Termik rölenin çalışma prensibi ve seçim tedbirleri

Termal rölelerÜretimde sıklıkla kullanılan ve büyük önem taşıyan röle ailesinin önemli bir üyesidir.

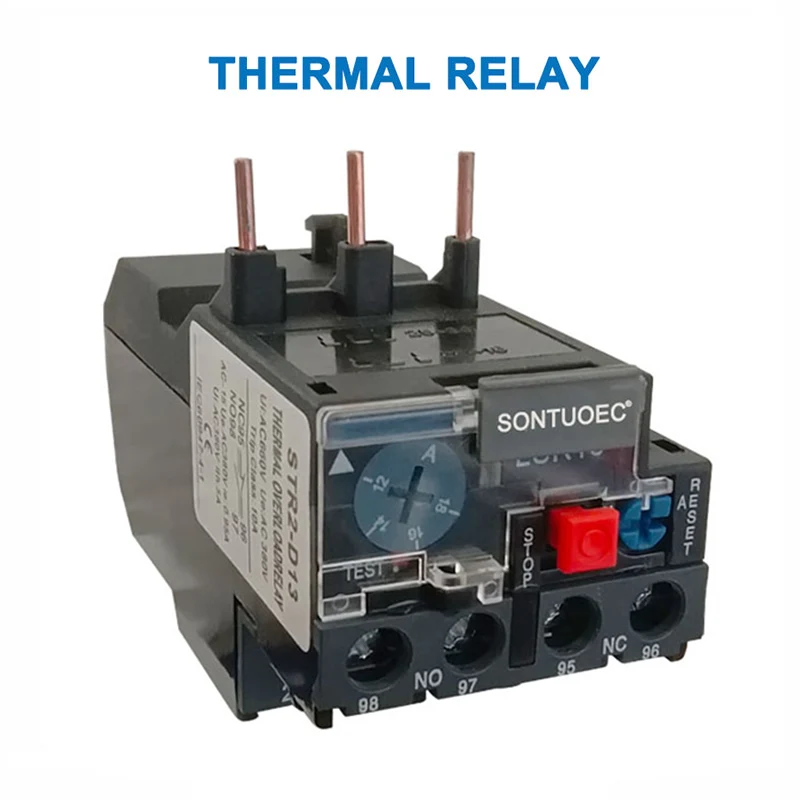

Termik Rölelerin Çalışma Prensibi

Isı üreten termik röledeki ısıtma elemanı motor devresine seri olarak bağlanmalıdır. Bu, termal rölenin motor aşırı yük akımlarını doğrudan tespit etmesine olanak tanır. Bir termal rölenin algılama elemanı tipik olarak bimetalik bir şerittir. Bimetalik şerit, farklı doğrusal genleşme katsayılarına sahip iki metal levhanın mekanik olarak birbirine preslenmesiyle oluşan bir kompozittir. Genleşme katsayısı büyük olan katmana aktif katman, genleşme katsayısı daha küçük olan katmana ise pasif katman adı verilmektedir. Bimetalik şerit ısıtıldığında doğrusal olarak genişler. İki metal katmanın farklı doğrusal genleşme katsayıları ve yakın temasları nedeniyle bimetalik şerit pasif katmana doğru bükülür. Bu bükülmenin oluşturduğu mekanik kuvvet kontakların çalışmasına neden olur.

Termal Rölenin Kesilmesi

Atermal rölebir ısıtma elemanı, bir bimetalik şerit, kontaklar ve bir aktarma ve ayarlama mekanizmasından oluşur. Isıtma elemanı, korunan motorun ana devresine seri olarak bağlanan düşük dirençli bir direnç telidir. Bimetalik şerit, farklı termal genleşme katsayılarına sahip iki metal levhanın birbirine preslenmesiyle oluşturulur. Motor aşırı yüklendiğinde, ısıtma elemanından geçen akım ayarlanan akımı aşar ve bimetalik şeridin ısı nedeniyle yukarı doğru bükülmesine, plakadan ayrılmasına ve normalde kapalı kontağın açılmasına neden olur. Normalde kapalı olan kontak motorun kontrol devresine bağlı olduğundan, açılması bağlı olan kontaktör bobininin enerjisini keser, böylece kontaktörün ana kontakları açılır ve motorun ana devresinin enerjisi kesilir, böylece aşırı yük koruması sağlanır.

Termal Rölenin İşlevi

Öncelikle asenkron motorlar için aşırı yük koruması sağlamak için kullanılır. Çalışma prensibi, aşırı yük akımı termal elemandan geçtiğinde bimetalik şeridin ısınması ve bükülmesi, aktüatörü itmesi ve kontakları harekete geçirmesi, böylece motorun kontrol devresinin bağlantısını kesmesi ve motoru kapatması, böylece aşırı yük koruması sağlamasıdır. Bükme işlemi sırasında bimetalik şeritten ısı transferi uzun zaman aldığından, kısa devre koruması için termal röleler kullanılamaz; aşırı yük korumalı termal röleler için yalnızca aşırı yük koruması olarak kullanılabilirler.

Termal rölenin amacı

Termal röleler aöncelikle devre aşırı yük koruması için kullanılır.

 Çalışma prensibi, aşırı yük akımı bir termal elemandan geçtiğinde, bimetalik şeridin ısınması ve bükülmesi, aktüatörü itmesi ve kontakları harekete geçirmesi, böylece devrenin bağlantısını kesmesi ve yükü durdurması, böylece aşırı yük koruması sağlamasıdır. Bükülme işlemi sırasında bimetalik şeritten ısı transferi uzun zaman aldığından, termik röleler kısa devre koruması için kullanılamaz, yalnızca aşırı yük koruması için kullanılabilir.

Termik rölelerin seçimine ilişkin önlemler
