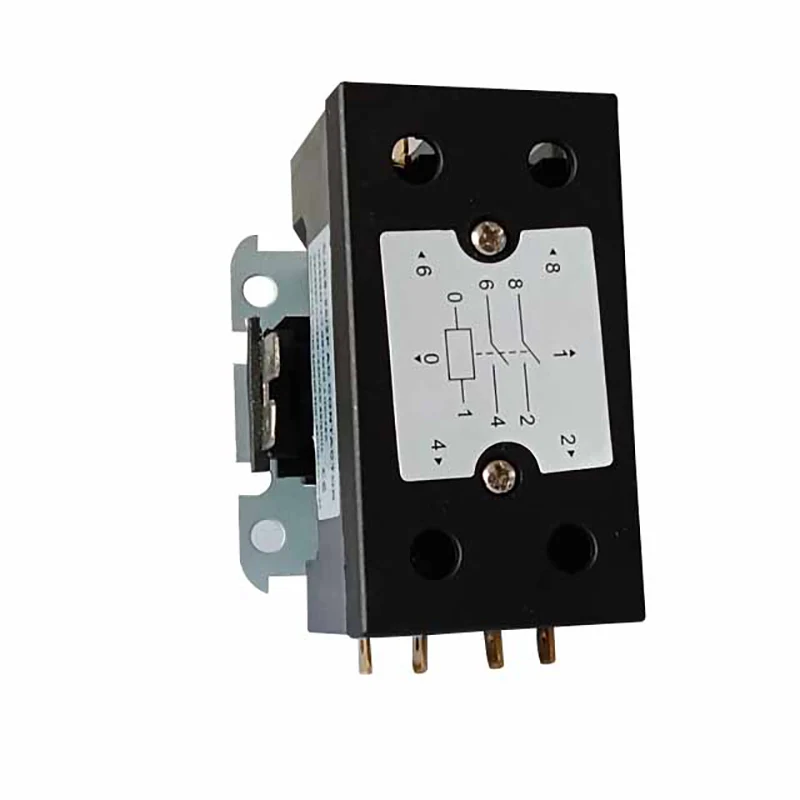

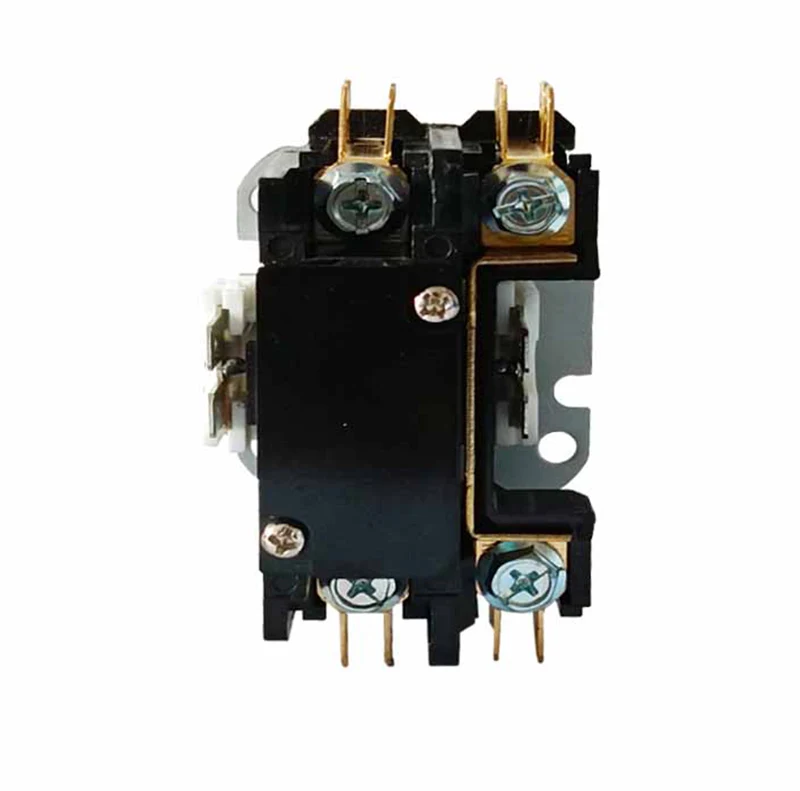

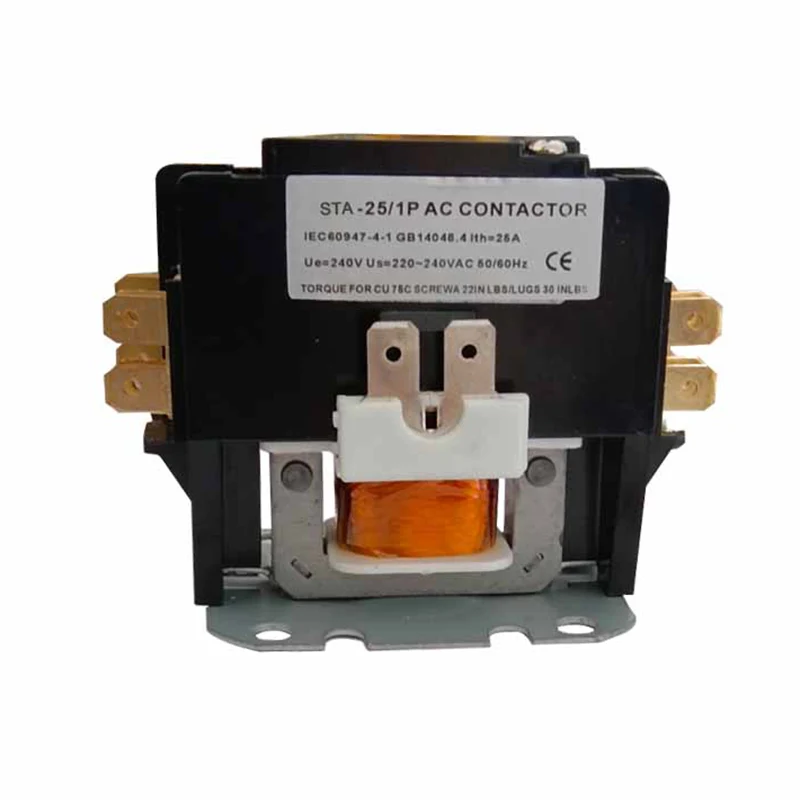

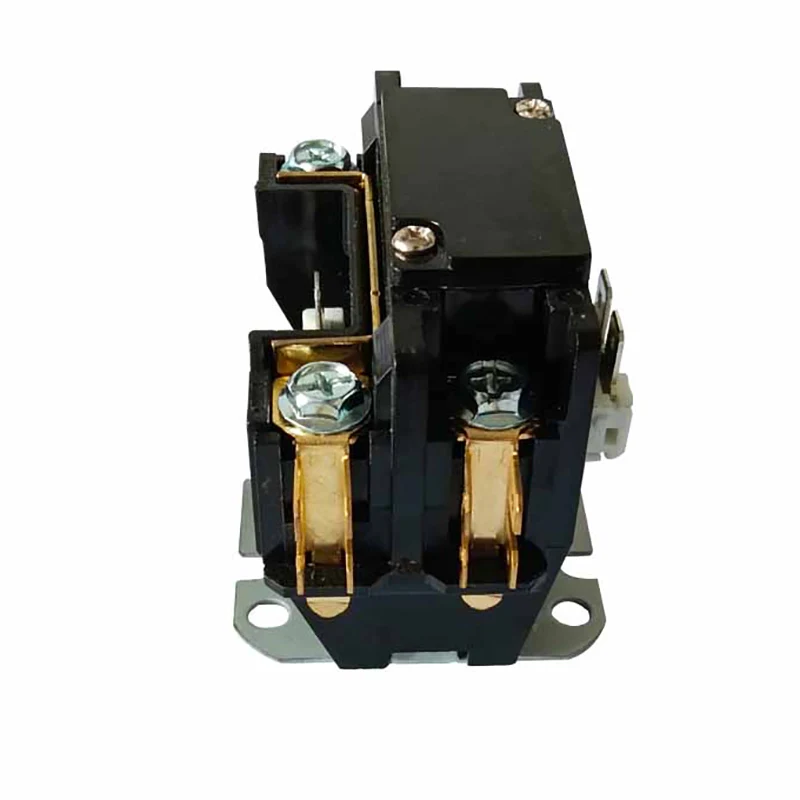

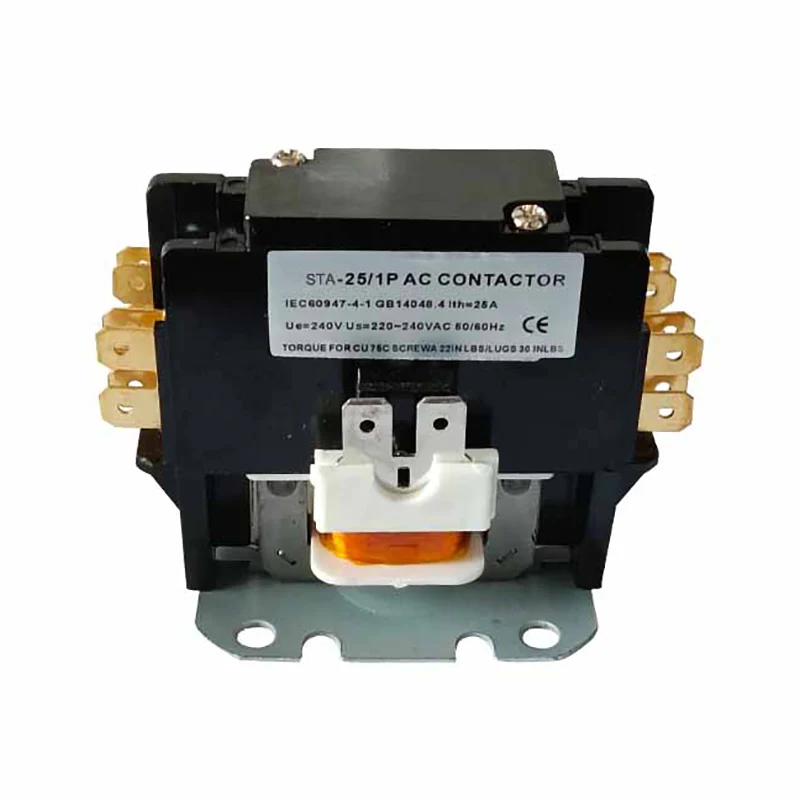

1.5p 25a Hava AC Kontaktörü
1.5p 25a hava AC şartlandırma kontaktörleri kesin amaçlı AC kontaktör, soğutma, klima ve elektrikli ısıtma sistemlerinde kullanılmak üzere tasarlanmıştır. Güç bağlantıları, hızlı bağlantılı vida terminalleri veya hızlı bağlantılı pabuç terminalleri ile yapılabilir IEC60947-4-1'e uyuyorlar
Talep Gönder
Ürün Açıklaması

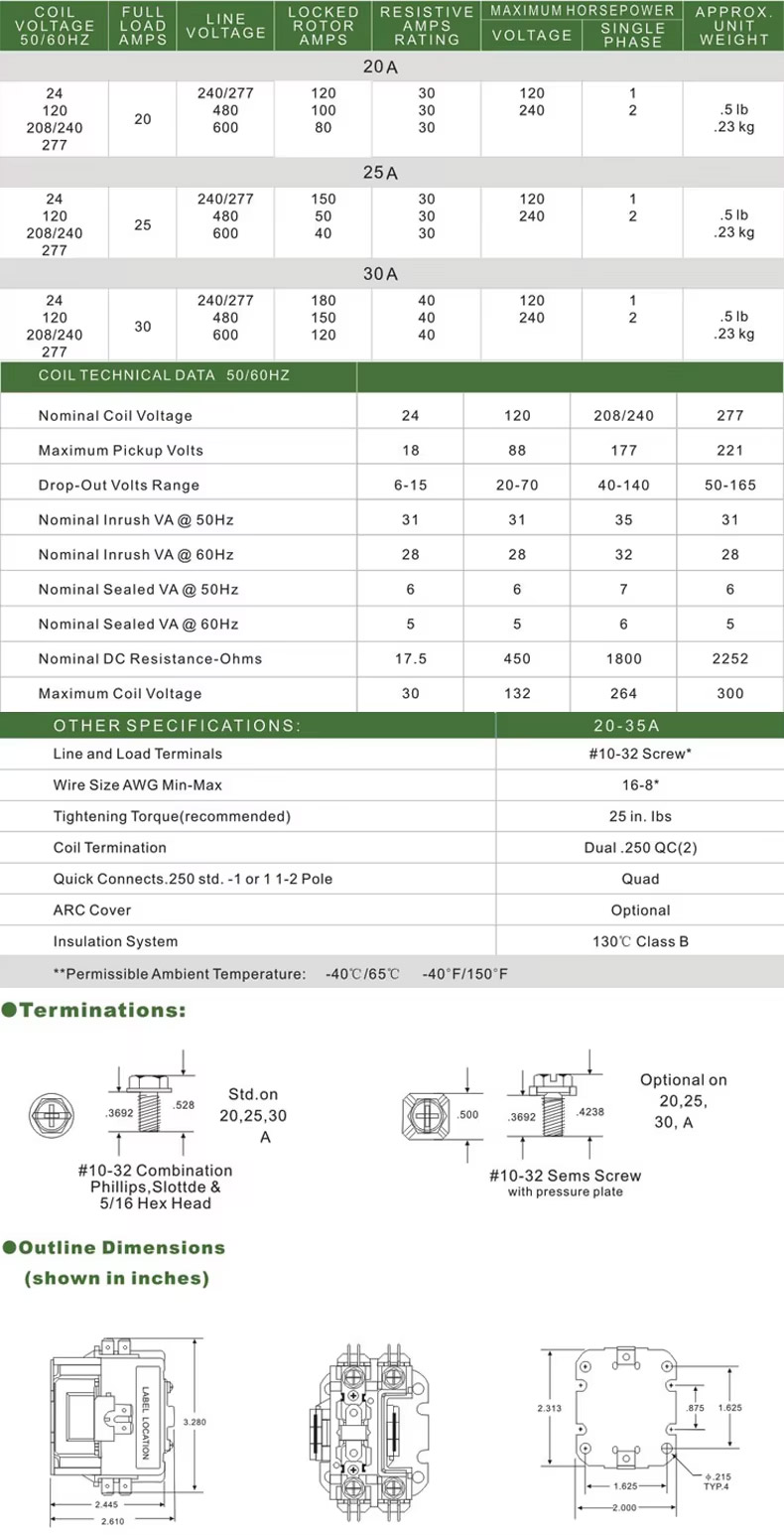

| Model Hayır | Tam yük | Dirençli Amps (A) | Kutup No. | Bobin voltajı ( V) | Çizgi Voltajı (V) | Max HP | - | |
| Amper (a) | 50/60Hz | Gerilim (V) | Bekar Faz | Üç Faz | ||||
| CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
| CJX9-20/1.5 | 1.5 | |||||||
| CJX9-20/2 | 2 | |||||||
| CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
| CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
| CJX9-25/1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
| CJX9-25/2 | 2 | |||||||
| CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
| CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
| CJX9-30/1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
| CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
| CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
| CJX9-30/4 | 4 | |||||||
| CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
| CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
| CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
| CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
| CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
| CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
| CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
| CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
| CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
| CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
| CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
| CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
| CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
| CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
| CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
|
Yalıtım malzemesi |
İletişim bloğu ve taşıyıcı yüksek kalitedir Elektrik dereceli termoset reçinesi |
|
Sıcaklık aralığı |
-40 ° F ila 150 ° F; -5-+40 |
|
Mekanik Yaşam (Yük yok) |
UL ve ARI spesifikasyonları standardına uyuyor |
|
Elektrikli Yaşam |
UL ve ARI özelliklerine uyuyor Standart |
|
Ağırlık (yaklaşık) |
9.25 oz |
|
Bobin frekansı |
50/60Hz |
|
Bobin yalıtımı |
B Sınıfı (130ºC) |
|
Fesih |
Basınç konnektörü ve çift 1/4 q.c |
|
Çalıştırmak |
Nominal bobin koltasının% 85'i;% 110 maksimum kasa çalıştırmak |
|
Görev döngüsü |
Sürekli |
Operasyon ilkesi
1.5p 25A hava AC şartlandırma kontaktörünün bobini enerji verildiğinde, demir çekirdek manyetik olur ve temas sistemini kapatmak için çeker, böylece elektrik yükünü güç kaynağına bağlar. Bobin enerjilendirildiğinde, demir çekirdek manyetizmasını kaybeder ve temas sistemi bir yayla ayrılır, böylece yükü güç kaynağından ayırır. Bu şekilde kontaktör elektrik yükünün uzaktan kontrolüne izin verir.
Kesin amaçlı kontaktör uygulaması:
• CJX9 (veya STA) Serisi Koşul AC kontaktörü esas olarak AC 50Hz veya 60Hz, nominal yalıtım voltajı 240V ve hattı kapatmak veya kapatmak için kullanılan 60A'ya kadar çalışma akımı için geçerlidir.
• Klima kontaktörleri kesin amaçlı AC kontakörü, soğutma, klima ve elektrikli ısıtma sistemlerinde kullanılmak üzere tasarlanmıştır.
• Hızlı bağlantılı vida terminalleri veya hızlı bağlantılı pabuç terminalleri ile güç bağlantıları yapılabilir
• IEC60947-4-1'e uyuyorlar
Yapı ve özellikler
Yapı:
Elektromanyetik sistem: Bobin, çekirdek ve diğer bileşenler dahil, temas sisteminin açılmasını ve kapatılmasını sağlamak için manyetik akı oluşturmak için kullanılır.
İletişim sistemi: Ana temas ve yardımcı temas dahil, ana temas yüksek akım taşımak için kullanılır ve yardımcı temas, kontrol sinyalinin iletimini ve geri bildirimini gerçekleştirmek için kullanılır.
ARC söndürme cihazı: Kontağı hasardan korumak için temas bağlantısı kesildiğinde üretilen arkı söndürmek için kullanılır.
Kabuk: Dahili bileşenleri dış ortamdan korumak için kullanılırken, ısı dağılımı sağlar.
Özellikler:
Belirli güç sistemleri ve yük türleri için iyi tanımlanmış bir amaç ve özel tasarıma sahip.
Temas sistemi, iyi elektrik iletkenliği ve aşınma direncine sahip yüksek kaliteli malzemelerden üretilmektedir.
Elektromanyetik sistem, kontakları güvenilir bir şekilde dahil etmek ve serbest bırakmak için yeterli emme kuvvetine sahiptir.
Arc söndürme cihazı arkı etkili bir şekilde söndürebilir ve kontakları hasardan koruyabilir.
Kabuk, yeterli mukavemet ve ısı dağılma performansı ile makul bir şekilde tasarlanmıştır.
