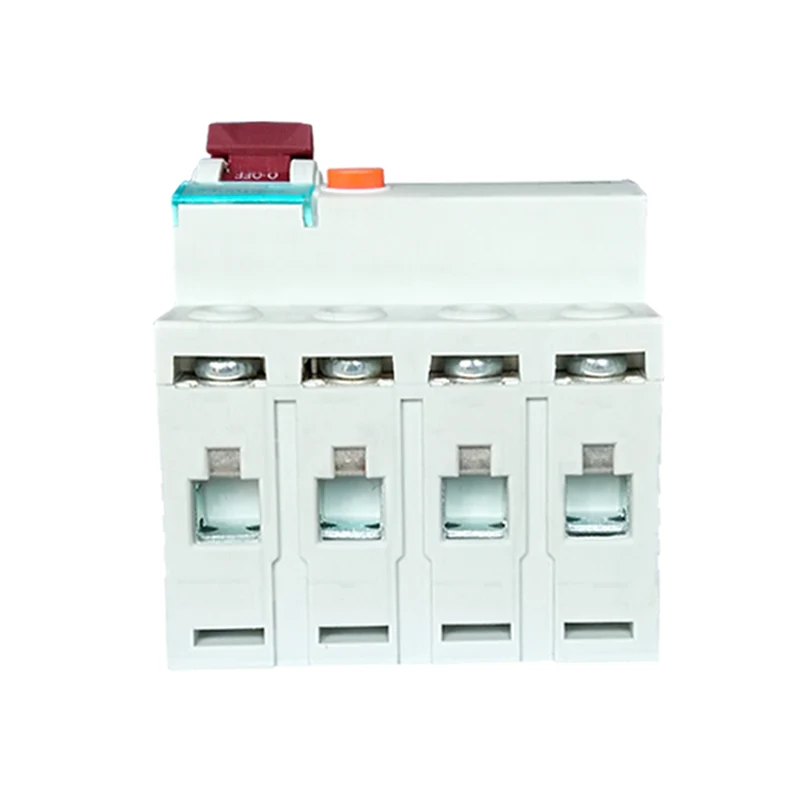

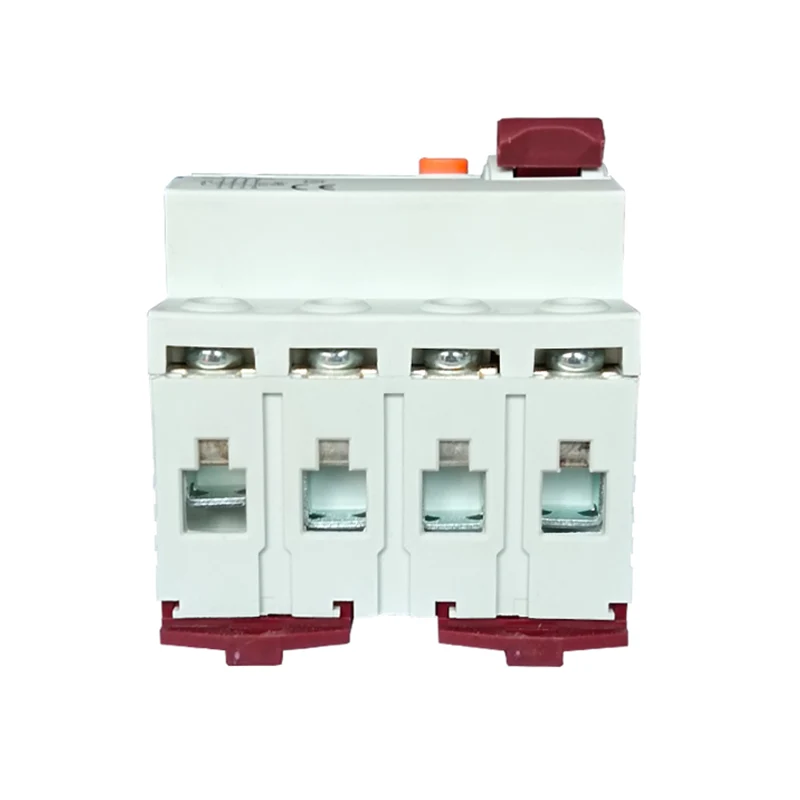

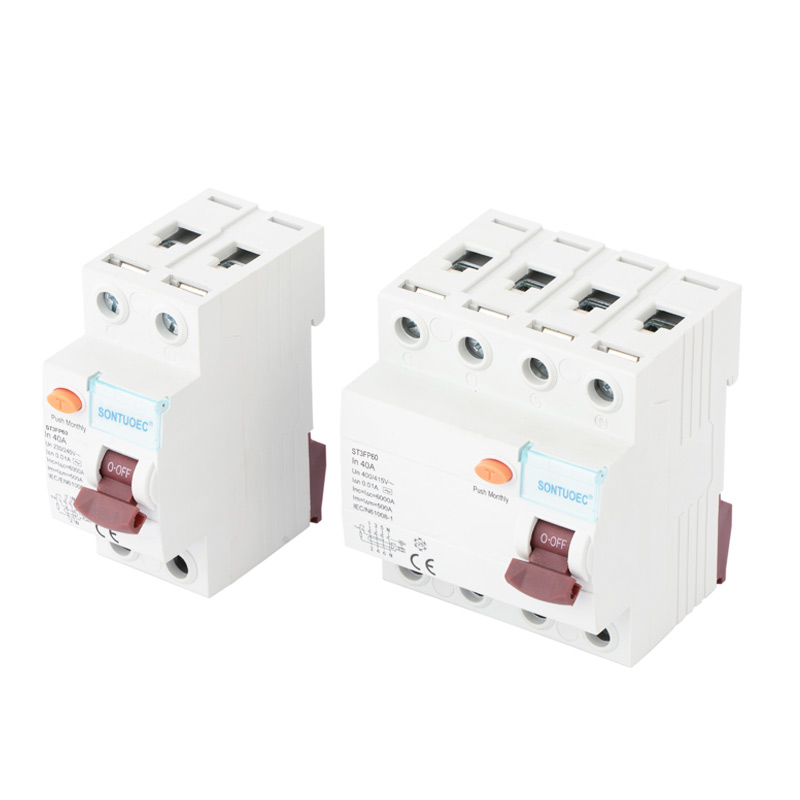

4P 40A/10mA KONUT AKIM DEVRE KESİMİ

4P 40A/10mA artık akım devre kesici, 40 amper olarak derecelendirilen ve devredeki artık akımın 10 miliamps'de veya üzerinde olduğu tespit edildiğinde devreyi otomatik olarak kesebilen 4 kutuplu (yani 3 fazlı ateş ve sıfır kablo) bir artık akım devre kesicidir. Cihaz esas olarak elektrik yangınlarını ve elektrik çarpması kazalarını önlemek ve kişisel ve ekipman güvenliğini korumak için kullanılır.

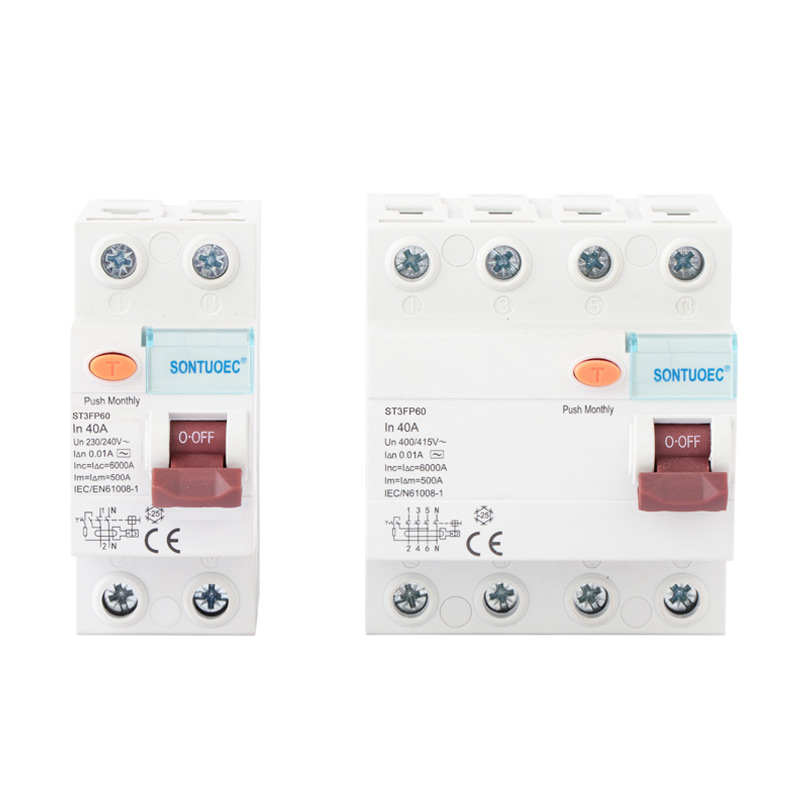

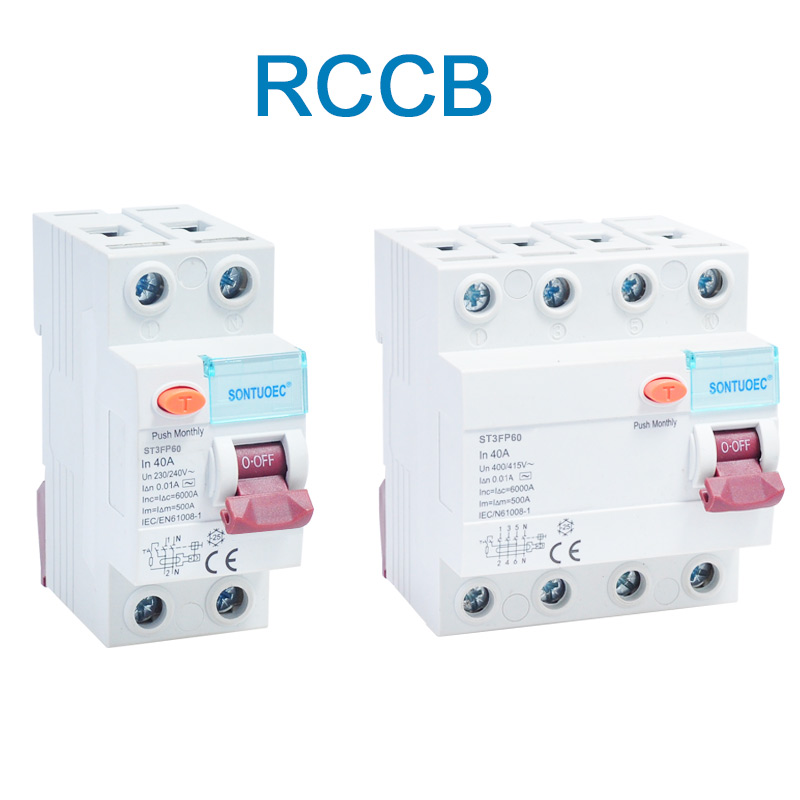

modeli:ST3FP60

Talep Gönder

Ürün Açıklaması

Model:	ST3FP60
STANDART	IEC61008-1
Artık akım özellikleri:	Ve ve
Kutup Hayır.:	2p, 4p
Değerlendirilmiş Akım:	16a, 25a, 32a, 40a, 63a;
Nominal Voltaj:	230/400V AC
Nominal frekans:	50/60Hz
Nominal kalıntı çalışma akımı iΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominal kalıntı ameliyat olmayan akım i ΔNo:	≤0.5iΔn
Nominal Koşullu Kısa Devre Akım A.Ş.	6000a
Nominal koşullu artık kısa devre Mevcut IΔC:	6000a
Dikiş Süresi:	Anlık açma 0.1 saniye
Artık açma akım aralığı:	0.5iΔn ~ iΔn
Elektro-mekanik dayanıklılık:	4000 döngü
Sabit Tork:	2.0nm
Bağlantı Terminali:	Kelepçeli vidalı terminal sütun terminali
Kurulum:	35mm din rayı montajı

Operasyon ilkesi

Bu devre kesicinin çalışma prensibi mevcut denge prensibine dayanmaktadır. Normal koşullar altında, devreye giren ve terk eden akımlar bir yükten geçen bir çizgide eşit olmalıdır. Bununla birlikte, hatta bir yalıtım hatası olduğunda veya bir insan devre ile temas ettiğinde, bu akım sızıntısına yol açabilir ve akımları devreye girip çıkarak dengesiz hale getirebilir. Bu noktada, devre kesicinin içindeki mevcut transformatör bu dengesiz akımı algılayacak ve bir elektrik sinyaline dönüştürecektir. Elektronik devre bu sinyali güçlendirir, karşılaştırır ve işler ve sinyal önceden ayarlanmış bir eşiğe ulaştığında, yani artık akım 10 miliamP'ye ulaştığında veya aştığında, devre kesici devreyi hızlı bir şekilde keser.

4P 40A/10mA Residual Current Circuit Breaker

Ana Özellikler

Yüksek hassasiyet: Elektrik yangınlarını ve elektrik şok kazalarını önlemek için küçük sızıntı akımını (10 mA) saptayabilir ve devreyi zamanında kesebilir.

Hızlı yanıt: Sızıntı akımı tespit edildiğinde, devre kesici devreyi çok kısa bir süre içinde kesecektir (genellikle on milisaniye içinde).

Çok yönlülük: Temel sızıntı koruma fonksiyonuna ek olarak, devre kesici de aşırı yük ve kısa devre koruma fonksiyonlarına sahip olabilir.

Kurulumu ve bakımı kolay: Genellikle kurulumu ve sökülmesi kolay olan modüler tasarımı benimser. Bu arada, basit iç yapısı bakımı ve elden geçirmeyi kolaylaştırır.
