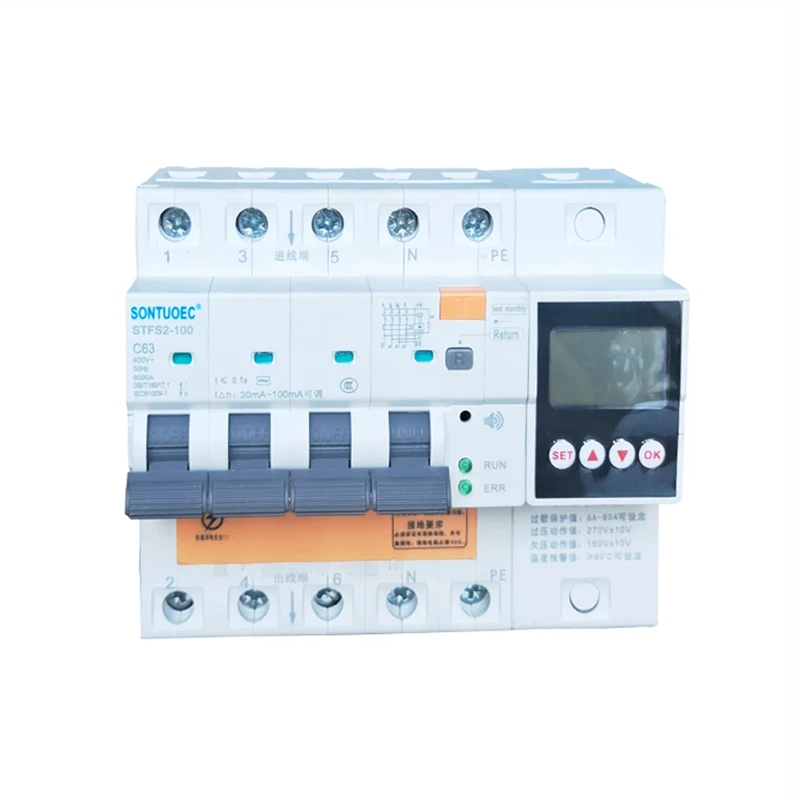

100a 2p 4p çok fonksiyonlu RCBO

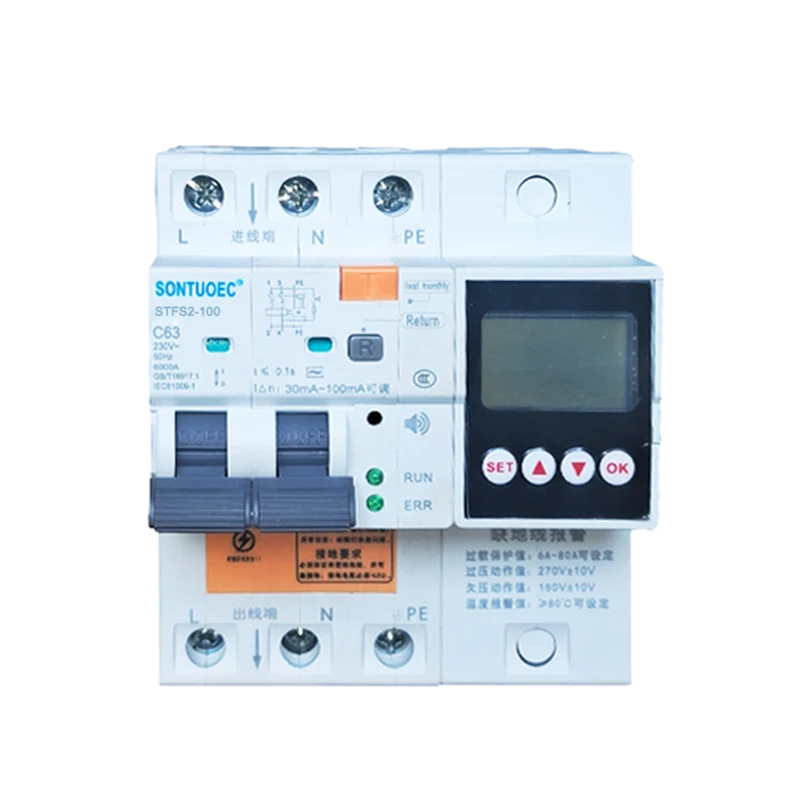

STSF2-100 100A 2P 4P Çok Fonksiyonlu RCBO, AC 50/60Hz için uygundur, aperson elektrikli olduğunda veya güç ızgarası sızıntıları olduğunda 230V-400V voltajı olan bir devrede ve 100A nominal akımı olan bir devrede derecelendirilir. Sızıntı, aşırı gerilim ve düşük voltaj ayarlanan değerlere ulaştığında, artık akım devre kesici çok kısa bir süre içinde hızla çalışabilir, güç kaynağını hızlı bir şekilde kesebilir. Kalan akım devre kesicinin izleme sıcaklığı ayarlanan değere ulaştığında, izleme topraklama kablosu bağlı değildir. Bağlandığında, ürün personel ve elektrikli ekipmanın güvenliğini korumak için bir alarm sesi yayar ve önleyebilir Güç ızgarasındaki aşırı gerilimin neden olduğu ekipmanın hasarını önleyin. Aşırı yük, kısa devre, sızıntı, aşırı gerilim düşük gerilim ve aşırı sıcaklık koruma fonksiyonları, normal koşullar altında elektrikli cihazları aralıklı olarak açmak ve kapatmak için de kullanılabilir. Aydınlatma devreleri, özellikle endüstriyel ve ticari aydınlatma dağıtım sistemleri için uygundur. Ürün, diğer benzer ürünlerden daha küçük bir hacim, kompakt yapıya ve daha iyi maliyet etkinliğine sahiptir. Güzel bir görünüme sahip Yüksek kırılma kapasitesi, hanehalkı güç dağıtımı için iyi bir seçim haline getirir. Bu ürün GB/T 16917.1 ve IEC 61009-1 standartlarına uygundur ve CE sertifikası elde etmiştir.

modeli:STFS2-100

Talep Gönder

Ürün Açıklaması

Model	STFS2-100 elektro türü
Kalan akım karakterstikleri	AC
Standart	IEC/EN 61009-1
Nominal Hassasiyet △ n	0.03,0.1,0.3
Kutup hayır	Kutuplar: 1p+n+pe; 3p+n+pe
Değerlendirilmiş akım (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a
Nominal Voltaj (V)	240/415V; 230/400V
Nominal kalıntı çalışma akımı	10mA, 30mA, 100mA, 300mA, 500mA
Nominal Koşullu Kalıcı Kısa Devre akım	6ka
Elektro-makanik dayanıklılık	4000'den fazla döngü
İŞLEV:	sızıntı koruması, Aşırı yük akım koruması, Kısa devre koruması, voltaj koruması altında, aşırı voltaj koruması, Değerlendirilmiş akım/ voltaj ayarlanabilir, Sıcaklık koruması ， Su giriş alarmı vb.

Çevreleyen hava sıcaklığı ：

1. Ortam hava sıcaklığı -5 1C'den düşük olmamalı,+40 C'den yüksek olmamalı ve günlük ortalama değer+35 ° C'yi geçmelidir.

2. Yükseklik: Kurulum sahasının yüksekliği 2000m'yi geçmemelidir.

3. atmosferik koşullar

Hava temizdir ve maksimum+40 'c sıcaklıkta, havanın bağıl nemi%50'den fazla değildir. +20 C gibi daha düşük sıcaklıklarda daha yüksek bağıl nemlere izin verilir

Bağıl nem%90'ı geçmemelidir. Sıcaklık değişikliklerinden kaynaklanan ara sıra orta derecede yoğunlaşma nedeniyle, uygun önlemlere dikkat edilmelidir.

4. Kurulum kategorisi kurulum kategorileri LI ve III'dir

Mevcut ve kutup sayısı

100A: Bu, RCBO'nun 100 amper olarak derecelendirildiğini gösterir. Mevcut derecelendirme, devre kesicinin aşırı ısınmaya veya hasara neden olmadan sürekli olarak taşıyabileceği akımın maksimum değeridir.

2p, 4p: Buradaki “P” kutup sayısını, yani devre kesicinin bağlanabileceği devre aşamalarının sayısını temsil eder. 2P, devre kesicinin iki devre aşamasına (genellikle ateş ve sıfır) bağlanabileceği anlamına gelirken, 4P dört devre fazına (genellikle üç fazlı yangın ve sıfır) bağlanabileceği anlamına gelir.

Çok işlevli

Çok işlevli, bu 100a 2p 4p çok fonksiyonlu RCBO'nun çeşitli koruma fonksiyonları ile donatılmış olduğunu gösterir. Temel aşırı yük ve kısa devre korumasına ek olarak, sızıntı koruması, düşük gerilim koruması, aşırı gerilim koruması vb. Sıcaklık Koruması ， Su Giriş Alarmı ， Ayarlanabilir Akım ve Voltaj。 Bu korumalar, RCBO'nun devreler ve ekipmanlar için daha kapsamlı bir koruma sağlamasını sağlar.

100A 2p 4p Multifunctional RCBO

Uyarı!

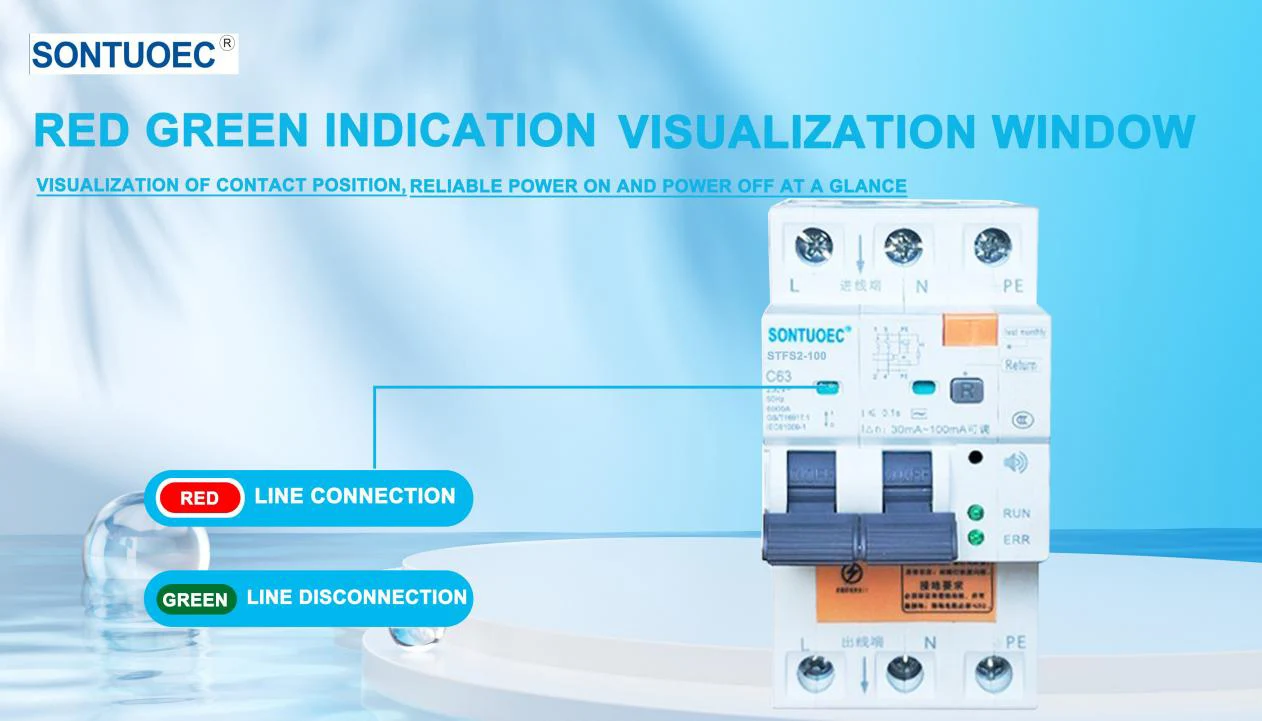

Uyarı Normal durum: yeşil ışık açık;

Anormal durum: ışık kapalı

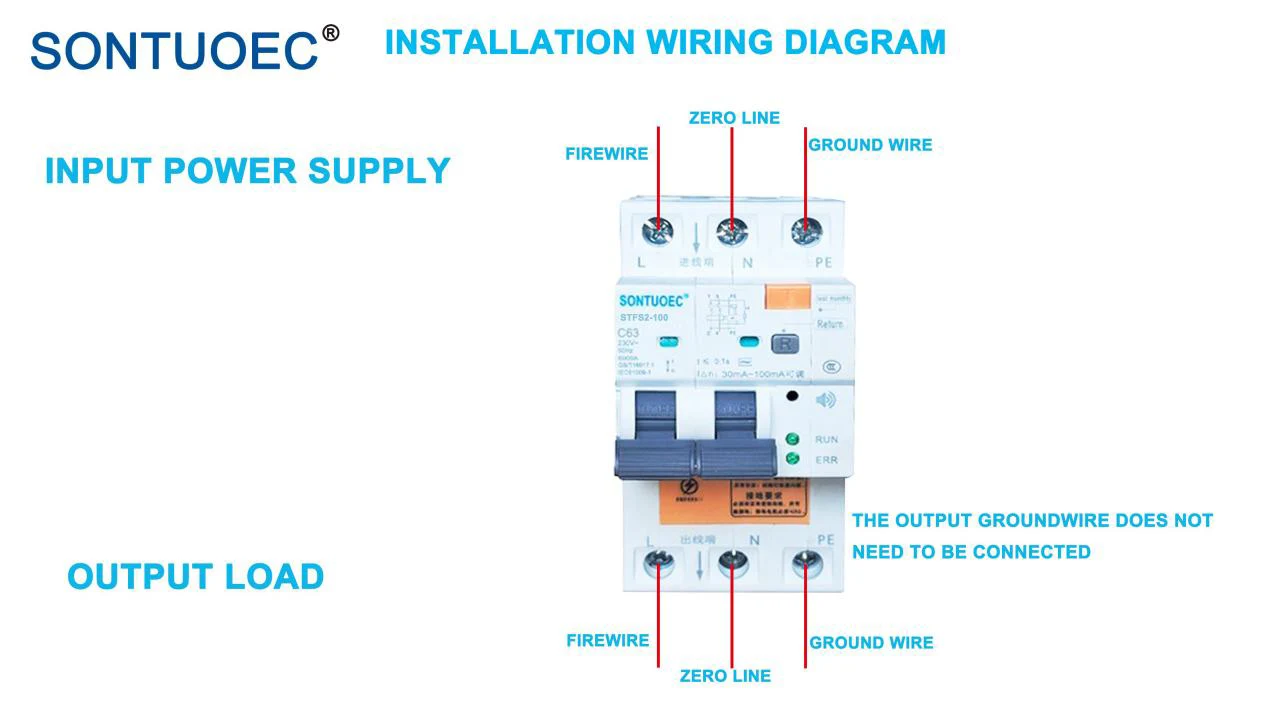

Topraklama Gereksinimleri:

Gelen bir topraklama kablosu ve bir topraklama teli olduğundan emin olmak için gereklidir ve topraklama direncinin 5q olması gerekir!

Uygulama senaryosu

RCBO'nun çeşitli koruma fonksiyonlarına sahip olduğundan, genellikle aydınlatma, zayıf güç ve evlerde ve halka açık yerlerde elektrikli aletler gibi kişisel güvenlik gerektiren devrelerde kullanılır. Bu yerler genellikle sızıntı kazalarına kolayca neden olabilecek su ve nem ile karakterizedir. Buna ek olarak, RCBO, periferik ışık kontrol devreleri, radar sistemleri ve jeolojik keşif araçları gibi insan güvenliğinin bir ön koşul olduğu endüstriyel elektrik sistemlerinde de kullanılabilir.
