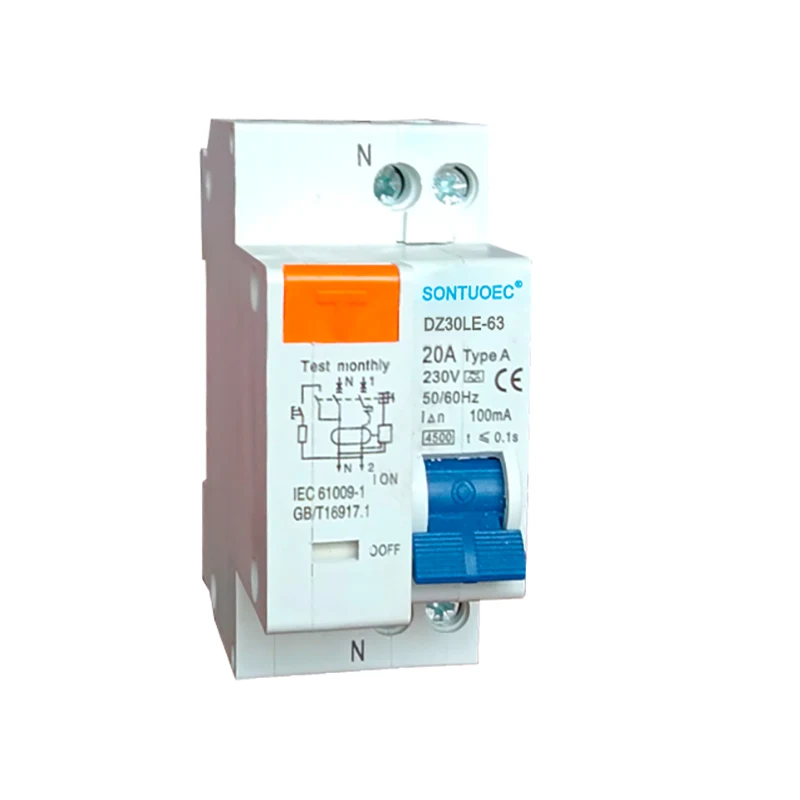

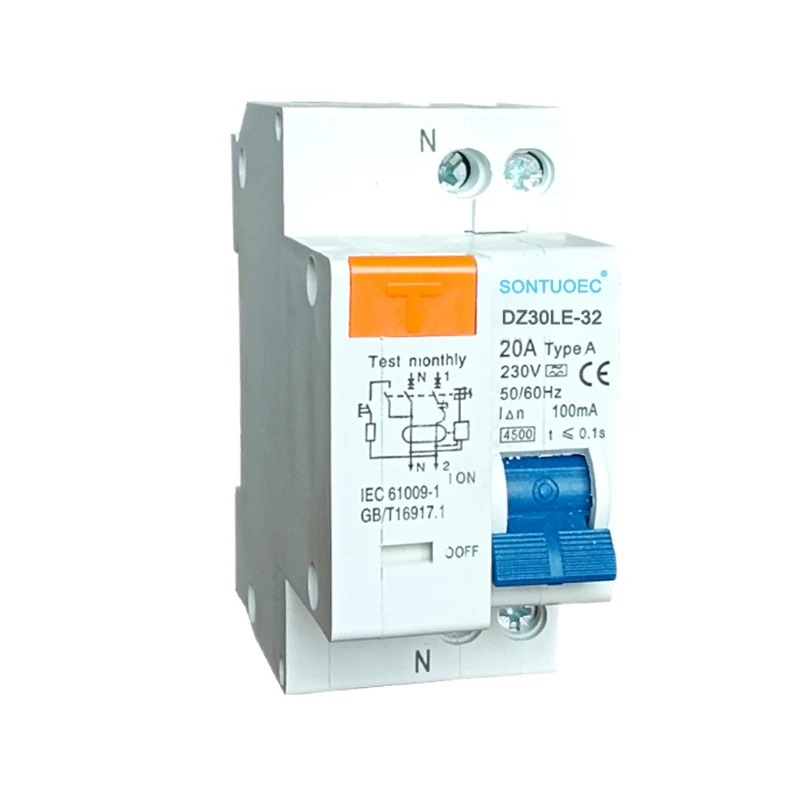

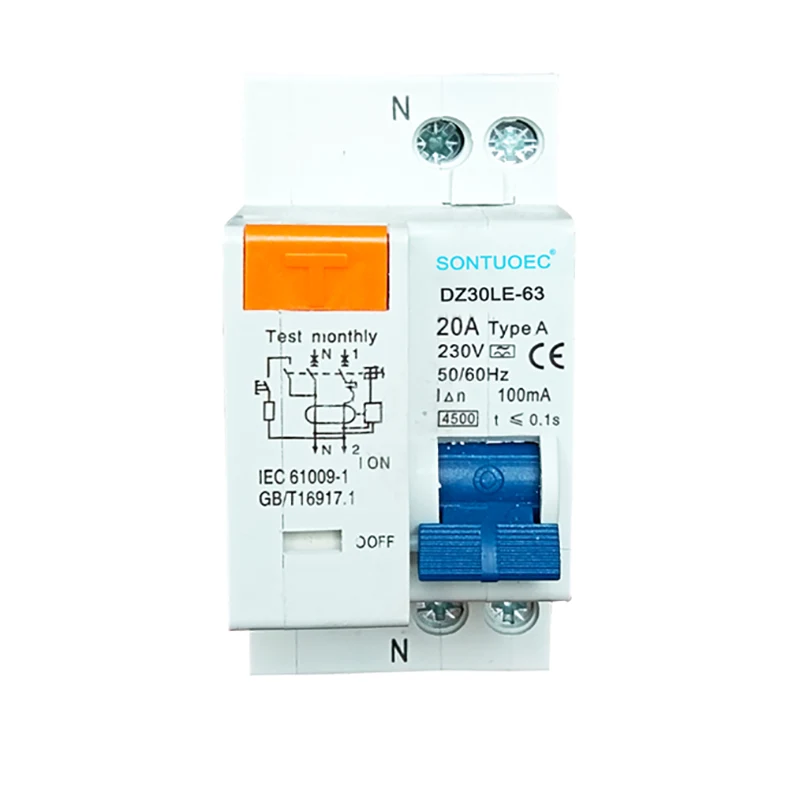

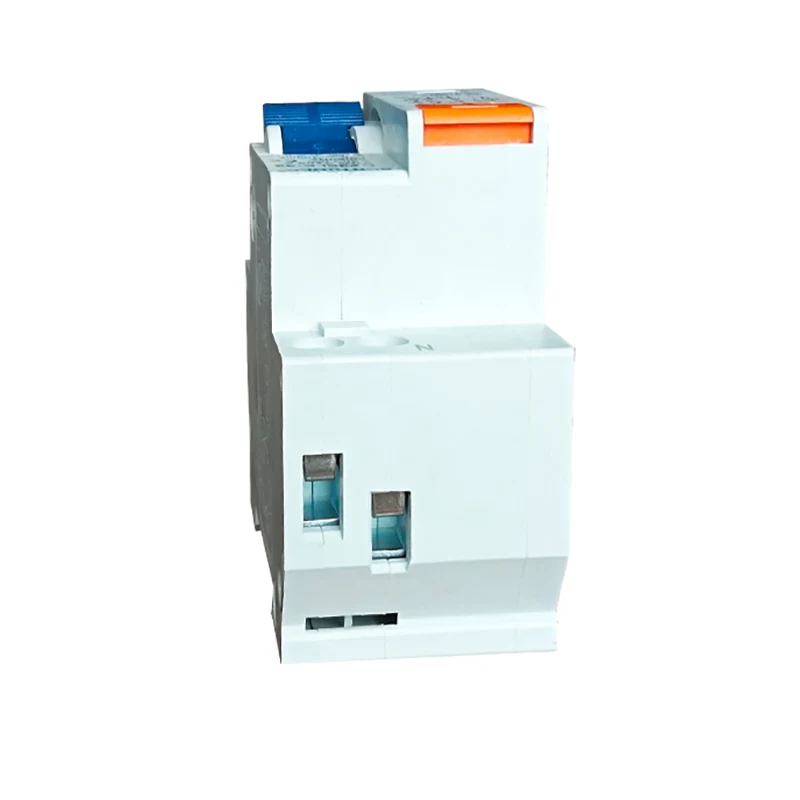

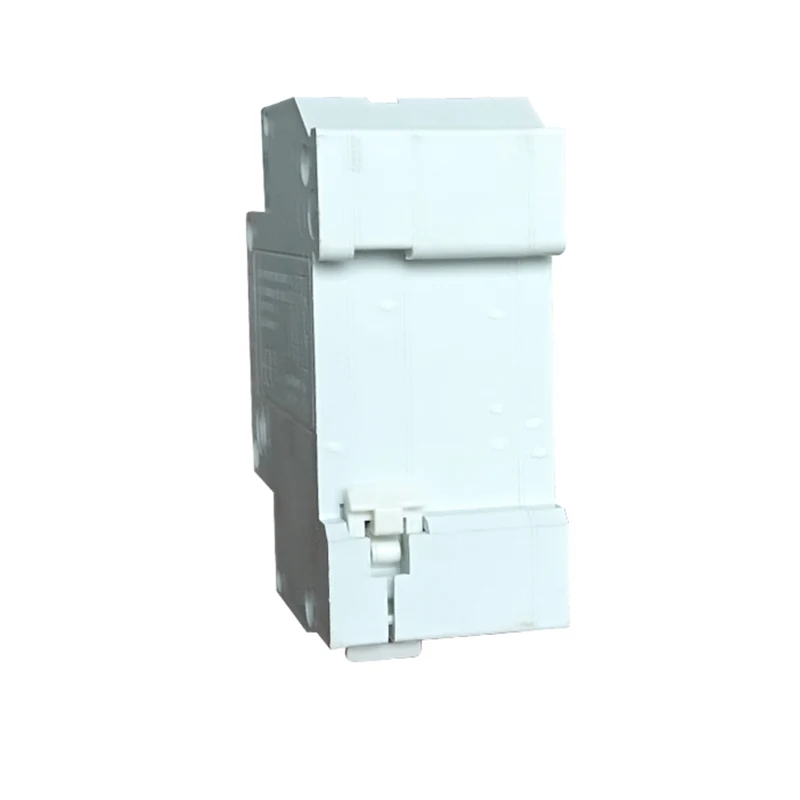

1P+N Elektronik Tip RCBO

1P+N Elektronik Tip RCBOIS Devredeki artık akımı (sızıntı akımı) tespit etmek ve kesmek için elektromanyetik prensibi kullanan özel bir devre kesici türü, böylece elektrik yangınlarını ve kişisel elektrik şok kazalarını önler. Aynı zamanda, devre ve ekipmanın güvenliğini korumak için devre aşırı yüklendiğinde veya kısa devre geçirildiğinde güç kaynağını otomatik olarak kesebilen aşırı akım koruma fonksiyonuna sahiptir.

modeli:DZ30LE-63

Talep Gönder

Ürün Açıklaması

Ürün adı	DZ30L-63
Model	Elektronik Tip (MCB+RCD)
Direk	1p+n	1p+n
Değerlendirilmiş akım (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Nominal Koşullu Kalıcı Kısa Devre Akımı	3ka, 4.5ka; 6ka
Standart	IEC61009-1
Elektro-makanik dayanıklılık	4000'den fazla döngü
Nominal kalıntı çalışma akımı	10mA, 30mA, 100mA, 300mA, 500mA

Çalışma prensibi

 Artık akım tespiti: Devrede artık akım olduğunda, RCBO'daki sıfır sekans akımı transformatörü bu sinyali algılayacak ve işleme için bir elektrik sinyaline dönüştürecektir.

 Sinyal İşleme ve Karşılaştırma: Tespit edilen artık akım sinyali amplifiye edilir, filtrelenir ve işlenir ve daha sonra önceden ayarlanmış eylem akımı değeri ile karşılaştırılır.

 Tükme eylemi: Kalan akım önceden ayarlanmış eylem akımı değerine ulaştığında veya aştığında, RCBO ana devre gücünü kesmek için açma mekanizmasını tetikler.

Özellikler ve avantajlar

 Elektromanyetik prensip: artık akım tespiti için elektromanyetik prensip kullanılması, yüksek hassasiyet ve hızlı tepki hızı ile karakterizedir.

 Çok fonksiyonlu koruma: Kalan akım koruma fonksiyonuna ek olarak, devrelerin ve ekipmanların güvenliğini kapsamlı bir şekilde koruyabilen aşırı akım koruma fonksiyonuna sahiptir.

 Güvenli ve güvenilir: RCBO, yüksek güvenilirlik ve güvenliğe sahip gelişmiş elektronik bileşenleri ve serbest bırakma mekanizmasını benimser.

 Kurulumu ve bakımı kolay: RCBO'nun yapısı makul bir şekilde tasarlanmış, kurulumu kolay ve aynı zamanda bakım ve revizyonun gerçekleştirilmesi kolaydır.

Bu 1P+N elektronik tip RCBO, aşırı akım, kısa devre, toprak arıza akımı nedeniyle insanı elektrik hatasından koruyan devre kesici ve artık akım cihazının kombinasyonu olarak işlev görür. Maksimum kısa devre akım 32A veya 63a'ya kadar kendini korumaktadır. Ve standart IEC/EN 61009.1'e uyun.

1. Dünya hatasına karşı koruma sağlayın/sızıntı akımı ve izolasyon fonksiyonu

2. Kısa Kısa Devre Akım Dayanıklı Kapasite

3. Terminal ve Pin/Çatal Tipi Busbar bağlantısına ulaşılabilir

4. Parmak Korumalı Bağlantı Terminalleri ile donatılmış

5. Toprak hatası/sızıntı akımı meydana geldiğinde ve nominal hassasiyeti aştığında devreyi automatik olarak ayırın

6. Güç kaynağı ve hat voltajından bağımsız ve harici parazit, voltaj dalgalanması içermez.

1P+N Electronic Type RCBO
