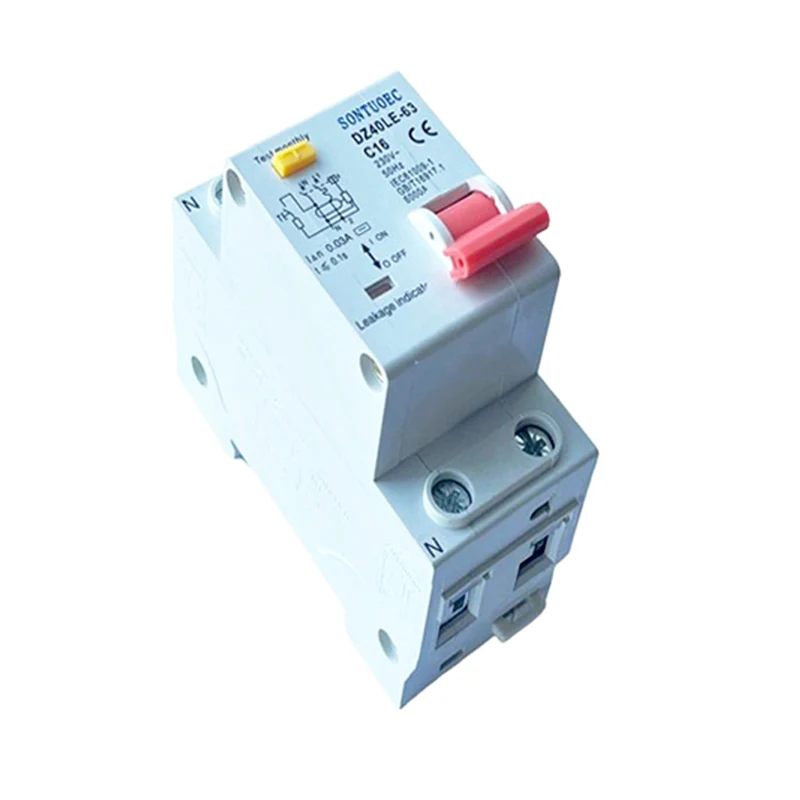

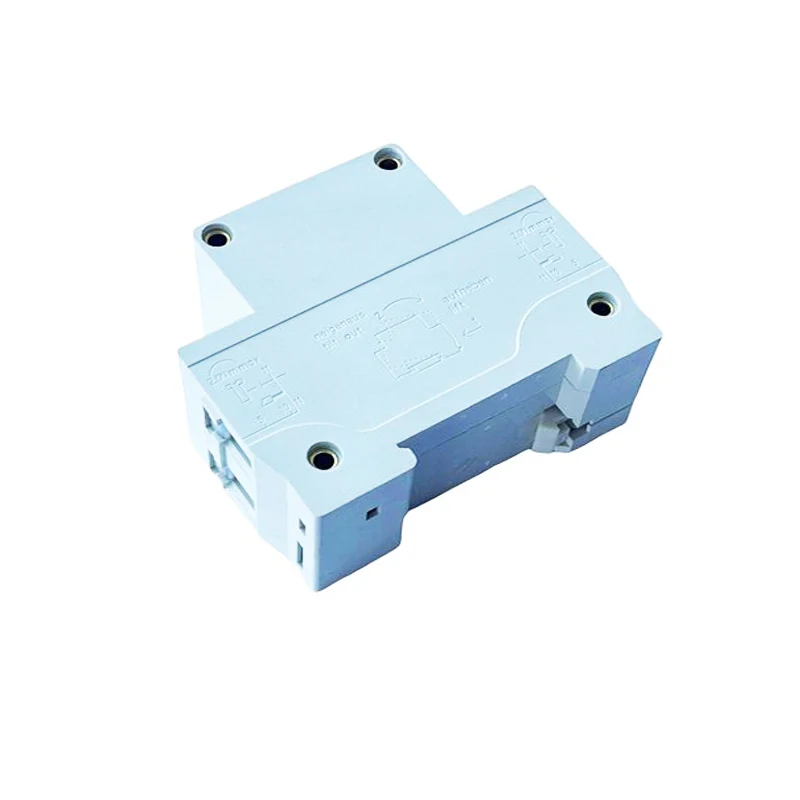

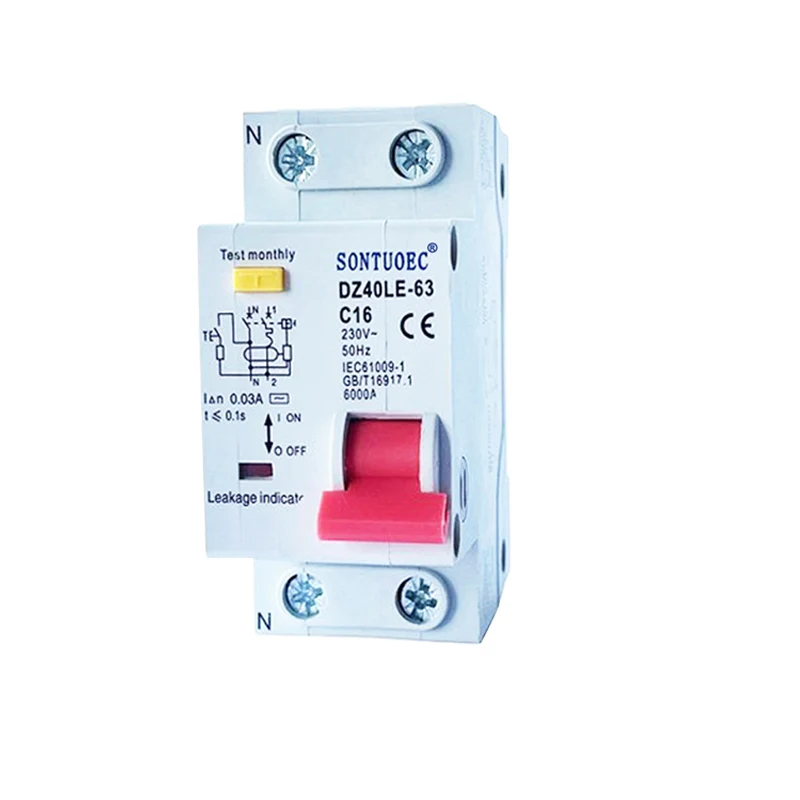

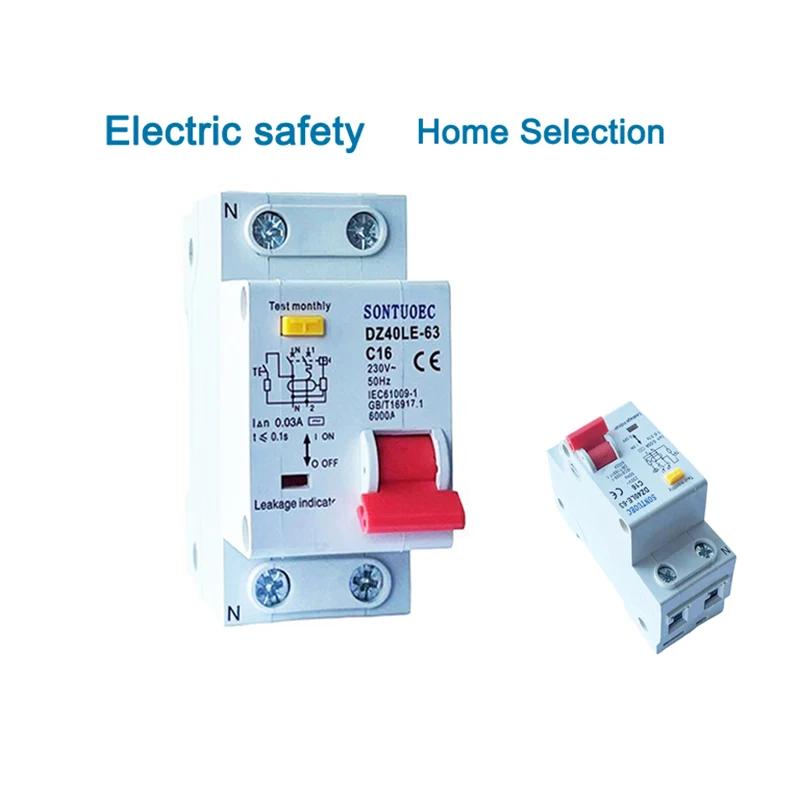

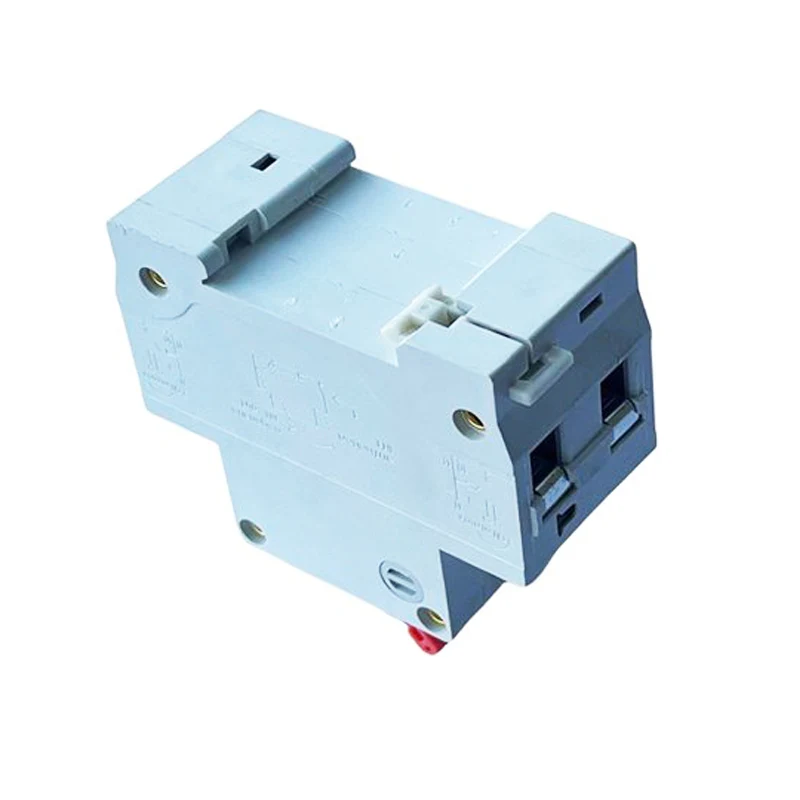

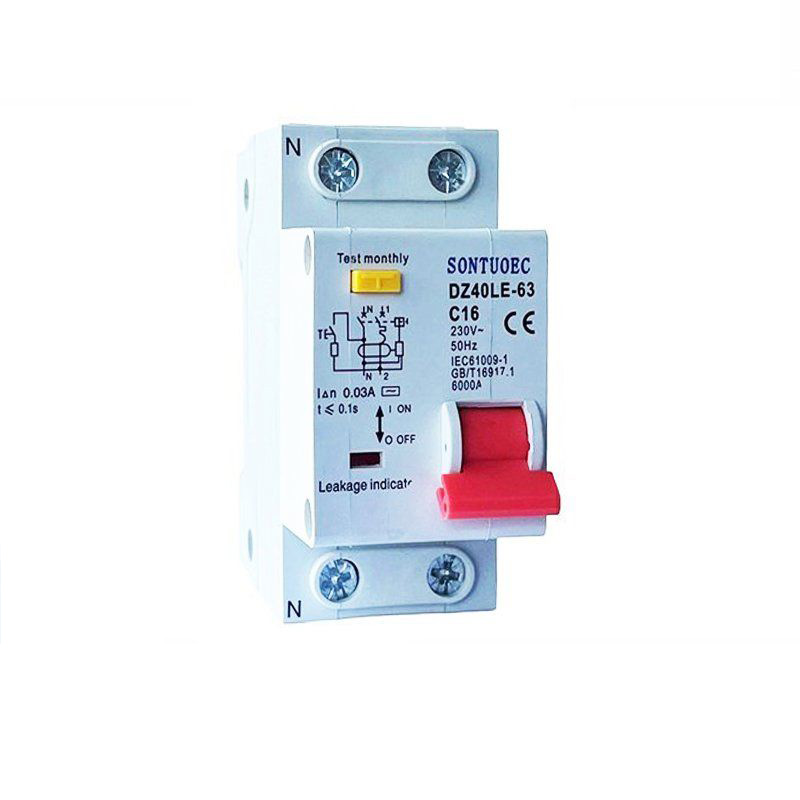

Aşırı akım korumalı 2p 1p+n artık devre kesici

Operasyon ilkesi

Aşırı akım koruması olan 2P 1P+N artık devre kesicinin çalışma prensibi, akımların vektör toplamına ve elektromanyetik prensipe dayanmaktadır. Devredeki L (Ateş) ve N (sıfır) çizgilerindeki akımlar büyüklükte eşit olmadığında, transformatör devresinin birincil tarafındaki akımların vektör toplamı sıfır değildir, bu da ikincil yan bobinte indüklenmiş bir voltaj üretir. Bu indüklenen voltaj, elektromanyetik röleye eklenir ve ters demagnetleştirici bir kuvvet oluşturan bir uyarma akımı üretir. Arıza akımı RCBO'nun çalışma akımı değerine ulaştığında, bu ters demagnetleştirme kuvveti, elektromanyetik röle içindeki armatürün boyunduruktan ayrılmasına neden olur ve çalışma mekanizmasını arıza akımı devresini hareket ettirmek ve kesmeye iter.

Özellikler ve Avantajlar

Çok fonksiyonlu koruma: 2P RCBO, devrelerin ve ekipmanların güvenliğini tam olarak koruyabilen artık akım korumasını ve aşırı akım koruma fonksiyonlarını birleştirir.

Yüksek güvenilirlik: Gelişmiş elektronik bileşenleri benimsemek ve bağlantıyı kesme mekanizması, yüksek güvenilirliğe ve güvenliğe sahiptir.

Esnek konfigürasyon: 2 kutuplu tasarım, çeşitli karmaşık elektrik sistemleri için uygun olan 1 fazlı güç ve sıfır çizginin eşzamanlı olarak korunmasına izin verir.

Kurulumu ve bakımı kolay: Makul yapısal tasarım, kurulumu kolay ve aynı zamanda bakım ve revizyonun gerçekleştirilmesi kolay.

Seçim ve kurulum

Seçim: Türü seçerken, nominal voltaj, nominal akım, kısa devre kırma kapasitesi ve devrenin ve diğer parametrelerin sızıntı eylemi akımına dayanmalıdır. Aynı zamanda, kutup sayısı ve RCBO'nun mevcut devrelerinin sayısı da devrenin koruma ihtiyaçlarını karşılamak için düşünülmelidir.

Kurulum: 2P RCBO, aşındırıcı gazsız ve patlama tehlikesi olmadan kuru, havalandırılmış bir yere monte edilmelidir. Kurulum, kablolamanın doğru ve güvenilir olmasını, çalışma mekanizmasının esnek ve güvenilir olmasını sağlamalı ve kurulum ilgili standartları ve kodları takip etmelidir.
