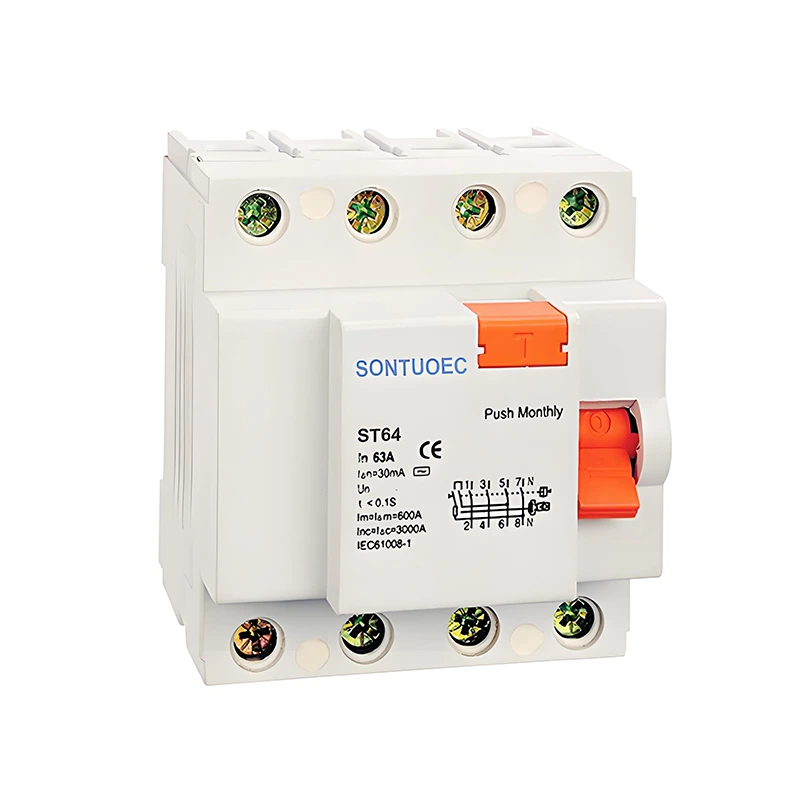

4P 63A /30mA KONUM AKIŞI DEVRE KESİMİ

4P 63a /30mA artık akım devre kesici, 63A nominal akım ve kalıntı akım akımı (yani, sızıntı eylem akımı) olan dört kutuplu (P) olan bir artık akım devre kesicidir. RCCB esas olarak bir devrede kalıntı akımları tespit etmek için kullanılır ve bu, devre kırıltıları, elektriği otomatik olarak keser, elektrikler otomatik olarak keser.

modeli:ST60

Talep Gönder

Ürün Açıklaması

STANDART:	IEC 61008-1
Model:	ST60
Artık akım özellikleri:	Ve ve
Kutup Hayır.:	2p, 4p
Değerlendirilmiş Akım:	16a, 25a, 32a, 40a, 63a;
Nominal Voltaj:	230/400V AC
Nominal frekans:	50/60Hz
Nominal kalıntı çalışma akımı iΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominal kalıntı ameliyat olmayan akım i ΔNo:	≤0.5iΔn
Nominal Koşullu Kısa Devre Akım A.Ş.	6000a
Nominal koşullu artık kısa devre Mevcut IΔC:	6000a
Dikiş Süresi:	Anlık açma 0.1 saniye
Artık açma akım aralığı:	0.5iΔn ~ iΔn
Elektro-mekanik dayanıklılık:	4000 döngü
Sabit Tork:	2.0nm
Bağlantı Terminali:	Kelepçeli vidalı terminal sütun terminali
Kurulum:	35mm din rayı montajı

Operasyon ilkesi

4p 63a /30mA artık akım devre kesicinin çalışma prensibi elektromanyetik indüksiyon prensibine dayanmaktadır. Devredeki kalıntı akım set değerini aştığında, artık akımla orantılı bir manyetik akı oluşturulacaktır ve bu akı, salım mekanizmasını harekete geçirecek ve devre kesicinin devreyi hızlı bir şekilde kesmesini sağlayacaktır. Aynı zamanda, RCCB ayrıca aşırı yük ve kısa devre koruma fonksiyonuna sahiptir, devredeki akım nominal değeri aştığında, sıyırma mekanizmasının etkisini de tetikler.

Ana Özellikler

Dört kutuplu tasarım: 4p, devre kesicinin, genellikle üç fazlı dört telli veya tek fazlı üç telli devrelerde kullanılan dört terminal olduğu anlamına gelir, aynı anda tüm faz ve sıfır (veya nötr) akımları kesebilir.

Yüksek Nominal Akım: 63A Nominal Akım, devre kesicinin yüksek güçlü elektrikli ekipmanın korunmasına uygun olan daha büyük yükler taşıyabilmesini sağlar.

Hassas Sızıntı Tespiti: 30mA'nın artık eylem akımı ayarı çok düşüktür, bu da devredeki küçük sızıntıyı hızlı bir şekilde tespit edebilir ve personel ve ekipmanın güvenliğini sağlamak için devreyi zamanında kesebilir.

Güvenli ve güvenilir: RCCB, kazaları önlemek için aşırı yük, kısa devre ve sızıntı gibi arızalar durumunda devreyi zamanında kesmeyi sağlayabilen mükemmel elektrik ve mekanik özelliklere sahip gelişmiş salım mekanizması ve temas malzemelerini benimser.

Uygulama senaryosu

4P 25A/30mA RCCB, elektrik koruması gerektiren çeşitli durumlarda yaygın olarak kullanılmaktadır, örneğin:

Konut ve Ticari Binalar: Elektrikli ekipmanları ve kişisel güvenliği korumak için kullanılır, elektrik şok kazalarını ve elektrik yangınlarını önler.

Endüstriyel Üretim Hatları: Motorlar, transformatörler ve diğer elektrikli ekipmanlar gibi elektrikli ekipmanları normal çalışmadan korumak, sızıntı, aşırı yük ve diğer nedenlerden dolayı ekipman hasarını önlemek ve kapanmayı önlemek için kullanılır.

Kamu Tesisleri: Elektrikli ekipmanların güvenli bir şekilde işletilmesini ve personel tarafından elektriğin güvenli kullanımını sağlamak için kullanılan hastaneler, okullar, kütüphaneler ve diğer yerler gibi.
