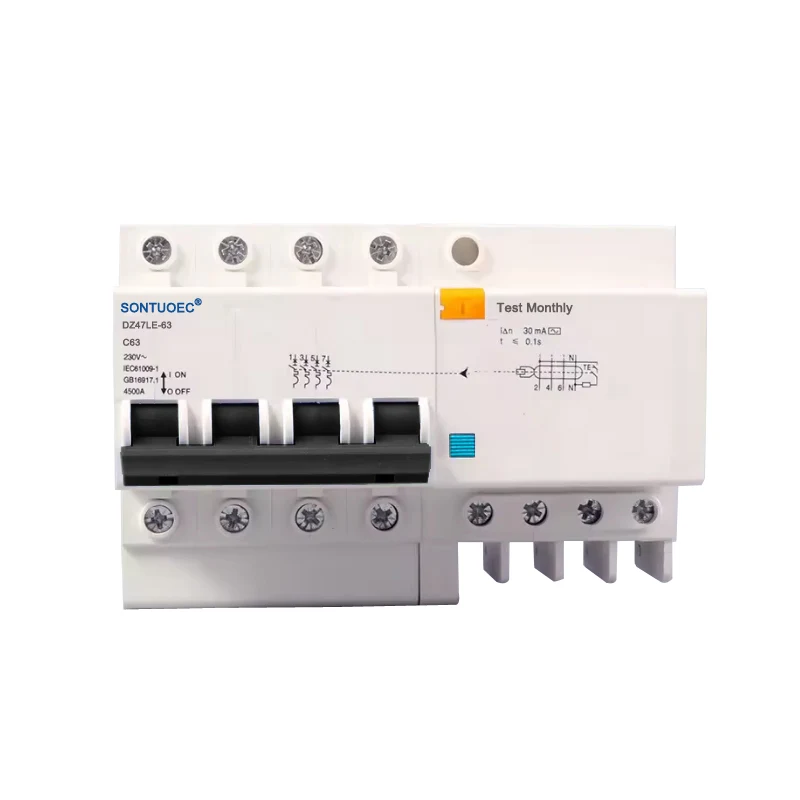

4P RCBO AC Tipi

4P RCBO AC Tipi, özellikle alternatif akım (AC) devreleri için tasarlanmış, kaçak akım koruma ve aşırı akım koruma fonksiyonlarını birleştiren 4 kutuplu bir devre kesicidir. Elektrik kaynaklı yangınları ve kişisel elektrik çarpması kazalarını önlemek için devrede artık akım (yani kaçak akım) tespit edildiğinde güç kaynağını otomatik olarak kesebilir. Aynı zamanda devrenin ve ekipmanın güvenliğini korumak için devrede aşırı yük veya kısa devre olması durumunda güç kaynağını otomatik olarak kesebilen aşırı akım koruma fonksiyonuna da sahiptir.

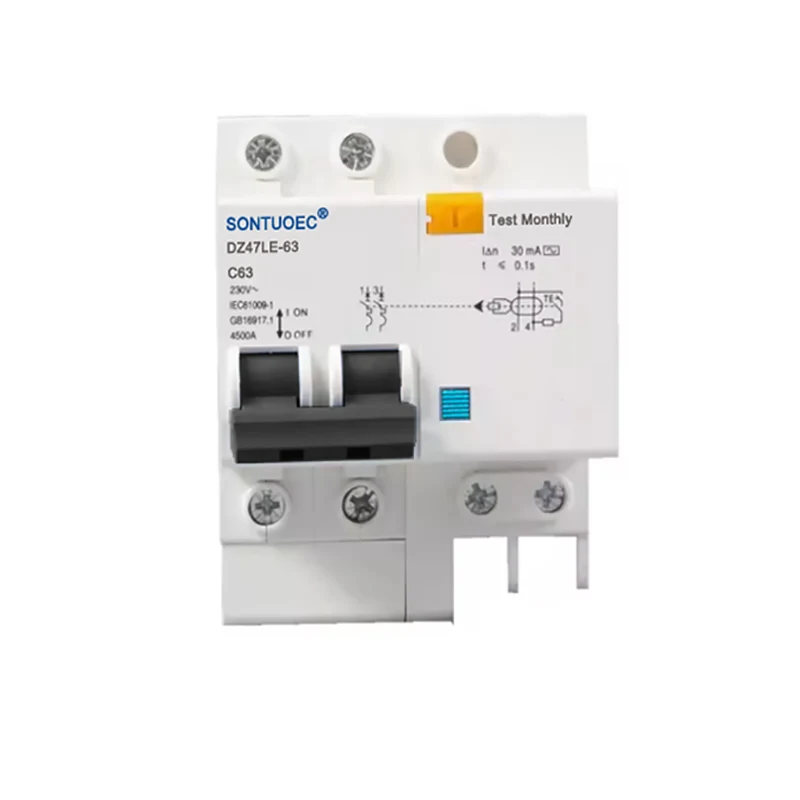

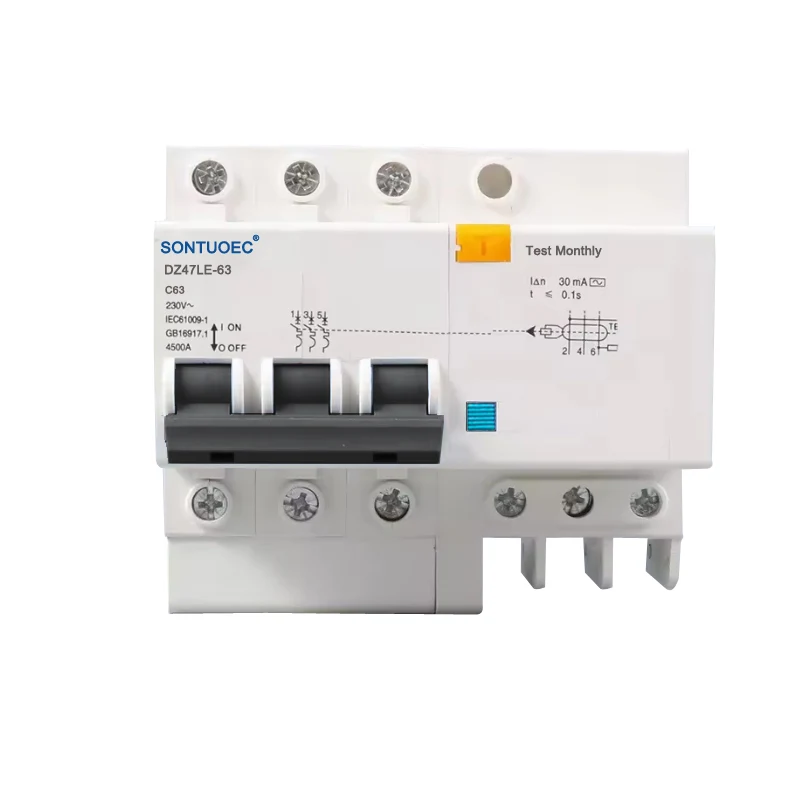

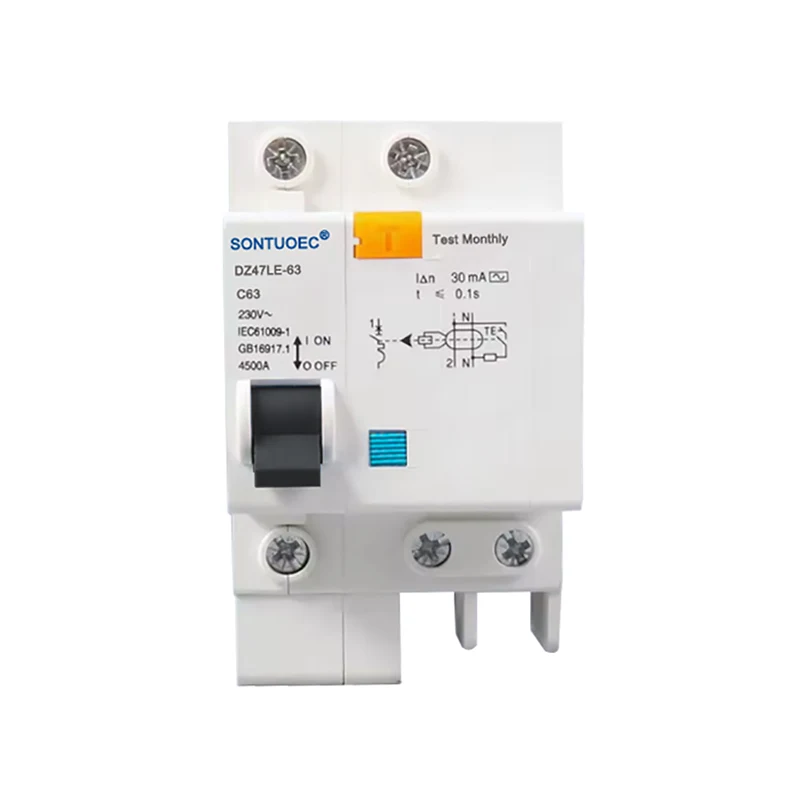

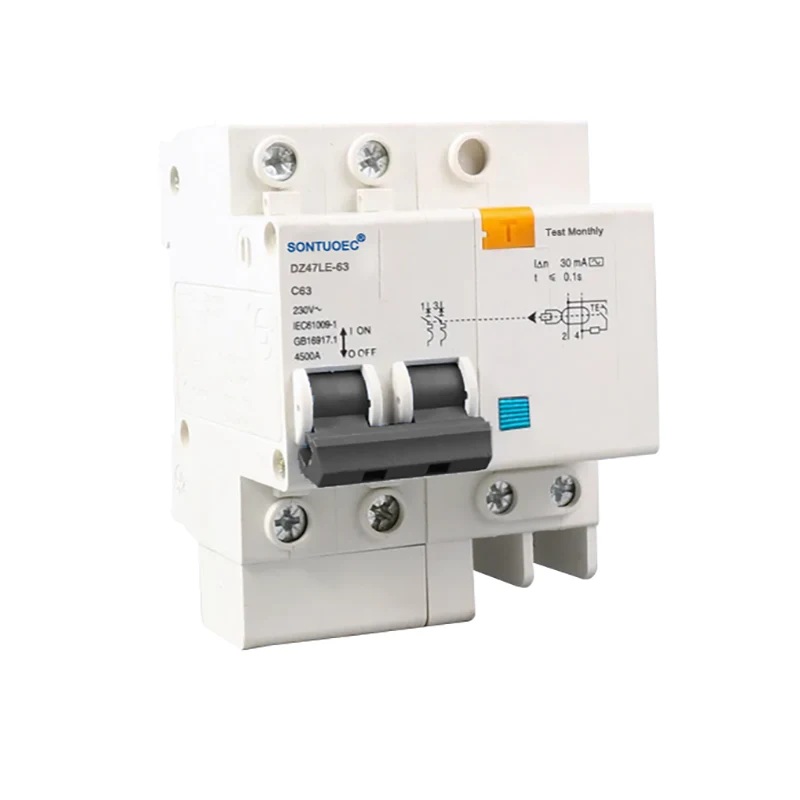

modeli:DZ47LE-63

Talep Gönder

Ürün Açıklaması

isim	Aşırı Akım Korumalı Artık Devre Kesici
özellikler	aşırı yük/kısa devre/kaçak koruması
Kutup No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Kırma Kapasitesi	3kA,4.5KA,6KA
Nominal Akım(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nominal artık çalışma akımı:	10mA,30mA,100mA,300mA,500mA
Nominal Gerilim (V)	240/415v
kurulum	din ray tipi
standart	IEC61009-1, GB16917-1
sertifikasyon	CE

Çalışma prensibi

4P RCBO AC Tipinin çalışma prensibi akımların vektör toplamına ve elektromanyetik prensiplere dayanmaktadır. Yangın (L) ve sıfır (N) kabloları üzerindeki devredeki akımların büyüklüğü eşit olmadığında, transformatör devresinin primer tarafındaki akımların vektör toplamı sıfır değildir, bu da sekonder taraftaki bobinde indüklenen bir voltaj üretir. Bu indüklenen voltaj, elektromanyetik röleye eklenir ve ters manyetikliği giderme kuvveti oluşturan bir uyarma akımı üretilir. Arıza akımı RCBO'nun çalışma akımı değerine ulaştığında, bu ters manyetikliği giderici kuvvet, elektromanyetik röle içindeki armatürün yoke boss'tan ayrılmasına neden olacak ve çalıştırma mekanizmasını devreye sokarak arıza akımı devresini kesecektir.

DZ47LE-63 serisi elektronik toprak kaçağı koruma devre kesicisi, AC 50Hz/60Hz, nominal gerilim 230V ve nominal akım 6A~63A olan tek fazlı konut devresi için uygundur; AC 50Hz/60Hz üç fazlı devre için 400V. Devre formunun aşırı yüklenmesini ve kısa devreyi koruyabilir. Bu ürünün küçük hacmi, yüksek kesme kapasitesi, canlı tel ile sıfır hattın aynı anda kesilmesi, ayrıca yangın teli ve sıfır hattın ters bağlanması durumunda kişiyi elektrik kaçağı şokundan koruması gibi avantajlara sahiptir.

IEC61009-1,GB16917.1 standardına uygundur.

Özellik:

1). Elektrik çarpmasına, toprak arızasına, kaçak akıma karşı koruma sağlar;

2). Aşırı yük, kısa devre ve aşırı voltaja karşı koruma sağlar;

3). Küçük hacimli, yüksek kırma kapasitesi; canlı tel ve sıfır hattı aynı anda kesilir;

4). Küçük boyut ve ağırlık, kolay kurulum ve kablolama, yüksek ve dayanıklı performans

5). Anlık gerilim ve anlık akımın neden olduğu yanlış çalışma tetiklemesini önleyin.

Özellikler ve Faydalar

Çok işlevli koruma: 4P RCBO AC Tipi, devreler ve ekipmanlar için kapsamlı koruma sağlamak üzere artık akım korumasını ve aşırı akım korumasını birleştirir.

Yüksek hassasiyet: Artık sinüzoidal AC akımının ani uygulanmasına veya yavaş yükselmesine karşı son derece hassas koruma, ayırmayı sağlar.

Geniş uygulama alanı: Evsel, endüstriyel ve ticari güç dağıtım sistemlerindeki AC devreleri için, özellikle tek yangın-sıfır kablolama için uygundur.

Kurulumu ve bakımı kolay: makul yapısal tasarım, kurulumu kolay ve aynı zamanda bakımı ve revizyonu kolay.

Uygulama Senaryoları

4P RCBO AC Tipi, evlerde, ofislerde, ticari tesislerde ve endüstriyel tesislerde AC devre koruması için yaygın olarak kullanılmaktadır. Aydınlatma devreleri, priz devreleri ve motor gibi ekipmanların korunması gibi hem Yangın hem de Sıfır kablolarının korunmasını gerektiren uygulamalar için özellikle uygundur.
