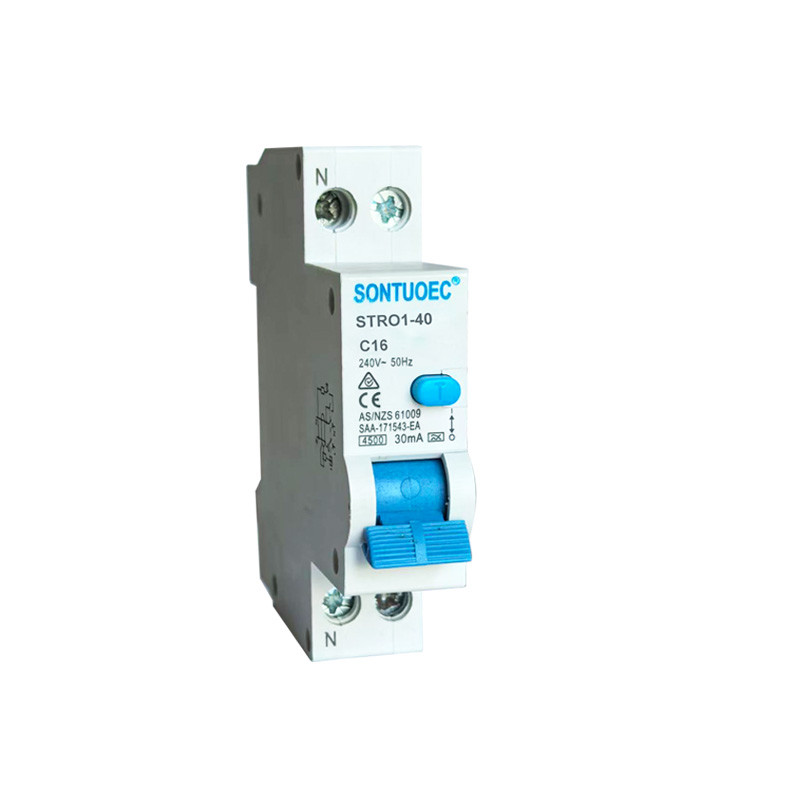

6ka Kaçak Akım Devre Kesici Aşırı Akım Koruması RCBO

SONTUOEC, çeşitli küçük elektrikli cihazların üretiminde uzmanlaşmış Çinli tedarikçilerden/üreticilerden biridir STRO1-40 RCBO, tam adı Aşırı Akım Korumalı Kaçak Akım Devre Kesicisidir. Aşırı yük koruması, kısa devre koruması ve sızıntı korumasını birleştiren bir elektriksel güvenlik cihazıdır ve kişisel güvenliği ve ekipmanın güvenli çalışmasını sağlamak için konut, ticari ve endüstriyel alanlardaki elektrik sistemlerinde yaygın olarak kullanılır. STRO7-40 RCBO, aşırı yük, kısa devre ve sızıntı korumasına sahip önemli bir elektriksel güvenlik cihazıdır. Çalışma prensibini, özelliklerini, uygulama senaryolarını, seçim ve kurulum yöntemlerini anlayarak, elektrik sistemlerinin güvenli çalışmasını sağlamak için STRO7-40 RCBO'yu daha iyi kullanabilir ve bakımını yapabilirsiniz.

modeli:STRO1-40

Talep Gönder

Ürün Açıklaması

Özellikler:

Sandard			IEC/EN 61009-1
Elektrik	Tip (algılanan toprak kaçağının dalga şekli)		Elektronik tip
özellikler	Nominal akım In	A	A, AC
	Direkler	P	1P+N
	Nominal gerilim	V	AC 230
	Nominal Akım:		6,10,16,20,25,32,40A
	Nominal hassasiyet I△n	A	0.01,0.03,0.1,0.3,0.5
	Yalıtım gerilimi Ui	V	250
	Nominal artık yapımı ve	A	500
	kesme kapasitesi I△m	A	500
	Kısa devre akımı I△c	A	45.006.000
	Nominal frekans	Hz.	50/60
	Kirlilik derecesi		2
Mekanik	Elektrik ömrü	t	4000
özellikler	Mekanik ömür	t	10000
	Koruma derecesi		IP20
	Ortam sıcaklığı	°C	-25~+40
	(günlük ortalama ≤35°C)	°C	-25~+40
	Depolama sıcaklığı	°C	-25~+70
Kurulum	Terminal bağlantı türü		Kablo/U tipi bara/pin tipi bara
	Kablo için terminal boyutu üst/alt	mm2	25
	Kablo için terminal boyutu üst/alt	AWG	18-5
	Bara için terminal boyutu üst/alt	mm2	25
	Bara için terminal boyutu üst/alt	AWG	18-3
	Montaj		Hızlı klips cihazı aracılığıyla EN 60715(35mm) DIN rayında
	Bağlantı		Üstten ve alttan

STRO1-40 RCBO'nun ana fonksiyonları

Aşırı Yük Koruması: Devredeki akım STRO1-40 RCBO'nun nominal değerini aştığında, devrenin ve ekipmanın aşırı ısınmasını önlemek için belirli bir süre içinde devreyi otomatik olarak keser, böylece yangın ve hasarı önler.

Kısa devre koruması: Bir devrede kısa devre meydana geldiğinde, STRO1-40 RCBO kısa devre akımının devreye ve ekipmana ciddi zarar vermesini önlemek için devreyi hızlı bir şekilde kesecektir.

Sızıntı Koruması: STRO1-40 RCBO, bir devredeki artık akımı (yani kaçak akımı) tespit etme kapasitesine sahiptir. Artık akım ayarlanan eşiği aştığında STRO1-40 RCBO, elektrik çarpması kazalarını ve elektrik yangınlarını önlemek için devreyi çok kısa bir sürede kesecektir.

STRO1-40 RCBO'nun çalışma prensibi

STRO1-40 RCBO, dahili bir termal manyetik tetikleme dedektörü (aşırı yük ve kısa devre koruması için) ve bir artık akım dedektörü (kaçak koruması için) içerir. Devredeki akım veya artık akım anormal olduğunda, karşılık gelen vurucu STRO7-40 RCBO'nun açma mekanizmasını tetikleyerek devreyi hızlı bir şekilde kesmesini sağlar.

1.Termal Manyetik Tripper: Açmayı tetiklemek için iletkenden akım geçtiğinde oluşan ısı ve manyetik alanı kullanır. Akım çok yüksek olduğunda, iletken ısınır ve bir manyetik alan oluşturarak termal manyetik vurucunun içindeki bimetalin bükülmesine veya mıknatısın demir çekirdeği çekmesine neden olur ve böylece tetikleme mekanizmasını tetikler.

2.Kaçak akım dedektörü: Devredeki artık akımı tespit etmek için sıfır dizi akım transformatörünü kullanır. Artık akım ayarlanan eşiği aştığında, artık akım dedektörü devreyi kesmek için açma mekanizmasına bir sinyal gönderecektir.

STRO1-40 RCBO'nun Özellikleri

Çok işlevli entegrasyon: STRO1-40 RCBO, aşırı yük, kısa devre ve kaçak koruma işlevlerini entegre ederek elektrik sistemlerinin tasarımını ve kurulumunu basitleştirir.

Yüksek hassasiyet: STRO1-40 RCBO'lar devredeki anormal ve artık akımları hızla tespit edip keserek güvenilir koruma sağlar.

Kurulumu ve bakımı kolay: STRO1-40 RCBO'lar genellikle kolay kurulum ve bakım için modüler hale getirilmiştir.

Yüksek güvenlik: STRO1-40 RCBO'lar, elektrik sistemlerinin güvenli çalışmasını sağlamak amacıyla yüksek güvenlik ve güvenilirlik açısından titizlikle test edilmiş ve onaylanmıştır.

STRO1-40 RCBO'nun Uygulama Senaryoları

STRO1-40 RCBO'lar konut, ticari ve endüstriyel sektörlerde, özellikle eş zamanlı aşırı yük, kısa devre ve toprak kaçağı koruması gerektiren elektrik sistemlerinde yaygın olarak kullanılmaktadır. Devreleri ve ekipmanı anormal akım ve voltajın neden olduğu hasarlardan korumak ve elektrik çarpmasını önlemek için genellikle dağıtım kutularına, panolara veya kontrol dolaplarına monte edilirler.
