AC manyetik kontaktör

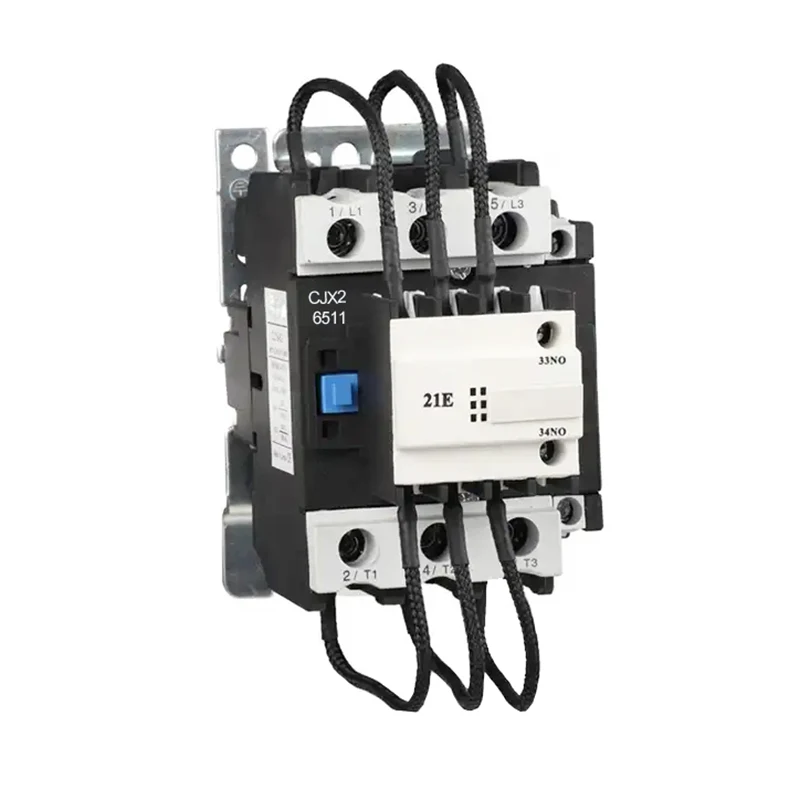

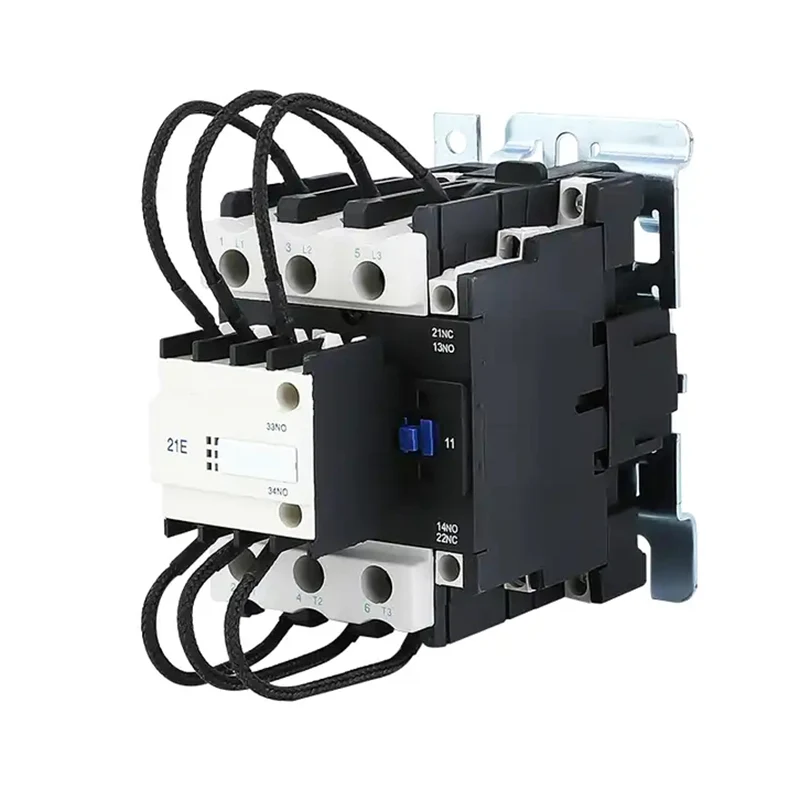

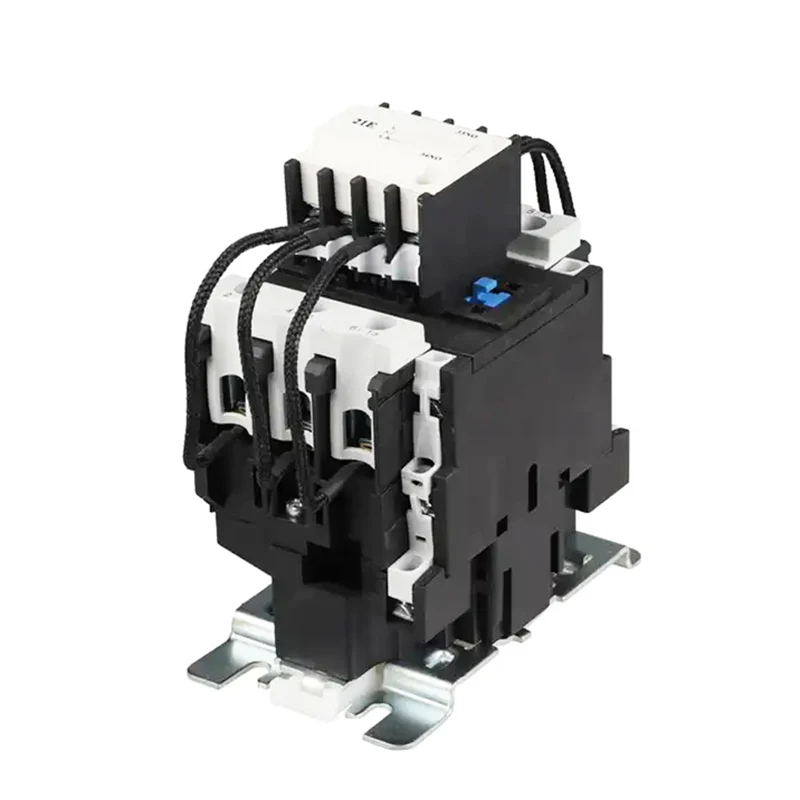

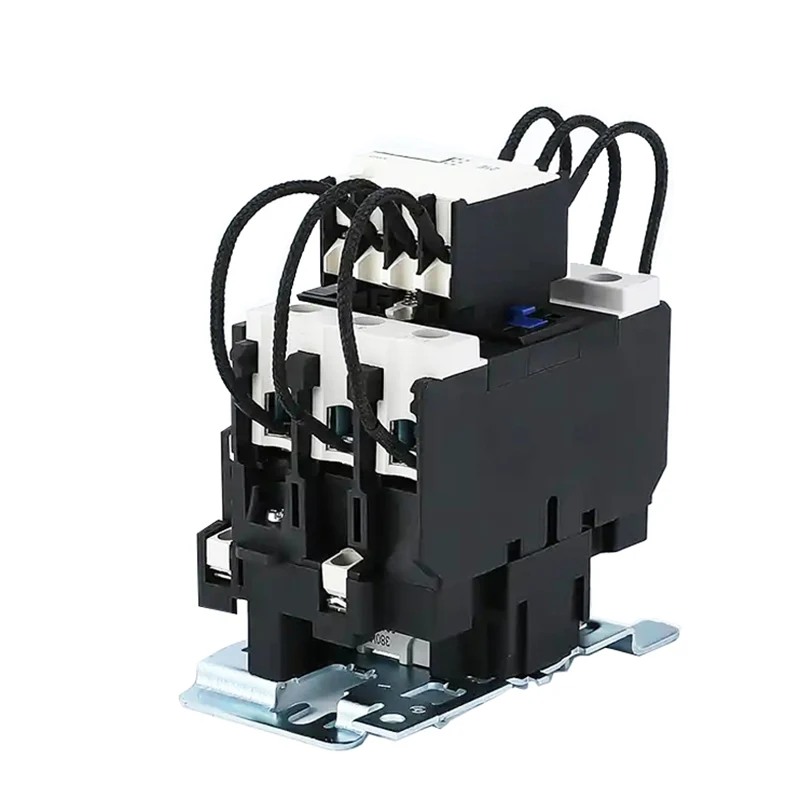

SCJ19 Anahtarlama Kapasitör tipi kontaktör, LV reaktif güç devresinde LV kapasitör kontrol cihazını çalıştırmak veya anahtarlamak için AC 50Hz veya 60Hz'e kadar 380V'a kadar güç ağında kullanılır. Antisurge cihazı ile kapanış dalgalanmasının etkisini azaltabilir ve aşırı yüklenmeyi önleyebilir.

Operasyon ilkesi

AC manyetik kontaktörün çalışma prensibi elektromanyetik indüksiyon ve manyetik kuvvete dayanmaktadır. Bobine enerji verildiğinde, üretilen manyetik alan demir çekirdeği çeker ve kontakları kapatır, böylece devreyi açar. Bobin enerjilendirildiğinde, manyetik alan kaybolur, demir çekirdek yay hareketi altında sıfırlanır, temas kırılır ve devre kesilir. Bu şekilde AC manyetik kontaktör AC devresinin kontrolünü gerçekleştirir.

Yapı ve kompozisyon

AC manyetik kontaktör esas olarak aşağıdaki parçalardan oluşur:

Elektromanyetik Sistem: Manyetik alan ve manyetik eylem üretmek için anahtar parçalar olan bobin, çekirdek ve armatür gibi bileşenleri içerir.

İletişim sistemi: Devreyi açmak ve kapatmak için kullanılan ana temas ve yardımcı kontağı içerir. Ana kontaklar genellikle daha büyük akımlar taşımak için kullanılırken, yardımcı kontaklar çeşitli kontrol fonksiyonlarını gerçekleştirmek için kullanılır.

ARC Söndürme Cihazı: Kontak bağlantısı kesildiğinde arkı söndürmek için kullanılır ve arkın temasa zarar vermesini önler.

Diğer bileşenler: Yaylar, parantezler, muhafazalar vb. Gibi, kontaktörün normal çalışmasını sağlamak için bileşenleri düzeltmek ve desteklemek için kullanılır.

Yapı Özellikleri

1. kontaktör, aktarma açma artışını izin verilen değer içinde sınırlandırabilen akım sınırlı dirençle monte edildi.

2. kontaktör doğrudan çift mol yapısına sahiptir, oyunculuk mekanizması çeviktir, elle kontrol edilmesi kolaydır, kontakları değiştirmek için kompakt yapı.

3. Terminal bloğunun örtü ile korunması, güvenli ve güvenilir.

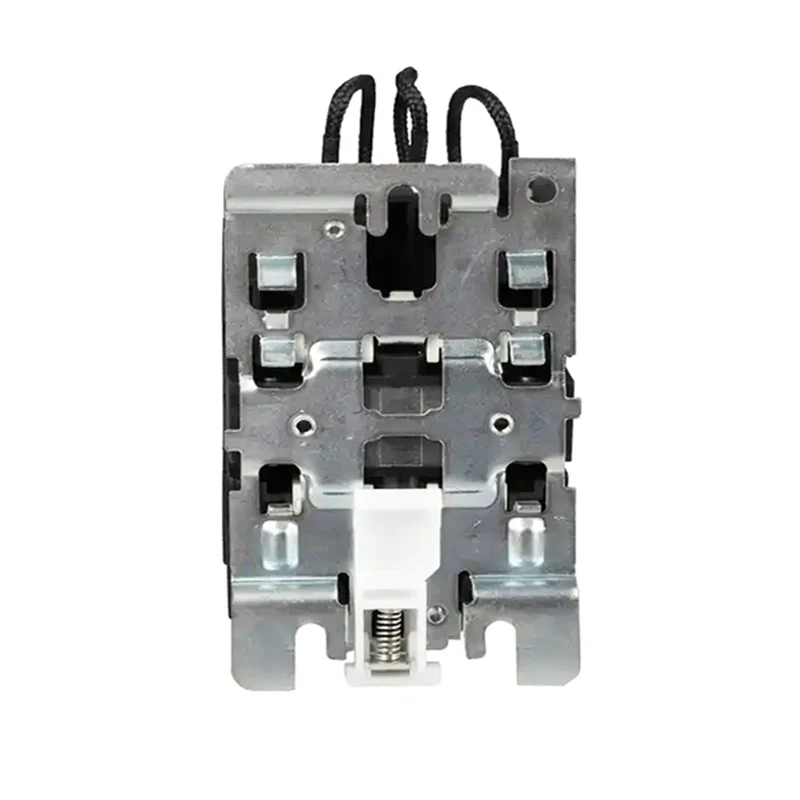

4. vidalarla veya 35/75mm standart ray üzerine monte edilebilir.

Çalışma ve kurulum koşulları

(1) Ortam sıcaklığı: -5 ℃- +40 ℃, ortalama sıcaklık 24 saat içinde +35 ℃ üzerinde olmamalıdır.

(2) Atmosferik koşullar: +40 ℃ olduğunda atmosfer ortam nemi% 50'nin altında. Ortam nemi daha düşük sıcaklıkta daha yüksek olabilir. En ıslak ayda ortalama en düşük sıcaklık + 25 ℃ maksimum bağıl nem ile ortalama%90'dır ve sıcaklık değişimi göz önüne alındığında ve jel yüzeyindeki ürün nedeniyle gerçekleşir.

(3) Yükleme sırasında 2000m'den yüksek olmayan yükseklik.

(4) Kirlilik Sınıfı: 3 Sınıf

(5) Kurulum Sınıfı: III

(6) Montaj Durumu: Montaj yüzeyi ve dikey düzlemin eğimi ± 5 ° 'den fazla değildir ve yeri çalkalanan önemli bir etki ve titreşim yoktur.

Ana Özellikler

Güvenilir çalışma: AC manyetik kontaktör, yüksek kaliteli malzemeler ve yüksek güvenilirlik ve stabiliteye sahip gelişmiş üretim sürecinden yapılmıştır.

Uzun Servis Ömrü: Temas sistemi, büyük akım ve voltaj şoklarına dayanabilen ve servis ömrünü uzatabilen aşınmaya dayanıklı malzemelerden yapılmıştır.

Bakımı kolay: Yapı makul olarak tasarlanmıştır, sökülmesi ve onarılması kolaydır, bakım maliyetini azaltır.

Çeşitli özellikler: Farklı kullanıcıların ihtiyaçlarını karşılamak için AC manyetik kontaktör, farklı akım seviyeleri, voltaj seviyeleri ve yardımcı temas konfigürasyonları dahil olmak üzere seçim yapabileceğiniz çeşitli özelliklere ve modellere sahiptir.
