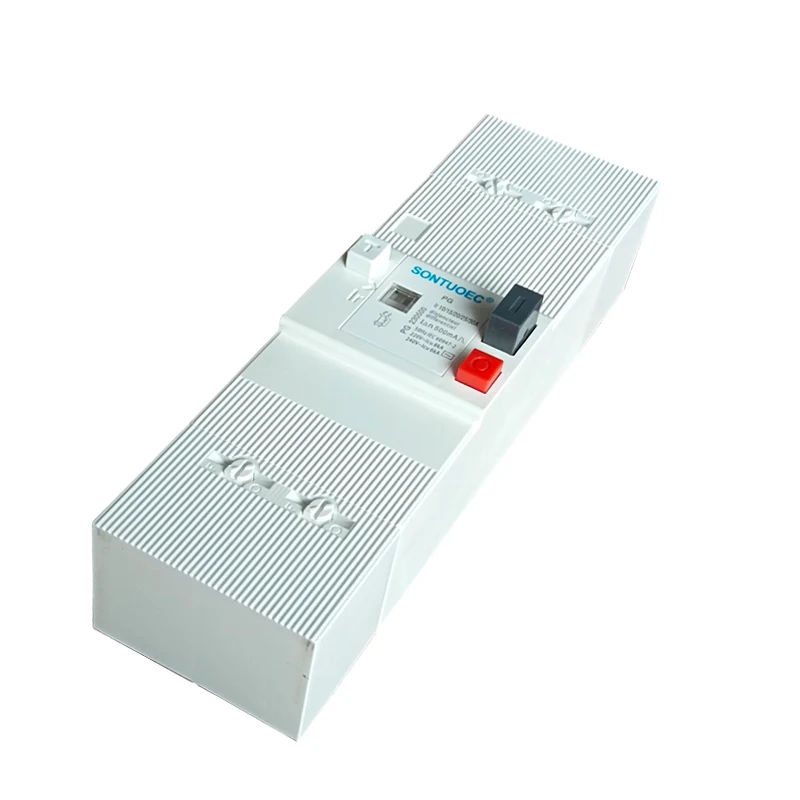

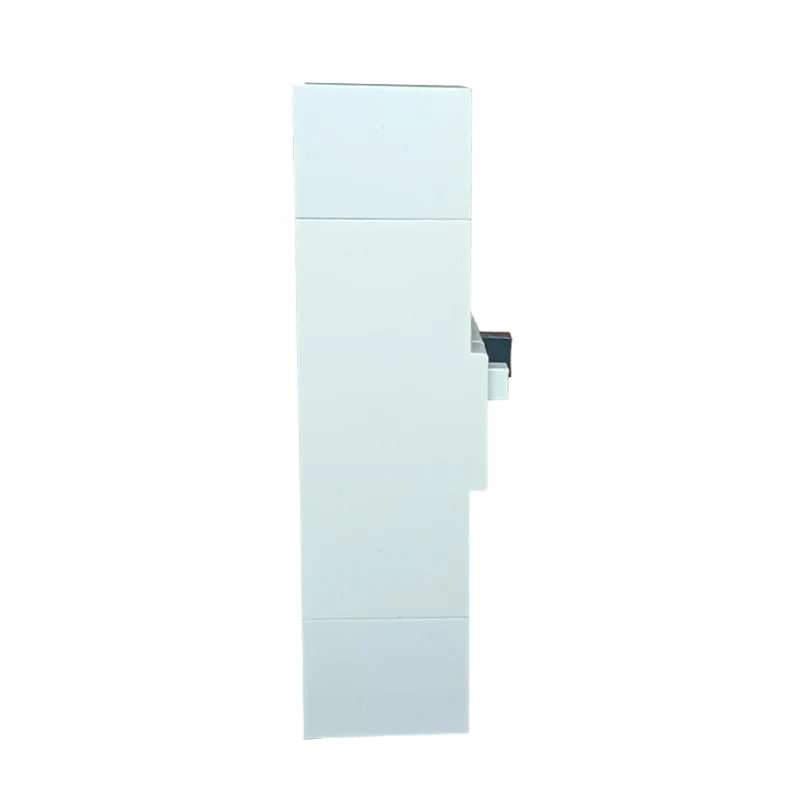

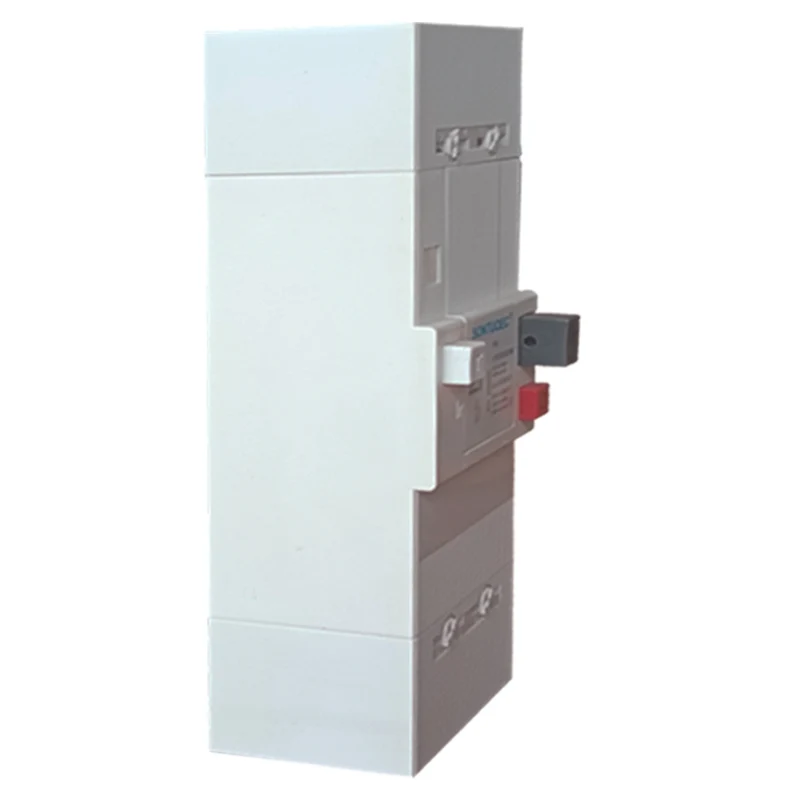

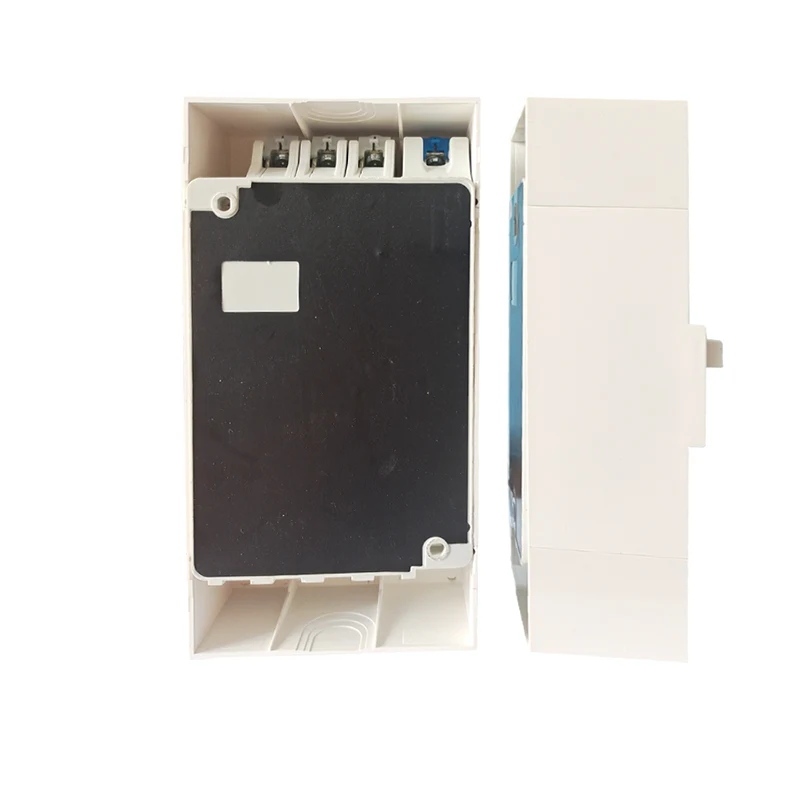

Ayarlanabilir Akım Sızıntısı Devre Kesici ELCB

Ayarlanabilir akım sızıntısı devre kesici ELCB, devredeki sızıntıyı algılayabilen ve güç kaynağını otomatik olarak kesebilen bir cihazdır. Esas olarak kişisel güvenliği korumak ve elektrik yangınlarını önlemek için kullanılır. Devredeki sızıntı akımı ön ayar değerine ulaştığında veya aştığında, ELCB güç kaynağını hızlı bir şekilde kesebilir, böylece elektrik şok kazalarından ve elektrik yangınlarından kaçınabilir. Aynı zamanda aşırı yük ve kısa devre koruma fonksiyonlarına sahiptir.

modeli:PG

Talep Gönder

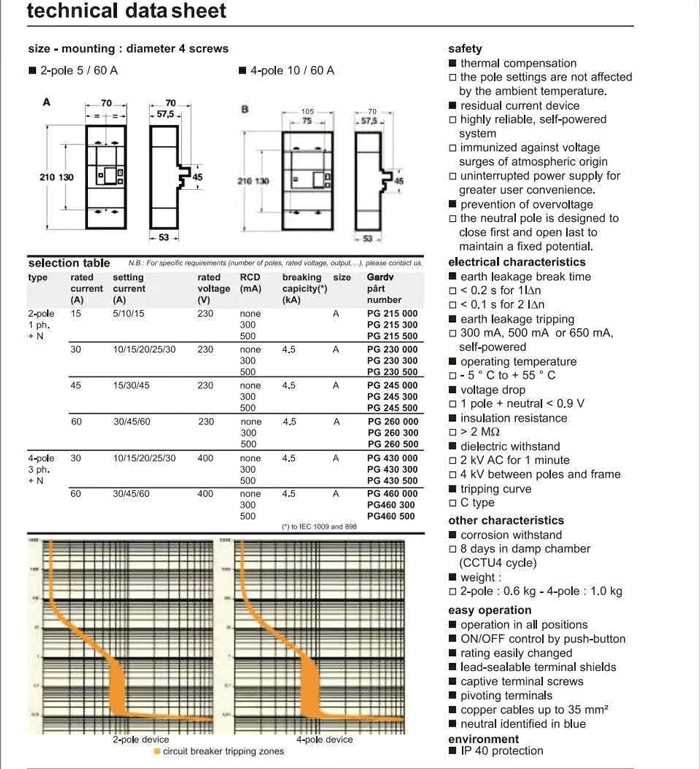

Ürün Açıklaması

Model	Elektro-manyetik tip, elektronik tip
Standarda uygun	IEC 61009-1 IEC 60947-1
Kalan akım karakterstikleri	AC
Kutup hayır	2p/4p
Değerlendirilmiş akım (a)	5 ~ 15A, 15 ~ 30A, 30 ~ 60A, 60 ~ 90A (akım ayarlanabilir)
Nominal Voltaj (V)	240/415V; 230/400V
Nominal kalıntı çalışma akımı	10mA, 30mA, 100mA, 300mA, 500mA
Nominal Koşullu Kalıcı Kısa Devre akım	3ka, 6ka, 8ka
Elektro-makanik dayanıklılık	4000'den fazla döngü

Operasyon ilkesi

Ayarlanabilir akım sızıntısı devre kesici ELCB'nin çalışması, akım dengesi prensibine dayanmaktadır. Normal koşullar altında, bir elektrik devresinin yangın (L) ve sıfır (n) kablolarındaki akımlar eşittir. Bir sızıntı meydana geldiğinde, yangın telindeki akımın bir kısmı insan vücudundan veya topraklama bedeninden Dünya'ya akar, bu da yangın telinde ve sıfır telde akımın dengesizliğine neden olur. ELCB, sızıntıyı tanımak için bu akımın dengesizliğini tespit eder ve güç kaynağını otomatik olarak keser.

Özellikler ve avantajlar

Yüksek Güvenlik: ELCB, elektrik kaynağını hızlı bir şekilde keserek elektrik şok kazalarını ve elektrik yangınlarını etkili bir şekilde önleyebilir.

Yüksek hassasiyet: Elektrik sisteminin güvenli çalışmasını sağlamak için küçük sızıntı akımını tespit edebilme.

İyi güvenilirlik: Gelişmiş elektronik teknoloji ve malzemelerle üretilir ve iyi bir istikrar ve dayanıklılığa sahiptir.

Geniş kullanım aralığı: Ev, endüstriyel ve ticari binalar vb. Dahil çeşitli AC elektrik sistemleri için geçerlidir.

Uygulama ve Seçim

Uygulama: AC tipi ELCB, aile evleri, ticari binalar, endüstriyel tesisler vb. Gibi elektriksel güvenlik koruması gerektiren çeşitli yerlerde yaygın olarak kullanılmaktadır.

Seçim: Türü seçerken, ELCB'nin uygulanabilirliğini ve güvenliğini sağlamak için nominal voltaj, nominal akım, sızıntı eylem akımı ve elektrik sisteminin diğer parametrelerini dikkate almak gerekir. Aynı zamanda, ELCB'nin markasını, kalitesini, fiyatını ve diğer faktörlerini de dikkate almak gerekir.

Önlemler ve bakım

Önlemler: AC Tipi ELCB'yi yüklerken ve kullanırken, ilgili elektrik güvenlik kodlarını ve standartlarını izlemeniz gerekir. Aynı zamanda, normal çalışmasını sağlamak için ELCB'nin çalışma durumunu düzenli olarak kontrol etmeniz gerekir.

Bakım: ELCB, toz ve nemin neden olduğu hasarı önlemek için düzenli olarak temizlenmeli ve denetlenmelidir. Aynı zamanda, ELCB'nin kablolanması ve bağlantılarının, elektrik bağlantılarının güvenilirliğini sağlamak için gevşeklik veya hasar açısından düzenli olarak kontrol edilmesi gerekir.
