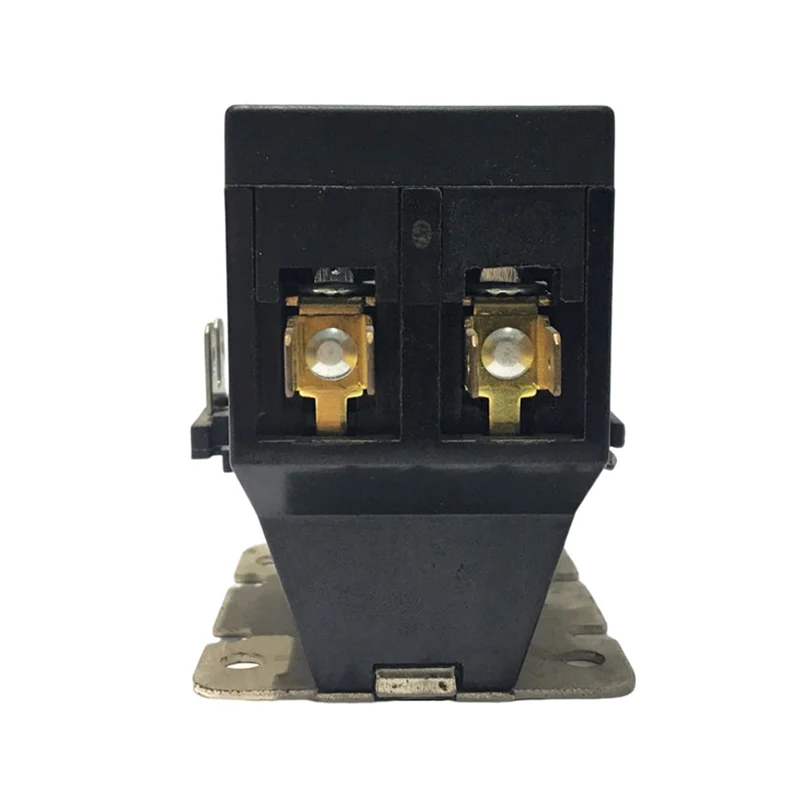

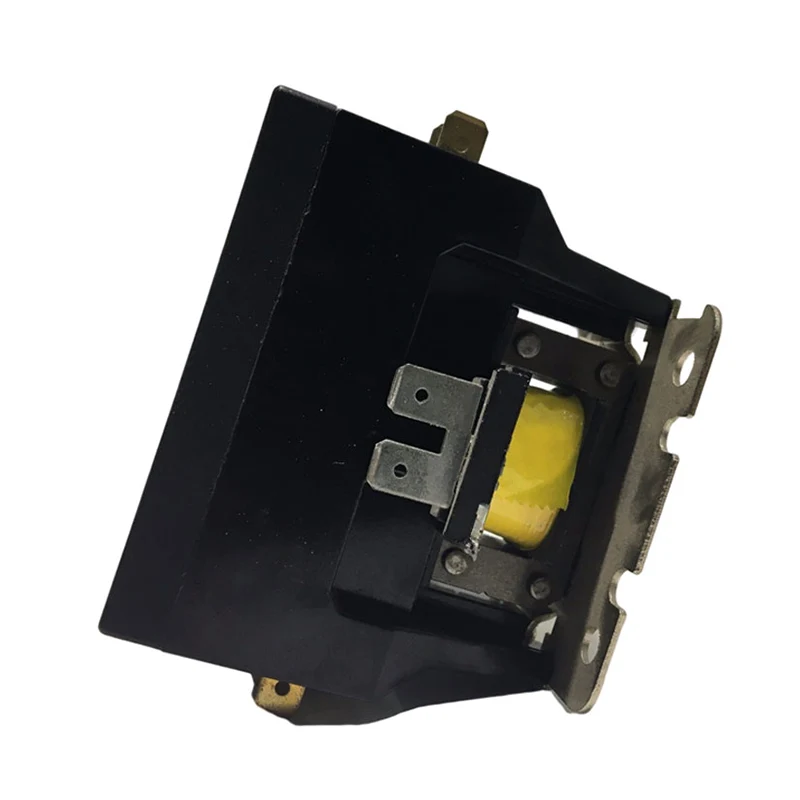

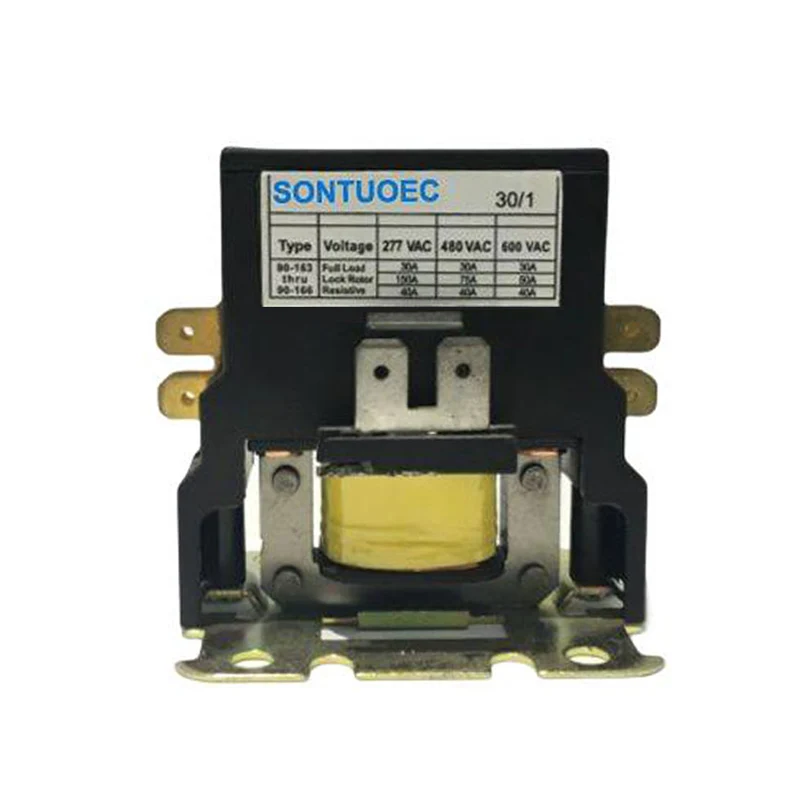

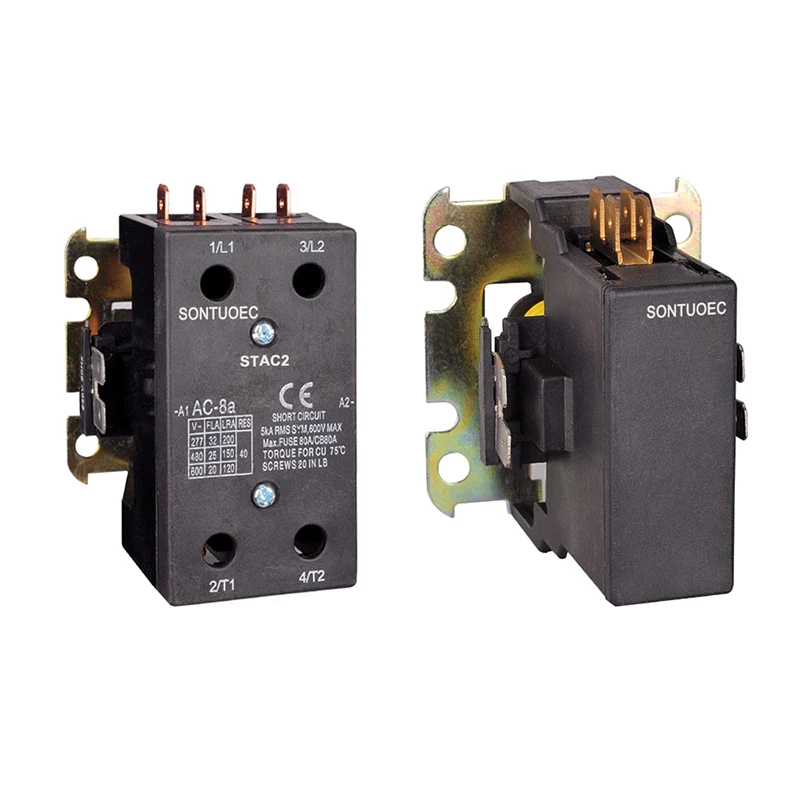

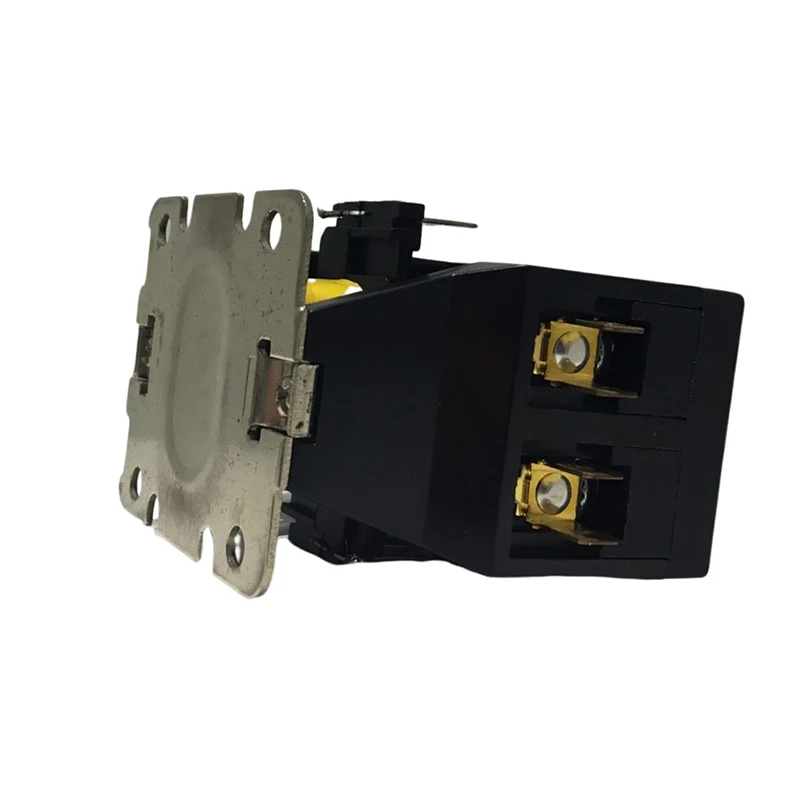

Klima AC kontaktör

Klima AC kontaktörleri kesin amaçlı AC kontaktörü, soğutma, klima ve elektrikli ısıtma sistemlerinde kullanılmak üzere tasarlanmıştır. Güç bağlantıları, hızlı bağlantılı vida terminalleri veya hızlı bağlantılı pabuç terminalleri ile yapılabilir

Talep Gönder

Ürün Açıklaması

Model Hayır	Tam yük	Dirençli Amps (A)	Kutup No.	Bobin voltajı ( V)	Çizgi Voltajı (V)	Max HP		-
Model Hayır	Amper (a)	Dirençli Amps (A)	Kutup No.	50/60Hz	Çizgi Voltajı (V)	Gerilim (V)	Bekar Faz	Üç Faz
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Yalıtım malzemesi	İletişim bloğu ve taşıyıcı yüksek kalitedir Elektrik dereceli termoset reçinesi
Sıcaklık aralığı	-40 ° F ila 150 ° F; -5-+40
Mekanik Yaşam (Yük yok)	UL ve ARI spesifikasyonları standardına uyuyor
Elektrikli Yaşam	UL ve ARI özelliklerine uyuyor Standart
Ağırlık (yaklaşık)	9.25 oz
Bobin frekansı	50/60Hz
Bobin yalıtımı	B Sınıfı (130ºC)
Fesih	Basınç konnektörü ve çift 1/4 q.c
Çalıştırmak	Nominal bobin koltasının% 85'i;% 110 maksimum kasa çalıştırmak
Görev döngüsü	Sürekli

Yapı ve özellikler

Yapı:

Elektromanyetik Sistem: Kontak sisteminin açılmasını ve kapatılmasını sağlamak için manyetik akı oluşturmak için kullanılan bobinler, çekirdekler vb. Gibi bileşenleri içerir.

İletişim sistemi: Ana temas ve yardımcı temas içerir. Ana temas, klima sisteminin nominal akımını taşımak için kullanılırken, yardımcı temas kontrol sinyalinin iletimini ve geri bildirimlerini gerçekleştirmek için kullanılır.

ARC söndürme cihazı: Kontağı hasardan korumak için temas bağlantısı kesildiğinde üretilen arkı söndürmek için kullanılır.

Kabuk ve ısı yayma cihazı: Dahili bileşenleri dış ortamdan korumak ve gerekli ısı yayma fonksiyonunu sağlamak için kullanılır.

Özellikler:

Uzmanlık: Klima sistemleri için elektrik kontrolü için klima sistemlerinin ihtiyaçlarını karşılamak için tasarlanmıştır.

Güvenilirlik: Temas sistemi, uzun süreli kararlı çalışmayı sağlamak için iyi elektrik iletkenliği ve aşınma direncine sahip yüksek kaliteli malzemelerden yapılmıştır.

Güvenlik: Mükemmel ark söndürme cihazı ile donatılmış, kontaklara ve çevredeki çevreye yay hasarını etkili bir şekilde önler.

Uyumluluk: Kurulum ve devreye alma için uygun olan çok çeşitli klima sistemleri ve elektrik kontrol sistemleri ile uyumludur.

Çalışma prensibi

2P klima AC kontaktörünün bobini enerji verildiğinde, demir çekirdek manyetik olur ve temas sistemini kapatmak için çeker, böylece klima sistemini güç kaynağına bağlar. Bobin enerjilendirildiğinde, demir çekirdek manyetizmasını kaybeder ve temas sistemi yay hareketi ile ayrılır, böylece klima sistemini güç kaynağından ayırır. Bu şekilde kontaktör, klima sisteminin uzaktan kumandasını gerçekleştirebilir.
