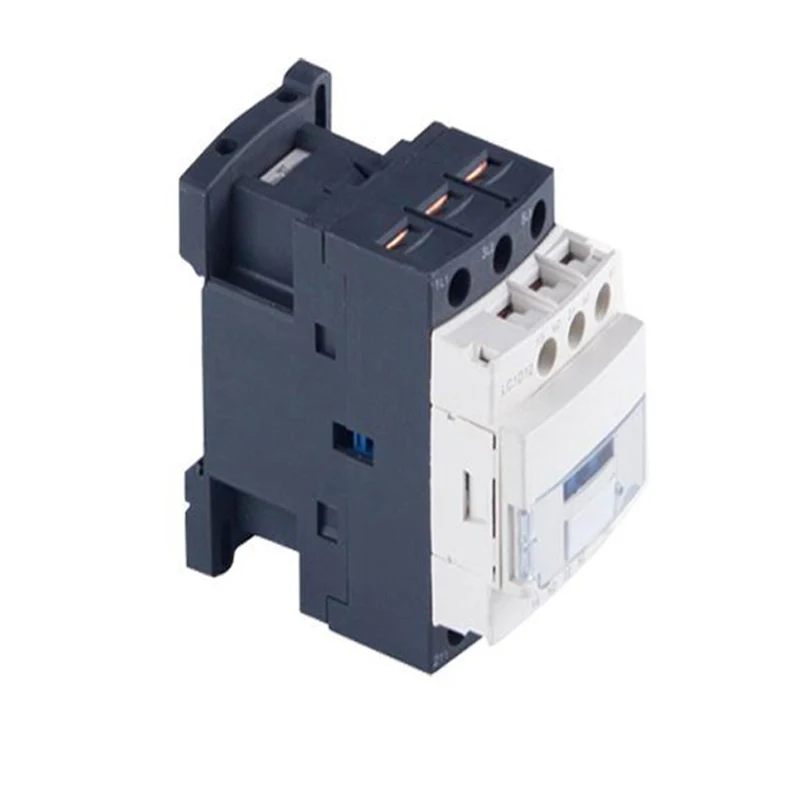

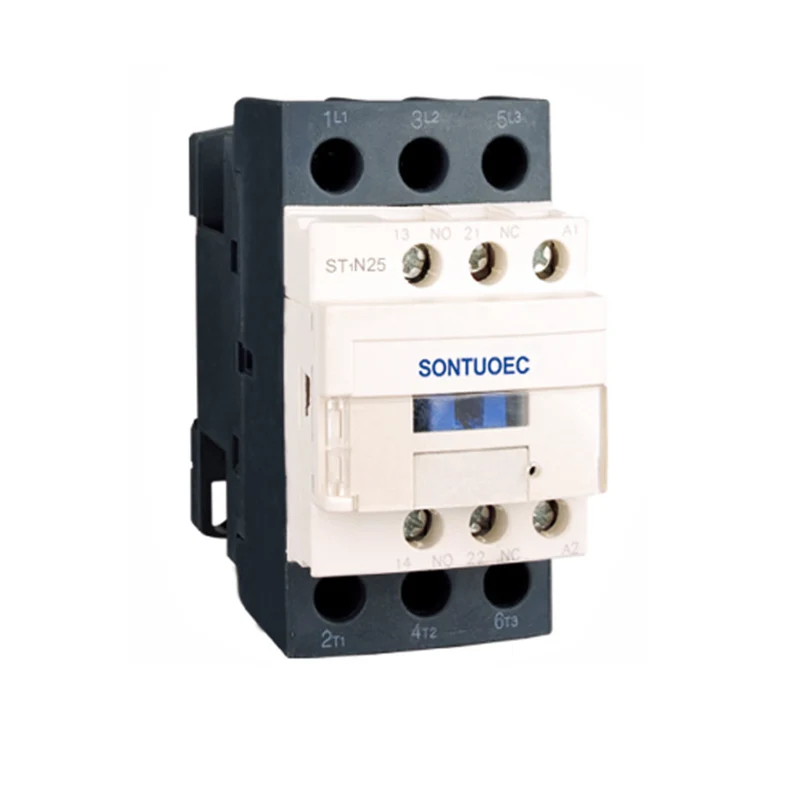

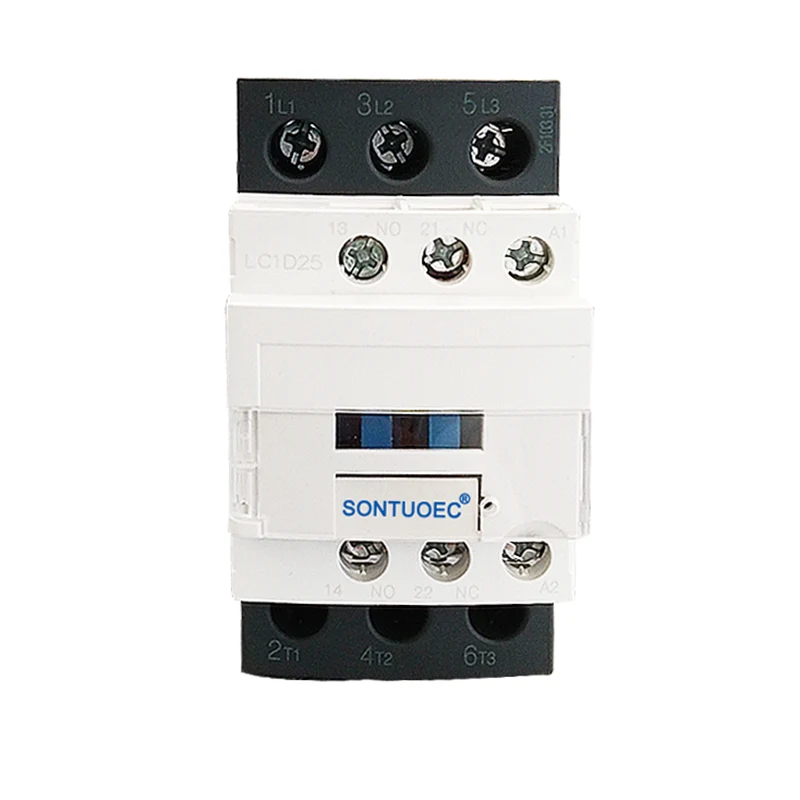

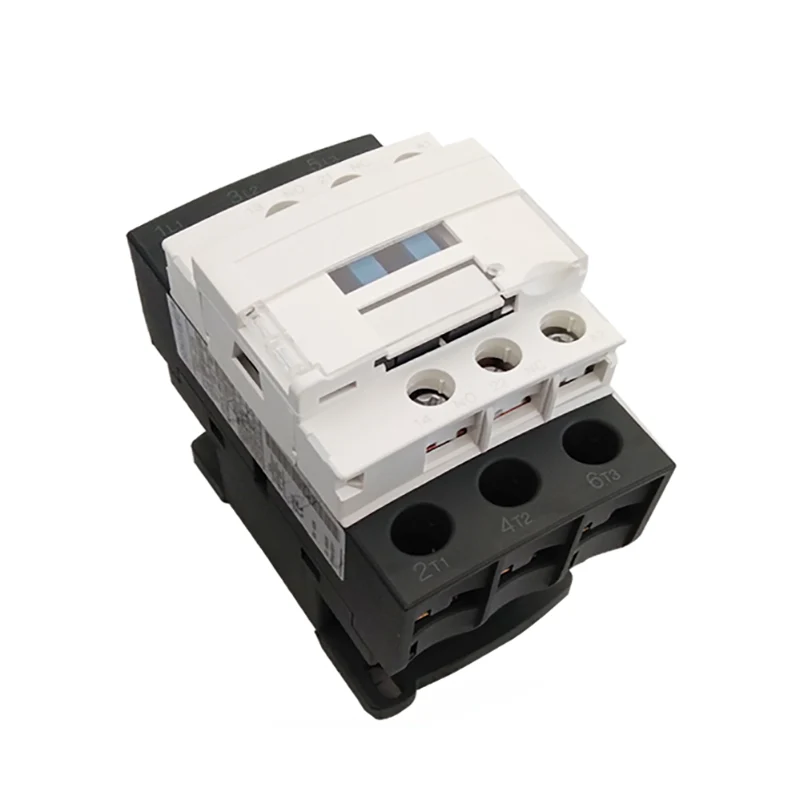

CJX2 3P 25A AC Kontaktörü

CJX2 3P 25A AC kontaktörü, uzun mesafelerde devreleri ve AC motorlarının sık sık çalıştırılması ve kontrolü için devreleri bağlamak ve kırmak için uygundur. Ek olarak, operasyonel aşırı yüklerin meydana gelebileceği devreleri korumak için elektromanyetik başlangıçlar oluşturmak için uygun termal rölelerle kullanılabilir.

modeli:ST1N

Talep Gönder

Ürün Açıklaması

Tip		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Nominal çalışma akımı (a)	AC3	9	12	18	25	32	40	50	65	80	95
Nominal çalışma akımı (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 aşamalı standart power derecelendirmeleri Motorlar 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominal ısı akımı (a)		20	20	32	40	50	60	80	80	125	125
Elektrik Yaşam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrik Yaşam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanik Yaşam (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kişilerin sayısı	3p+hayır					3P+NC+Hayır
Kişilerin sayısı	3P+NC					3P+NC+Hayır

Yapısal özellikler

Koruyucu Tasarım: CJX2 3P 25A AC kontaktörü, küçük hacim, hafif, düşük güç tüketimi ve uzun ömür ile karakterize edilen koruyucu yapıyı benimser.

Doğrudan etkili eylem yapısı: Eylem yapısı doğrudan etkilidir ve kontaklar, temas güvenilirliğini ve güvenliğini artıran çift mırıldanır.

Blok tipi yardımcı temas grubu: Yardımcı Kontak Grubu, Hava Gecikme Kafası, Mekanik Karıştırma Mekanizması ve diğer bileşenler, kullanıcının bir zaman gecikmesi kontaktörü, geri dönüşümlü kontaktör, yıldız-delta marş ve diğer türetilmiş seri ürünler oluşturma ihtiyaçlarına göre eklenebilir.

Teknik parametreler

CJX2 (ST1N) Serisi AC kontaktörünün ana teknik parametreleri şunları içerir:

Nominal Voltaj: Farklı güç sistemlerinin ihtiyaçlarını karşılamak için 36V, 110V, 127V, 220V, 380V ve diğer seviyeler dahil.

Nominal akım: Farklı modellere göre, nominal akım 9A ila 95A arasında değişir.

Bobin voltajı: AC bobin voltajı 24V, 36V, 48V, 110V, 220V, 380V, vb. Dahildir.

Mekanik ve Elektrik Yaşam: Mekanik yaşam milyonlarca kez olabilir ve elektrik yaşamı da nispeten yüksektir, bu da kontaktörün uzun süreli kararlı çalışmasını sağlar.

Kurulum ve Bakım

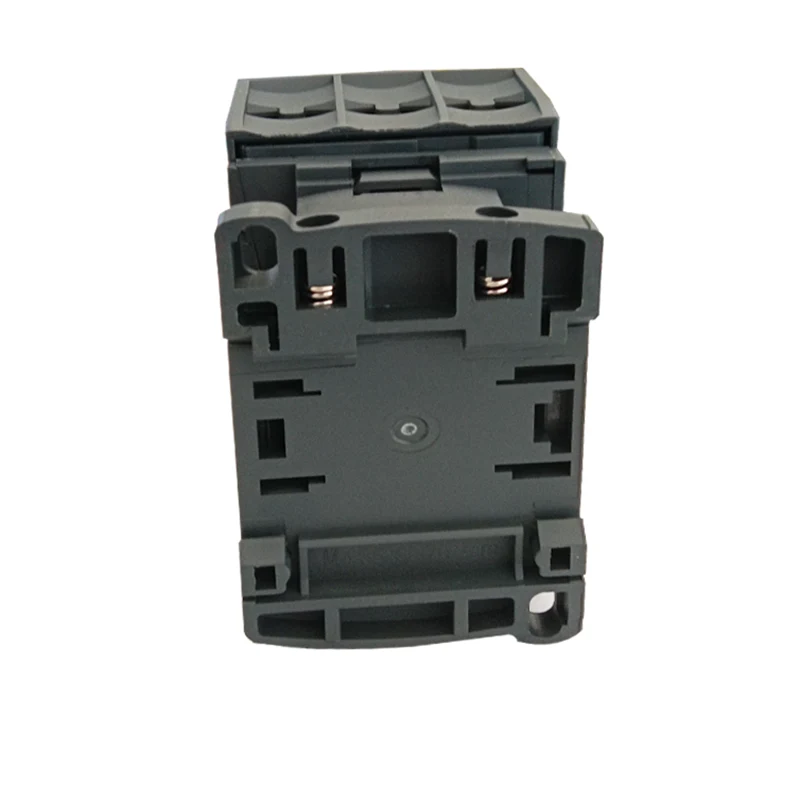

Kurulum: CJX2 tipi AC kontaktörleri, uygun ve hızlı olan iki vida veya 35mm (veya 75mm) kılavuz ray ile monte edilebilir. Kurulum koşullarına uyumu sağlamak için kurulumdan önce ilgili teknik veriler kontrol edilmelidir.

Bakım: Ürünün tüm kısımları kullanım sırasında düzenli olarak kontrol edilmelidir, bu da hareketli parçaların sıkışmamasını ve bağlantı elemanlarının gevşek olmamasını gerektirir. Herhangi bir hasar varsa, kontaktörün normal çalışmasını sağlamak için zamanında değiştirilmelidir.
