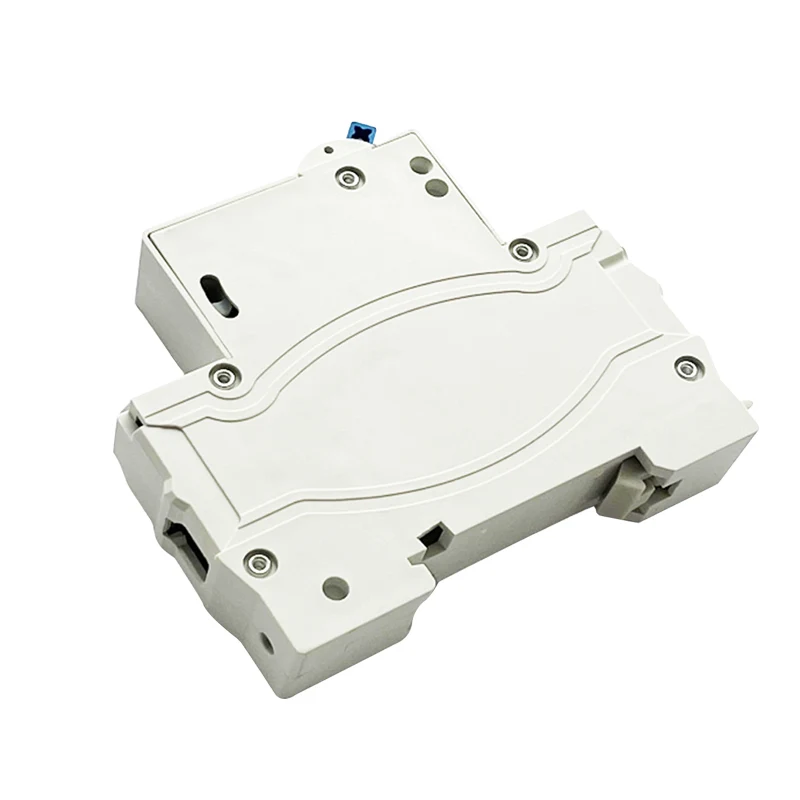

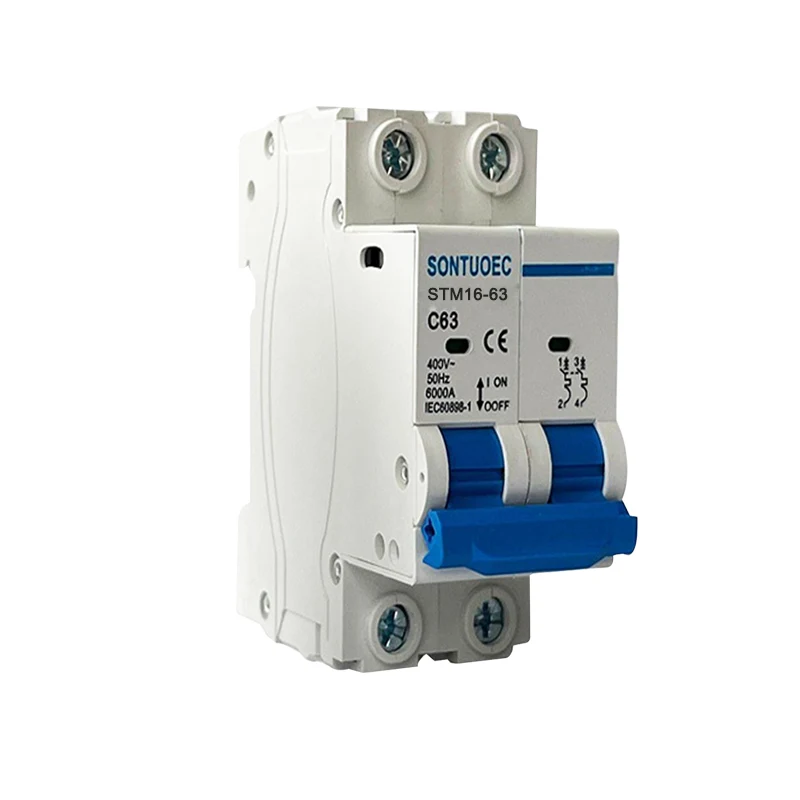

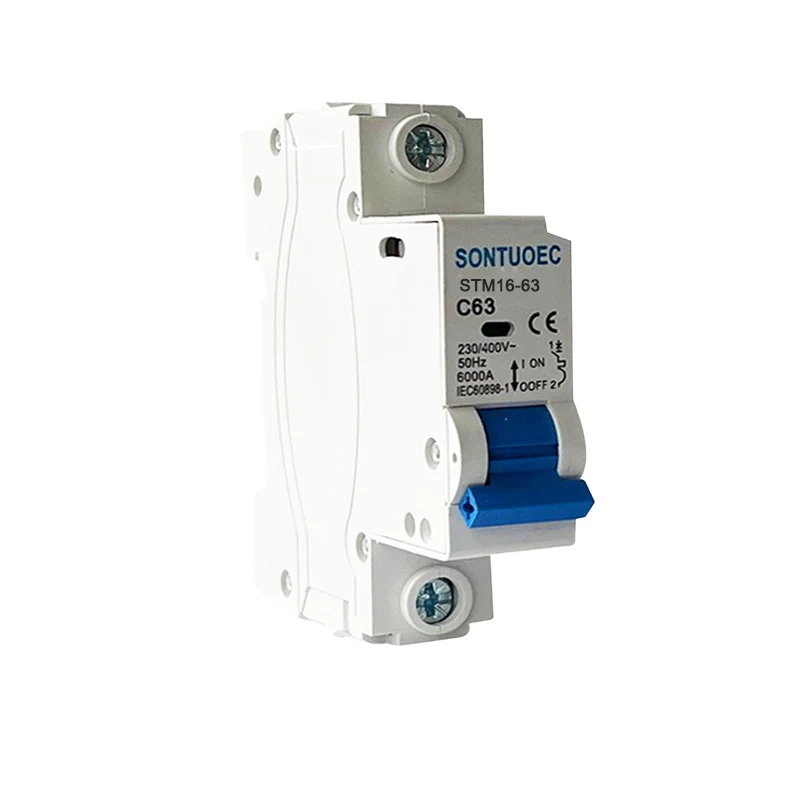

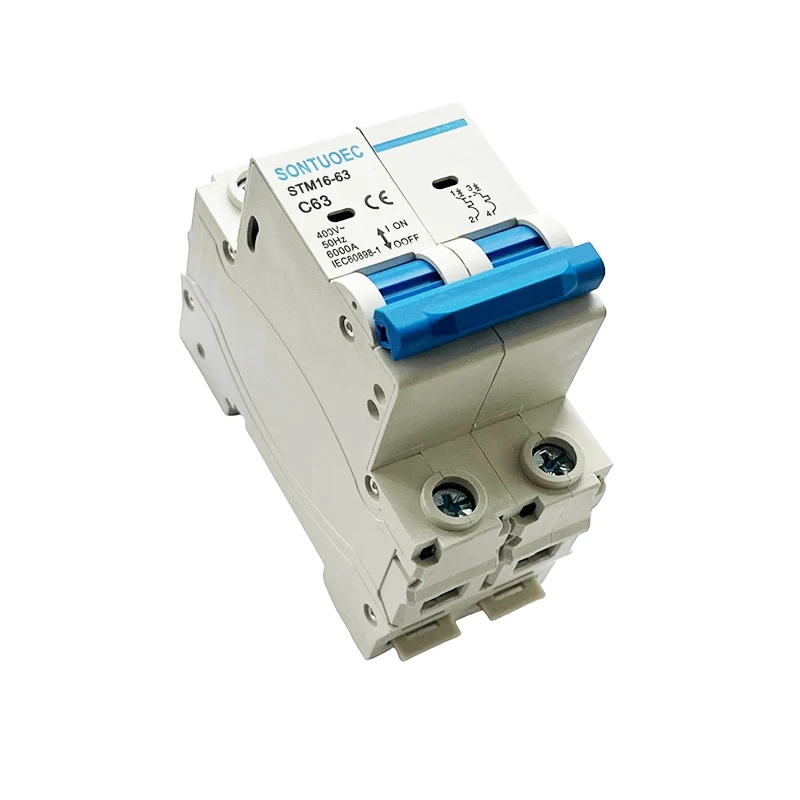

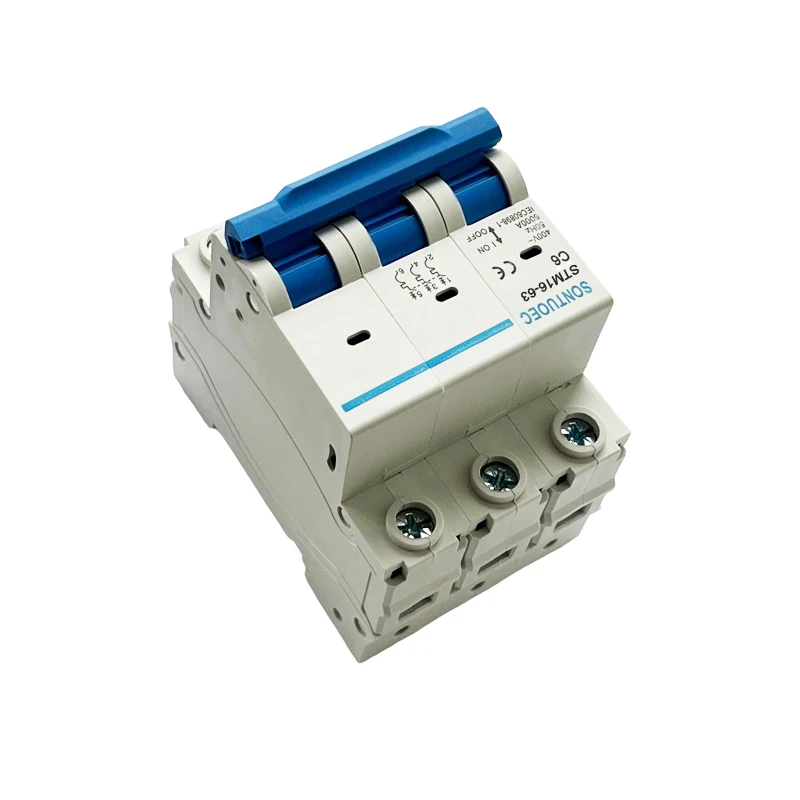

Eğri C MCB minyatür devre kesici

Curve C MCB Minyatür Devre Kesici Minyatür bir devre kesici, konutlar, ticari binalar ve endüstriyel tesisler gibi yerlerde, özellikle C eğrisi salım özelliklerinin elektrik ekipmanlarını ve kişisel güvenliği korumak için gerekli olduğu devrelerde yaygın olarak kullanılmaktadır.

modeli:STM16-63

Talep Gönder

Ürün Açıklaması

Model	STM16-63
STANDART	IEC60898-1
Direk	1p, 2p, 3p, 4p
Kısa devre kırma kapasitesi	3ka, 4.5ka, 6ka
Derecelendirilmiş Akım (in)	1,2,4,610,16,20,25,32,40,63a
Derecelendirilmiş Voltaj (BM)	AC230 (240)/400 (415) v
Derecelendirilmiş Sıklık	50/60Hz
Açma eğrisi	B, C, D
Manyetik sürümler	B Eğri: 3 inç ile 5 arasında
	C Eğri: 5 inç ve 10 inç arasında
	D Eğrisi: 10 inç ve 14 inç arasında
Elektro-mekanik dayanıklılık	üzerinde 6000 döngü

Özellikler ve faydalar

 Küçük boyut ve hafif: Curve C MCB Minyatür Devre Kesici, kolay kurulum ve alan tasarrufu için kompakt bir tasarıma sahiptir.

 Güvenilir çalışma: Kesin salım eğrisi ve güvenilir elektromanyetik salım cihazı sayesinde, hatalı devreyi hızlı bir şekilde kesebilir ve elektrikli ekipmanların hasarını önleyebilir.

 Çoklu koruma fonksiyonları: Kısa devre korumasına ek olarak, devrelerin güvenliğini kapsamlı bir şekilde koruyan aşırı yük koruması ve aşırı voltaj koruma fonksiyonlarına sahiptir.

 Güçlü uygulanabilirlik: Curve C tipi salım eğrisi, farklı devrelerin ihtiyaçlarını karşılayabilen aydınlatma, soketler vb. Gibi geleneksel yükler için geçerlidir.

Operasyon ilkesi

Curve C MCB'nin çalışma prensibi esas olarak akımın izlenmesine ve bağlantısı kesme mekanizmasının etkisine dayanmaktadır. Devredeki akım belirlenen değeri aştığında, elektromanyetik salım mekanizması devreyi kesmek için hızlı bir şekilde hareket edecektir. Aynı zamanda, termal salım da akım aşırı yüklenmesi sırasında ısınır, bimetal bükülür ve serbest bırakma mekanizmasını harekete geçirir, böylece devreyi keser. Eğri C tipi salım eğrisi, aşırı yük koşulları altında, devre kesicinin bazı yüklerin kısa süreli aşırı yük gereksinimlerini karşılamak için daha yavaş bir salım hızına sahip olduğu anlamına gelir.

Seçim ve kurulum önlemleri

Akım derecesini yükle eşleştirme: eğriyi C MCB'ler satın alırken, devre kesicinin akım derecelendirmesinin, ekipmana zarar verebilecek veya anormal bir kopukluğu tetikleyebilecek aşırı yüklenmiş kullanımı önlemek için devrenin yüküyle eşleşmesini sağlamak gerekir.

Çalışma özelliklerinin seçimi: Eğri C sıyrılma eğrileri çoğu geleneksel yükler için uygundur, ancak kesin seçimin devrenin uygulama gereksinimleri ile belirlenmesi gerekecektir.

Kurulum Konumu: MCB, devrenin güvenliğini ve güvenilirliğini sağlamak için bir dağıtım veya anahtar kutusuna kurulmalıdır. Aynı zamanda, arıza durumunda zamanında önlemler alınabilmesi için çalıştırılması ve izlenmesi kolay olduğu bir yere kurulmalıdır.

Düzenli muayene ve bakım: Eğrinin uygun şekilde işleyişini sağlamak için düzenli olarak denetlenmesi ve korunması gerekir. Bu, devre kesicinin kontaklarının iyi durumda olup olmadığını, bağlantısı kesme mekanizmasının esnek olduğunu vb.
