Eğri D MCB minyatür devre kesici

Bir dizi uluslararası güvenlik standartlarına ve yetkili sertifikalara uyarak, Curve D MCB minyatür devre kesici, elektrik sistemleri için güvenilir bir koruma sağlar ve yüksek güvenlik ve stabilitenin gerekli olduğu çeşitli uygulamalarda yaygın olarak kullanılır. Eğri D MCBS'yi seçerken ve kullanırken, seçimin belirli elektrik sistemi gereksinimlerine ve yük özelliklerine dayanması ve ilgili kurulum ve bakım kodlarının takip edilmesi önerilir.

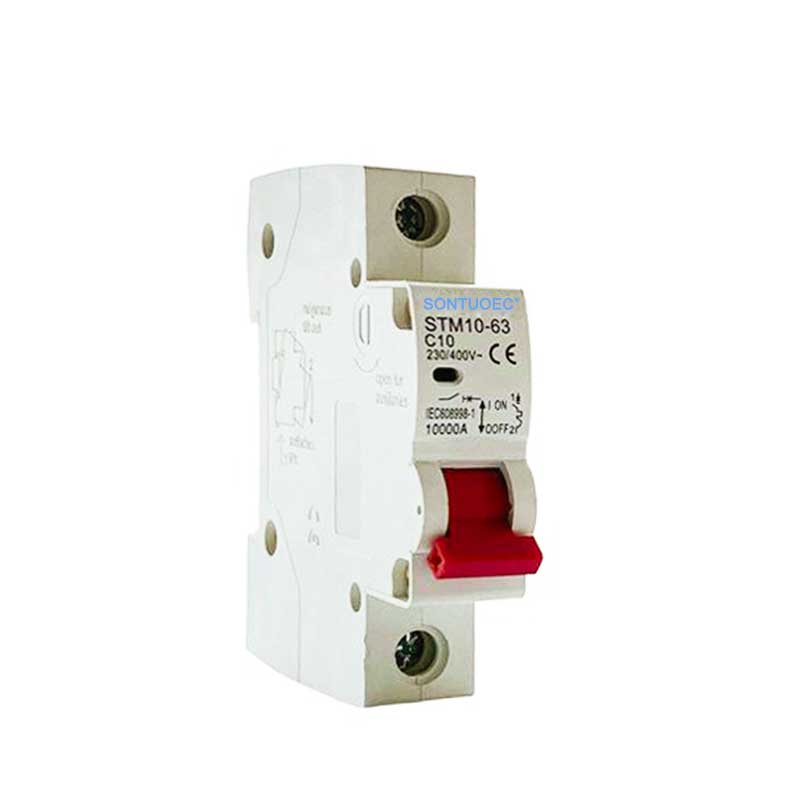

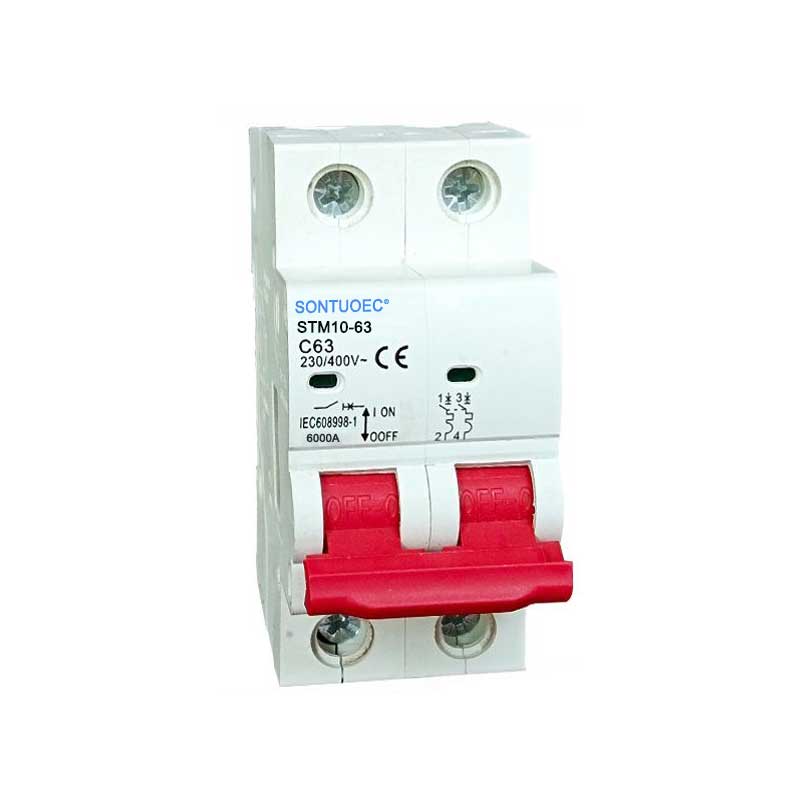

modeli:STM10-63

Talep Gönder

Ürün Açıklaması

Standart		IEC/EN 60898-1
Elektrik özellikler	Dereceli akım	A	1,2,4,610,16,20,25,32,40,63a
	Kutuplar	P	1p, 2p, 3p, 4p
	Nominal Voltaj UE	V	AC 230/400
	Yalıtım voltajı kullanıcı arayüzü	V	500
	Nominal frekans	Hz	50/60
	Nominal kırılma kapasitesi	A	3000, 4500, 6000
	Nominal Dürtü dayanıklı voltaj (1.2/50) UIMP	V	4000
	1 dakika için ind.freq.	KV	2
	Kirlilik derecesi		2
	Termo-manyetik salınım özelliği		B, C, D
Mekanik özellikler	Elektrik Yaşam	t	4000
	Mekanik Yaşam	t	10000
	Koruma derecesi		IP20
	Ayar için referans sıcaklığı termal eleman	ºC	30
	Ortam sıcaklığı (günlük ortalama ≤35ºC ile)	ºC	-5 ~+40 (Özel uygulama lütfen bakın sıcaklık telafisi düzeltmesi)
	Saklama sıcaklığı	ºC	-25 ~+70
Kurulum	Terminal bağlantı türü		Kablo/Pin tipi BUSBAR
	Kablo için Terminal Boyut Üst/Alt/Alt	MM2	25
		AWG	18-3
	BUSBAR İÇİN TERMİ BÜYÜK Üst/Alt	MM2	25
		AWG	18-3
	Sıkma torku	N*m	2
		In-lbs	18
	Montaj		Hızlı klip cihazı vasıtasıyla DIN Rail EN 60715 (35mm)
	Bağlantı		Üstten ve alttan

Ürün özellikleri

 Nominal akım ve voltaj: Eğri D MCB'ler, 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, vb. Gibi çok çeşitli nominal akımlar ve ayrıca 110V, 220V, 400V, vb.

Geri Çekme Özellikleri: Eğri D MCB'ler özellikle, darbeli akımlar, küçük motorlar, vb. Üreten elektrikli ekipmanlar gibi büyük inruş akımları üreten yüksek endüktif yükler ve dağıtım sistemleri için uygundur. Anlık kırma akımı, nominal akımın 10-40 katıdır, yani devreleri hızlı bir şekilde kesebilir ve akımdaki ani artışlar sırasında ekipmanı hasardan koruyabilir.

 Kısa devre koruması: D-eğrisi MCB'ler, devreleri kısa devre akımlarından güvenilir bir şekilde koruyabilen bazı ürünler için 6KA'nın nominal kısa devre kırma kapasitesi gibi yüksek kısa devre kırma kapasitesine sahiptir.

 Güvenlik Standartları ve Sertifikalar: Bu ürünler genellikle En/IEC 60898, AS/NZS 60898.1, IEC60947-2, vb. Gibi bir dizi uluslararası güvenlik standardı ile uyumludur ve ürünlerin güvenli ve güvenilir olmasını sağlamak için CE, CB, CCC, TUV, vb.

Curve D MCB Miniature Circuit Breaker
