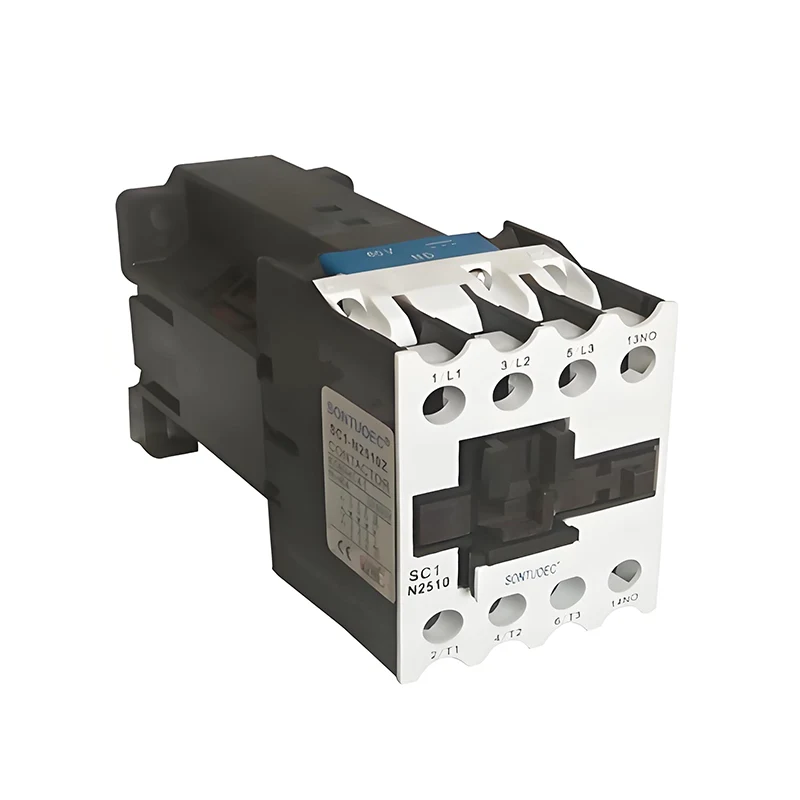

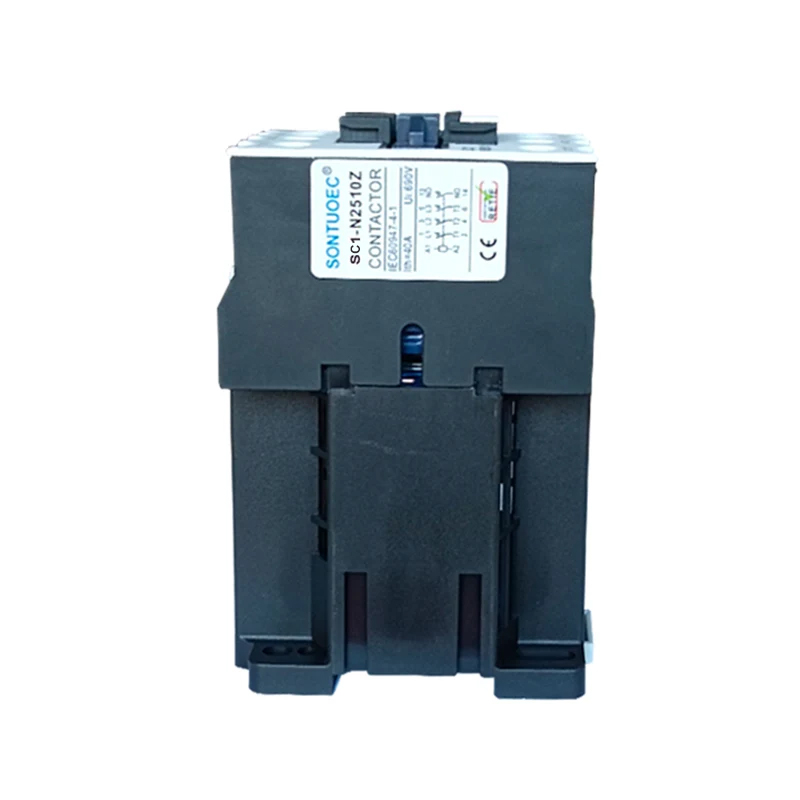

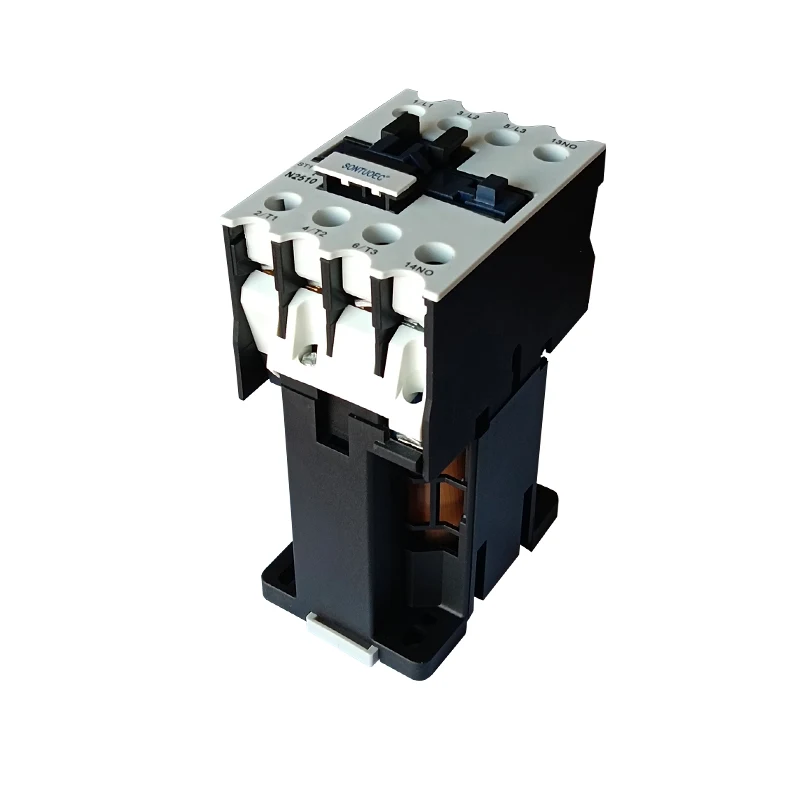

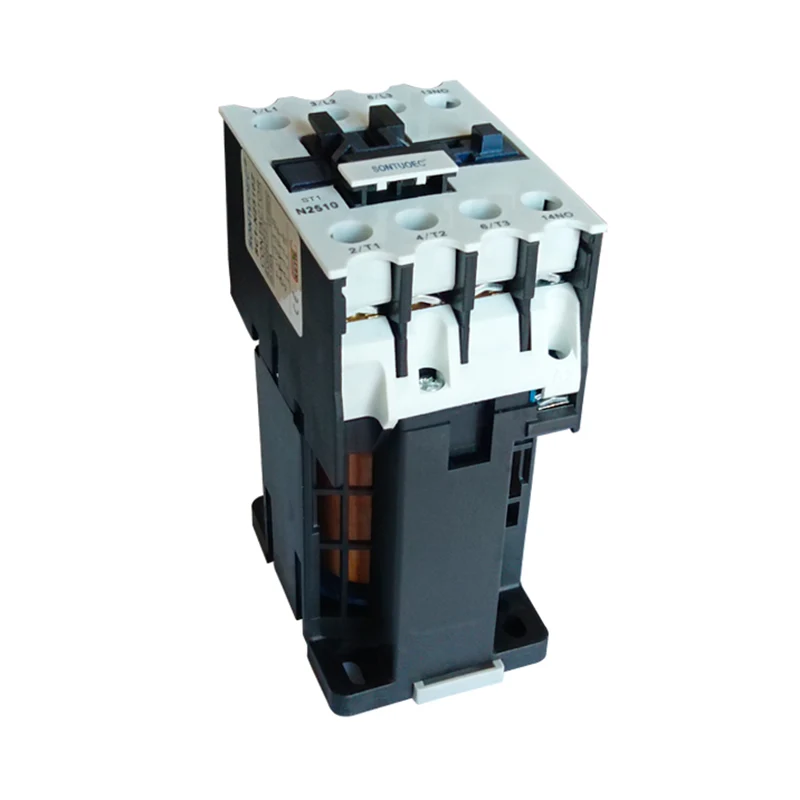

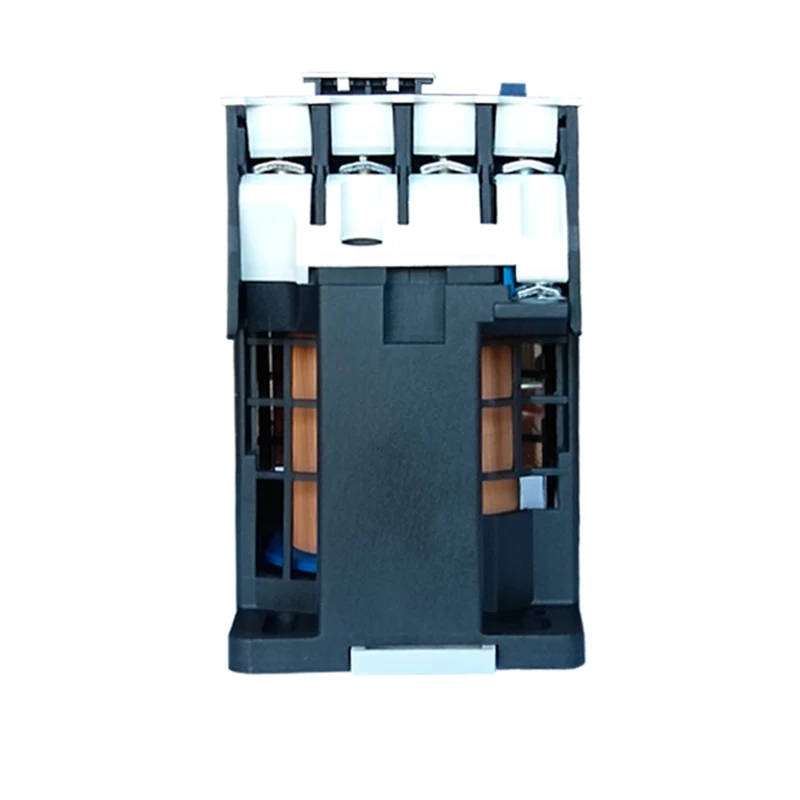

DC manyetik kontaktör

Operasyon ilkesi

Bir DC manyetik kontaktörünün bobini enerjilendirildiğinde, bobindeki DC akımı manyetik bir alan oluşturur. Bu manyetik alan, statik demir çekirdeğinin hareketli demir çekirdeğini çeken elektromanyetik emiş üretmesine neden olacak ve böylece temas sistemini harekete geçirecektir. Normalde, normal olarak kapalı kontaklar açılır ve normalde açık kontaklar kapanır ve devrenin açma/kapama kontrolünü gerçekleştirir. Bobin enerjilendirildiğinde, elektromanyetik emiş kaybolur, hareketli demir çekirdek yay hareketi altında sıfırlanır ve kontaklar orijinal durumlarına geri döner.

Ana yapı ve özellikler

Elektromanyetik Sistem: Bobin, statik demir çekirdek ve hareketli demir çekirdeği ve diğer bileşenler dahil, manyetik alan üretmenin ve kontakların etkisini kontrol etmenin temel kısmıdır.

Kontak Sistemi: Normalde açık kontaklar ve normalde kapalı kontaklar dahil, devreyi açık ve kapalı kontrol etmek için kullanılır. Temas malzemeleri genellikle iyi elektriksel iletkenliğe ve yüksek sıcaklık performansına sahiptir.

Arc Söndürme Cihazı: Kontağı bozulduğunda, teması hasardan korumak için arkı söndürmek için kullanılır. Büyük kapasiteli kontaktörler için, ark söndürme cihazının tasarımı özellikle önemlidir.

DC manyetik kontaktör basit yapı, güvenilir eylem, uzun ömür ve kolay bakım ile karakterizedir. Aynı zamanda, DC güç kaynağı kullanımı nedeniyle düşük enerji tüketimi ve gürültüye sahiptir.

Seçim ve önlemler

Bir DC manyetik kontaktörü seçerken, aşağıdaki faktörlerin dikkate alınması gerekir:

Nominal Voltaj: Seçilen kontaktörün nominal voltajının devredeki DC voltajıyla eşleştiğinden emin olun.

Nominal Akım: Devredeki yük akımı miktarına göre, uygun nominal akım değerine sahip bir kontaktör seçin. Aynı zamanda, kontaktörün aşırı yük kapasitesini ve kısa devre dayanıklı kapasitesini de dikkate almak gerekir.

Temas formu ve numarası: Devre kontrolünün talebine göre, uygun temas formunu ve numarasını seçin. Örneğin, normalde açık veya normal olarak kapalı kontaklar gerekip gerekmediği ve kaç kişiye ihtiyaç vardır.

Marka ve Kalite: Kontaktörün güvenilirliği ve hizmet ömrünü sağlamak için tanınmış markaları ve yüksek kaliteli ürünleri seçin. Ayrıca, ürünün satış sonrası hizmeti ve teknik destek gibi faktörleri de göz önünde bulundurun.

DC manyetik kontaktörleri kullanırken, aşağıdaki konulara dikkat etmeniz gerekir:

Doğru Kablolama: Devre arızasına veya kontaktöre hasar veren yanlış kablolamayı önlemek için kontaktörün kablolamasının doğru olduğundan emin olun.

Düzenli muayene ve bakım: Kontakların temizlenmesi, bobin direncinin kontrol edilmesi ve yalıtım direncinin kontrol edilmesi de dahil olmak üzere kontaktörü düzenli olarak inceleyin ve koruyun. Kontaktörün iyi çalışır durumda olduğundan emin olun.

Aşırı yükleme ve kısa devre yapmaktan kaçının: Kontaktöre zarar vermekten ve devrenin stabilitesini etkilemek için kontaktörün aşırı yükleme veya kısa devre altında uzun süre çalışmasına izin vermekten kaçının.
