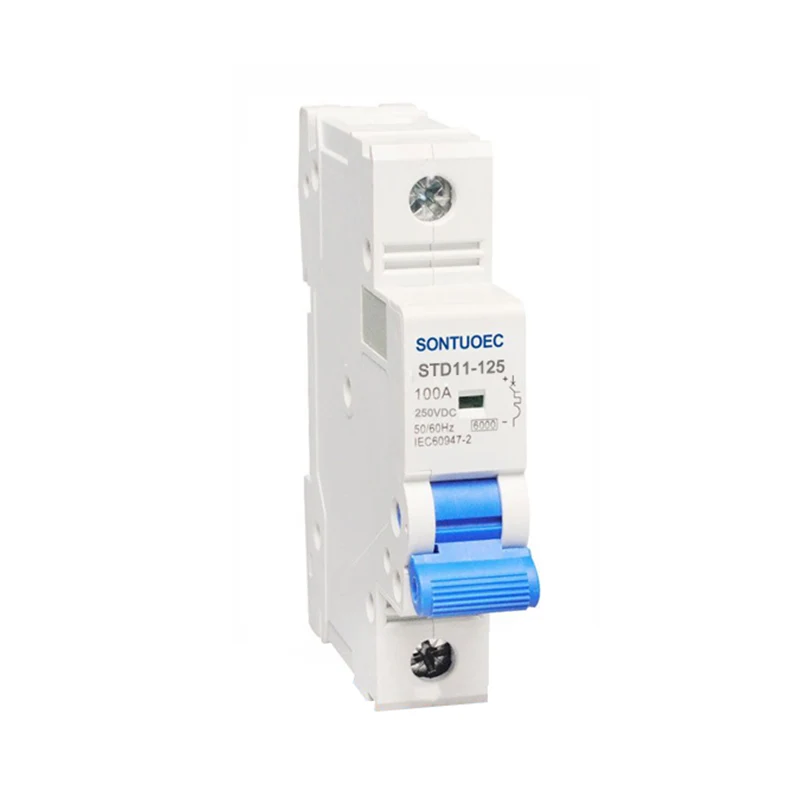

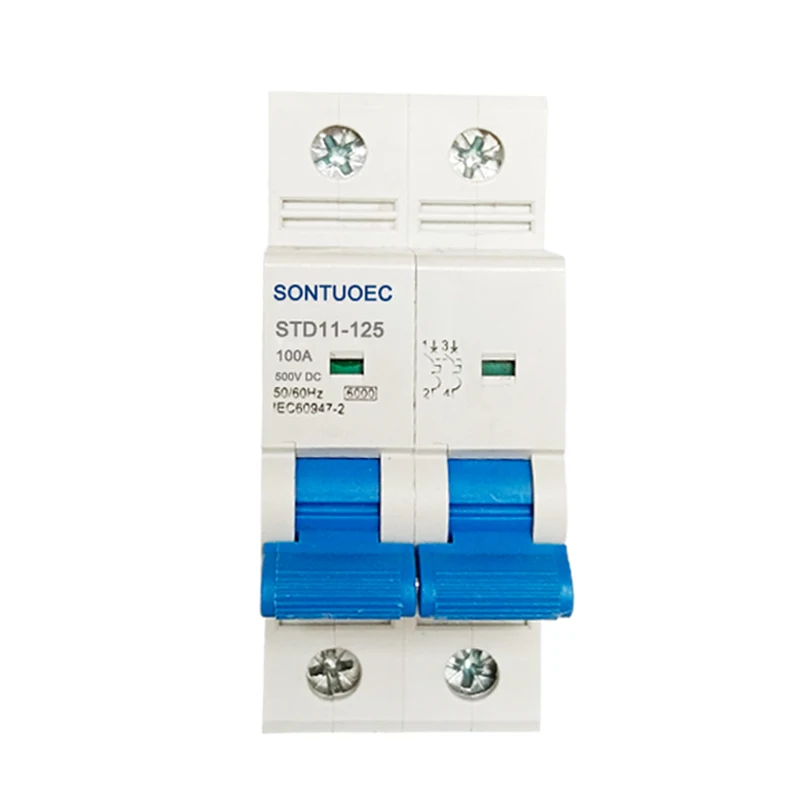

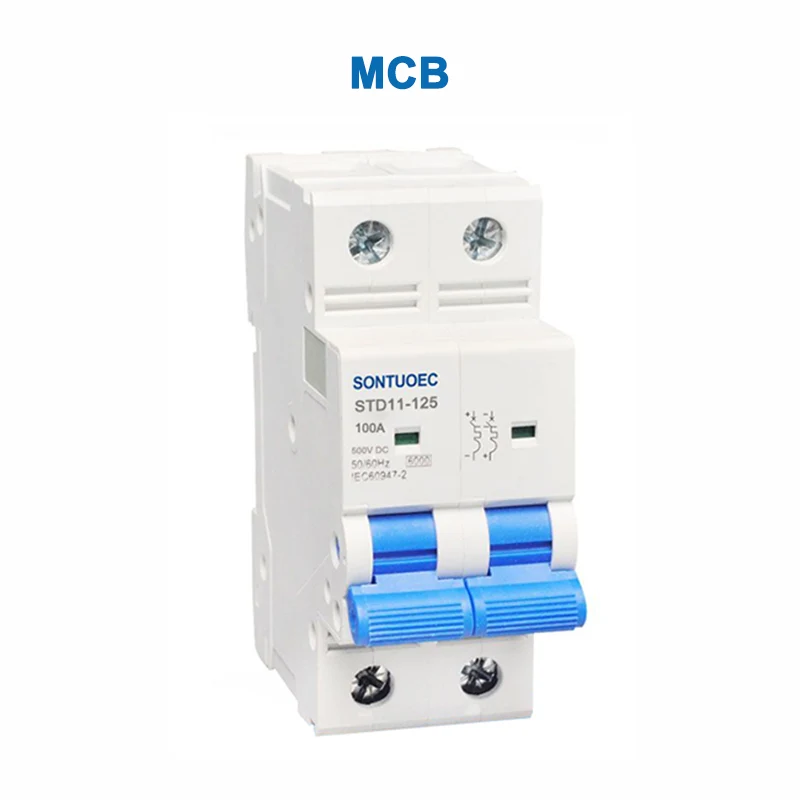

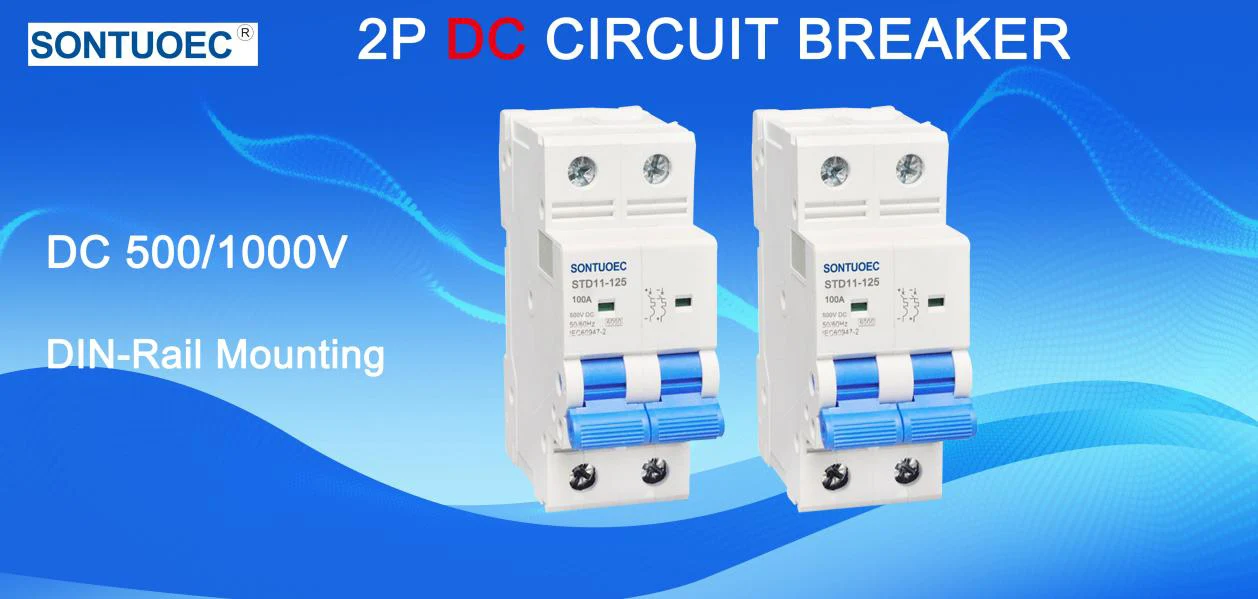

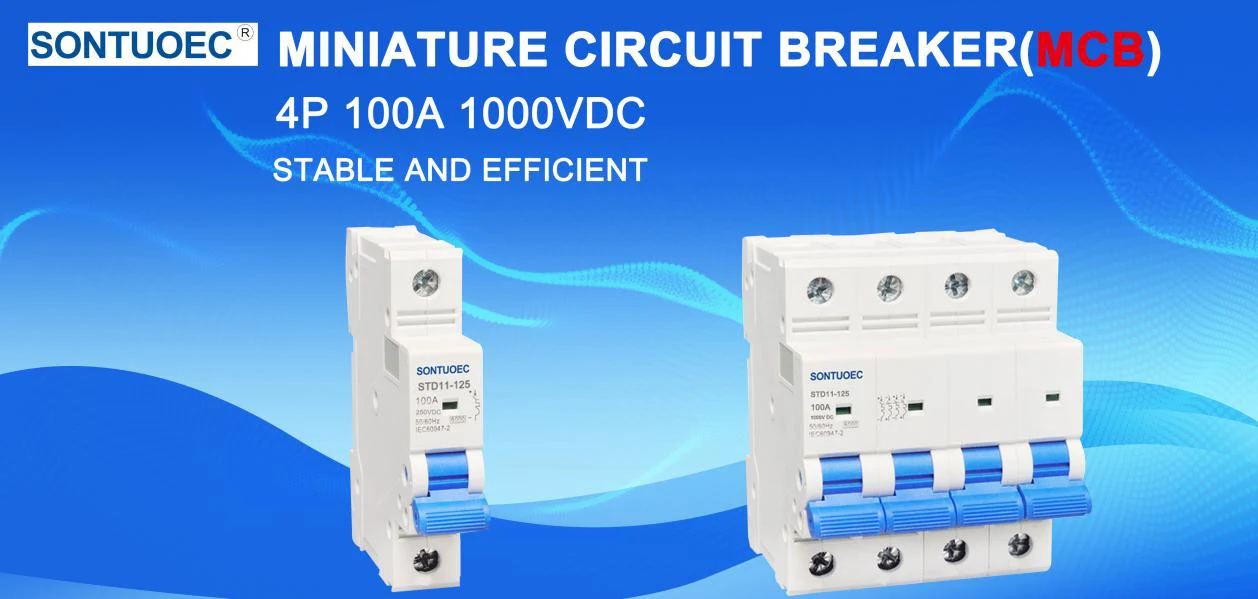

DC MCB minyatür devre kesici, DC devrelerinde otomatik çalışma için özel olarak tasarlanmış bir elektrik anahtarıdır. Ana işlevi, otomatik cihazları aşırı yüklerden, kısa devrelerden ve diğer arıza tehlikelerinden korumak ve tüm güç sisteminin güvenliğini sağlamaktır. Devreden akan akım DC MCB'nin derecesini aştığında veya devrede sızıntı akımı tespit edildiğinde, DC MCB devreyi otomatik olarak ayırır ve böylece devrenin aşırı yük, kısa devre veya sızıntı nedeniyle hasar görmesini önler.

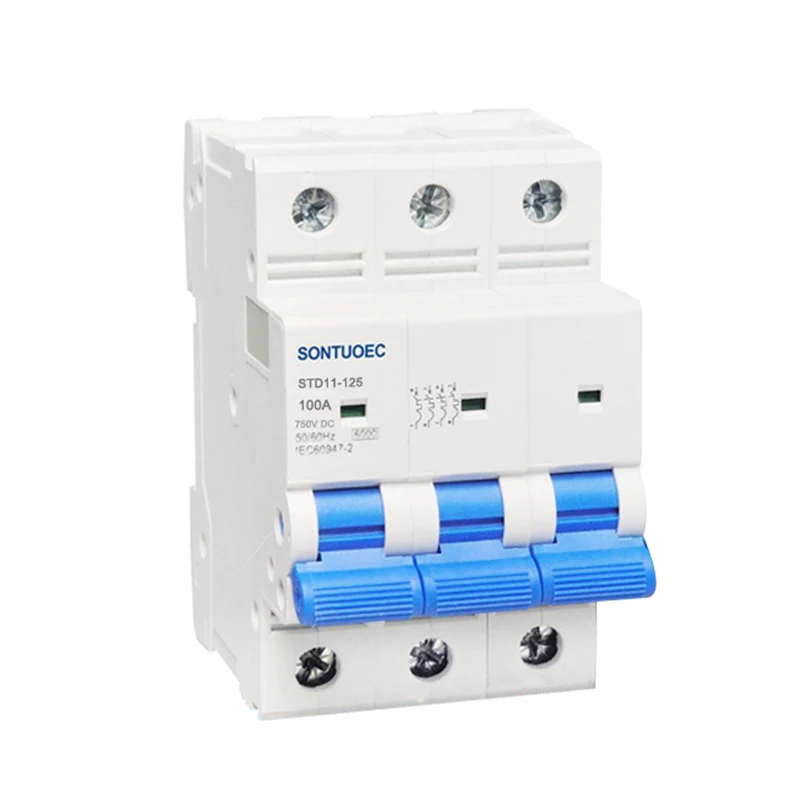

Model |

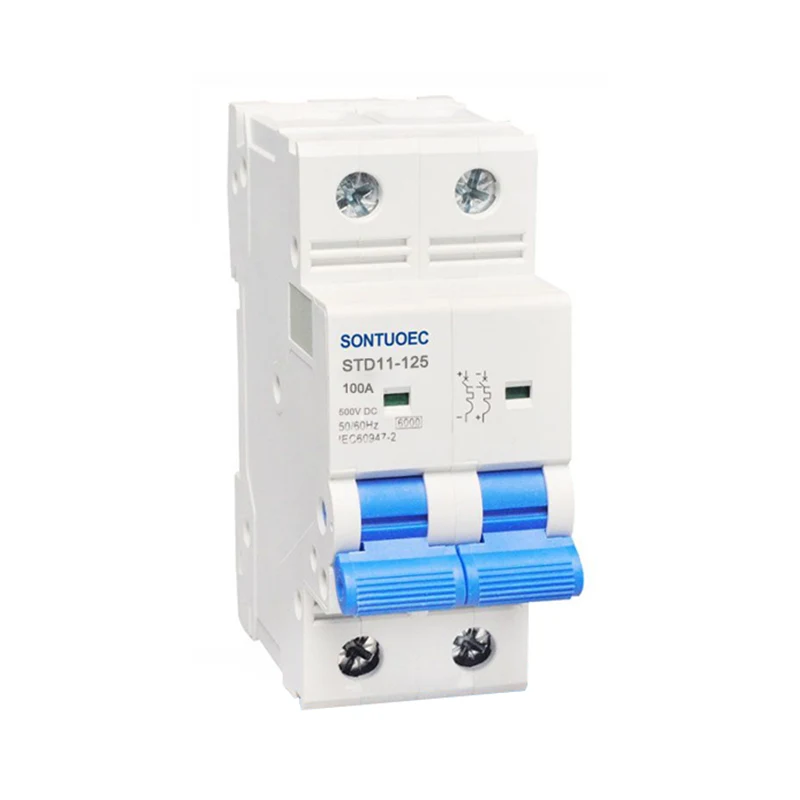

STD11-125 |
Standart |
IEC60898-1 |

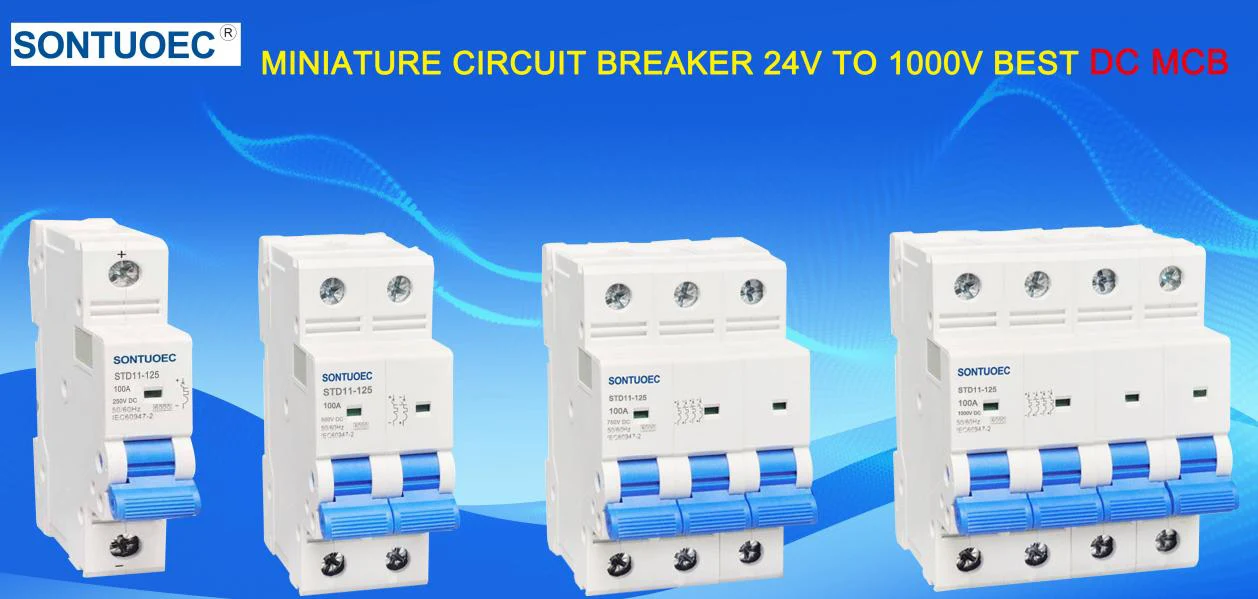

Direk |
1p, 2p, 3p, 4p |
Açma eğrisi |
B, C, D |
Nominal kısa devre kapasitesi (ICN) |
3ka, 4.5ka, 6ka |
Değerlendirilmiş Akım (In) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Nominal Voltaj (UE) |
DC 24,48,120,250,500,750,1000 |
Manyetik sürümler |
B eğrisi: 3 inç ve 5 arasında C eğri: 5in ile 10in arasında D eğri: 10in ile 14in arasında |
Elektro-mekanik dayanıklılık |
6000'den fazla döngü |

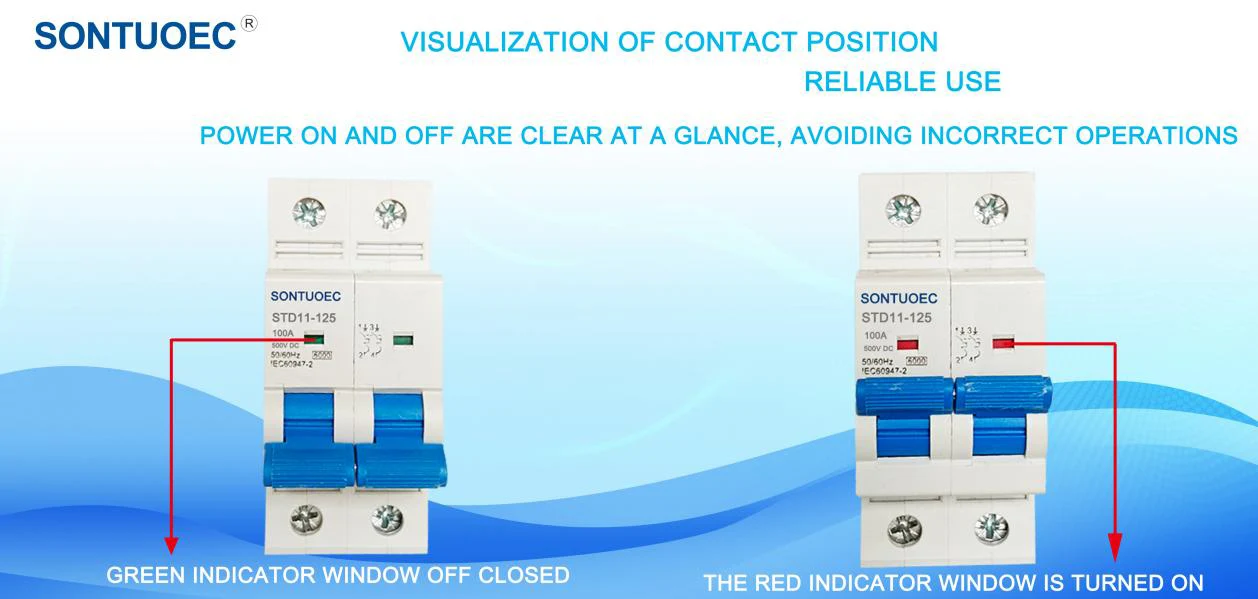

Operasyon ilkesi
DC MCB minyatür devre kesicinin çalışma prensibi, elektrik akımının termal ve elektromanyetik etkilerine dayanmaktadır. Sürekli bir aşırı akım bir DC MCB'den aktığında, dahili bimetal, mekanik mandalı serbest bırakan ve devreyi kesen bükme ile ısıtılır ve saptırılır. Ek olarak, kısa devre durumunda, akımdaki ani artış, DC MCB'nin forvet bobini veya solenoid ile ilişkili pistonun elektromekanik olarak yer değiştirmesine neden olur, bu da devreyi kesmek için yolculuk mekanizmasını tetikler.

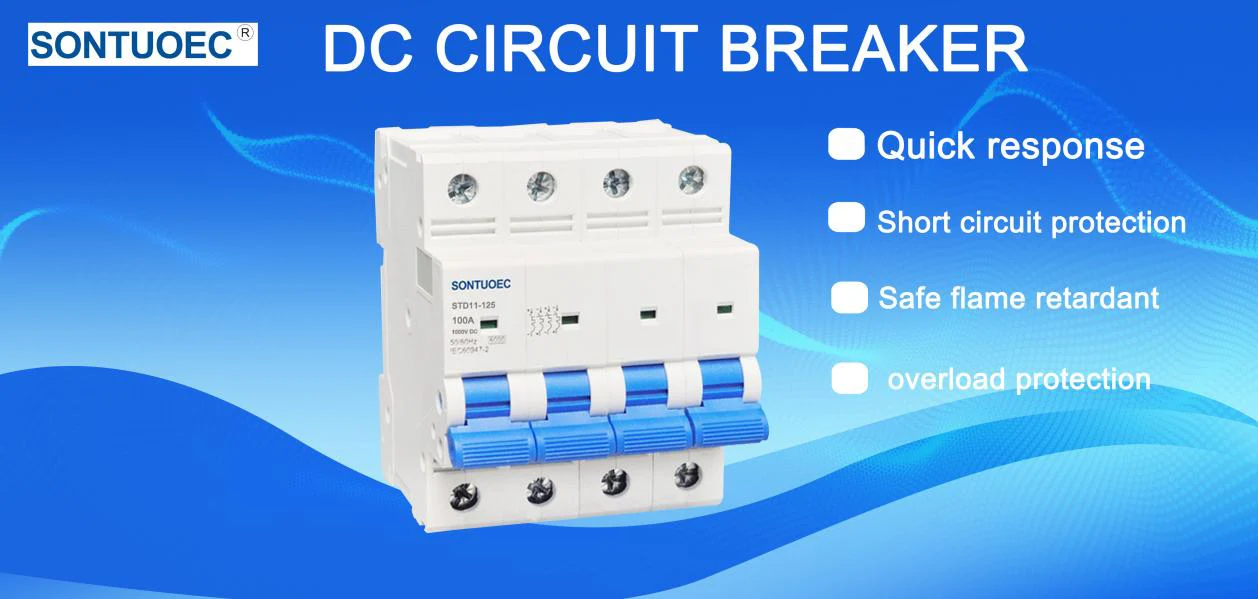

Özel ark söndürme ve akım sınırlayıcı sistemi: DC MCB, DC dağıtım sisteminin arıza akımını hızlı bir şekilde kırabilen ve ARC'nin üretilmesini ve yayılmasını önleyebilen özel bir ark söndürme ve akım sınırlayıcı sistemi benimser.
Yüksek hassasiyet ve hızlı yanıt: DC MCB, küçük sızıntı akımlarını tespit edebilir ve çok kısa sürede devreyi keserek anında koruma sağlayabilir.
Yeniden Kullanılabilir: Geleneksel sigortaların aksine, DC MCB bir yolculuktan sonra manuel veya otomatik olarak sıfırlanabilir ve değiştirme ihtiyacını ortadan kaldırabilir.
Mevcut çoklu geçerli derecelendirme: DC MCB'ler çeşitli farklı akım derecelendirme özelliklerinde mevcuttur.
Polarize olmayan ve polarize: Piyasadaki DC MCB'ler esas olarak polarize ve polarize olmaz. Polarize DC MCB'lerin bağlanırken akımın yönüne özel dikkat göstermesi gerekirken, polarize olmayan DC MCB'ler akım akışının yönüne bakılmaksızın güvenlik koruması sağlayabilir.
DC MCB'ler, veri merkezleri, fotovoltaik enerji üretim sistemleri, enerji depolama sistemleri ve şarj yığınları gibi DC güç korumasının gerekli olduğu yerlerde yaygın olarak kullanılır. Özellikle akımın yönünün genellikle iki yönlü (şarj/deşarj modu) olduğu enerji depolama piyasasında, polarize olmayan DC MCB'lerin kullanılması gerekir.
