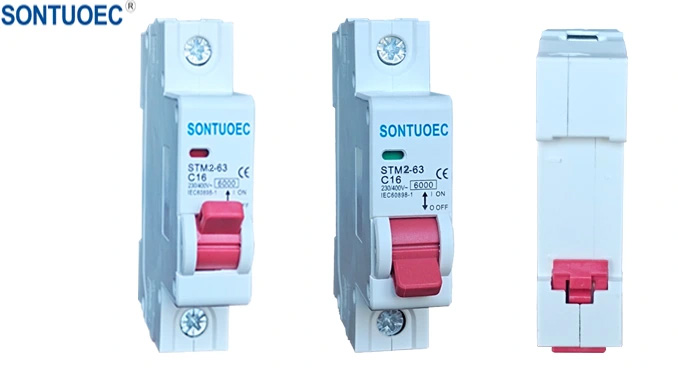

DIN ray tipi MCB, DIN rayının standartlaştırılmış kurulumunu minyatür devre kesicinin devre koruma fonksiyonu ile birleştirir. Esas olarak, aşırı yük veya kısa devre gibi anormal bir durum olduğunda akımı hızlı bir şekilde keserek devreleri ve ekipmanı korumak için elektrik sistemlerinde kullanılır. Aynı zamanda, DIN rayı montaj yöntemi nedeniyle kurulum, değiştirme ve bakım işlemini daha uygun ve standartlaştırır.

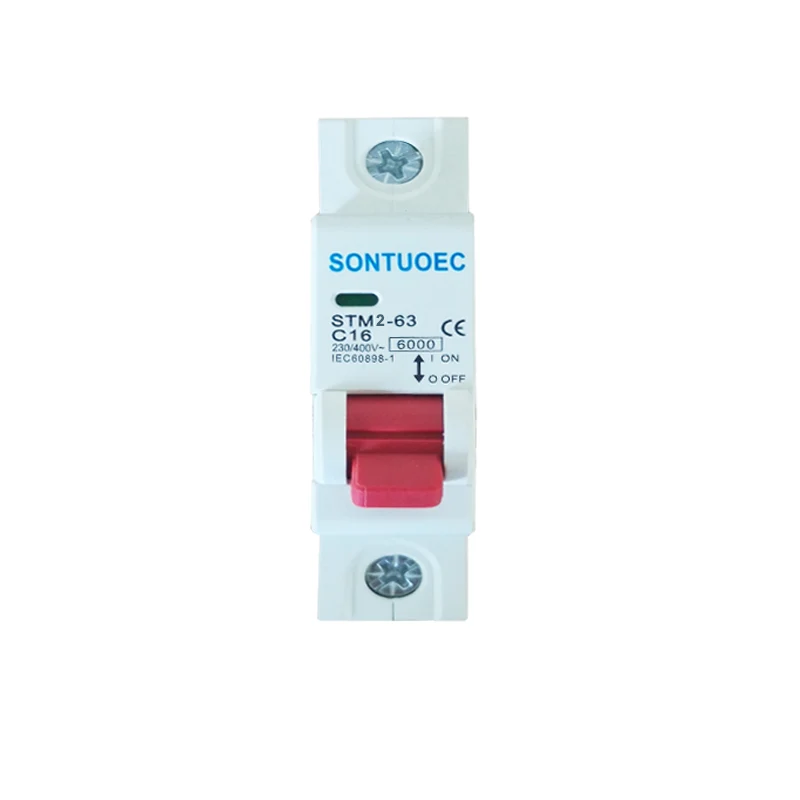

Model |
STM2-63 |
STANDART | IEC60898-1 |

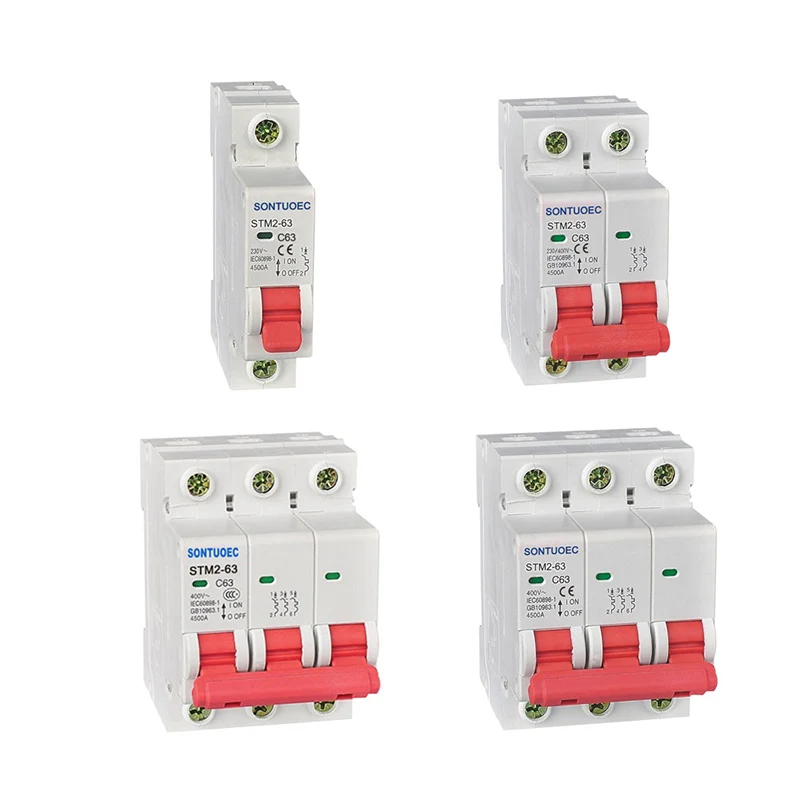

Direk |
1p, 2p, 3p, 4p |
Değerlendirilmiş Akım (In) |
1,2,4,610,16,20,25,32,40,63a |
Nominal Voltaj (BM) |
AC230 (240)/400 (415) v |
Kırılma kapasitesi | 3ka, 4ka, 5ka, 6ka |
Nominal frekans |
50/60Hz |
Açma eğrisi |
B, C, D |
Manyetik sürümler |
B eğrisi: 3 inç ve 5 arasında |
C eğri: 5in ve 10 inç |
|
D eğri: 10in ile 14in arasında |
|
Elektro-mekanik dayanıklılık |
6000'den fazla döngü |
DIN rayı, ekipman raflarında devre kesicileri ve endüstriyel kontrol ekipmanlarını montaj için yaygın olarak kullanılan standart bir metal ray türüdür. DIN, “Deutsche Enstitüsü Für Normung” anlamına gelir ve farklı üreticilerden bileşenler arasında uyumluluk ve değiştirilebilirlik sağlayarak evrensel olarak değiştirilebilir. Yaygın bir DIN rayı türü, elektriksel endüstriyel kontrol ürünlerini ve devre kesiciler, motor kontrolörleri vb.
Standart kurulum: DIN Demiryolu Tipi MCB, kurulum işlemini daha standart ve kullanışlı hale getiren DIN ray montaj yöntemini benimser. Kullanıcıların devre kesiciyi yalnızca raydaki ilgili konuma eklemesi gerekir ve kurulum karmaşık kablolama ve sabitleme adımları olmadan tamamlanabilir.

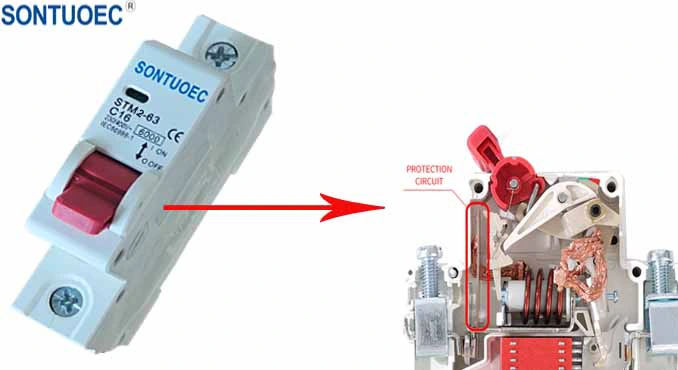

Devre Koruması: Minyatür devre kesici olarak, DIN Rail tipi MCB aşırı yük koruması ve kısa devre koruması ile donatılmıştır. Devrede aşırı yük veya kısa devre olduğunda, akımı hızlı bir şekilde keserek arızanın genişlemesini ve ekipman hasarını önleyebilir.
Esneklik: DIN ray sistemi, DIN Rail tipi MCB'lerin gerektiğinde devrenin farklı yerlerinde esnek bir şekilde yapılandırılmasına izin veren çok çeşitli montaj pozisyonları ve alan seçenekleri sunar.
Bakım kolaylığı: Standart montaj sayesinde, DIN ray tipi MCB'lerin değiştirilmesi ve bakım süreci de çok daha basit ve daha hızlıdır. Kullanıcı sadece hatalı devre kesiciyi raydan çıkarır ve yeni bir tane ekler.
