Devre kesici

Disjuntor devre kesici, devreyi korumak için kullanılan bir tür anahtarlama cihazıdır, aşırı yük, kısa devre ve devredeki diğer arızalar olduğunda, arızanın devredeki ekipmanı genişletmesini ve hasar görmesini önlemek için devreyi hızlı bir şekilde kesebilir. Küçük boyutu, hafif, kolay kurulum ve diğer özellikleri nedeniyle, minyatür devre kesici, konut, ticari ve endüstriyel alanlarda terminal aletleri için bir koruma unsuru olarak yaygın olarak kullanılmaktadır.

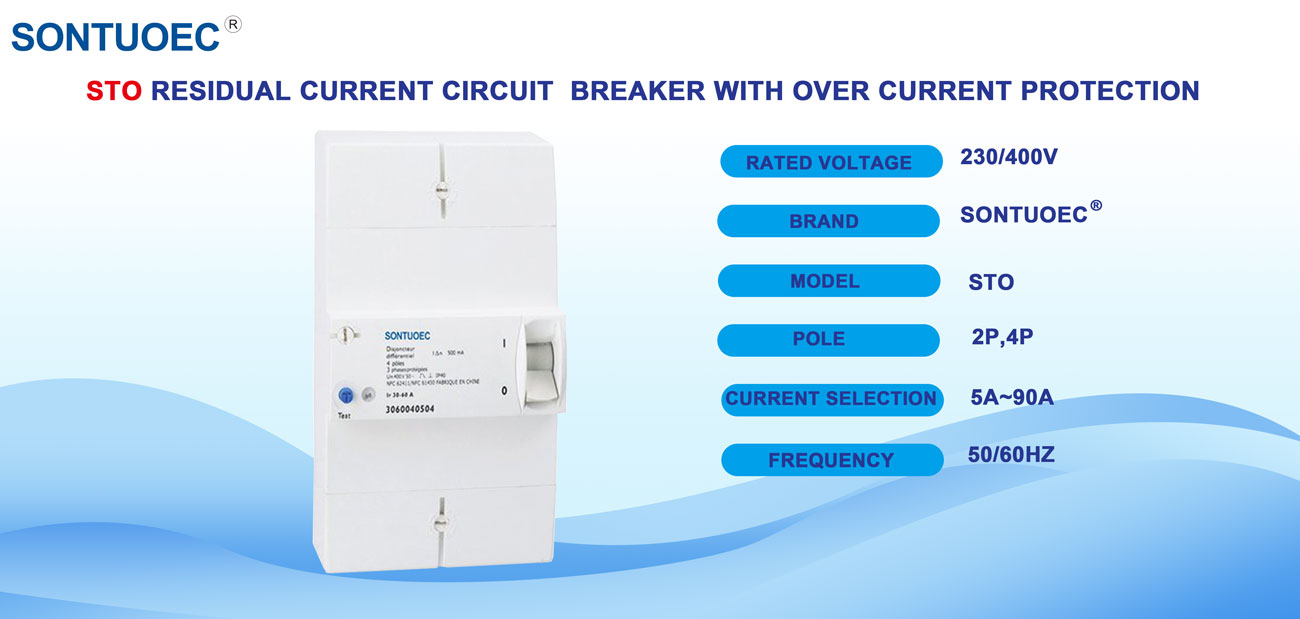

modeli:STO

Talep Gönder

Ürün Açıklaması

Model	Sarkan
Standart	IEC61009-1, IEC 60947-2
Nominal Duyarlılık L △ N	300.500 (MA)
Direk	2p, 4p
Nominal kısa devre kapasitesi (ICN)	3ka, 6ka, 8ka
Değerlendirilmiş Akım (In)	5 ~ 15A, 15 ~ 30A, 30 ~ 60A, 60 ~ 90A (akım ayarlanabilir)
Nominal Voltaj (BM)	230/400V
Elektro-mekanik dayanıklılık	6000'den fazla döngü

Yapı ve çalışma prensibi

 Yapı: Minyatür devre kesici genellikle temas sistemi, ark söndürme cihazı, çalışma mekanizması, bağlantıyı kesme cihazı ve kabuk ve diğer parçalardan oluşur. Bunlar arasında, temas sistemi devreyi bağlamak ve ayırmak için kullanılır; Arc söndürme cihazı, devrenin bağlantısını keserken arkı söndürmek için kullanılır ve arkın ekipman ve personelden zarar vermesini önler; Çalışma mekanizması, devre kesiciyi manuel veya otomatik olarak çalıştırmak için kullanılır; Serbest bırakma cihazı, devre arızalı olduğunda devreyi otomatik olarak kesmek için kullanılır.

 Çalışma prensibi: Minyatür devre kesicinin çalışma prensibi, akımın termal ve elektromanyetik etkilerine dayanmaktadır. Devredeki akım nominal değeri aştığında, bimetal bükülecek ve ısı ile saptırılacak, mekanik mandal bırakacak ve böylece devre kesici kontaklarını açacaktır. Aynı zamanda, elektromıknatıs, aşırı akım nedeniyle emme üretecek ve forvetin devreyi çalıştırmasına ve kesmesine neden olacaktır.

Avantajlar ve uygulamalar

Avantajları: Minyatür devre kesici küçük boyut, hafif, kolay kurulum, uzun servis ömrü ve yüksek güvenilirlik avantajlarına sahiptir. Aynı zamanda, devrenin güvenli çalışmasını sağlayabilen aşırı yük koruması, kısa devre koruması, sızıntı koruması vb. Gibi çeşitli koruma fonksiyonlarına da sahiptir.

Uygulamalar: Minyatür devre kesiciler konut, ticari ve endüstriyel alanlarda yaygın olarak kullanılmaktadır. Yerleşim alanında, genellikle ev devrelerinin güvenliğini korumak için dağıtım kutusunda bir koruma elemanı olarak kullanılır; Ticari ve endüstriyel alanlarda, devre arızasının neden olduğu ekipman hasarı ve yangın gibi kazaları önlemek için elektrikli ekipman için bir koruma elemanı olarak kullanılır.

Disjuntor Circuit Breaker
