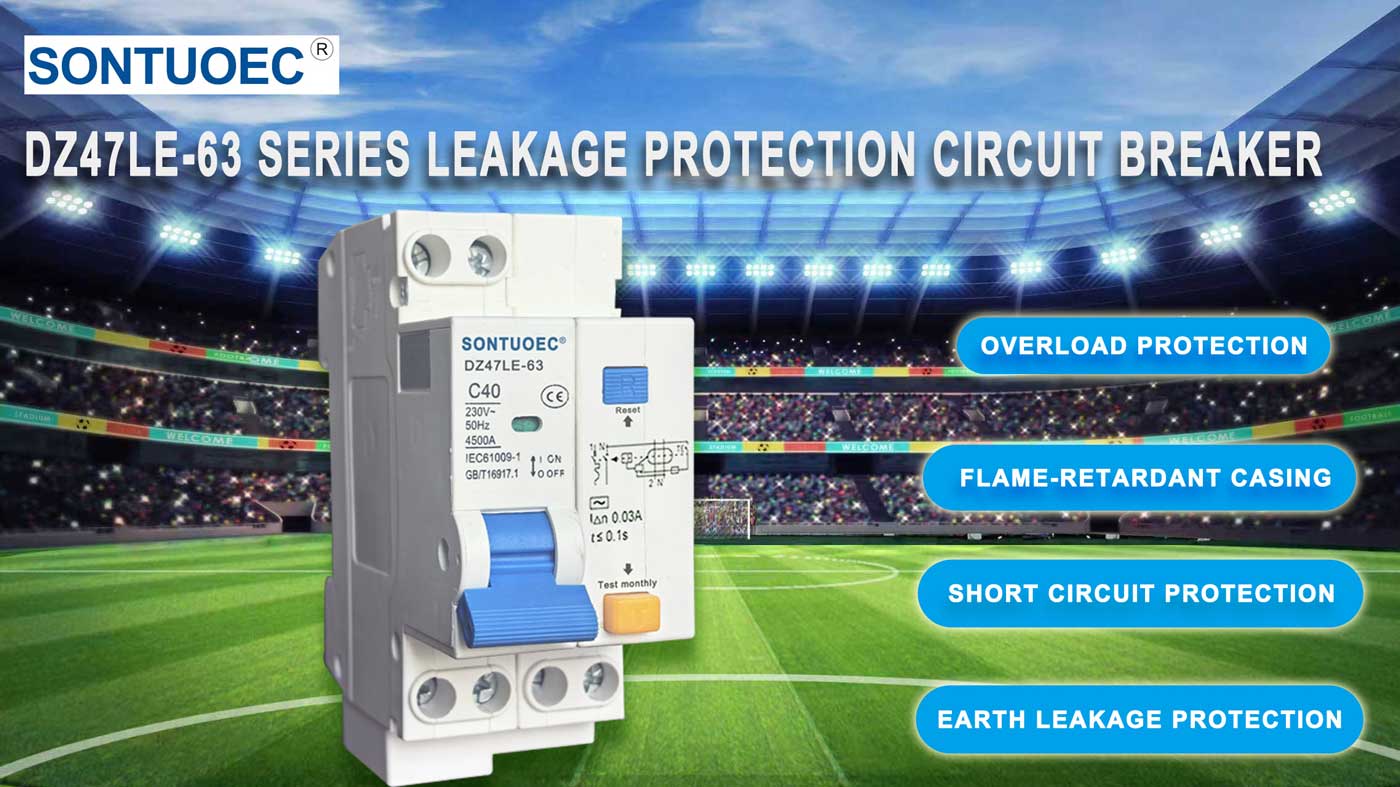

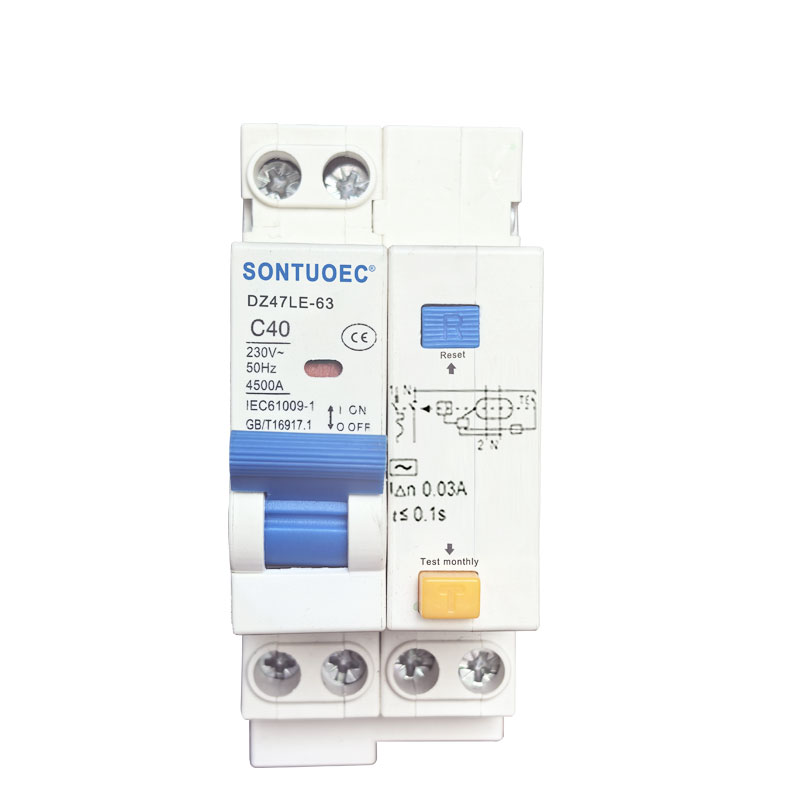

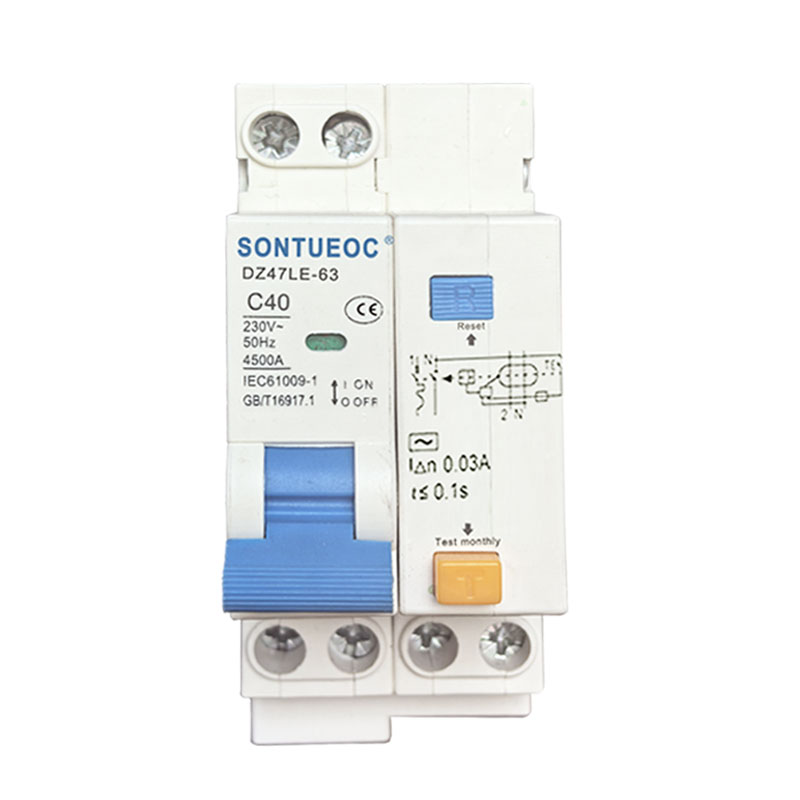

Dz47le-63 RCBO Serisi Kaçak Akım Devre Kesici

SONTUOEC, çeşitli küçük elektrikli cihazların üretiminde uzmanlaşmış Çinli tedarikçilerden/üreticilerden biridir. DZ47LE, tek kutuplu iki telli, 2 kutuplu veya 3 kutuplu, 3 kutuplu 4 telli AC 50/60Hz nominal gerilim 230V hattına uygulanabilir. 4 kutuplu ve 63A'ya kadar nominal akım. Hattı ve motoru aşırı yükten ve kısa devreden koruyabilir. Aynı zamanda seyrek hat dönüşümü ve seyrek motor çalıştırma için de kullanılabilir. IEC61009.1 standartlarına uygundur.

modeli:DZ47LE-63

Talep Gönder

Ürün Açıklaması

Teknik Parametreler:

Nominal Gerilim (V)	Nominal Kasa Akımı Inm(A)	Direkler	Nötr	Nominal AkımIn(A)	Nominal Kısa Devre Kesme Kapasitesi Icu(KA)		Nominal Akım Kaçak Kesme Akımı	Nominal Akım, Kesme Akımı (mA)
Nominal Gerilim (V)	Nominal Kasa Akımı Inm(A)	Direkler	Linel	Nominal AkımIn(A)	Kırma Kapasitesi Icu(KA)	çünkü	(mA))	Nominal Akım, Kesme Akımı (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

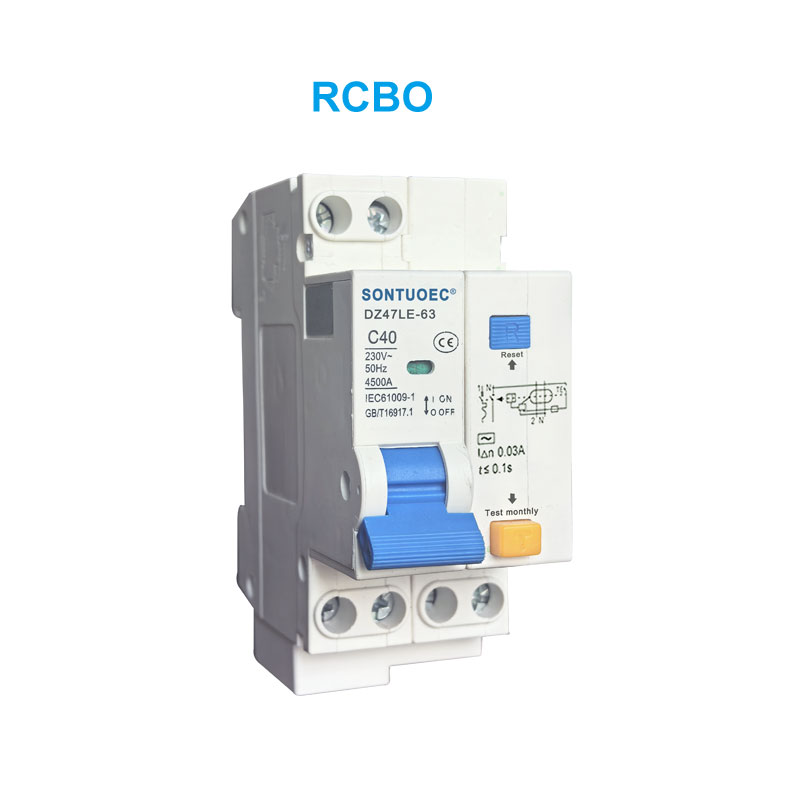

Aşırı akım korumalı DZ47LE Kaçak Akımla Çalışan Devre Kesici (Elektronik):

1. Başvuru

Personel ve yangından korunma

Aşırı yük ve kısa devrelere karşı kablo ve hat koruması

2. RCBO'yu seçmenin genel kuralları:

a.Nominal artık çalışma akımı

≤ 30 mA'da: doğrudan temas durumunda ek koruma ≤300 mA'da: toprak kaçak akımları durumunda önleyici yangın koruması

b.Tripleme sınıfı

AC sınıfı - İster hızlı uygulansın ister yavaş yavaş artsın sinüzoidal, alternatif akımlar için açma sağlanır.

c.Açma eğrisi

C eğrisi (5-10 In) devrelerin aşırı yüklere ve kısa devrelere karşı korunması ve kontrolü; Düşük ani akıma sahip dirençli ve endüktif yükler için koruma.

D eğrisi (10-14 In) aşırı yüklere ve kısa devrelere karşı devrelerin korunması ve kontrolü; Devre kapanışında yüksek ani akımla yükleri besleyen devreler için koruma (LV/LV trafolar, arıza lambaları).
