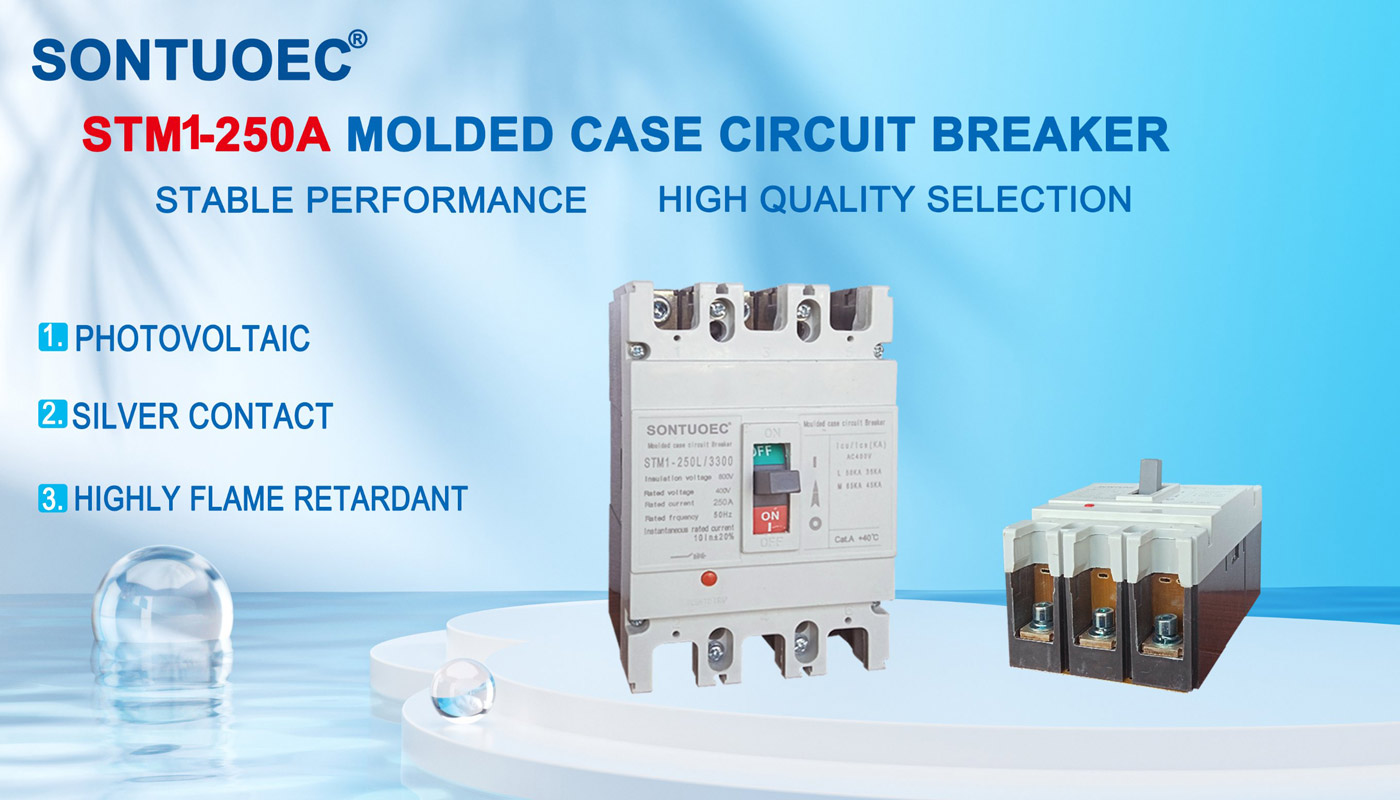

Elektrikli Kalıplanmış Kutulu Devre Kesici

Elektrikli Kalıplanmış Kutulu Devre Kesici, aşırı yük, kısa devre ve düşük voltaj gibi koruma fonksiyonlarına sahip bir tür elektrikli ekipmandır. Çalışma prensibi, normal çalışma koşullarında devre kesicinin kapalı durumda olmasıdır; devre aşırı yüklendiğinde, kısa devre veya düşük voltajda ve diğer arızalarda devre kesici, devreyi ve ekipmanın güvenliğini korumak için otomatik olarak devreyi kesecektir.

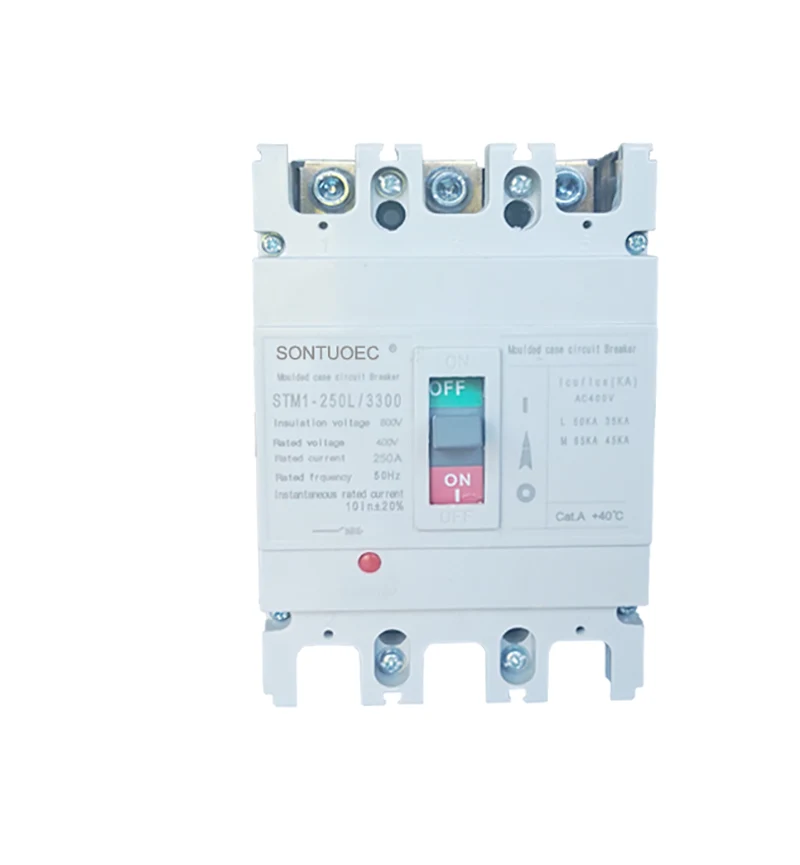

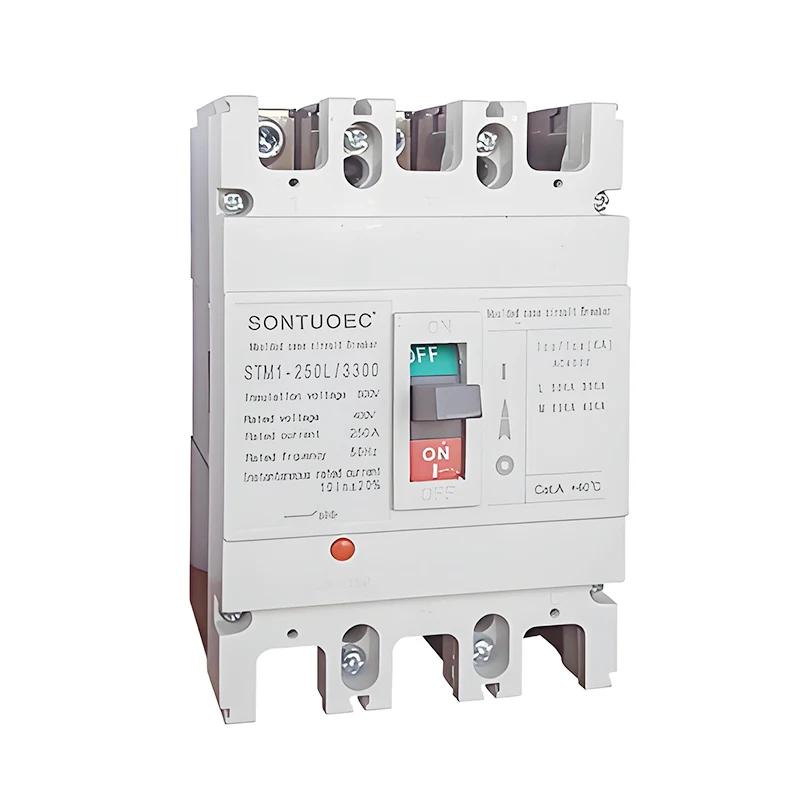

modeli:STM1-250L

Talep Gönder

Ürün Açıklaması

Modeli		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Anma Cortirucus curert		125			250			400			630			800			1250
Anma Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225,25
Nominal Çalışma Gerilimi Ue(V)DC								500.550,7			501.000
Anma İzolasyon Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Test Votage Bir Dakika(V)		3500			3500			3500			3500			3500			3500
Kırma Kapasitesi (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mekanik O	Kez	7000			7000			4000			4000			2500			2000
Elektrik Ömrü	Kez	2000			2000			1000			1000			800			600
Son Dakika(ms)		20			20			20			20			20			20
Kurulum Yeri		Herhangi bir yer
bolatör kapasitesi		Evet
Standart		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Sıcaklık(C)		25°C -50°C
Koruma Derecesi		b20
Aksesuar		OF/SD/MX
Ark Mesafesi (mm)		250

Modeli Hayır.	STM1-250L/3300
Ark Söndürücü Ortam	Hava
STANDART:	IEC 60947-2
Yapı	MCCB
Tip	Modüled kasa devresi Kırıcı
Sertifikasyon	CE
Onaylar	CE, ISO9001
Teslimat süresi	İçinde 20 gün
Şartname	63A-630A
Menşei	Wenzhou Zhejiang
Üretim kapasitesi	2000 adet/hafta
Hız	Normal Tip Devre Kesici
Kurulum	Sabit
Kutup Sayısı	3P 4P
İşlev	Geleneksel Devre Kesici, Devre Kesici Arıza Koruması, Aşırı Akım Koruması
Fiyat	Fabrika Fiyat
Garanti Süresi	12 ay
Taşıma Paketi	İç Kutu/Karton
Ticari marka	SONTUOEC,WZSTEC,SONTUNE,IMDEC
GTİP Kodu	8536200000

Yapı ve özellikler

Yapı: Elektrikli kalıplanmış kasalı devre kesici genellikle kontak sistemi, ark söndürme sistemi, çalıştırma mekanizması, forvet ve kabuk ve diğer parçalardan oluşur.

Özellikler:

Yüksek kırılma kapasitesine ve iyi dinamik termal stabiliteye sahiptir.

Kabuk, yüksek güvenlik performansına sahip, alev geciktirici, ark dirençli yalıtım malzemesinden yapılmıştır.

Çalıştırma mekanizması esnek ve güvenilirdir; bu da kullanıcıların manuel veya elektrikli olarak çalıştırılmasına uygundur.

Ayırıcının çeşitli koruma fonksiyonları vardır ve devrenin farklı arızalarına göre ilgili eylemleri gerçekleştirebilir.

İşlev ve kullanım

Fonksiyon: Elektrikli kalıplanmış kasalı devre kesici, aşırı yük koruması, kısa devre koruması, düşük voltaj koruması ve kaçak koruması gibi çeşitli koruma fonksiyonlarına sahiptir. Bunların arasında aşırı yük koruması, devre aşırı yüklendiğinde devre kesicinin, ekipmanın aşırı ısınma nedeniyle hasar görmesini önlemek için devreyi otomatik olarak kesebileceği anlamına gelir; kısa devre koruması, devrede bir kısa devre oluştuğunda devre kesicinin, yangını ve diğer güvenlik kazalarını önlemek için arıza akımını hızlı bir şekilde kesebileceği anlamına gelir; düşük voltaj koruması, güç kaynağı voltajı nominal değerden düşük olduğunda, devre kesicinin ekipmanın hasar görmesini önlemek için devreyi otomatik olarak kesebileceği anlamına gelir; ve sızıntı koruması, devrede bir sızıntı meydana geldiğinde devre kesicinin kişisel güvenliği korumak için güç kaynağını zamanında kesebilmesi anlamına gelir. Sızıntı koruması, kişisel güvenliği korumak için devrede sızıntı olduğunda devre kesicinin güç kaynağını zamanında kesebilmesi anlamına gelir.

Kullanım Alanları: Elektrikli kalıplı devre kesiciler konut, ticari, endüstriyel ve ulaşım alanlarındaki elektrik sistemlerinde yaygın olarak kullanılmaktadır. Konut alanında ev devrelerinin ve elektrikli ekipmanların güvenliğini korumak için kullanılır; ticari alanda büyük binaların ve ticari tesislerin elektrik sistemlerini korumak için kullanılır; endüstriyel alanda fabrika ekipman ve makinelerinin güvenli çalışmasını kontrol etmek ve korumak için kullanılır; ulaşım alanında trafik ışıklarının, demiryolu sinyallerinin ve diğer ekipmanların istikrarlı çalışmasını korumak için kullanılır.
