Elektrik devresi kesici

Elektrik devresi kesici, normal veya anormal devre koşulları altında akımı taşıyabilen ve kırabilen bir anahtarlama cihazıdır. Ana işlevi, devreyi güç sisteminin güvenli ve sabit çalışmasını sağlamak için aşırı yükler, kısa devreler ve diğer anormal koşullardan kaynaklanan hasardan korumaktır. Devrede aşırı yük, kısa devre ve diğer arızalar meydana geldiğinde, elektrik devre kesici akımı hızlı bir şekilde kesebilir, arızanın genişlemesini önleyebilir ve ekipmanı ve kişisel güvenliği koruyabilir.

modeli:STM4-63

Talep Gönder

Ürün Açıklaması

Model	STM4-63
STANDART	IEC60898-1

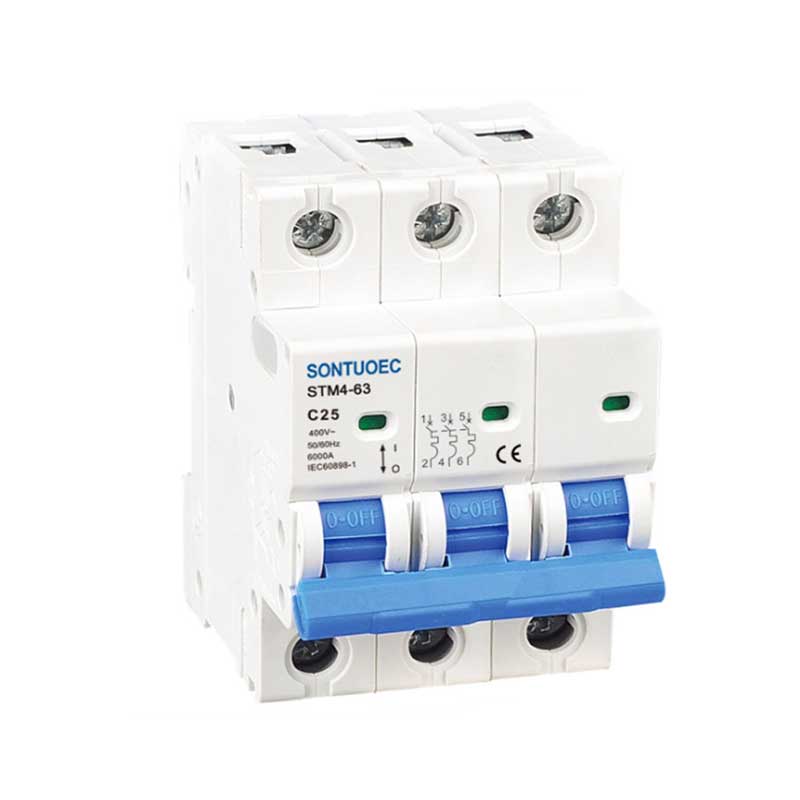

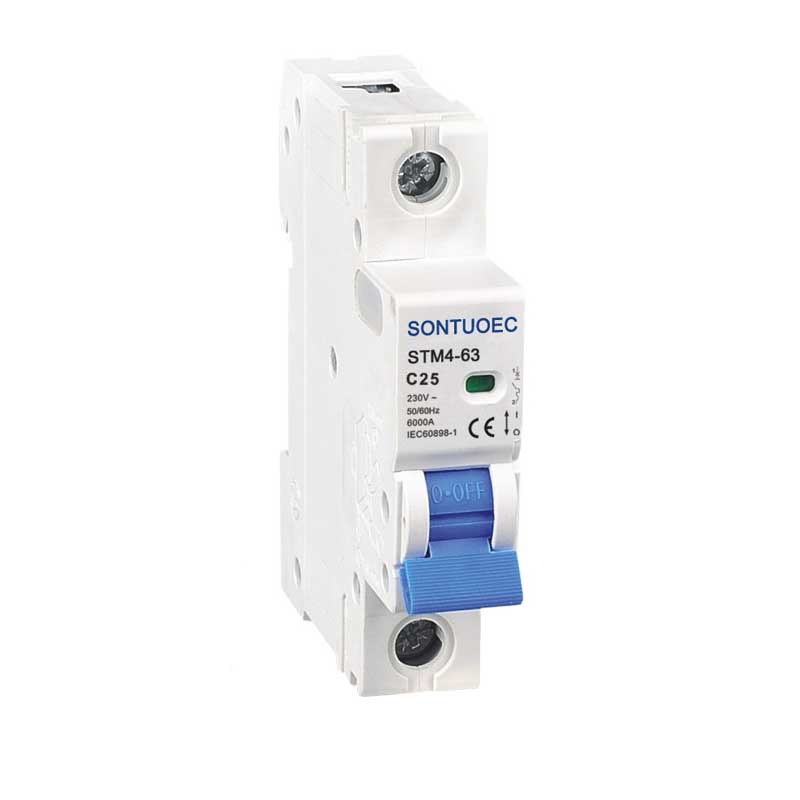

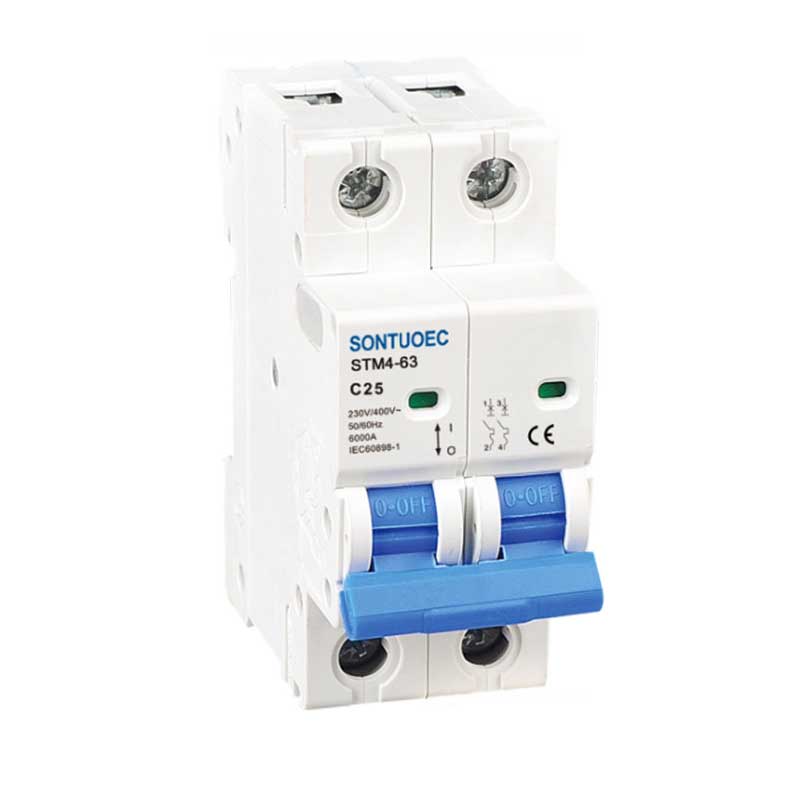

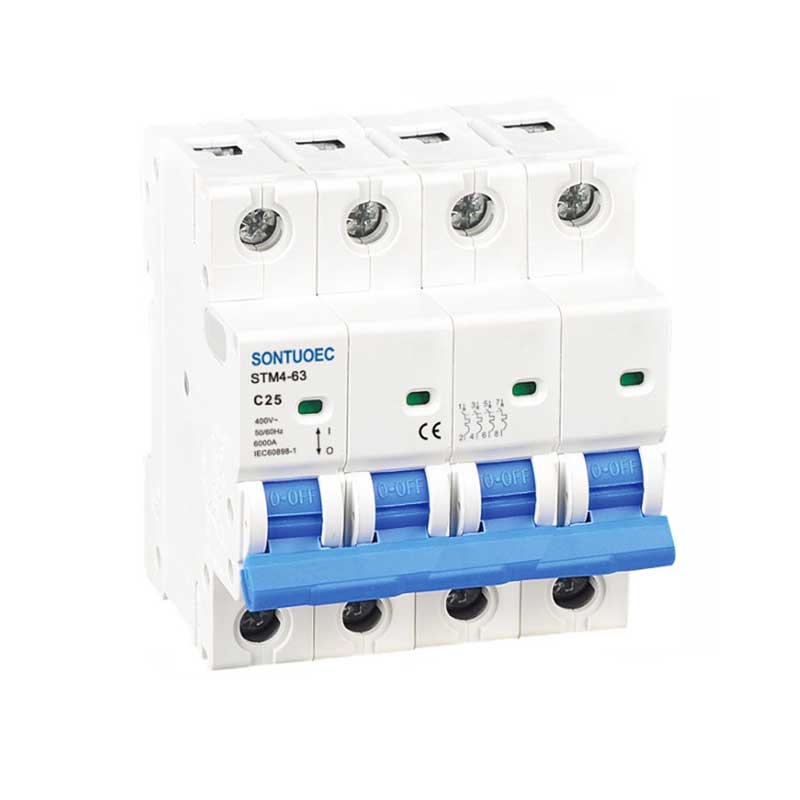

Direk	1p, 2p, 3p, 4p
Kısa devre kırma kapasitesi	3ka, 4.5ka, 6ka
Derecelendirilmiş Akım (in)	1,2,4,610,16,20,25,32,40,63a
Derecelendirilmiş Voltaj (BM)	AC230 (240)/400 (415) v
Derecelendirilmiş Sıklık	50/60Hz
Açma eğrisi	B, C, D
Manyetik sürümler	B Eğri: 3 inç ile 5 arasında
	C Eğri: 5 inç ve 10 inç arasında
	D Eğrisi: 10 inç ve 14 inç arasında
Elektro-mekanik dayanıklılık	üzerinde 6000 döngü

Operasyon ilkesi

Elektrik devresi kesicilerin çalışma prensibi, elektromanyetik indüksiyon ve mekanik iletim ilkelerine dayanmaktadır. Devredeki akım nominal değeri aştığında, devre kesicinin içindeki termal eleman ısınır ve bimetalin deformasyonunu üretir veya elektromanyet, bağlantıyı kesme mekanizmasını yapmak için yeterli emme üretir ve böylece devreyi keser. Buna ek olarak, devre kesici ayrıca, akımı kırarken üretilen arkı etkili bir şekilde söndürebilen ve arkın ekipman ve personelden zarar görmesini önleyebilen bir ark söndürme cihazına da sahiptir.

Ana bileşenler

Elektrik devresi kesici genellikle temas sistemi, ark söndürme sistemi, çalışma mekanizması, forvet, kabuk vb. Temas sistemi, devre kesiciyi bağlamak ve ayırmak için kullanılır; Arc söndürme sistemi, akımı kırarken üretilen arkı söndürmek için kullanılır; Çalışma mekanizması, devre kesicinin manuel veya otomatik çalışmasını gerçekleştirmek için kullanılır; Üçlü, devredeki arıza durumuna göre devre kesicinin etkisini tetikleyen kısımdır; Kabuk, devre kesicinin iç yapısını korumak ve harici paraziti önlemek için kullanılır.
