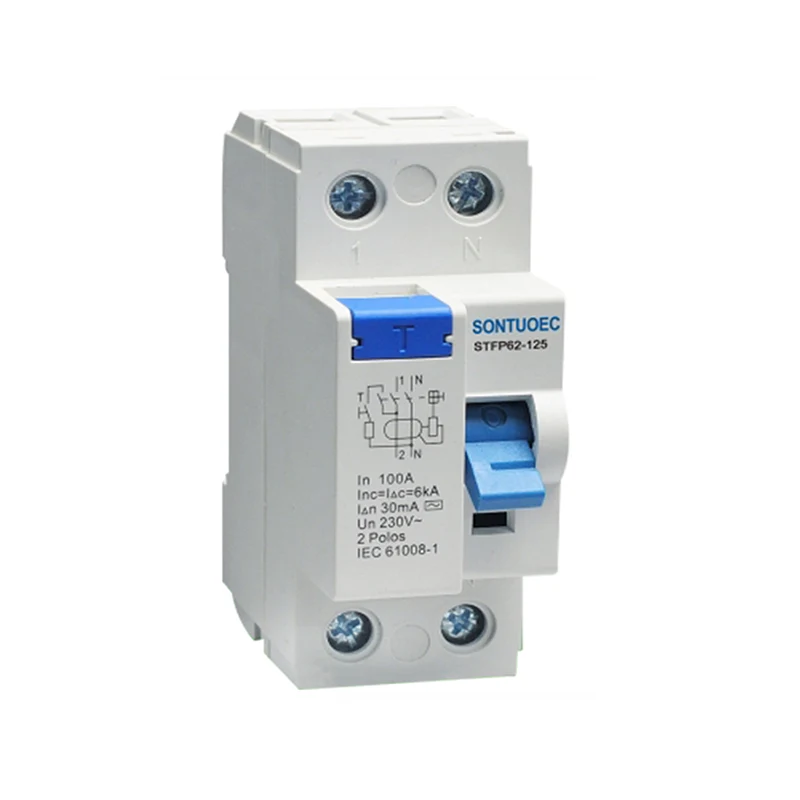

Elektronik Manyetik A tipi RCCB 125A/30mA

Elektronik manyetik A tipi RCCB 125A/30mA, sızıntı, kısa devreler veya toprak arızaları nedeniyle devrelerdeki kalıntı akımları tespit edebilir ve akım önceden ayarlanmış bir eşiği aştığında devreleri otomatik olarak kesebilir, böylece personel ve ekipmanların güvenliğini koruyabilir. Çalışma prensibi elektromanyetik indüksiyon prensibine dayanmaktadır, artık akım transformatörden geçtiğinde, karşılık gelen manyetik akı üretilecektir, bu da sinyal işlemeyi gerçekleştirmek için elektronik devreyi tetikler ve nihayetinde salım mekanizmasının etkisini kontrol eder.

modeli:STFP360-125

Talep Gönder

Ürün Açıklaması

Model:	STFP360-125
STANDART:	IEC 61008-1
Artık akım özellikleri:	Ve ve
Kutup Hayır.:	2p, 4p
Değerlendirilmiş Akım:	16a, 25a, 32a, 40a, 63,80,100,125a
Nominal Voltaj:	230/400V AC
Nominal frekans:	50/60Hz
Nominal kalıntı çalışma akımı iΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominal kalıntı ameliyat olmayan akım i ΔNo:	≤0.5iΔn
Nominal Koşullu Kısa Devre Akım A.Ş.	6000a
Nominal koşullu artık kısa devre Mevcut IΔC:	6000a
Dikiş Süresi:	Anlık açma 0.1 saniye
Artık açma akım aralığı:	0.5iΔn ~ iΔn
Elektro-mekanik dayanıklılık:	4000 döngü
Sabit Tork:	2.0nm

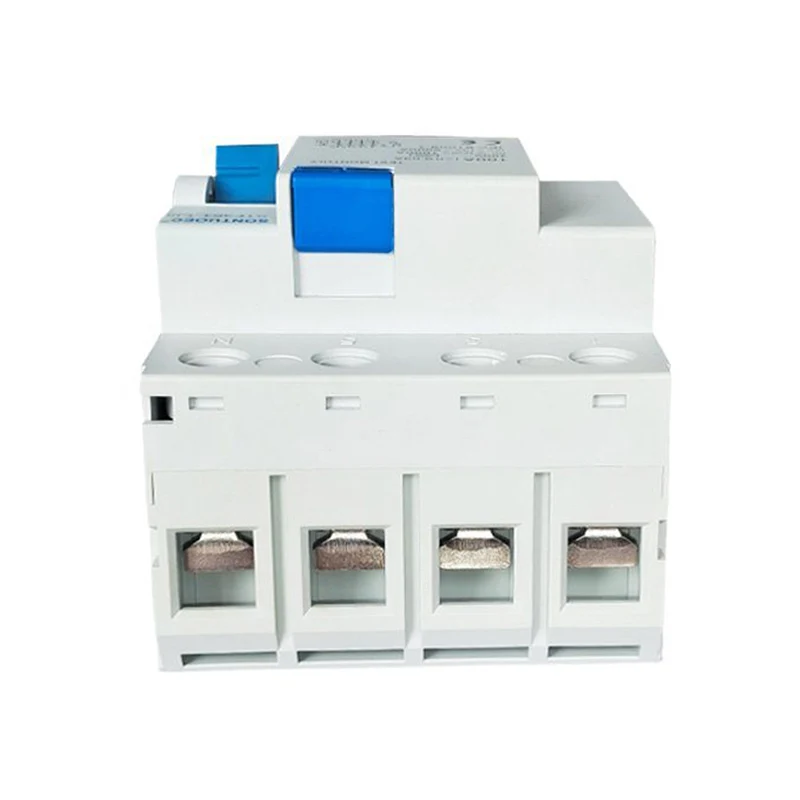

Bağlantı Terminali:	Kelepçeli vidalı terminal sütun terminali
Kurulum:	35mm din rayı montajı

Ana Özellikler

Yüksek hassasiyet ve hızlı yanıt: Elektromanyetik RCCB'ler, genellikle 30mA'dan daha az (ürün özelliklerine göre kesin değer) küçük kalıntı akımları tespit edebilir ve devreyi birkaç milisaniye içinde hızlı bir şekilde keserek elektrik şok kazalarını etkili bir şekilde önleyebilir.

Elektromanyetik Koruma: Tamamen elektronik RCCB'lerle karşılaştırıldığında, elektromanyetik RCCB'ler, daha yüksek güvenilirliğe ve stabiliteye sahip olan ve çeşitli sert ortamlarda normal çalışabilen elektromanyetik indüksiyon prensibini birleştirir.

Çok işlevlilik: Bazı elektromanyetik RCCB'ler, devrelerin ve ekipmanların güvenliğini kapsamlı bir şekilde koruyabilen aşırı yük, kısa devre ve diğer koruma fonksiyonlarına sahiptir.

Kurulumu ve bakımı kolay: Elektromanyetik RCCB'ler genellikle modüler tasarım, kompakt yapı, kurulumu kolay ve gerçekleştirilmesi kolay rutin bakım ve muayeneyi benimser.

Operasyon ilkesi

Elektromanyetik RCCB'nin çalışma prensibi, giriş akımının her zaman çıkış akımına (ideal durumda) eşit olduğunu belirten Kirchhoff yasasına dayanmaktadır. Devrede bir sızıntı veya toprak arızası olduğunda, akımın bir kısmı doğrudan yükü atlayan ve artık bir akım oluşturan Dünya'ya akar. Bu noktada, transformatör bu dengesiz akımı tespit eder ve karşılık gelen bir manyetik akı üretir. Manyetik akı elektronik devre tarafından işlendikten sonra, sıyırma mekanizmasının etkisini tetikler, böylece devre kesici devreyi hızla keser.

Uygulama senaryoları

Elektromanyetik RCCB'ler, elektrik korumasının gerekli olduğu, ancak bunlarla sınırlı olmamak üzere çeşitli durumlarda yaygın olarak kullanılmaktadır: bunlarla sınırlı değildir:

Konut ve Ticari Binalar: Elektrikli ekipmanları ve kişisel güvenliği korumak için kullanılır, elektrik şok kazalarını ve elektrik yangınlarını önler.

Endüstriyel Üretim Hatları: Motorlar, transformatörler ve diğer elektrikli ekipmanlar gibi elektrikli ekipmanları normal çalışmadan korumak, sızıntı ve aşırı yük nedeniyle ekipman hasarını ve kesinti süresini önlemek için kullanılır.

Kamu Tesisleri: Elektrikli ekipmanların güvenli bir şekilde işletilmesini ve personel tarafından elektriğin güvenli kullanımını sağlamak için kullanılan hastaneler, okullar, kütüphaneler ve diğer yerler gibi.
