Elektronik Tip RCCB

Devredeki artık akım önceden ayarlanmış bir değeri aştığında, elektronik tip RCCB devreyi kesmek için hızlı hareket eder, böylece elektrik şok kazalarını ve elektrik yangınlarını önler. Elektronik RCCB'ler, daha fazla duyarlılık ve doğruluk sağlamak için elektronik bileşenler ve mikroişlemciler ve diğer teknolojiler kullanır.

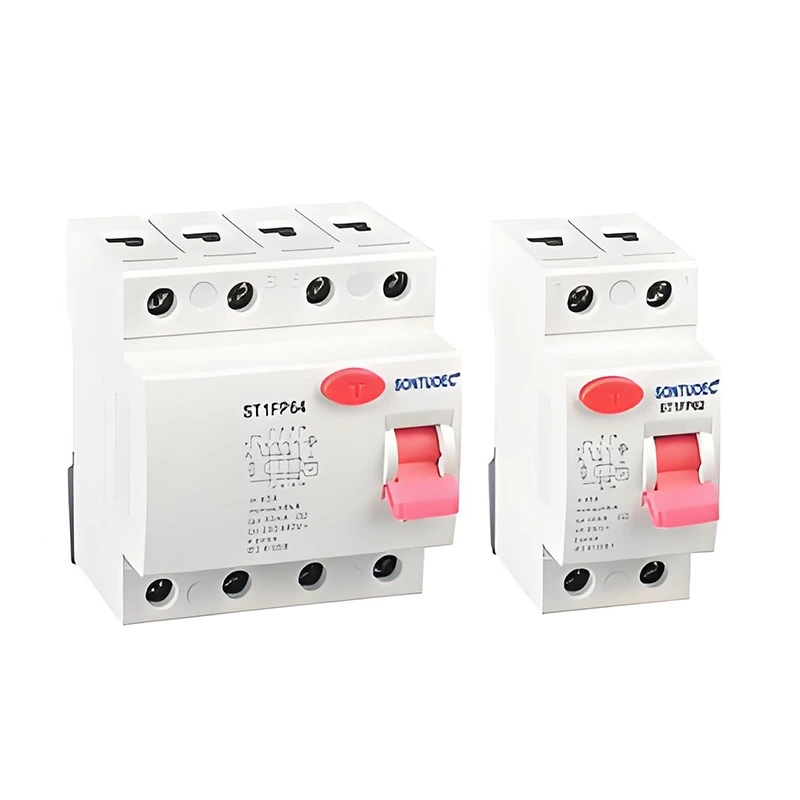

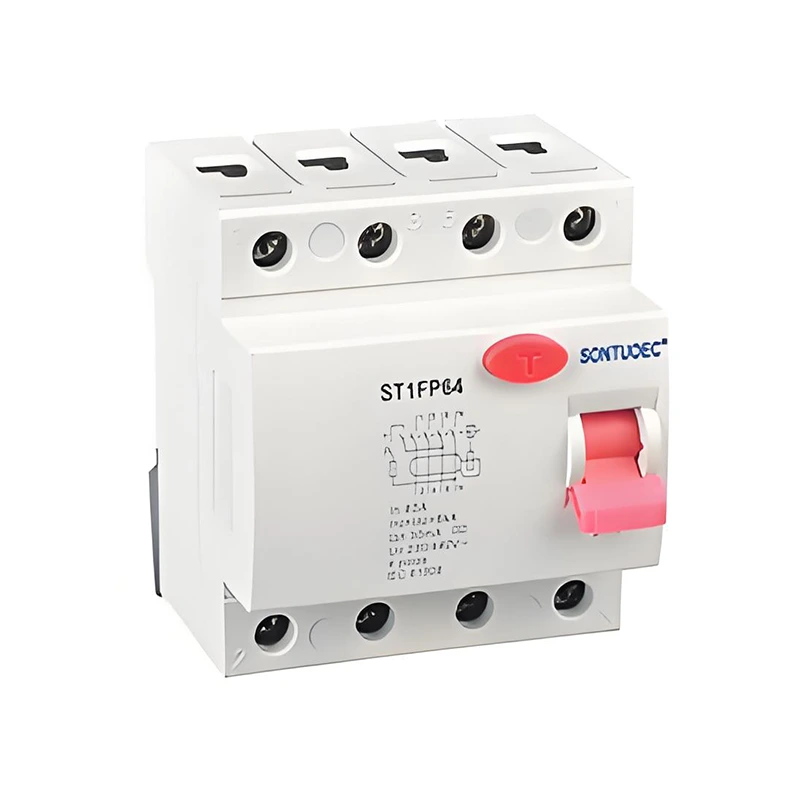

modeli:ST1PF64

Talep Gönder

Ürün Açıklaması

Sanal			IEC/EN61008.1
Elektrik	Tür (Dünya Sızıntısının Dalga Formu Algılandı)		Elektro-manyetik tip, elektronik tip
özellikler	Dereceli akım	A	Ve ve
	Kutuplar	P	2,4
	Bize Nominal Voltaj	V	AC 240/415V; AC 230/400V
	Değerlendirilmiş Akım		16,25,32,40,63a
	Nominal Hassasiyet I △ n	A	0.01,0.03,0.1,0.3,0.5
	Yalıtım voltajı kullanıcı arayüzü	V	500
	Nominal kalıntı yapımı ve	A	630
	Kırılma kapasitesi I △ m	A	630
	Kısa devre akımı i △ c	A	6000
	Scpd sigortası	A	6000


	Nominal frekans	Hz	50/60
	Kirlilik derecesi		2
Mekanik	Elektrik Yaşam	t	4000
özellikler	Mekanik Yaşam	t	10000
	Koruma derecesi		IP20
	Ortam sıcaklığı	ºC	-25 ~+40
	(günlük ortalama ≤35ºC ile)	ºC	-25 ~+40
	Saklama sıcaklığı	ºC	-25 ~+70
Kurulum	Terminal bağlantı türü		Kablo/U-Type Busbar/Pin tipi BUSBAR
	Kablo için Terminal Boyut Üst/Alt/Alt	MM2	25
	Kablo için Terminal Boyut Üst/Alt/Alt	AWG	3.18
	Terminal Boyutu Busbar için Üst/Alt/Alt	MM2	25
	Terminal Boyutu Busbar için Üst/Alt/Alt	AWG	3.18
	Sıkma torku	N*m	2.5
	Sıkma torku	In-lbs	22
	Montaj		Hızlı klip cihazı vasıtasıyla DIN Rail EN 60715 (35mm)
	Bağlantı		Üstten ve alttan

Operasyon ilkesi

Elektronik tip RCCB'nin çalışma prensibi, elektromanyetik indüksiyon ve akım dengeleme ilkelerine dayanmaktadır. Devredeki faz ve sıfır çizgi akımları dengesiz olduğunda, yani artık akım mevcut olduğunda, RCCB içindeki akım transformatör bu dengesizliği tespit edecek ve karşılık gelen bir sinyal oluşturacaktır. Bu sinyal, elektronik devre tarafından işlendikten sonra, devre kesicinin devreyi hızla kesmesi için salım mekanizmasının etkisini tetikleyecektir.

Ana Özellikler

Yüksek duyarlılık: Elektronik RCCB'ler, genellikle 30mA'dan ve hatta daha düşük olan çok küçük artık akımları tespit edebilir.

Hızlı Eylem: Önceden ayarlanmış değeri aşmak için artık akım tespit edildiğinde, RCCB devreyi kesmek ve kazaları önlemek için hemen hareket edecektir.

Güvenli ve güvenilir: RCCB, daha yüksek güvenilirlik ve stabilite sağlamak için gelişmiş elektronik bileşenleri ve mikroişlemci teknolojisini benimser.

Kurulumu ve bakımı kolay: Elektronik RCCB'ler genellikle kompakt bir yapıya ve basit kablolamaya sahiptir, bu da kurulumunu ve bakımı kolaylaştırır.

Uygulama senaryoları

Elektronik RCCB'ler, elektrik korumasının gerekli olduğu, ancak bunlarla sınırlı olmamak üzere çeşitli durumlarda yaygın olarak kullanılmaktadır: bunlarla sınırlı değildir:

Konut ve Ticari Binalar: Elektrikli ekipmanları ve kişisel güvenliği korumak için kullanılır, elektrik şok kazalarını ve elektrik yangınlarını önler.

Endüstriyel Üretim Hatları: Motorlar ve transformatörler gibi elektrikli ekipmanları normal çalışmadan korumak, sızıntı ve aşırı yük nedeniyle ekipman hasarını ve kesinti süresini önlemek için kullanılır.

Kamu Tesisleri: Elektrikli ekipmanların güvenli bir şekilde işletilmesini ve personel tarafından elektriğin güvenli kullanımını sağlamak için kullanılan hastaneler, okullar, kütüphaneler ve diğer yerler gibi.
