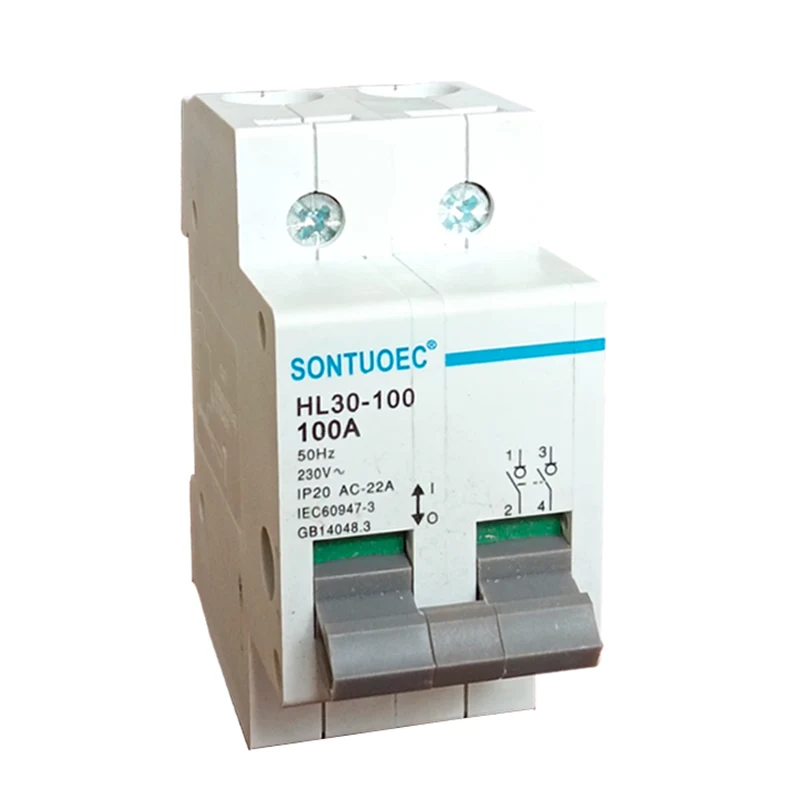

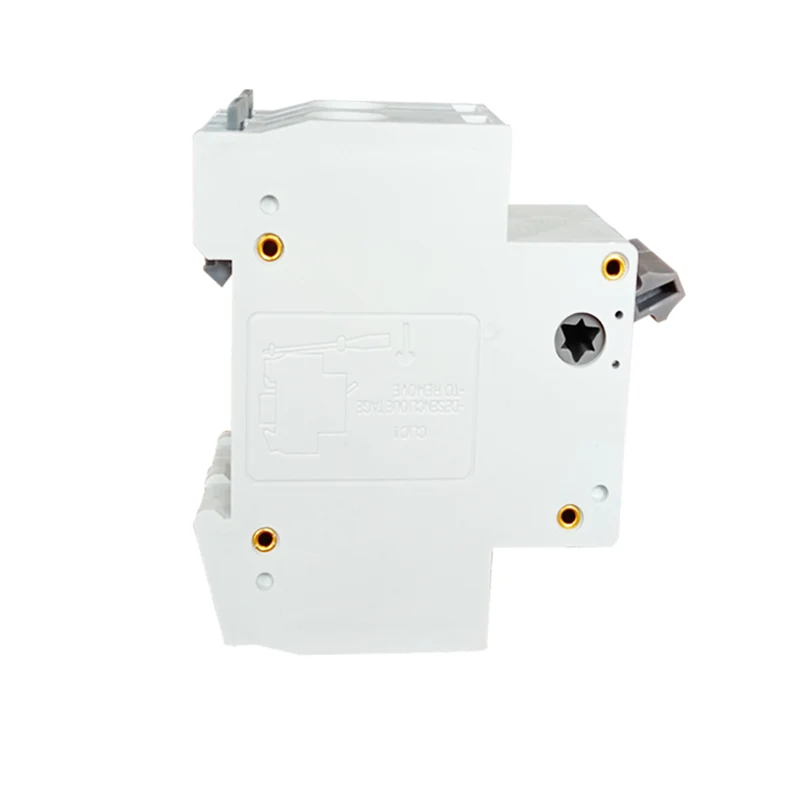

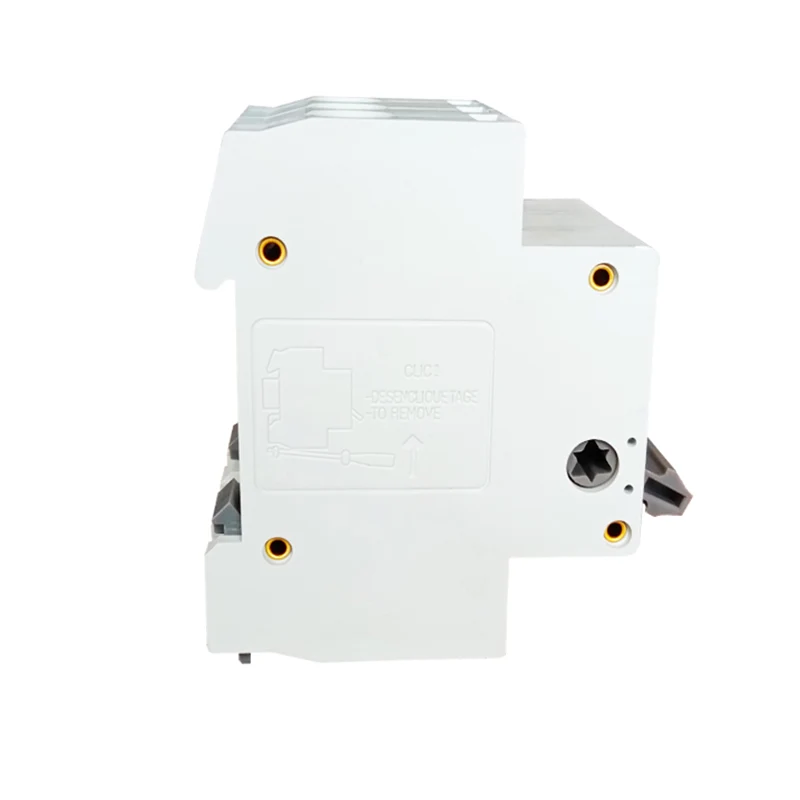

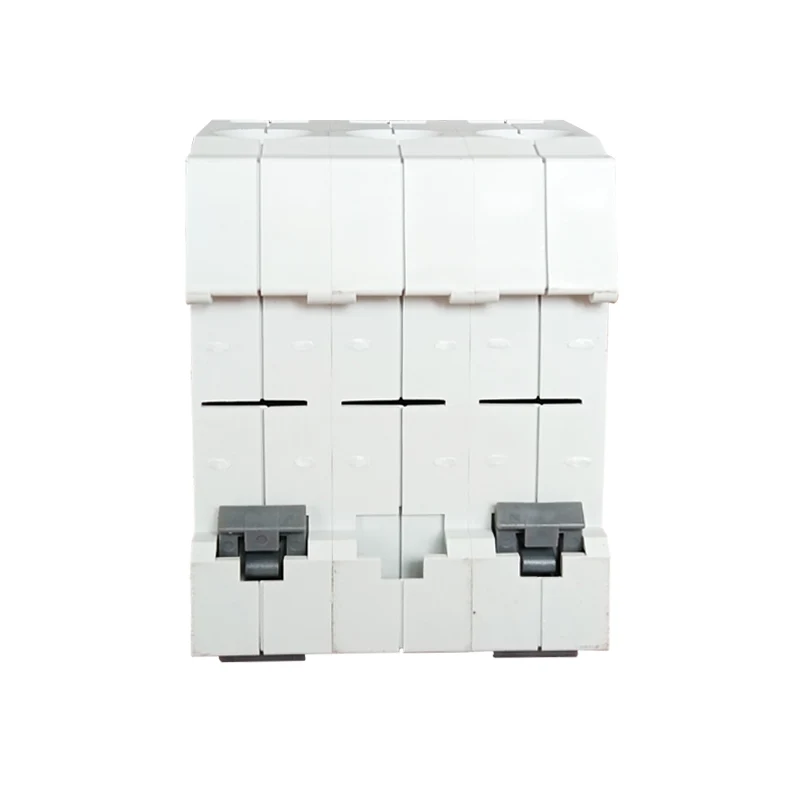

HL30-100 izolatör anahtarı

Sontuoec, Çin'de rekabetçi kalite ve fiyata sahip HL30-100 izolatör anahtarının tedarikçisi ve toptancısıdır.

Talep Gönder

Ürün Açıklaması

Ürün adı	HL-30 Serisi izolatör anahtarı
Direk	1p 2p 3p 4p

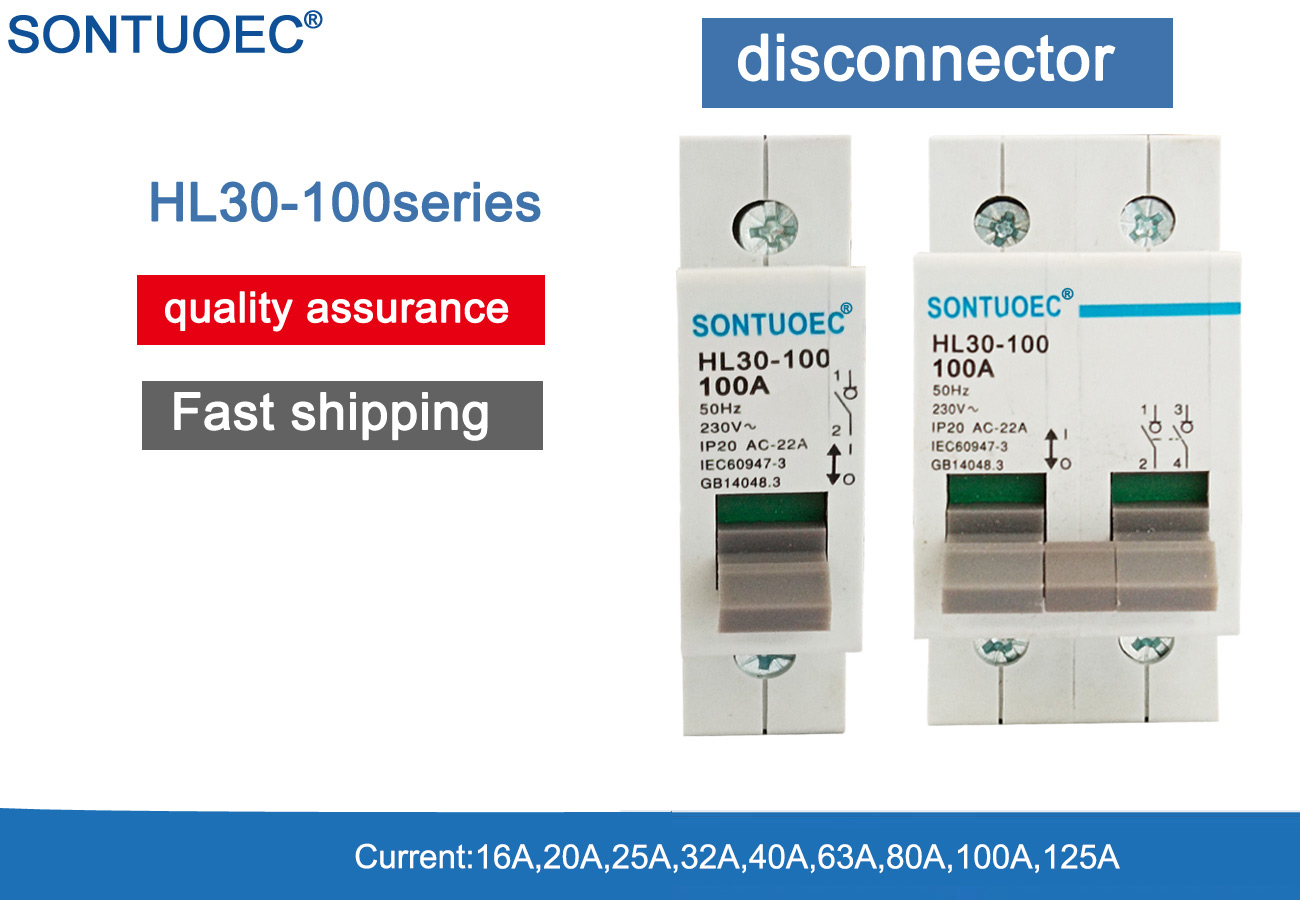

Derecelendirilmiş Akım	16,25a, 40a, 63a, 80a, 100a, 125a
Derecelendirilmiş Gerilim	1P: AC230V 2p, 3p.4p: AC400V
Yalıtım voltajı UI	690V
Derecelendirilmiş Dürtü dayanma voltajı (1.2/50) UIMP	6kv
Kısa derecelendirilmiş Devre Akım ICW'ye Dayanma	12LE/1S
Kısa derecelendirilmiş Devre Yapma Kapasitesi ICM	20LE/0.1S
Derecelendirilmiş yapım ve kırılma kapasitesi	3ie, 1.05ee, cosφ = 0.8
Kategori kullanın	AC-21B, AC-22A
Elektrik Hayat	1500
Mekanik Hayat	8500
Kirlilik Derece	3
Depolamak Sıcaklık	-35ºC ~ +70ºC
Kurulum yükseklik	<2000m

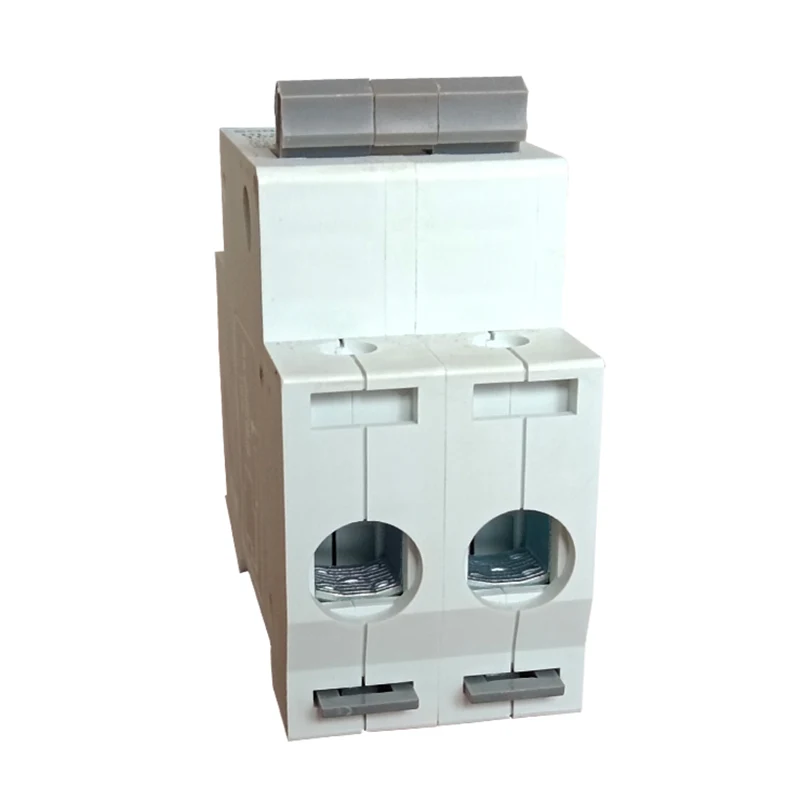

Maksimum Kablo kapasitesi (NM²)	16 (20a ~ 63a) 50 (80A ~ 125A)
Maksimum Sınır torku	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Operasyon ilkesi

HL30-100 izolatör anahtarının çalışma prensibi nispeten basittir. Anahtar çalıştırıldığında açılabilen veya kapatılabilen bir veya daha fazla kontak içerir. Kontaklar kapatıldığında, pil paketindeki hücreler bağlanır ve akımın geçmesine izin verir. Kontaklar açık olduğunda, hücreler arasındaki bağlantı bozulur ve akım akamaz.

Uygulama senaryoları

1p, 2p, 3p, 4p Mikro Anahtar Disnector (MSD). HL30-100 izolatör anahtarı açıldığında, kontaklar arasında yalıtım mesafesi ve istasyon gereksinimine göre belirgin bağlantı kesme işareti vardır. Ana anahtar olarak veya devreyi açmak veya kapatmak için kullanılabilir.

HL30-100 Isolator Switch
