Hanehalkı AC Kontaktörü

STH8-100 serisi ev AC kontaktörleri öncelikle AC 50Hz (OR 60Hz) için tasarlanmıştır ve 400V'a kadar nominal çalışma voltajı ile tasarlanmıştır. AC-7A kullanım kategorisi altında 100A'ya kadar ve AC-7B kullanım kategorisi altında 40A'ya kadar olan nominal çalışma akımına sahiptirler. Bu kontaktörler, konut ve benzer uygulamalardaki düşük veya hafif endüktif yükleri kontrol etmek ve aynı zamanda ev motoru yüklerini kontrol etmek için kullanılır. Ürün esas olarak otomatik kontrol işlevlerine ulaşmak için evler, oteller, daireler, ofis binaları, kamu binaları, alışveriş merkezleri, spor mekanları vb. Standartlar Uyum: IEC61095, GB/T17885.

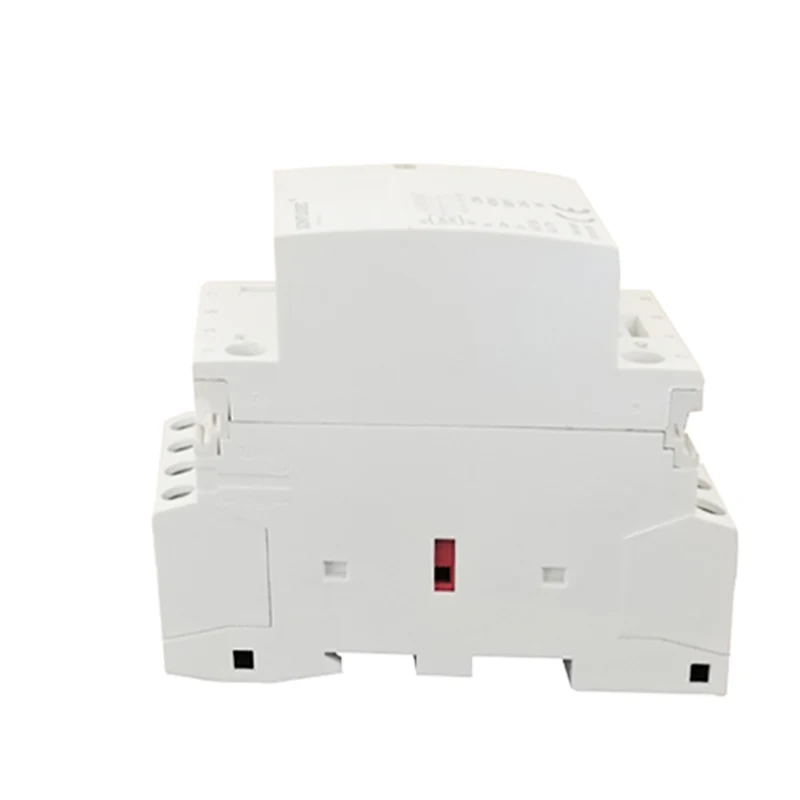

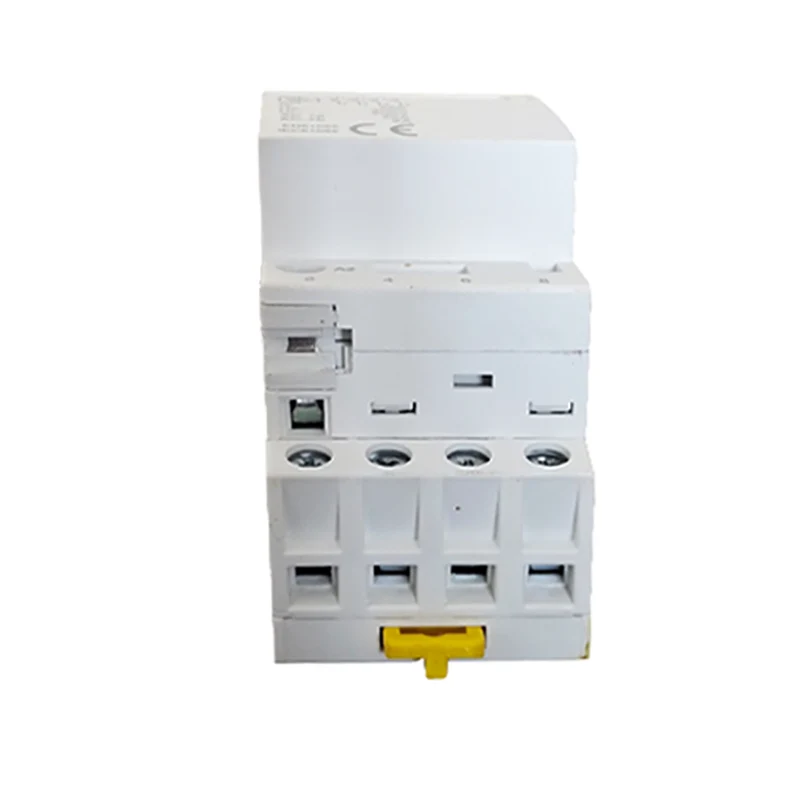

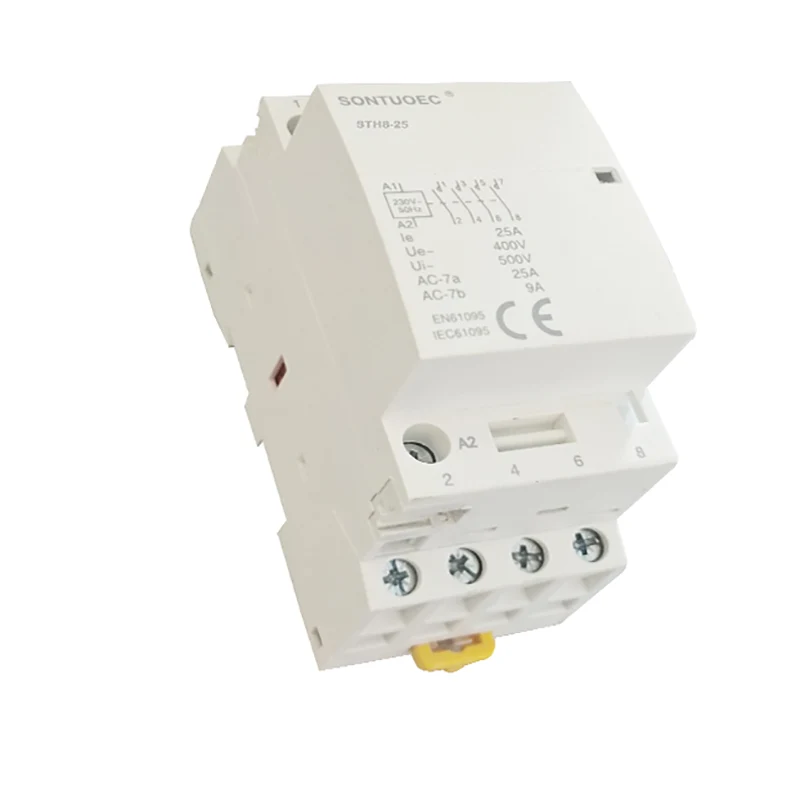

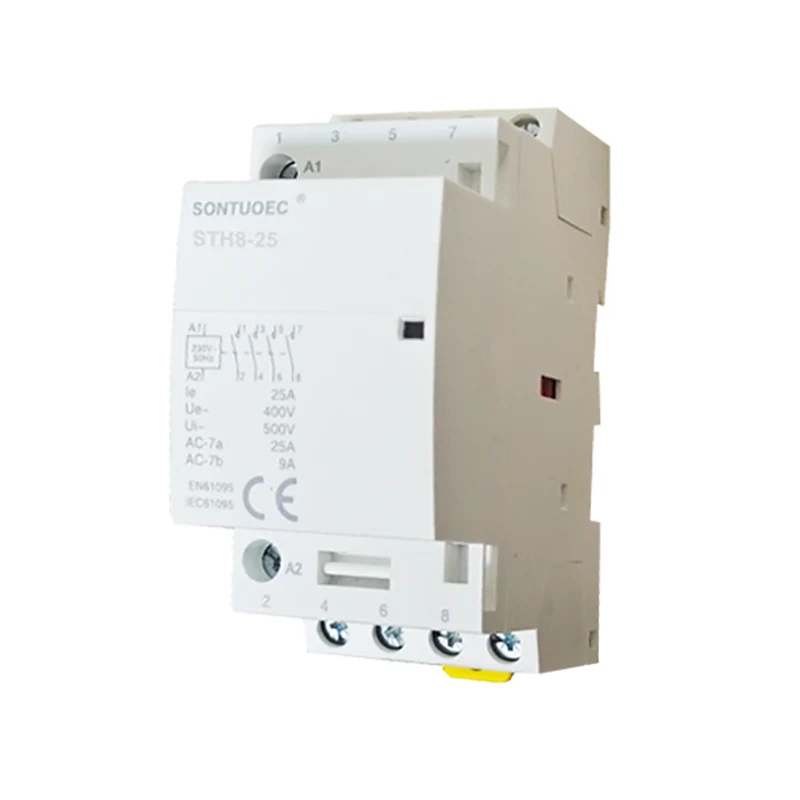

modeli:STH8-25

Talep Gönder

Ürün Açıklaması

Tip	kontaktör
Derecelendirme a	16	20	25	32	40	63	100
AIDS	Evet
BCTSIndication ek	Evet

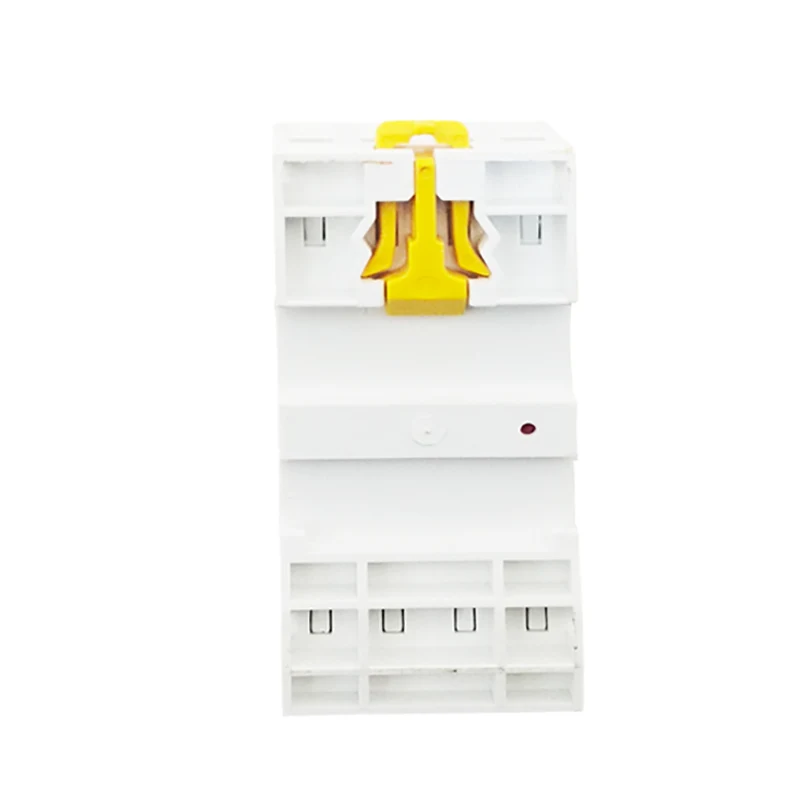

Bactc Yardımcı tarafından kontrol etmek sarı klips	Evet

Tip					9 mm'de genişlik modüller

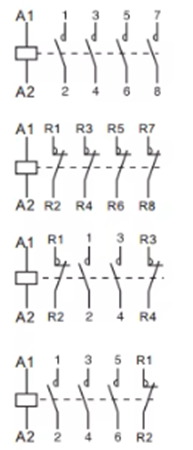

1p	Derecelendirme (LN) AC-7A	Derecelendirme (LN) AC-7A	Kontrol Gerilim (VAC) (50Hz)	Temas etmek
	16a	6a	24	1no	2
	20a	7a	110	1NC
	25a	9A	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no+1NC
	25a	9A	230	2NC
	32a	12a	24	2no	4
	40A	18a	110	1no+1NC
	63a	25a	230	2NC
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3NC
	25a	9A	230
	32a	12a	24	3no	6
	40A	18a	110	3NC
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4NC
	25a	9A	230	2no+2nc 3no+1NC
	32a	12a	24	4no	6
	40A	18a	110	4NC
	63a	25a	230	2no+2nc 3no+1NC
	100a	_	24	4no	12
			110
			230

Ana yapı

Hanehalkı AC kontaktörü genellikle aşağıdaki parçalardan oluşur:

İletişim sistemi: Ana kontaklar ve yardımcı kontaklar dahil. Ana temas, genellikle daha büyük bir akıma sahip ana devreyi açmak ve kırmak için kullanılır; Yardımcı temas, daha küçük bir akıma sahip olan kontrol devresini açmak ve kırmak için kullanılır.

Elektromanyetik Sistem: Demir çekirdek, armatür ve bobinden oluşur. Bobine enerji verildiğinde, çekirdek armatürü çeken ve kontakları kapatan manyetik bir alan üretir; Bobin enerjilendirildiğinde, manyetik alan kaybolur, armatür serbest bırakılır ve kontaklar kırılır.

ARC söndürme cihazı: Kontakların bağlantısı kesildiğinde arkı söndürmek için kullanılır ve arkın kontaklara zarar vermesini önler.

Kabuk ve Aksesuarlar: Kabuk, iç bileşenleri dış ortamın etkisinden korumak için kullanılır; Aksesuarlar, kontaktörün kurulumunu ve kablolarını gerçekleştirmek için kullanılan montaj braketleri, terminaller vb.

Operasyon ilkesi

Hanehalkı AC kontaktörlerinin çalışma prensibi elektromanyetik indüksiyon ilkesine dayanmaktadır. Bobine enerji verildiğinde, demir çekirdek armatürü çeken ve kontakları kapatan manyetik bir alan üretir; Bobin enerjilendirildiğinde, manyetik alan kaybolur, armatür serbest bırakılır ve kontakların bağlantısı kesilir. Bobinin enerjisi ve enerjisi kesilmesini kontrol ederek, uzaktan kumanda ve hane halkı devrelerinin korunması gerçekleştirilebilir.

Teknik parametreler

Hanehalkı AC kontaktörlerinin ana teknik parametreleri arasında nominal voltaj, nominal akım, nominal frekans, bağlantı ve kırılma kapasitesi vb. Bu parametrelerin seçimi, kontaktörün normal çalışmasını ve güvenli kullanımını sağlamak için ev devresinin gerçek durumuna göre belirlenmelidir.

Nominal Voltaj: Kontaktör normal çalıştığında voltaj seviyesini ifade eder.

Nominal Akım: Kontaktörün nominal voltaj altında uzun süre dayanabileceği maksimum akımı ifade eder.

Nominal frekans: Kontaktör normal çalıştığında güç kaynağının sıklığı.

Bağlantı ve kırılma kapasitesi: Kontaktörün belirtilen koşullar altında güvenilir bir şekilde bağlanabileceği ve kırabileceği maksimum akım.
