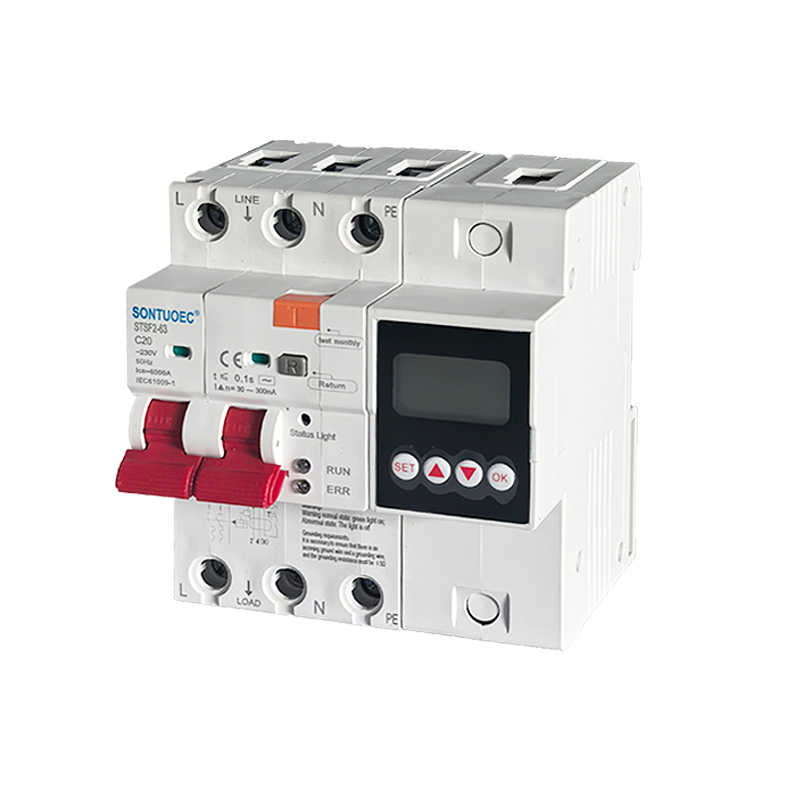

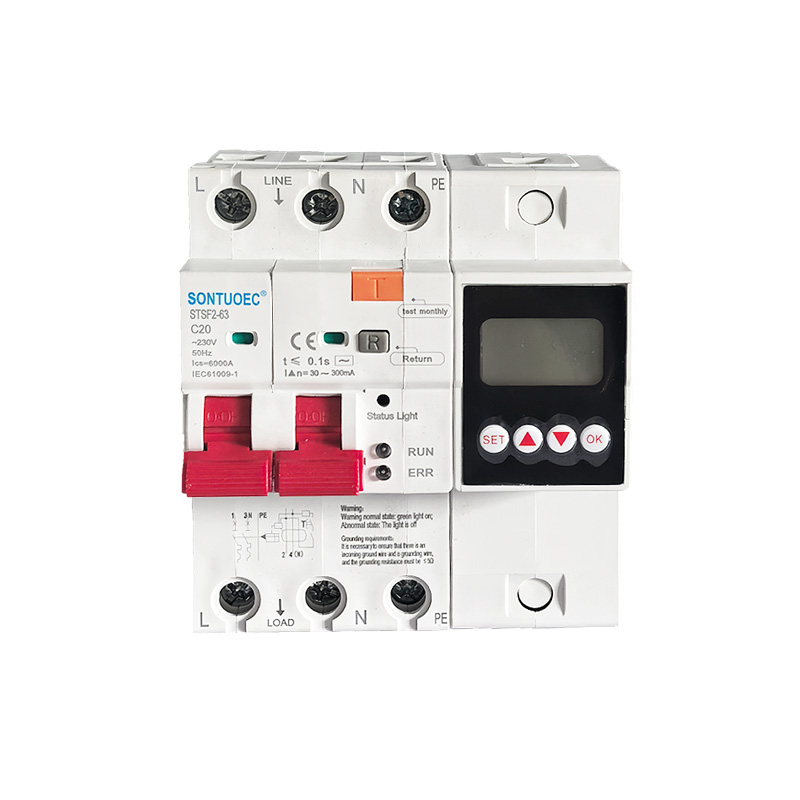

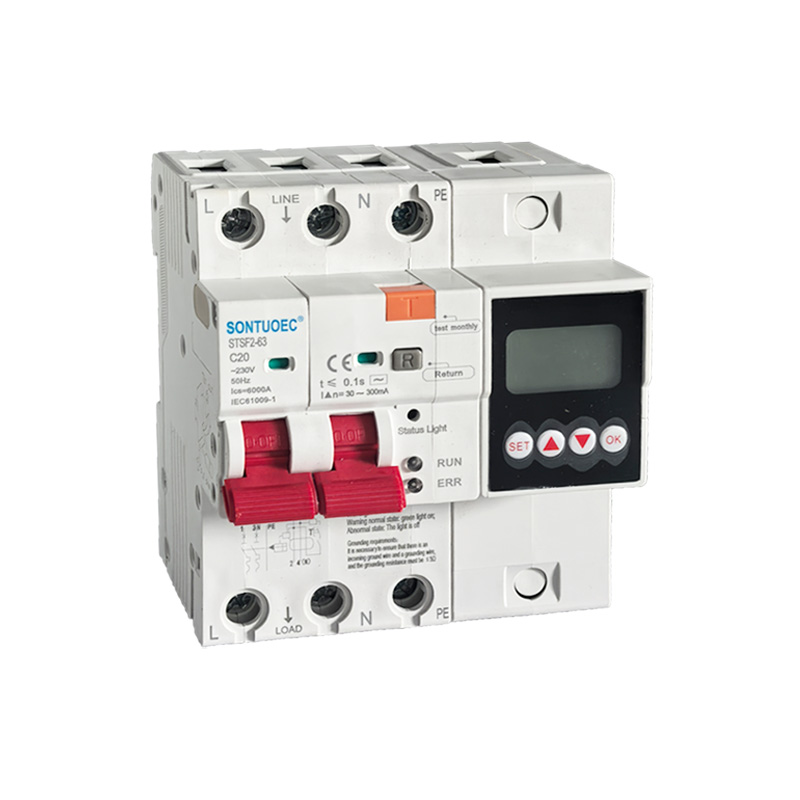

Akıllı daldırma anti elektrik çarpması kaçağı koruyucusu 220V hava devre kesici

STSF2-63/100 100A 2p 4p Çok fonksiyonlu RCBO, bir kişinin elektrik çarpması veya elektrik şebekesinde sızıntı olması durumunda, 230V-400V gerilim ve 100A nominal akıma sahip bir devrede derecelendirilmiş AC 50/60Hz için uygundur. Kaçak akım, aşırı gerilim ve düşük gerilim ayarlanan değerlere ulaştığında kaçak akım koruma şalteri çok kısa sürede hızlı bir şekilde devreye girerek elektriği hızla keser. Kaçak akım devre kesicinin izleme sıcaklığı ayarlanan değere ulaştığında izleme topraklama kablosu bağlanmaz. Bağlandığında ürün, personelin ve elektrikli ekipmanın güvenliğini korumak için bir alarm sesi çıkarır ve Elektrik şebekesindeki aşırı voltajın neden olduğu ekipman hasarını önleyin. Aşırı yük, kısa devre, kaçak, aşırı gerilime sahiptir Düşük gerilim ve aşırı sıcaklık koruma fonksiyonları da normal şartlarda elektrikli cihazların aralıklı olarak açılıp kapatılması için kullanılabilir. Aydınlatma devreleri, özellikle endüstriyel ve ticari aydınlatma dağıtım sistemleri için uygundur. Ürün, diğer benzer ürünlere göre küçük hacimli, kompakt yapıya ve daha iyi maliyet etkinliğine sahiptir. Güzel bir görünüme sahiptir, Yüksek kesme kapasitesi, onu evdeki elektrik dağıtımı için iyi bir seçim haline getirir. Bu ürün GB/T 16917.1 ve IEC 61009-1 standartlarına uygundur ve CE sertifikası almıştır.

modeli:STFS2-63

Talep Gönder

Ürün Açıklaması

ÖZELLİKLER:

Elektrik özellikler	Standart	Birim	IEC/EN 61009-1
	Mod		Elektronik tip
	Tip (algılanan toprak kaçağının dalga şekli)		klima
	Termo-manyetik salınım karakteristiği		B,C,D
	Nominal akım ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Ayarlanabilir
	Direkler	P	1P+N, 3P+N
	Nominal gerilim Ue	V	AC 230, 400 (Ayarlanabilir)
	Nominal hassasiyet I△n	A	30-300mA(30,100,300mA) Ayarlanabilir
	Nominal artık yapma ve kırma kapasitesi l△m	A	500
	Nominal kısa devre kapasitesi Icn	A	6000
	I altında mola zamanı△n	S	≤0,1
	Nominal frekans	Hz.	50/60
	Nominal darbe dayanım gerilimi (1,2/50) Uimp	V	4000
	1 dakika boyunca ind.Frekansta dielektrik test voltajı	kV	2
	Yalıtım gerilimi Ui	V	250
	Kirlilik derecesi		2
Diğerr	Aşırı/düşük voltaj koruması;	Ve	Sıcaklık Koruması ; Yangın alarmı ve diğerleri
Mekanik özellikler	Elektrik ömrü		4000
	Mekanik ömür		10000
	Arıza akımı göstergesi		EVET
	Koruma derecesi		IP20
	Ortam sıcaklığı	°C	-5~+40(Özel uygulama için lütfen bakınız
	(günlük ortalama≤35°C)	°C	sıcaklık telafisi düzeltmesi)
	Depolama sıcaklığı	°C	-25~+70
Kurulum	Terminal bağlantı türü		Kablo/Pin tipi bara/U tipi bara

	Terminal boyutu kablo için üst/alt	mm2	25
	Terminal boyutu kablo için üst/alt	AWG	18-5
	Bara için terminal boyutu üst/alt	mm2	25
	Bara için terminal boyutu üst/alt	AWG	18-3
	Montaj		Hızlı klips cihazı aracılığıyla EN 60715(35mm) DIN rayında
	Bağlantı		Üstten

ÇEVRE HAVA SICAKLIĞI:

1. Ortam hava sıcaklığı -5 1C'den düşük, +40 C'den yüksek ve günlük ortalama değer +35 C'yi aşmayacaktır.

2. Yükseklik: Kurulum yerinin yüksekliği 2000 m'yi geçmeyecektir.

3.Atmosferik koşullar

Hava temizdir ve maksimum +40 'C sıcaklıkta, havanın bağıl nemi %50'den fazla yüksek değildir. +20 C gibi daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilir.

Bağıl nem %90'ı geçmemelidir. Zaman zaman sıcaklık değişimlerinden kaynaklanan orta dereceli yoğuşma nedeniyle uygun önlemlerin alınmasına dikkat edilmelidir.

4. Kurulum Kategorisi Kurulum kategorileri lI ve III'tür.

Akım ve Kutup Sayısı

100A: Bu, RCBO'nun 100 amper olarak derecelendirildiğini gösterir. Akım değeri, devre kesicinin aşırı ısınmaya veya hasara neden olmadan sürekli olarak taşıyabileceği maksimum akım değeridir.

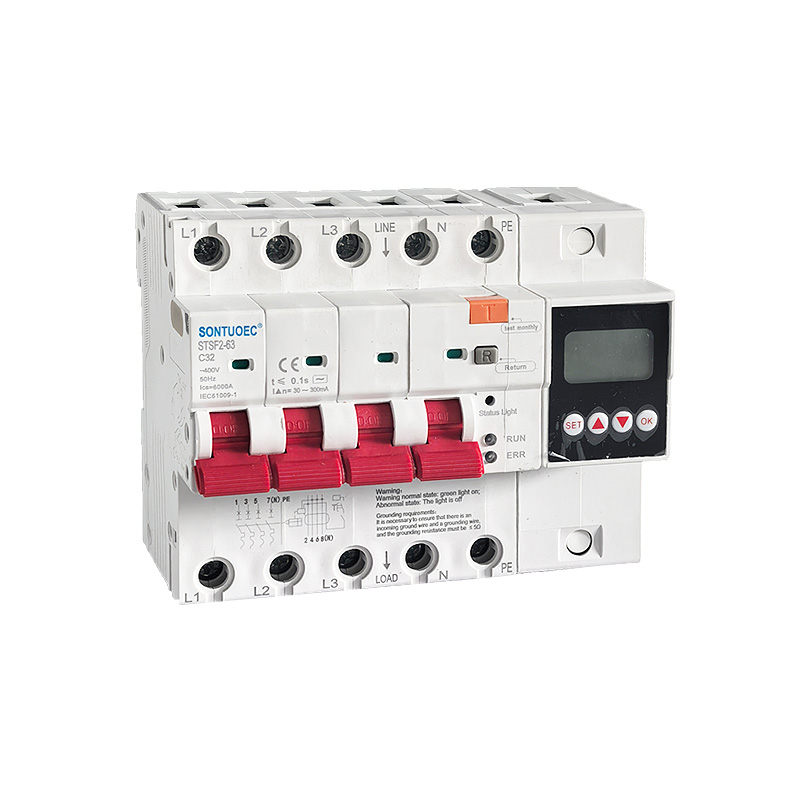

2p, 4p: Buradaki “p” kutup sayısını, yani devre kesicinin bağlanabileceği devre faz sayısını ifade eder. 2p, devre kesicinin iki devre fazına (genellikle Ateş ve Sıfır) bağlanabileceği anlamına gelirken 4p, dört devre fazına (genellikle üç fazlı Ateş ve Sıfır) bağlanabileceği anlamına gelir.

Çok fonksiyonlu

Çok işlevli, bu 100A 2p 4p Çok İşlevli RCBO'nun çeşitli koruma işlevleriyle donatıldığını gösterir. Temel aşırı yük ve kısa devre korumasına ek olarak kaçak koruması, düşük gerilim koruması, aşırı gerilim koruması vb. de sağlayabilir. sıcaklık koruması, Su giriş alarmı, Ayarlanabilir akım ve voltaj. Bu korumalar RCBO'nun devreler ve ekipman için daha kapsamlı koruma sağlamasına olanak tanır.

Uyarı!

Uyarı normal durumu: yeşil ışık açık;

Anormal durum: Işık kapalı

Topraklama gereksinimleri:

Gelen topraklama kablosunun ve topraklama kablosunun bulunduğundan emin olunmalı ve topraklama direnci s 5Q olmalıdır!

Uygulama Senaryosu

RCBO çeşitli koruma fonksiyonlarına sahip olduğundan, aydınlatma için elektrik devreleri, zayıf güç, evlerde ve halka açık yerlerdeki elektrikli cihazlar gibi kişisel güvenlik gerektiren devrelerde sıklıkla kullanılır. Bu yerler genellikle sızıntı kazalarına neden olabilecek su ve nem ile karakterize edilir. Ayrıca RCBO, çevresel ışık kontrol devreleri, radar sistemleri ve jeolojik araştırma aletleri gibi insan güvenliğinin ön koşul olduğu endüstriyel elektrik sistemlerinde de kullanılabilir.
