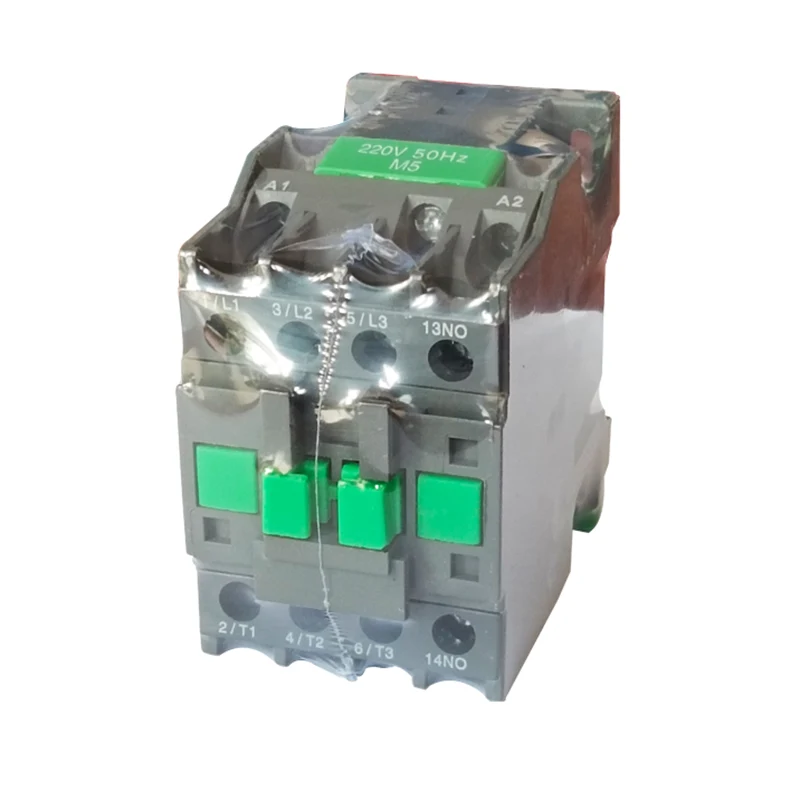

LC1-N tipi AC kontaktör

LC1-N tipi AC kontaktörleri, AC 50Hz veya 60Hz, 660V'a kadar voltajlar (bazı modeller için 690V'ye kadar) ve 95A'ya kadar akımlarda kullanılmak üzere uygundur. Uzun mesafelerde devreleri bağlamak ve kırmak için ve AC motorlarını sık sık başlatmak ve kontrol etmek için kullanılır.

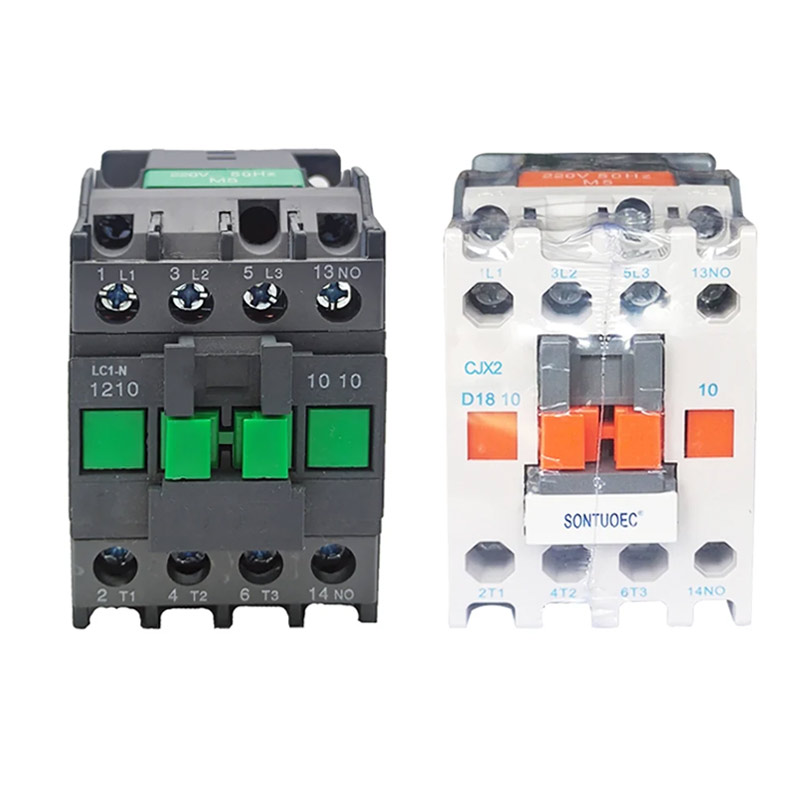

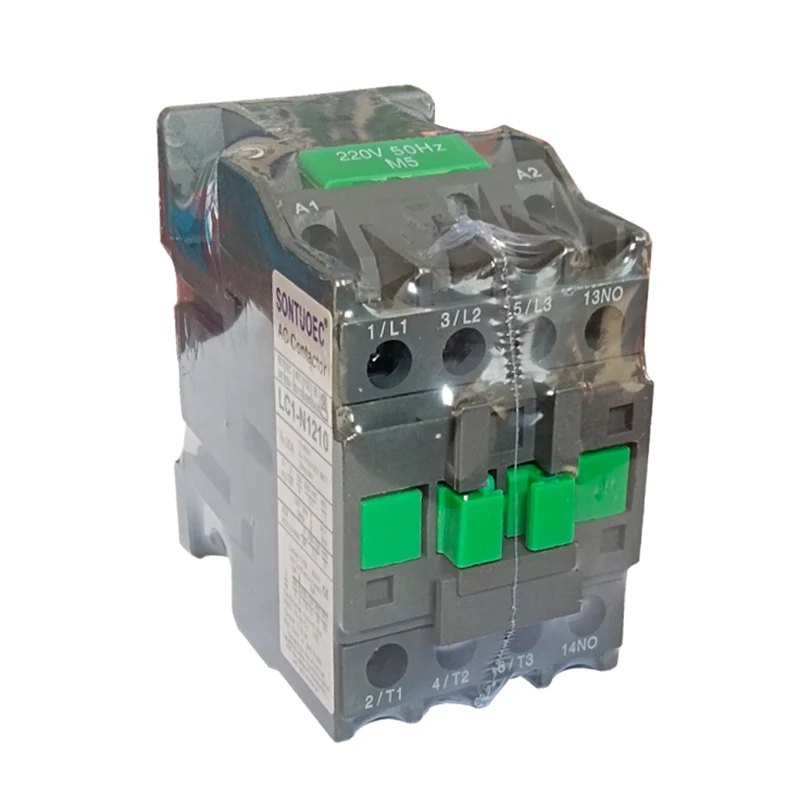

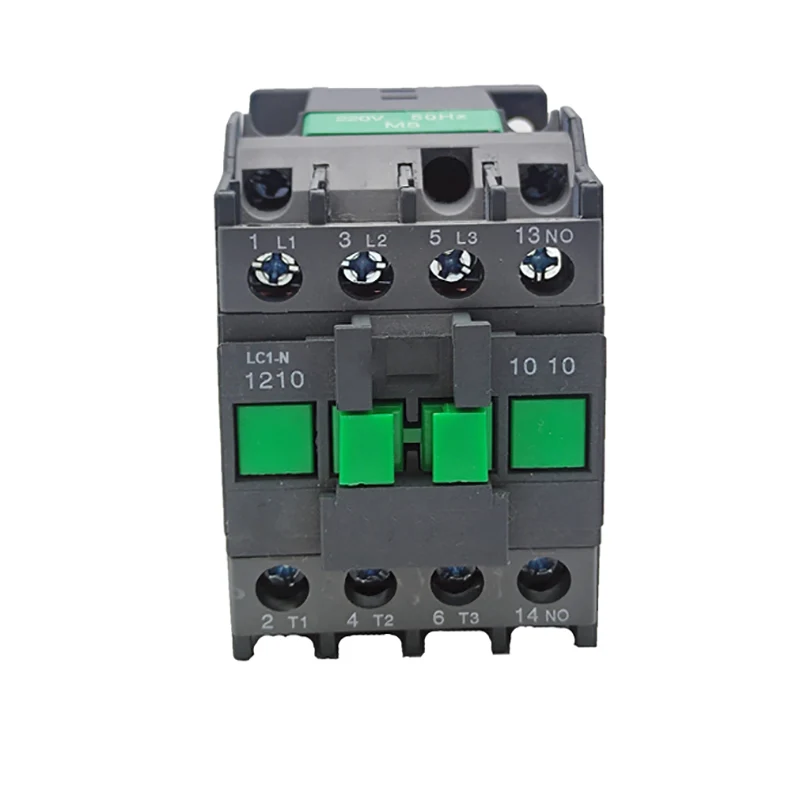

modeli:LC1-N1210

Talep Gönder

Ürün Açıklaması

Tip		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Nominal çalışma akımı (a)	AC3	9	12	18	25	32	40	50	65	80	95
Nominal çalışma akımı (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 aşamalı standart power derecelendirmeleri Motorlar 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominal ısı akımı (a)		20	20	32	40	50	60	80	80	125	125
Elektrik Yaşam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrik Yaşam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekanik Yaşam (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kişilerin sayısı	3p+hayır					3P+NC+Hayır
Kişilerin sayısı	3P+NC					3P+NC+Hayır

Yapısal özellikler

Modüler Tasarım: LC1-N tipi AC kontaktörü, kullanıcıların ihtiyaçlarını seçmesi ve birleştirmesi için uygun olan tam fonksiyon kombinasyonu ile modüler tasarımı benimser.

Elektromanyetik Sistem: Kontaktörün önemli bir parçası olan elektromanyetik bobin ve demir çekirdeği dahil, kontakların kapatılmasını ve bağlantısını kesip kesilmesini sağlamak için ona güvenir.

İletişim sistemi: Ana temas ve yardımcı temas dahil. Ana temas, ana devreyi bağlamak ve kırmak ve daha büyük akımı kontrol etmek için kullanılır; Yardımcı temas, çeşitli kontrol yöntemlerinin gereksinimlerini karşılamak için kontrol devresindedir.

ARC Söndürme Sistemi: Bir ark söndürme cihazı, genellikle yarı kapalı uzunlamasına yarık kil ark söndürme kapağı ile donatılmış ve ark tarafından üretilen devreyi kırmak için kontakların güvenilir bir şekilde söndürülmesini sağlamak için güçlü bir manyetik üfleme ark devresi ile donatılmış, kontaklara yay hasarını azaltın.

Operasyon ilkesi

Kontrol devresi enerjilendirildiğinde, elektromanyetik bobin, kontakları kapatmak için demir çekirdeği çeken ve böylece kompresörün ana devresini bağlayan bir manyetik alan üretir. Kontrol devresi enerjilendirildiğinde, manyetik alan kaybolur, demir çekirdek yay hareketi altında sıfırlanır, kontak bağlantısı kesilir ve kompresörün ana devresi de bağlantısı kesilir.
