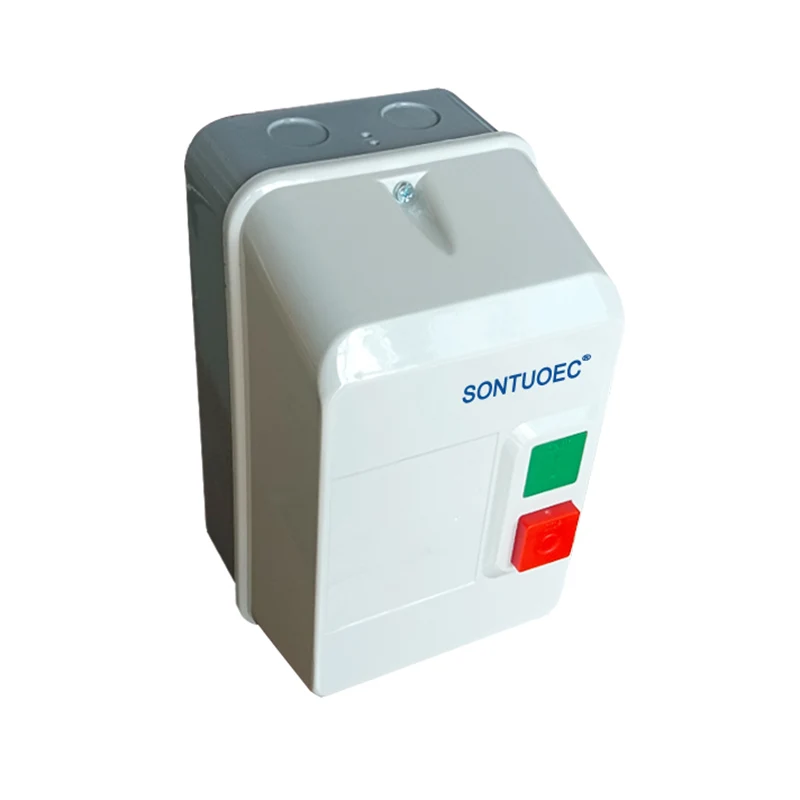

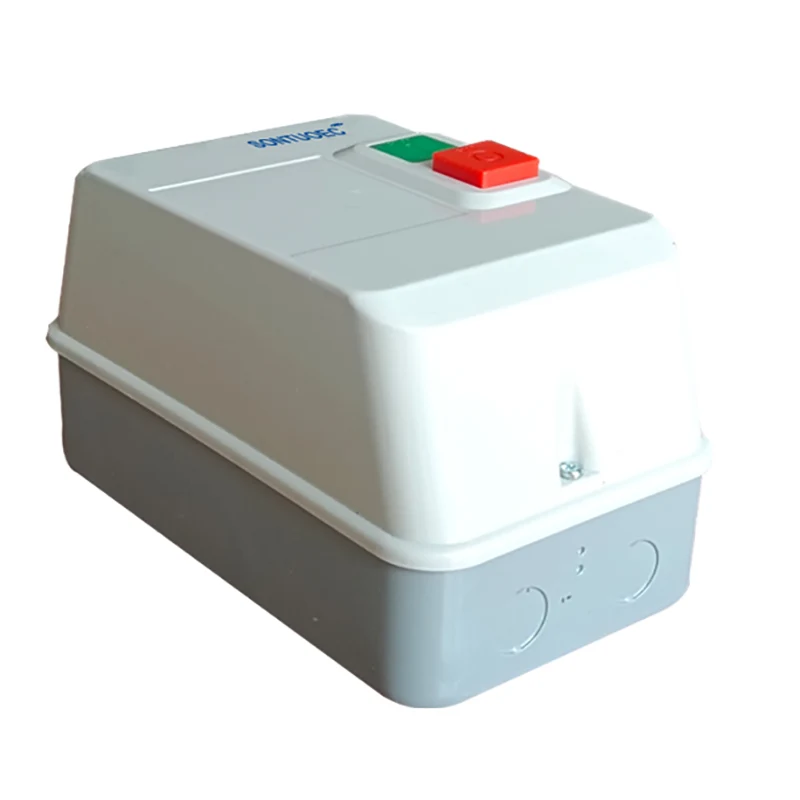

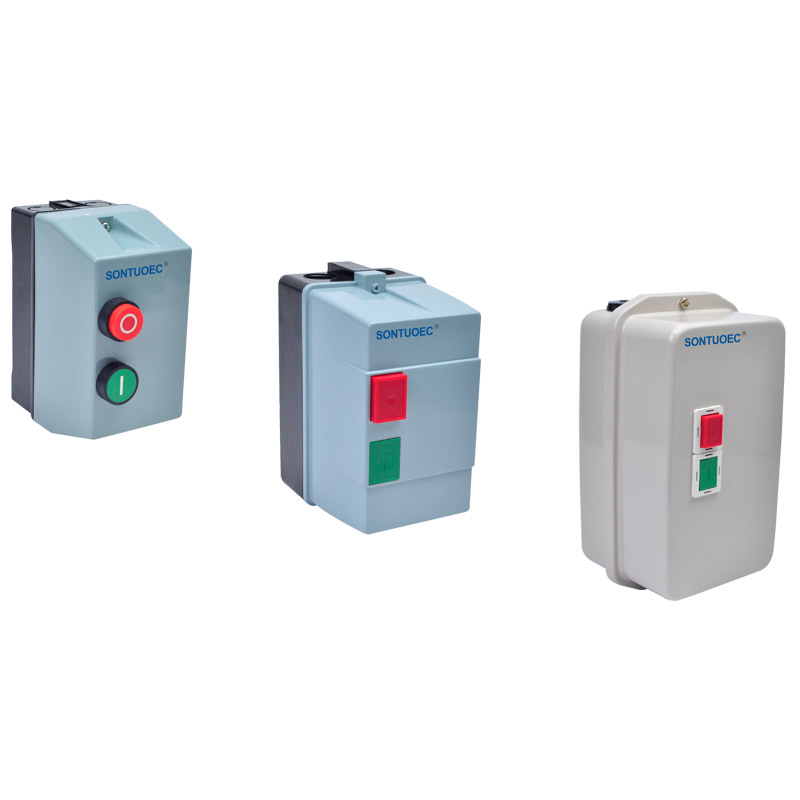

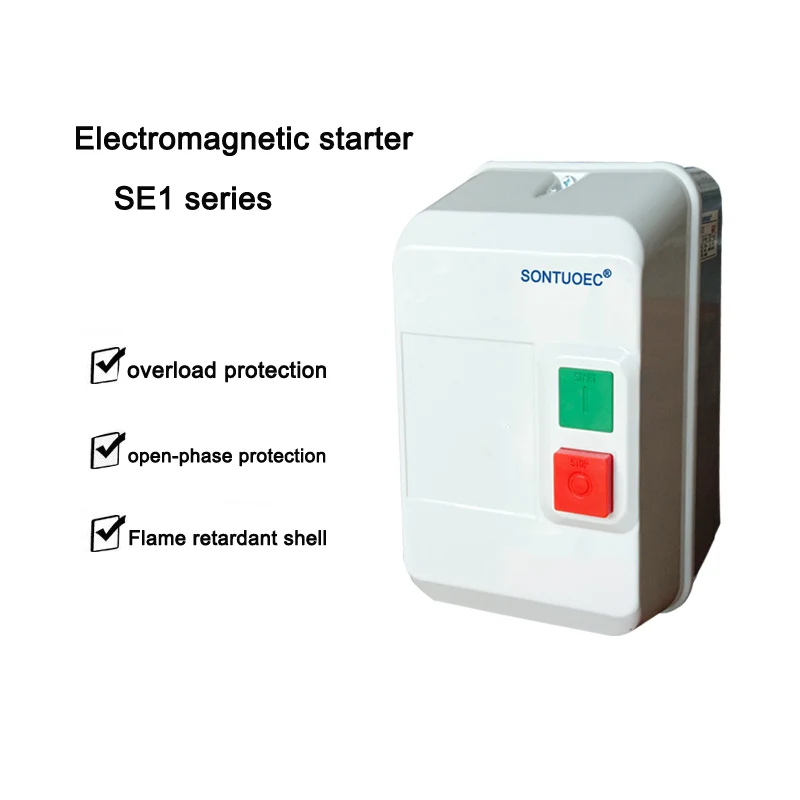

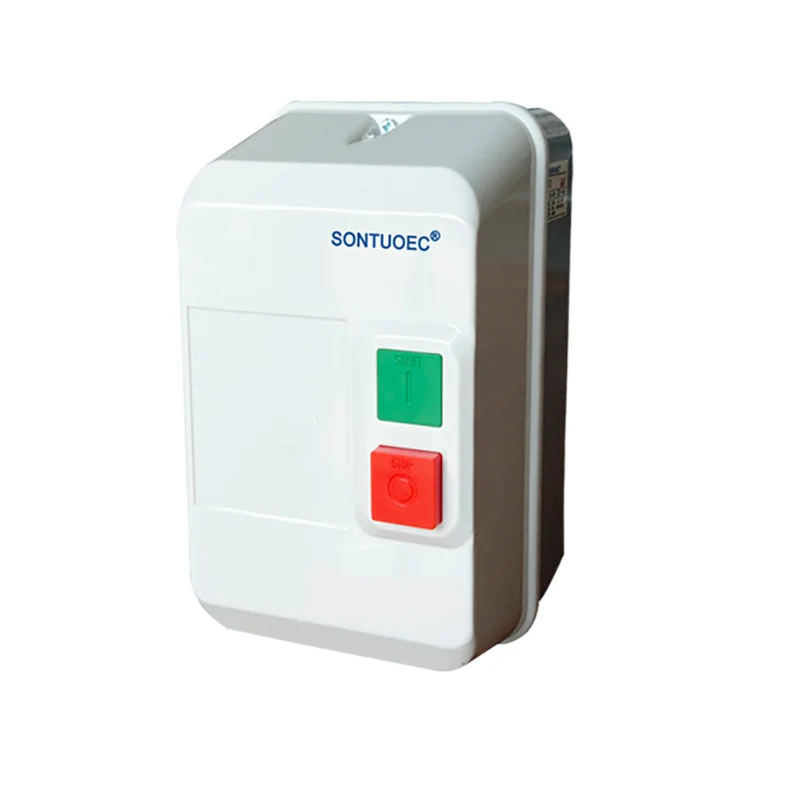

Manyetik Başlangıç (DOL)

Manyetik marş (DOL) motor, yani motorun (veya motorların) başlatılmasını ve durdurulmasını kontrol etmek için bir manyetik anahtar kullanılır. Manyetik anahtarlar, harici manyetik alandaki değişikliklere göre devrenin açılmasını kontrol ederek burada önemli bir rol oynar ve böylece motorun kontrolünü gerçekleştirir.

Talep Gönder

Ürün Açıklaması

Spesifikasyonlar

Ürün modu No. ve spesifikatol	SLE1-09 ve 12	Dourged, korunan TOLP429 (3) veya, F659 (4)
Muhafaza	SLE1-18 ve 25	Dourged, korunan TOLP427 (3) veya, F5577 (4)
	SLE1-32 ve 95	Matal, LP65 ila 559
Kontrol (2 push düğmesi üzerine moufited muhafaza kapağı)	SLE1-32 ve 95	1 Yeşil Başlat düğmesi "1", 1RED Stop/Teset Buttion "O"
Bağlantılar	SLE1-32 ve 95	Electricol Güç ve Kontrol Giriş Bağlantıları

Ana teknik parametreler:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Tutulmuş Güç (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Tutulmuş Güç (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Tutulmuş Akım (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Tutulmuş Akım (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Tutulmuş ısıtma akımı (a)			25	32	40	50	60	80		125
Tutulmuş insutaled volaj (v) 660
Yardımcı İletişim AC-15	Temas etmek	standart	1no				1no+1NC
	Tutulmuş akım (a)	220V	1.6
	Tutulmuş akım (a)	380V	0.95
Suitabie Termal Röleler		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Muhafaza derecesi		LP65

Operasyon ilkesi

Bir manyetik anahtar marş motorunun çalışma prensibi esas olarak bir manyetik alanın etkisine ve bir DC motorunun çalışma prensibine dayanmaktadır. Harici bir manyetik alan bir manyetik anahtara yaklaştığında, anahtarın içinde bir manyetik algılama elemanını (örn. Bir kamış) tetikler, bu da kontakları kapatmasına veya kırmasına neden olur, böylece devrenin açılmasını ve kapatılmasını kontrol eder. Devre kapatıldıktan sonra, akım motordan akar ve dönmeye neden olur. Öte yandan DC motorları, enerjili bir iletkenin bir elektromanyetik kuvvetin etkisi ile manyetik bir alanda hareket ettiği prensibi üzerinde çalışır.

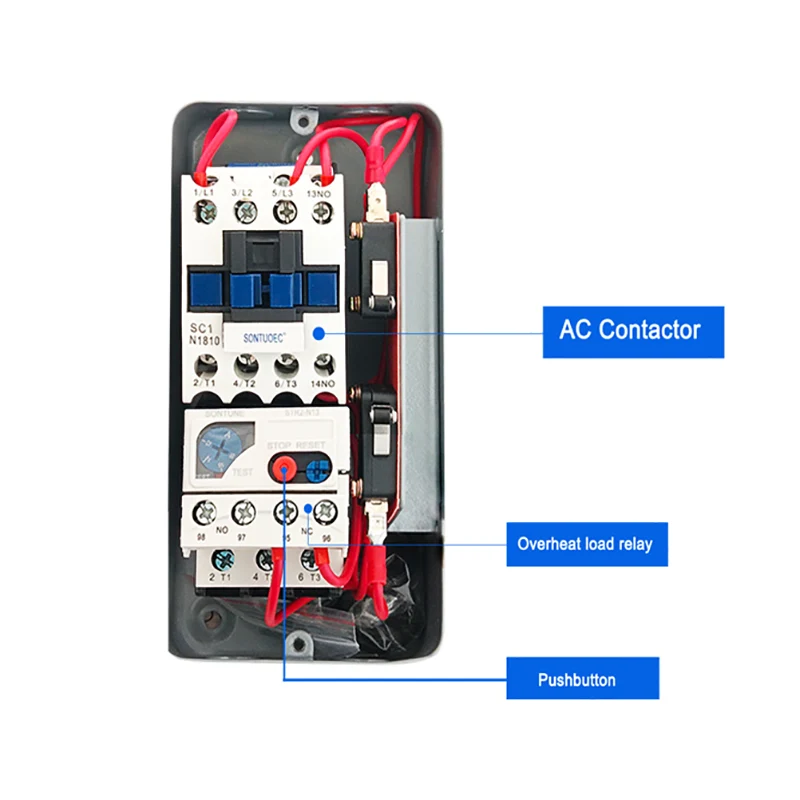

Ana bileşenler

Manyetik Anahtar: Genellikle harici manyetik alanları tespit etmek ve bir devrenin açık/kapanmasını kontrol etmek için kullanılan bir manyetik algılama elemanı ve bir tetik cihazdan oluşur.

Elektrik motoru: Elektrik enerjisini mekanik enerjiye dönüştüren ve çeşitli cihazları dönme yoluyla yönlendiren bir cihaz.

Kontrol devresi: Harici sinyaller almak ve sinyallere göre manyetik anahtar ve motorun çalışma durumunu kontrol etmek için kullanılır.
