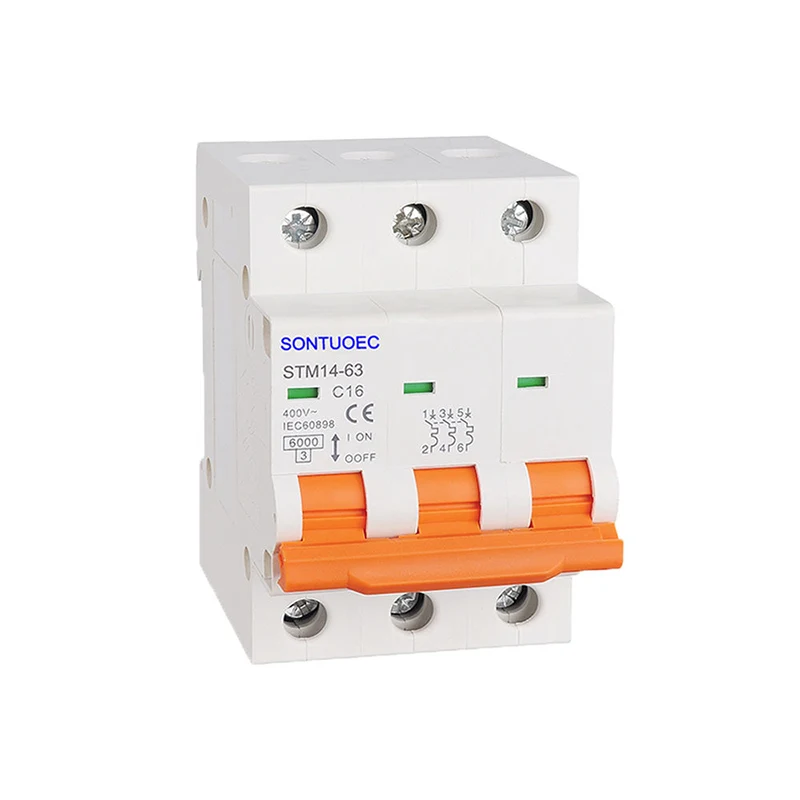

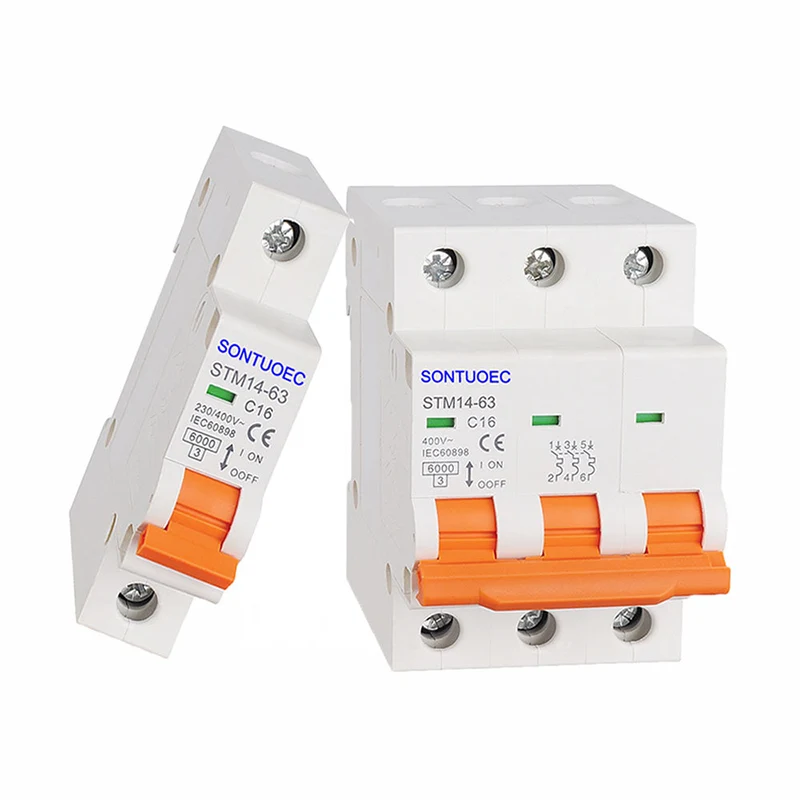

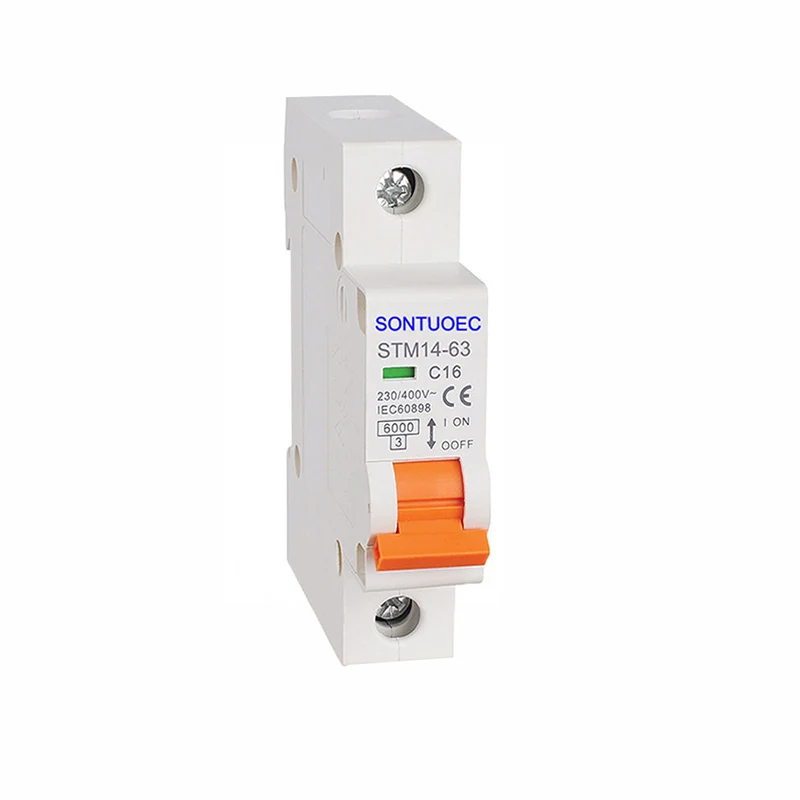

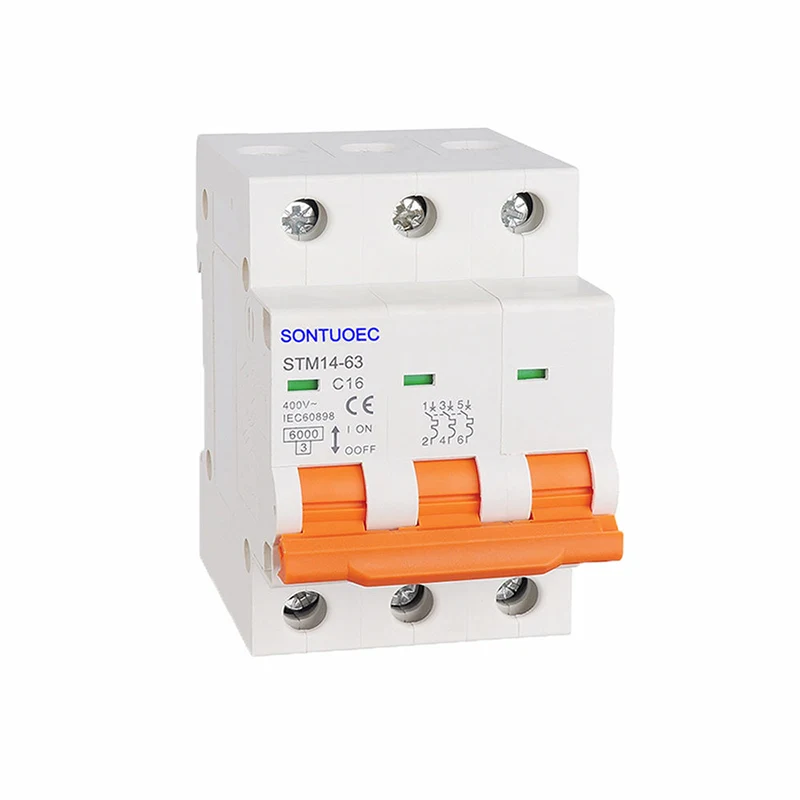

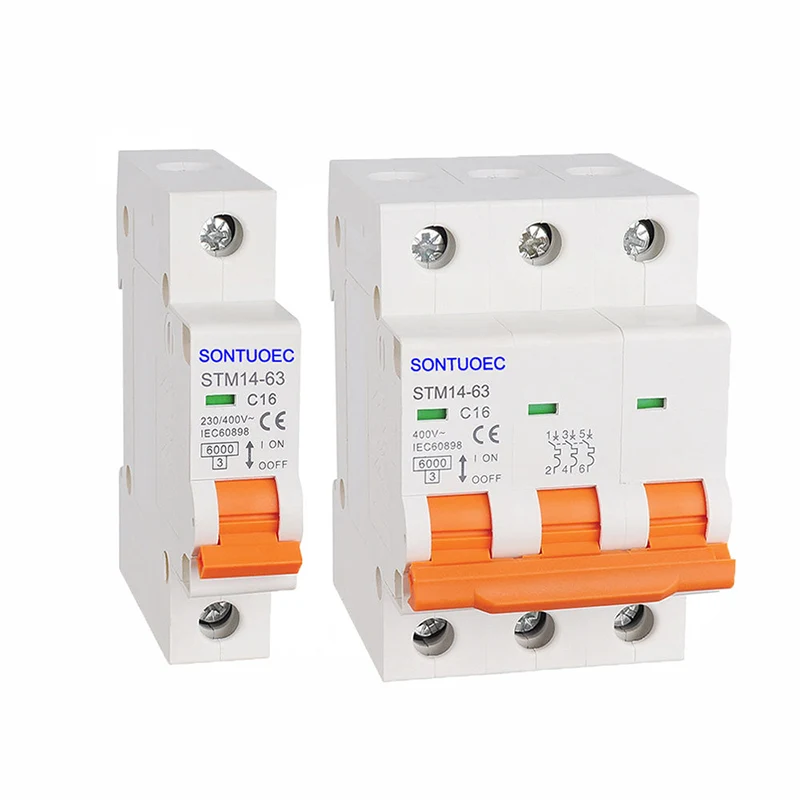

Mini MCB minyatür devre kesici

Mini MCB minyatür devre kesici, elektrik devrelerini aşırı yüklerin veya kısa devrelerin neden olduğu hasarlardan korumak için tasarlanmış otomatik olarak çalıştırılan bir elektrik anahtarıdır. Normal devre koşulları altında akımı açma, taşıma ve kırma, aynı zamanda açıklama, belirli bir süre boyunca devam etme ve belirtilen anormal devre koşulları altında akımı kırma yeteneğine sahiptir.

modeli:STM14-63

Talep Gönder

Ürün Açıklaması

Model	STM14-63
Standart	IEC60898-1
Direk	1p, 2p, 3p, 4p
Açma eğrisi	B, C, D
Nominal kısa devre kapasitesi (ICN)	3ka, 4.5ka, 6ka
Değerlendirilmiş Akım (In)	1,2,4,610,16,20,25,32,40,63a
Nominal Voltaj (BM)	AC230 (240)/400 (415) v
Manyetik sürümler	B eğrisi: 3 inç ile 5 arasında C eğri: 5in ile 10in arasında D eğri: 10in ile 14in arasında
Elektro-mekanik dayanıklılık	6000'den fazla döngü

Özellikler ve avantajlar

Küçük boyut: Mini MCB minyatür devre kesici, kurulumu ve kullanımı kolay olan küçük boyut ve hafif ağırlık ile karakterizedir.

Güvenilir çalışma: İç yapısı ve malzemeleri, elektrik ekipmanlarını ve kişisel güvenliği korumak için devrede aşırı yük veya kısa devre olduğunda güç kaynağının hızlı bir şekilde kesilmesini sağlamak için iyi tasarlanmıştır.

Yaygın olarak kullanılan: Konut, ticari binalar ve endüstriyel tesislerde, elektrik terminali dağıtım cihazlarının binasında en yaygın olarak kullanılan terminal koruma cihazı olarak yaygın olarak kullanılmaktadır.

Operasyon ilkesi

Mini MCB, akımı izleyerek kısa devre ve aşırı yük koruması prensibi üzerinde çalışır. Bir devrede kısa devre hatası meydana geldiğinde, MCB aşırı akımın yangına ve diğer güvenlik olaylarına neden olmasını önlemek için devreyi hemen ayıracaktır. Devrede aşırı yük olduğunda, MCB, elektrik ekipmanlarını hasardan korumak için devrenin belirli bir süre bağlantısını kesmeyi geciktirecektir. Buna ek olarak, bazı mini MCB'ler, voltaj anormal (çok yüksek), elektrikli ekipmanlara zarar vermeyi önlemek için devreyi kesen aşırı voltaj koruma fonksiyonuna sahiptir.

Türler ve Seçenekler

Mini MCB'ler, farklı elektrik sistemlerinin ihtiyaçlarını karşılamak için çeşitli tiplerde mevcuttur. Ortak türler şunları içerir:

Standart: Tipik olarak nominal akım aralığı, nominal voltaj, kısa devre kopukluk kapasitesi ve kutup sayısı gibi parametrelere sahip konut ve ticari binalarda kullanılır.

İzole: Elektrik sistemlerinin güvenli bakımı için güç kaynağını ve yükünü tamamen izole edebilir.

Segmentli devre türü: Nominal akım aralığında, devrenin enerjili durumunu korumak için MCB'nin bağlantısı kesme işlevi değiştirilebilir.

Artık akım tipi: Sızıntı koruma anahtarları olarak da bilinir, devrelerdeki sızıntı hatalarını tespit edebilir ve güç kaynağını otomatik olarak kesebilirler.

Aşırı Yük Koruma Tipi: Elektrikli ekipmanları ve kabloları korumak için aşırı akımı tespit edebilen ve kesme gücünü kesebilir.

Çok fonksiyonlu tip: Aşırı yük koruması, kısa devre koruması ve sızıntı koruması gibi çeşitli işlevleri entegre eder.

Kontrol Türü: Operatörün elektrikli ekipman kontrolü için devreyi manuel olarak açmasını veya kapatmasını sağlar.

Mini MCB'leri seçerken, nominal voltaj, nominal akım, kırılma kapasitesi, çalışma özellikleri ve çevre koşulları gibi faktörlerin dikkate alınması gerekir. Belirli devre ve yük gereksinimlerine göre uygun MCB tipini seçmek de gerekir.
