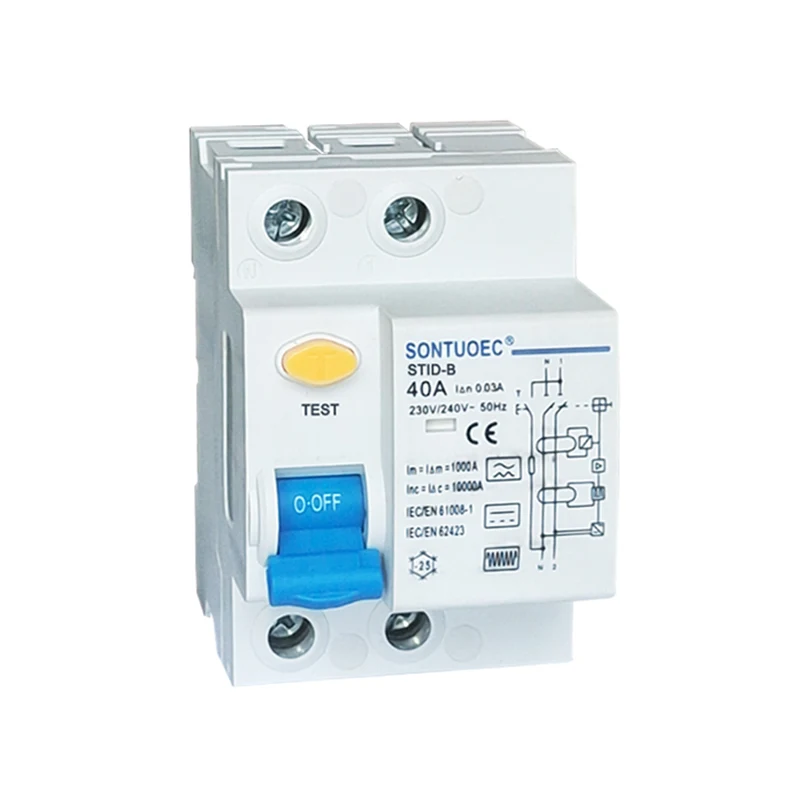

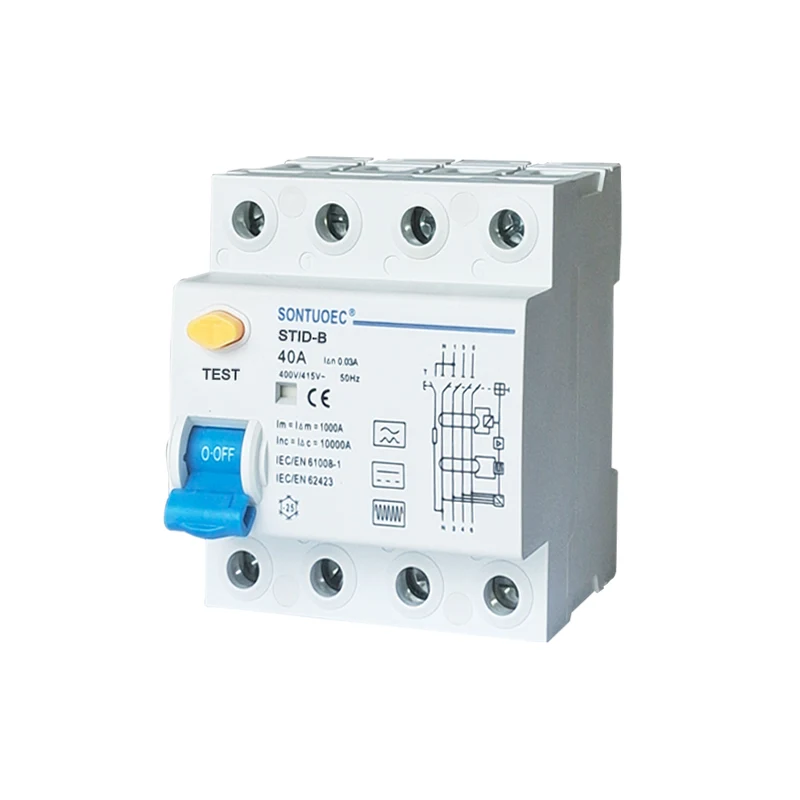

RCCB B Model Kalıntı Akım Devre Kesici

RCCB B Model Kalıntı Akım Devre Kesici Üç faz ağında bağlayıcı hata akımı durumunda korur. Genellikle şarj istasyonu, tıbbi aparat ve enstrümanlar, kontrolörler ve değişken hız sürücüleri, meyilli yükler ve inverterler (DC) ... STID-B, IEC/EN61008-1 ve IEC/EN61008-1 ile birlikte kullanılır.

modeli:STID-B

Talep Gönder

Ürün Açıklaması

Elektrik Özellik	Standart		IEC/EN62423 & IEC/EN61008-1
	Tür (Dünya Sızıntısının Dalga Formu Algılandı)		B
	Dereceli akım	A	25,40,63
	Kutuplar	P	1p+n, 3p+n
	Nominal Voltaj UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Nominal hassasiyet i n	A	0.03,0.1,0.3
	Yalıtım voltajı kullanıcı arayüzü	V	500
	Nominal kalıntı yapımı ve	A	500 (In = 25A/40A)
	Kırılma kapasitesi i m	A	630 (in = 63a)
	Kısa devre akımı i c	A	10000
	Scpd sigortası	A	10000
	I N'nin altında kırılma zamanı	s	≤0.1
	Nominal frekans	Hz	50
	Nominal Dürtü dayanıklı voltaj (1.2/5.0) UIMP	V	4000
Mechanicai özellikler	IND'de dielektrik test voltajı. Fred. 1 dakika boyunca	KV	2.5
	Kirlilik derecesi		2
	Elektrik Yaşam		2000
	Mechanicai iife		10000
	Arıza Akımı Göstergesi		Evet
	Koruma derecesi		IP20
	Ortam sıcaklığı (günlük ortalama 35 ile)	ºC	-40 ~+55ºC
	Saklama sıcaklığı	ºC	-40 ~+70ºC

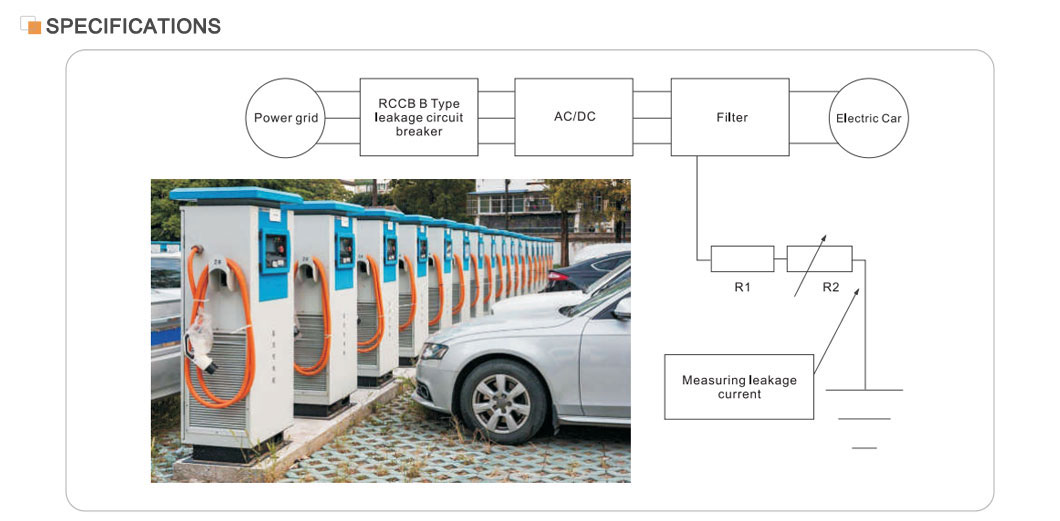

STID-B RCCB B Modeli Artık akım devre kesici A tipi için uygundur ve ayrıca DC artık akımlarını, doğrultucu devrelerinden ve yüksek frekanslı AC artık akımlarından kaynaklanabilecek DC artık akımlarını düzeltmek için de uygundur. Üç aşamalı ağlarda sürekli arıza akımları durumunda koruma sağlar. STID-B, şarj istasyonları, tıbbi ekipmanlar ve enstrümanlar, kontrolörler ve değişken hız sürücüleri, pil şarj cihazları ve invertörler (DC) alanlarında yaygın olarak kullanılır. STID-B, IEC/EN61008 ve IEC/EN62423 Standartlarına uygundur.

Ana Özellikler

Nominal akım: 40A, daha büyük akım elektrik sistemleri için uygun.

Sızıntı Koruması: Yüksek hassasiyet ve doğrulukla, sızıntı akımını tespit edebilir ve çok kısa sürede güç kaynağını kesebilir.

Güvenlik Performansı: IEC/EN61008.1 ve GB16916.1 gibi uluslararası standartlara uyarak ürünün güvenliğini ve güvenilirliğini sağlar.

Uygulama kapsamı: Elektrik sistemi için kapsamlı koruma sağlamak için endüstriyel, ticari, yüksek katlı ve sivil binalarda yaygın olarak kullanılmaktadır.

Operasyon ilkesi

RCCB B Model Kalıntı Akım Devre Kesici Sıfır Sıra Akım Transformatörüne dayanır. Her iletken faz, ikincil tarafı bir elektromanyetik tespite bağlı olan sıfır sekans akım transformatöründen geçer. Normal koşullar altında, sıfır sekans akımı transformatöründen faz akımlarının vektör toplamı sıfırdır, bu nedenle transformatördeki akı sıfırdır, ikincil çıkış voltajı da sıfırdır ve devre kesici çalışmaz. Bununla birlikte, sızıntı akımı arttıkça ve ikincil yan çıkış voltajını belirli bir seviyeye kadar büyütmeye yönlendirdikten sonra, elektromanyetik salınım aktive eder, çalışma mekanizmasını güç kaynağına bağlı kontakları hareket ettirmeye ve ayırmaya yönlendirir ve böylece sızıntı korumasını gerçekleştirir.

Seçim ve kurulum

Seçim: Bir RCCB seçerken, nominal voltaj, nominal akım, sızıntı eylemi akımı ve elektrik sisteminin eylem süresi gibi parametreler dikkate alınmalıdır. Ayrıca, gerekli koruma türüne göre uygun bir RCCB seçmek gerekir (örn. Doğrudan temas koruması veya dolaylı temas koruması).

Kurulum: RCCB, tüm elektrik sisteminin veya belirli bir dal hattının tam olarak korunmasını sağlamak için elektrik sisteminin gelen ucuna veya bir dal hattına kurulmalıdır. Kurulum sırasında, RCCB'nin uygun bağlantısını ve güvenilir çalışmasını sağlamak için ilgili standartlar ve kodlar kesinlikle gözlemlenmelidir.
