SLE1-D Serisi Manyetik Başlangıç

SLE1-D Serisi Manyetik Başlangıç, elektromanyetik kuvvetle bir elektrik motorunun başlatılmasını ve durdurulmasını çalışan bir elektrik kontrol cihazıdır. Genellikle enerjilendirildiğinde, motorun kontrolünü sağlamak için kontakların kapanmasını veya kırılmasını yönlendiren bir demir çekirdeğin hareketini çeken bir manyetik alan üreten bir elektromanyetik bobin içerir.

modeli:SLE1-D

Talep Gönder

Ürün Açıklaması

Spesifikasyonlar

Ürün modu No. ve spesifikatol	SLE1-09 ve 12	Dourged, korunan TOLP429 (3) veya, F659 (4)
Muhafaza	SLE1-18 ve 25	Dourged, korunan TOLP427 (3) veya, F5577 (4)
	SLE1-32 ve 95	Matal, LP65 ila 559
Kontrol (2 push düğmesi üzerine moufited muhafaza kapağı)	SLE1-32 ve 95	1 Yeşil Başlat düğmesi "1", 1RED Stop/Teset Buttion "O"
Bağlantılar	SLE1-32 ve 95	Electricol Güç ve Kontrol Giriş Bağlantıları

Ana teknik parametreler:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Tutulmuş Güç (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Tutulmuş Güç (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Tutulmuş Akım (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Tutulmuş Akım (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Tutulmuş ısıtma akımı (a)			25	32	40	50	60	80		125
Tutulmuş insutaled volaj (v) 660
Yardımcı İletişim AC-15	Temas etmek	standart	1no				1no+1NC
	Tutulmuş akım (a)	220V	1.6
	Tutulmuş akım (a)	380V	0.95
Suitabie Termal Röleler		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Muhafaza derecesi		LP65

Operasyon ilkesi

SLE1-D serisi manyetik marşın çalışma prensibi, elektromanyetik indüksiyon ve elektromanyetik kuvvetin etkileşimine dayanmaktadır. Kontrol güç kaynağına enerji verildiğinde, elektromanyetik bobin, demir çekirdeğini hareket ettirmek için çeken ve kontakları kapatan ve motorun güçle sağlanan ve çalışmaya başlayan bir manyetik alan üretir. Kontrol güç kaynağı enerjilendirildiğinde, manyetik alan kaybolur, demir çekirdek yay hareketi altında sıfırlanır, kontaklar bozulur ve motor çalışmayı durdurur.

Türler ve Özellikler

Doğrudan çevrimiçi (DOL) SLE1-D manyetik başlangıçları, Star-Delta (Star-Delta) başlangıç, otomatik açıcı ve benzeri gibi çeşitli SLE1-D manyetik başlangıç türleri vardır. Farklı SLE1-D manyetik başlangıç türleri farklı özelliklere ve uygulama kapsamına sahiptir.

1. Çevir (DOL) SLE1-D manyetik marş:

Basit yapı, düşük maliyet.

Küçük güç motorlarının kontrolünü başlatma ve durdurma için uygundur.

2.Star-Delta (Star-Delta) Başlangıç:

Motorun kablolamasını değiştirerek, başlangıç sırasında voltaj ve akımı azaltma amacını fark eder.

Orta güç motoru başlangıç kontrolü için uygundur.

3.Autotransformer Starter:

Bir motor çalıştırırken voltajı ve akımı azaltmak için bir ototransformer kullanır.

Yüksek güçlü motorların başlangıç kontrolü için geçerlidir.

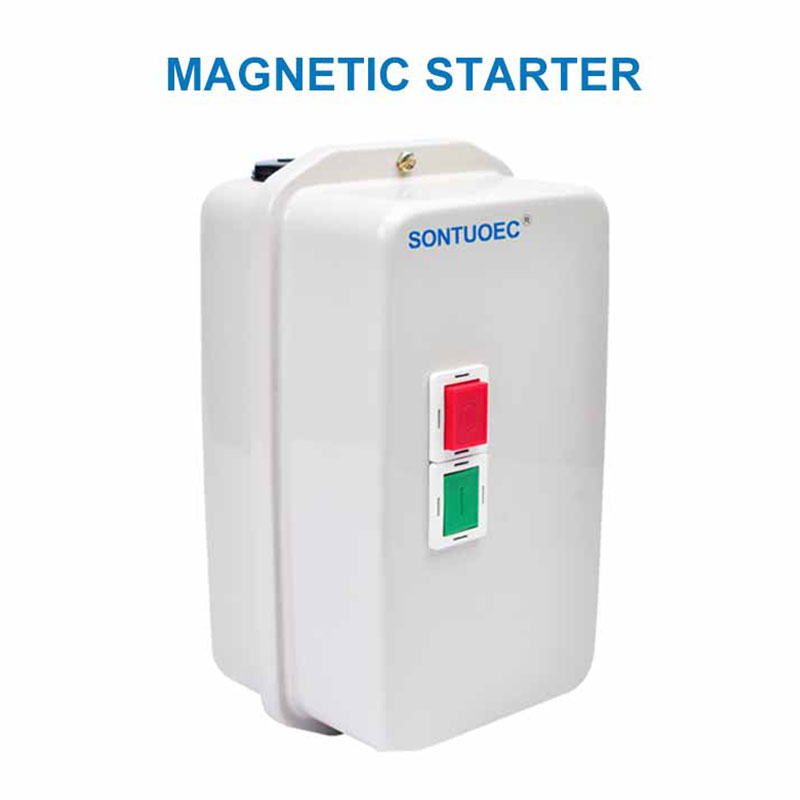

SLE1-D Series Magnetic Starter

Uygulama senaryoları

SLE1-D manyetik başlangıç yapanlar, imalat, inşaat, tarım ve ulaşım gibi çeşitli endüstriyel ve ticari uygulamalarda yaygın olarak kullanılmaktadır. Ekipmanın otomatik üretimi ve uzaktan kumandası için üç fazlı asenkron motorlar, DC motorlar vb. Gibi çeşitli motor türlerini kontrol etmek için kullanılırlar.
