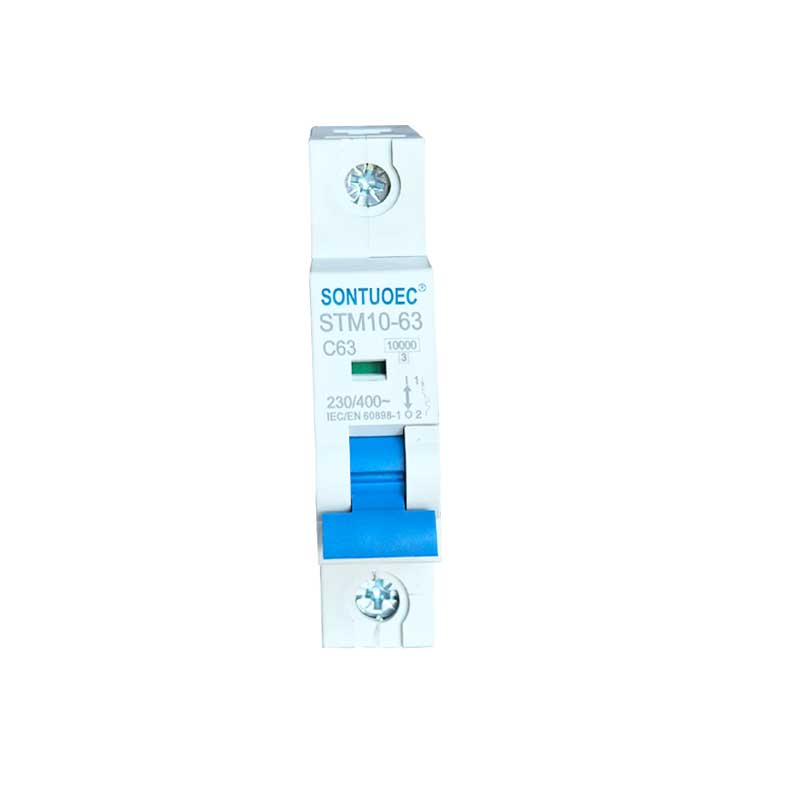

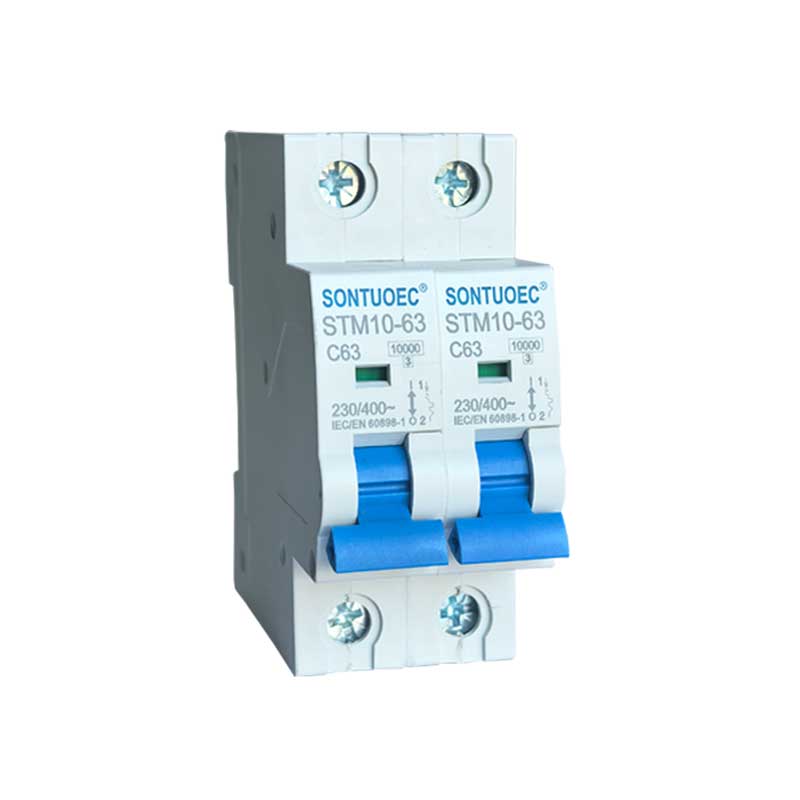

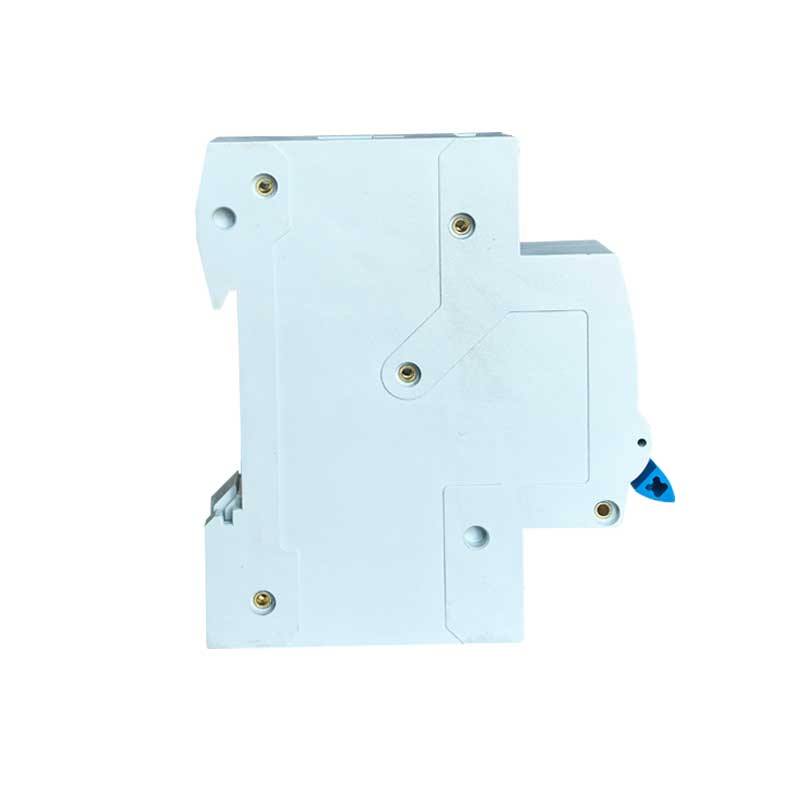

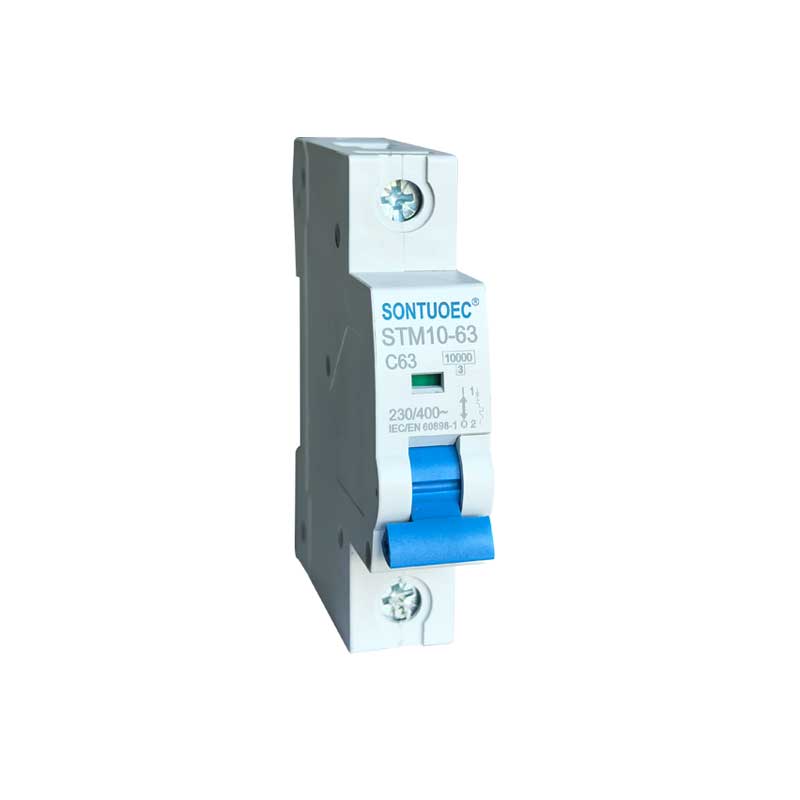

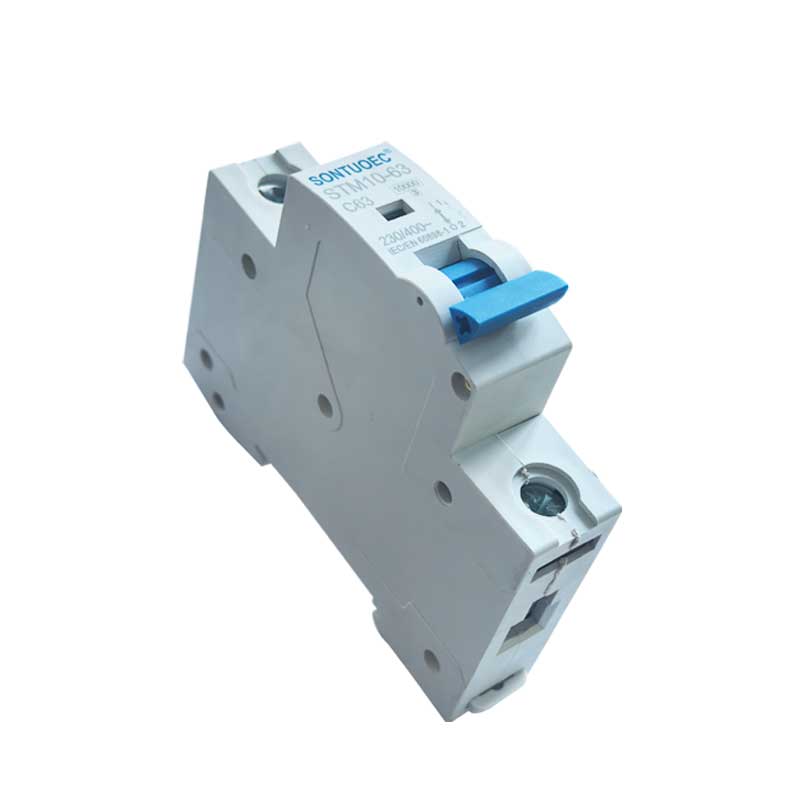

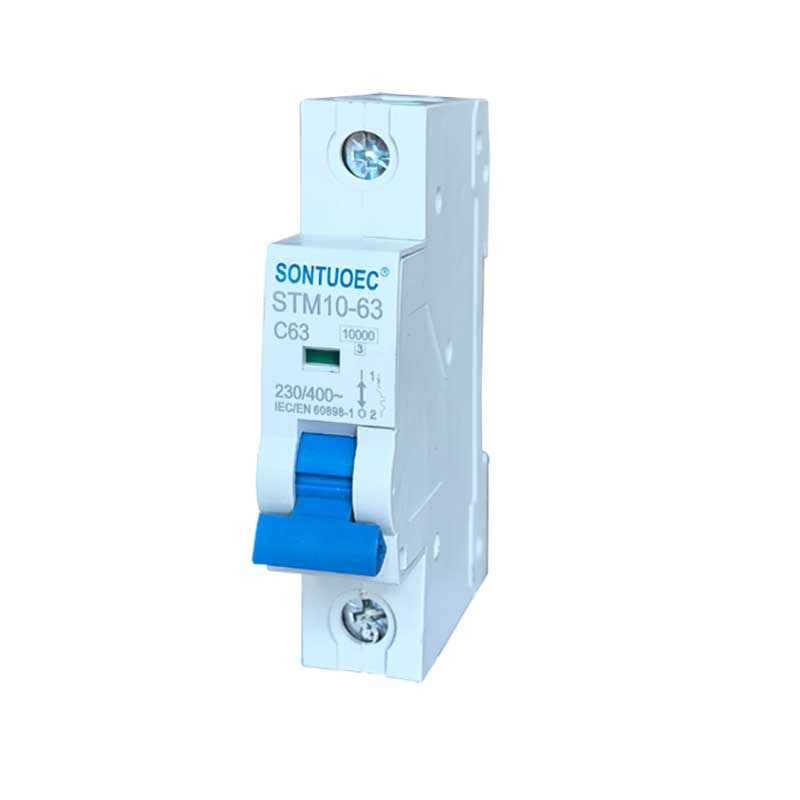

Sontuoec Fabrika Doğrudan Satış MCB Stm10-63 Serisi 6ka Minyatür Devre Kesici

SONTUOEC, çeşitli küçük elektrikli ev aletlerinin üretiminde uzmanlaşmış Çinli tedarikçilerden/üreticilerden biridir. STM10-63 Serisi yüksek kesme özelliğine sahip minyatür devre kesici, gelişmiş yapı, güvenilir performans, kesme kapasitesi yüksek, zarif görünüm özelliklerine sahiptir ve kabuğu ve parçaları darbeye dayanıklı, güçlü alev geciktirici özelliğe sahip malzemeden yapılmıştır. 50 veya 60 frekanslı, Ue 400V ve altı, Ui 63A ve altı güç sistemine uygundur. Esas olarak ofis binalarında, konutlarda, aydınlatma, güç dağıtımı ve ekipmanların aşırı yük ve kısa devre koruması için uygulanır. Normalde güç sisteminin sık olmayan aktarımı olarak da kullanılabilir. IEC60898.1 ve GB10963.1 standartlarına uygundur.

modeli:STM10-63

Talep Gönder

Ürün Açıklaması

Özellikler:

	Standart		IEC/EN 60898-1
Elektrik	Nominal akım In	A	1,2,4,6,10,16,20,25,32,40,50,63A
özellikler	Direkler	P	1,2,3,4
	Nominal gerilim Ue	V	AC 230, 400
	Yalıtım gerilimi Ui	V	500
	Nominal frekans	Hz.	50/60
	Nominal kırma kapasitesi	A	3000, 4500, 6000
	Nominal darbe dayanım gerilimi (1,2/50)Uimp	V	4000
	1 dakika için İnd.Frekansta dielektrik test voltajı	KV	2
	Kirlilik derecesi		2
	Termo-manyetik salınım karakteristiği		B,C,D
Mekanik	Elektrik ömrü	t	4000
özellikler	Mekanik ömür	t	10000
	Koruma derecesi		IP20
	Ayar için referans sıcaklığı	°C	30
	termal elemanın	°C	30
	Ortam sıcaklığı	°C	-5~+40(Özel uygulama için lütfen bakınız
	(günlük ortalama ≤35°C)	°C	sıcaklık telafisi düzeltmesi)
	Depolama sıcaklığı	°C	-25~+70
Kurulum	Terminal bağlantı türü		Kablo/Pin tipi bara
	Kablo için terminal boyutu üst/alt	mm2	25
	Kablo için terminal boyutu üst/alt	AWG	3.18.2018
	Bara için üst/alt termik boyutu	mm2	25
	Bara için üst/alt termik boyutu	AWG	3.18.2018
	Sıkma torku	N*m	2
	Sıkma torku	In-lbs	18
	Montaj		Hızlı klips cihazı aracılığıyla DIN rayında EN 60715(35mm)
	Bağlantı		Üstten ve alttan

STM10-63 Minyatür Devre Kesicinin ana fonksiyonları

1.Aşırı yük koruması: Devredeki akım MCB'nin nominal değerini aştığında STM10-63 Minyatür Devre Kesici, devrenin ve ekipmanın aşırı ısınmasını önlemek için ayarlanan süre içinde devreyi otomatik olarak kesecektir.

2.Kısa devre koruması: Devrede kısa devre oluştuğunda STM10-63 Minyatür Devre Kesici kısa devre akımının devreye ve ekipmana zarar vermesini önlemek için devreyi derhal kesecektir.

3.Sızıntı koruması (bazı MCB'ler bu fonksiyona sahiptir): Sızıntı korumalı MCB'ler için devrede sızıntı olduğunda STM10-63 Minyatür Devre Kesici kişisel güvenliği korumak için devreyi hızlı bir şekilde kesecektir.

MCB'lerin çalışma prensibi

MCB'ler genellikle içinde devredeki akımdaki değişiklikleri tespit etmek için kullanılan bir termal manyetik veya elektronik açma dedektörü içerir. Akım anormal olduğunda, vurucu MCB'nin açma mekanizmasını tetikleyerek STB1-63 Minyatür Devre Kesicinin devreyi hızlı bir şekilde kesmesine neden olur.

1.Termal manyetik vurucu: Açmayı tetiklemek için akım iletkenden geçtiğinde oluşan ısıyı kullanır. Akım çok büyük olduğunda iletken ısınır ve termal manyetik vurucunun içindeki bimetalin bükülmesine neden olur, böylece tetikleme mekanizması tetiklenir.

2.Elektronik karşılık: Akım değişikliklerini tespit etmek ve tetikleme mekanizmasının hareketini kontrol etmek için elektronik bileşenler kullanır. Anormal bir akım tespit edildiğinde elektronik vurucu, devreyi kesmek için açma mekanizmasına bir sinyal gönderir.

MCB Uygulama Senaryoları

MCB'ler, devreleri ve ekipmanları anormal akımların neden olduğu hasarlardan korumak için konut, ticari ve endüstriyel alanlardaki elektrik sistemlerinde yaygın olarak kullanılmaktadır. Genellikle dağıtım kutularına, panolara veya kontrol kabinlerine monte edilirler ve bir devrenin ana anahtarı veya dal anahtarı olarak kullanılırlar.

MCB'lerin Seçimi ve Kurulumu

1.Seçim: MCB'leri seçerken devrenin anma akımı, voltaj seviyesi, koruma özellikleri, kaçak korumasının gerekli olup olmadığı gibi faktörleri göz önünde bulundurmanız gerekir. Seçilen STB1-63 Minyatür Devre Kesicinin yerel elektrik güvenliği standartlarına ve düzenlemelerine uygun olmasını sağlamak da önemlidir.

2.Kurulum: STB1-63 Minyatür Devre Kesici, aşındırıcı gazların bulunmadığı kuru, havalandırılmış bir ortama kurulmalı ve kablolarının doğru ve güvenli bir şekilde yapıldığından emin olunmalıdır. Kurulum sırasında ilgili elektrik güvenliği düzenlemelerine ve çalıştırma prosedürlerine uyulmalıdır.
