STH-40 Serisi Termal Aşırı Yük Röle

STH-40 Serisi Termal Aşırı Yük Röle, AC 50/60 Hz devresi için uygundur, 660V'a kadar operasyonel voltaj. Ve AC motoru için aşırı yük ve faz-kazı koruması işlevini gerçekleştirebilir. Bu ürün GB14048.4, IEC60947-4-1 standardına uygundur.

modeli:STH-40

Talep Gönder

Ürün Açıklaması

Ana Teknik Parametre:

Model	Akım	Uygun kontaktörler
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6A	GMC-9 ~ 22
STH-22/3	1.6-2.5A	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

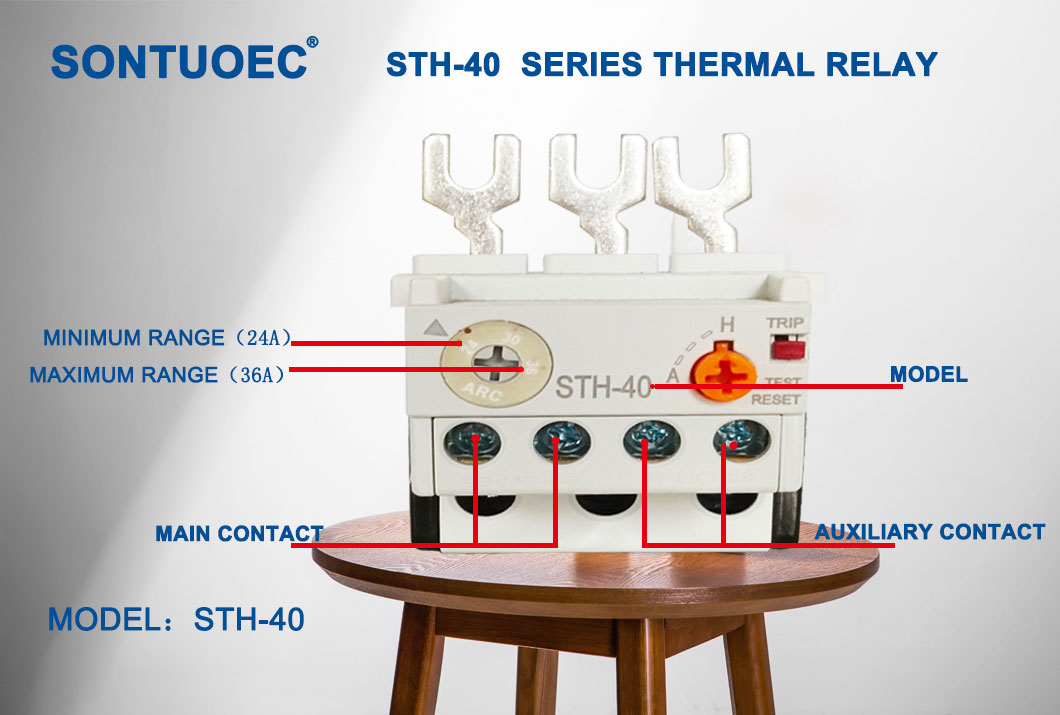

STH-40 Series Thermal Overload Relay

Ana işlevler

Motorun Korunması: Termal aşırı yük rölesinin ana işlevi, aşırı yük nedeniyle motorun hasar görmesini önlemektir. Motor aşırı yüklendiğinde, termal aşırı yük rölesi, aşırı ısınma nedeniyle motorun yanmasını önlemek için güç kaynağını zamanında kesecektir.

Güç hatlarının korunması: Motorun korunmasına ek olarak, termal aşırı yük rölesi de güç hatlarını koruyabilir. Motor aşırı yüklendiğinde, akımı artacaktır, bu da güç hatlarının aşırı ısınmasına ve erimesine yol açabilir. Akımdaki değişikliği tespit ederek, termal aşırı yük rölesi, güç hattının aşırı yüklenip yüklenmediğini belirler ve gerekirse güç kaynağını keser.

Güç sisteminin güvenliğini artırın: Termal aşırı yük rölesi, motor ve güç hattının hasarını etkili bir şekilde önleyebilir, böylece güç sisteminin arıza oranını azaltabilir ve güç sisteminin güvenliğini artırabilir.

Operasyon ilkesi

Termal aşırı yük rölesinin çalışma prensibi esas olarak bimetalin mevcut termal etkisine ve sıcaklık algılama özelliklerine dayanmaktadır. Bir motorda aşırı yük meydana geldiğinde, akım artar ve termal aşırı yük rölesinin ısıtma elemanında daha fazla ısı üretilmesine neden olur. Bu ısı, doğrusal genişleme katsayılarında büyük farklılıklara sahip iki alaşımdan yapıldığı için ısıtıldığında büküldüğünde bimetal'e aktarılır. Bimetal bir dereceye kadar büküldüğünde, elektromanyetik bobinin enerjilendirilmesini tetikleyecektir, bu da kontakların motorun güç kaynağını harekete geçirmesini ve kesmesini sağlayacaktır.

Uygulama kapsamı

Termal aşırı yük rölesi genellikle AC 50Hz, 660V nominal yalıtım voltajı ve 0.1 ~ 630A akımı olan devrelerde kullanılır ve esas olarak üç fazlı AC motorlarının aşırı yük ve faz kırma koruması için kullanılır. Motor için kapsamlı koruma sağlamak için uyarlanmış bir AC kontaktörüne sahip bir başlangıç oluşturmak için de kullanılabilir.

Ürün özellikleri

Basit yapı: Bu termal aşırı yük rölesi genellikle nispeten basit bir yapısal tasarımı benimser, bu da kurulumunu ve kullanmayı kolaylaştırır.

Tam özellikli: Temel aşırı yük koruma fonksiyonuna ek olarak, faz kırma koruması ve sıcaklık telafisi işlevlerine de sahiptir.

Düşük Maliyet: Diğer motor koruma cihazlarıyla karşılaştırıldığında, termal aşırı yük rölesinin fiyatı nispeten düşüktür, bu da kullanıcıların satın alma maliyetini azaltır.

Kararlı İşletme Performansı: Hassas element olarak bimetal benimsediğinden, işlem performansı kararlı ve güvenilirdir.

STH-40 Series Thermal Overload Relay
