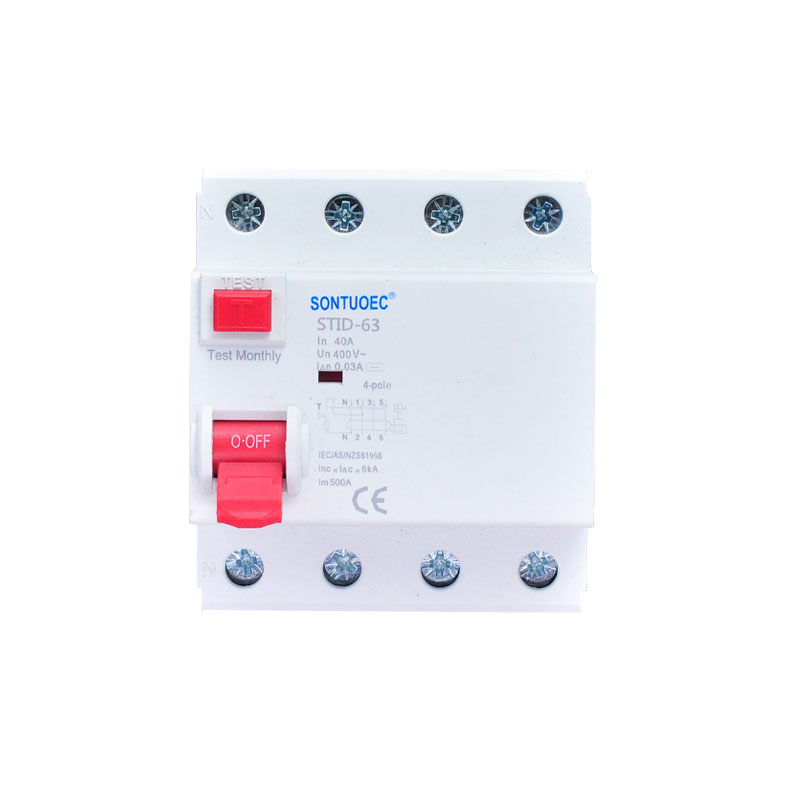

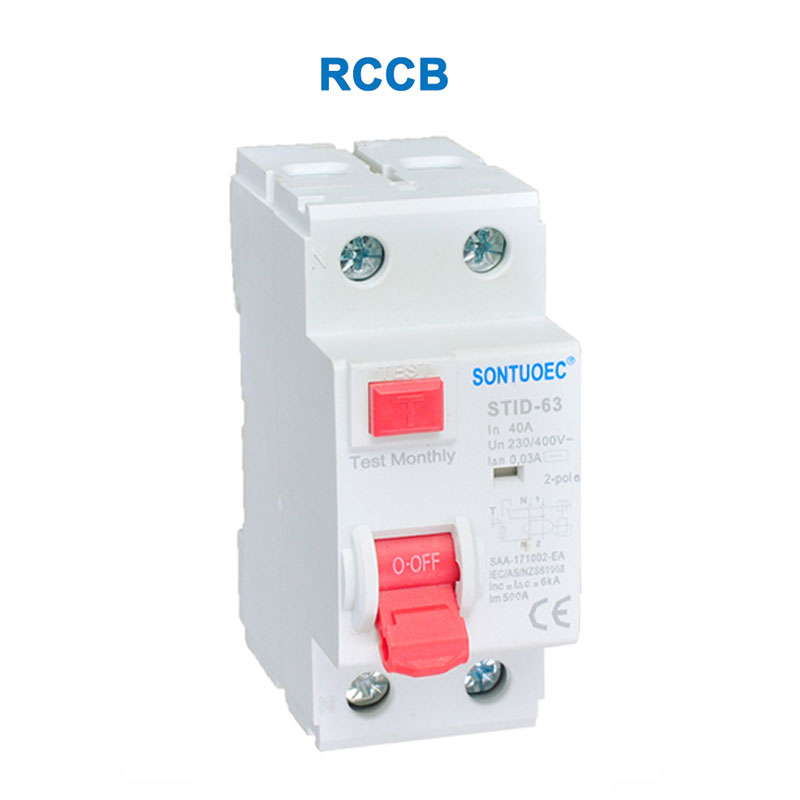

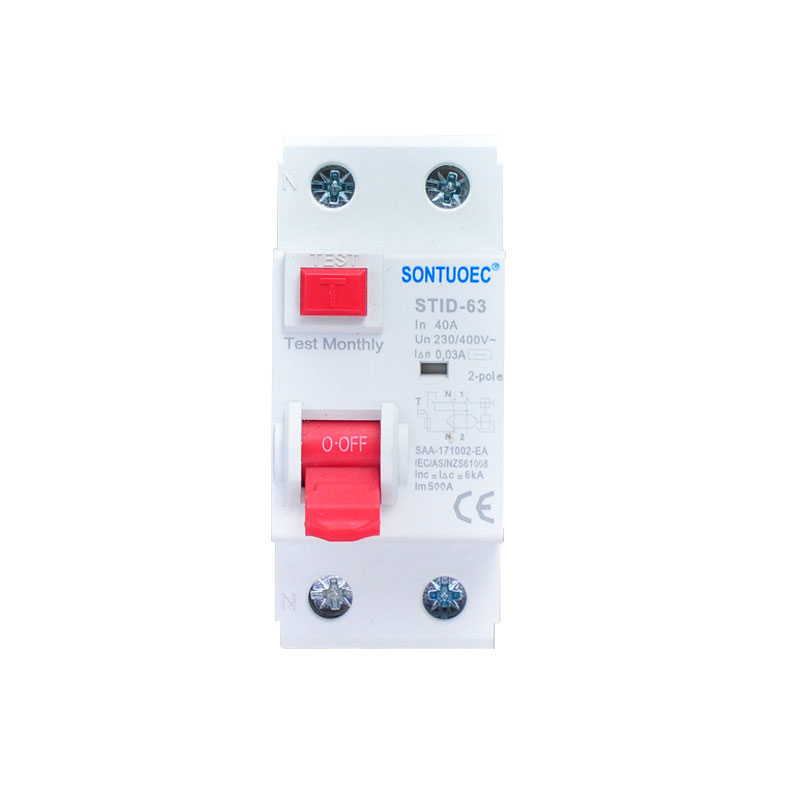

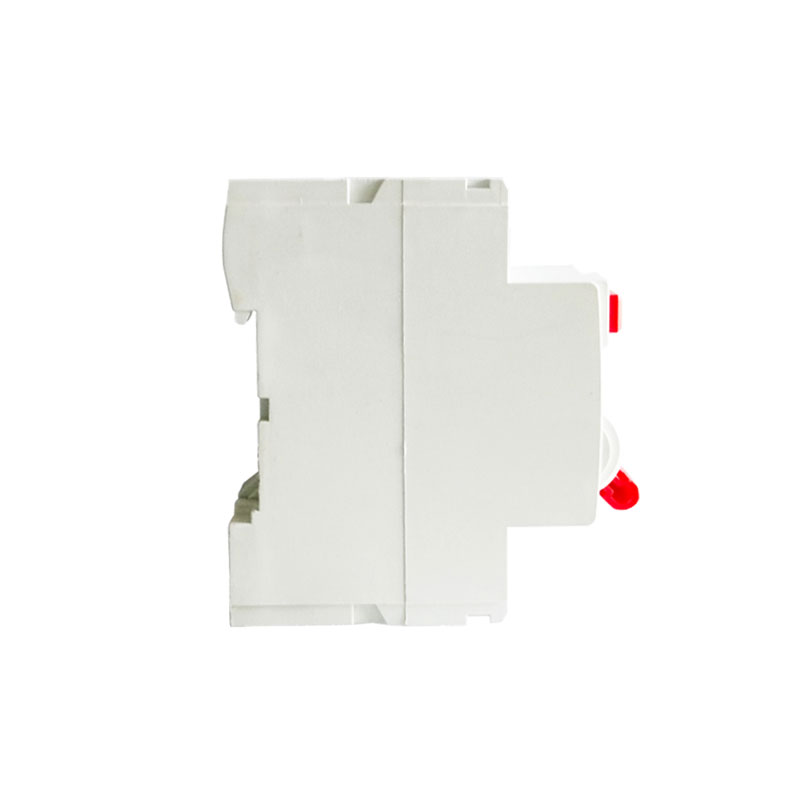

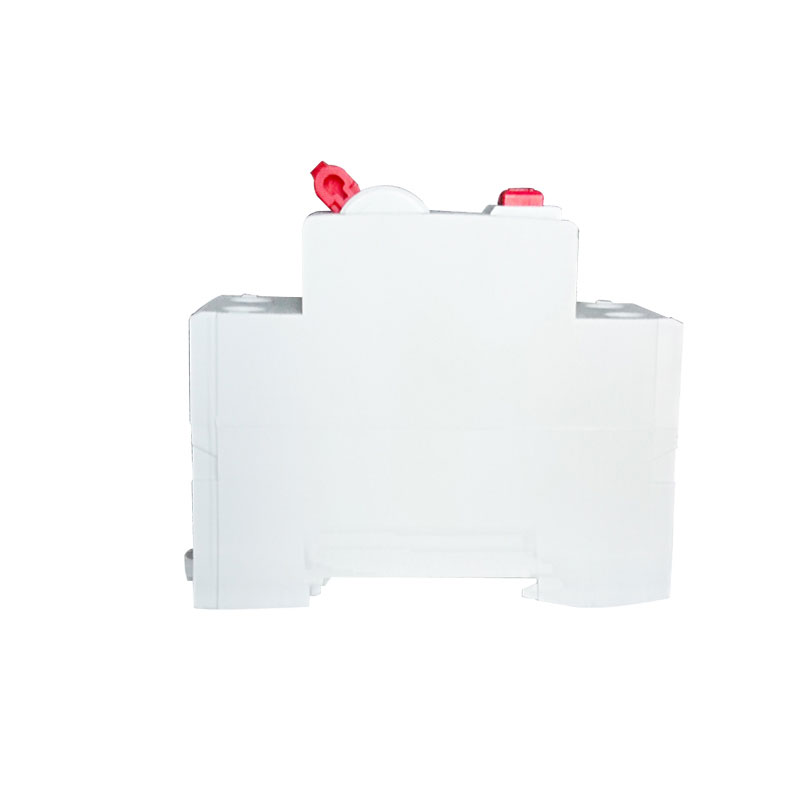

STID-63 RCCB

STID-63 RCCB, tam adı Kaçak Akım Devre Kesicisi (STID-63 RCCB), elektrik yangınlarını ve elektrik çarpması kazalarını önlemek için özel olarak tasarlanmış bir elektriksel güvenlik cihazıdır. Esas olarak devredeki artık akımı, yani yangın hattının akımı ile sıfır hattı arasındaki farkı izler. Bu fark (genellikle sızıntıdan kaynaklanır) önceden belirlenmiş bir değeri aştığında, STID-63 RCCB çok kısa bir süre içinde otomatik olarak devreyi keserek kişisel güvenliği ve ekipmanı hasardan korur.

modeli:STID-63

Talep Gönder

Ürün Açıklaması

Mod	Elektromanyetik tip, Elektronik tip
STANDART	IEC61008-1
Kaçak akım özellikleri	A ve g, s
Kutup	2P 4P
Anma yapma ve kesme kapasitesi	500A(Giriş=25A 40A)veya 630A(Giriş=63A)
Nominal akım (A)	16,25,40,63A
Nominal frekans (Hz)	50/60
Nominal gerilim	AC 230(240)400(415) Nominal frekans: 50/60HZ
Nominal artık çalışma akımı I/ n(A)	0,03, 0,1, 0,3, 0,5;
Nominal artık çalışma dışı akım I hayır	0,5I n
Nominal koşullu kısa devre akımı Inc	6KA
Nominal koşullu rezidüel kısa devre Akımı I Ac	6KA
Koruma sınıfı	IP20
Simetrik DIN rayına 35mm Panel montajı

STID-63 RCCB'nin Ana Fonksiyonları

Sızıntı Koruması: STID-63 RCCB'nin temel işlevi, devredeki artık akımı tespit etmek ve sızıntı tespit edildiğinde devreyi hızlı bir şekilde kesmektir. Artık akımlara genellikle hasarlı ekipman yalıtımı, kopmuş kablolar veya insanların elektrik çarpması neden olur.

Kişisel güvenliğin korunması: STID-63 RCCB, sızıntı devresini hızlı bir şekilde keserek elektrik çarpması kazalarını etkili bir şekilde önleyebilir ve personelin hayatını koruyabilir.

Elektriksel yangın önleme: Elektrik kaçağı devrenin aşırı ısınmasına neden olabilir ve bu da yangına neden olabilir ve STID-63 RCCB'nin bağlantı kesme işlevi bu tür elektrik yangınlarının önlenmesine yardımcı olur.

STID-63 RCCB'nin çalışma prensibi

STID-63 RCCB, devredeki artık akımı tespit etmek için dahili bir artık akım transformatörü içerir. Artık akım önceden ayarlanmış bir değeri aştığında, transformatör STID-63 RCCB içindeki serbest bırakma mekanizmasını tetikleyerek devrenin hızlı bir şekilde kesilmesine neden olur.

1.Kaçak Akım Trafosu: Genellikle devrenin ateş ve sıfır tellerinin etrafını saran halka şeklinde demir çekirdektir. Ateş ve Sıfır kabloları arasında bir akım dengesizliği olduğunda (yani artık akım olduğunda), transformatör bu dengesizliği algılar ve manyetik akı üretir.

2.Açma mekanizması: Transformatör önceden ayarlanmış bir değeri aşan bir artık akım tespit ettiğinde açma mekanizmasını tetikler. Açma mekanizması bir elektromıknatıs, mekanik bir yay veya devreyi hızla kesmek için kullanılan başka türde bir mekanizma olabilir.

STID-63 RCCB

STID-63 RCCB'nin Özellikleri

Yüksek hassasiyet: STID-63 RCCB, küçük kaçak akımı hızlı bir şekilde tespit edebilir ve devreyi çok kısa sürede kesebilir.

Yüksek güvenilirlik: Titiz testlerden ve sertifikalardan sonra STID-63 RCCB'ler yüksek güvenilirliğe ve kararlılığa sahiptir ve uzun süre istikrarlı bir şekilde çalışabilir.

Kurulumu ve bakımı kolay: STID-63 RCCB genellikle kurulumu ve bakımı kolay olan modüler tasarımı benimser.

Geniş koruma aralığı: STID-63 RCCB'ler konut, ticari ve endüstriyel dahil çok çeşitli elektrik sistemleri için uygundur.

STID-63 RCCB'nin Uygulama Senaryoları

STID-63 RCCB'ler, elektrik kaçağı nedeniyle kişisel yaralanmaların ve elektrik yangınlarının önlenmesinin gerekli olduğu durumlarda yaygın olarak kullanılmaktadır. Örneğin:

1. Konut elektrik sistemi: Bir konutta, STID-63 RCCB'ler genellikle tüm konutun veya belirli bir alanın elektrik devrelerini korumak için ana dağıtım kutusuna veya şube dağıtım kutusuna kurulur.

2.Ticari elektrik sistemleri: Ticari binalarda, STID-63 RCCB'ler ofisler, mağazalar, restoranlar ve diğer yerlerdeki devreleri korumak için kullanılabilir.

3.Endüstriyel Elektrik Sistemleri: Endüstriyel alanlarda, STID-63 RCCB'ler genellikle üretim hatları, mekanik ekipman ve kontrol sistemleri gibi kritik devreleri korumak için kullanılır.
