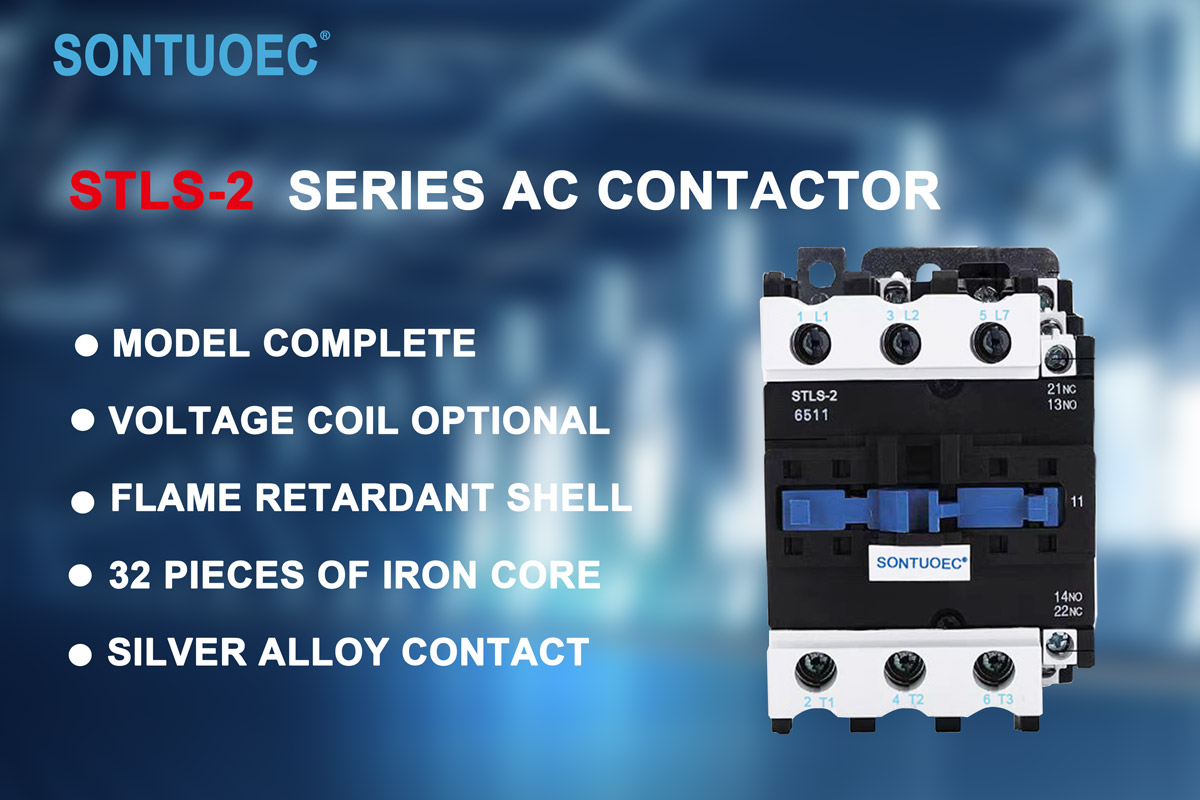

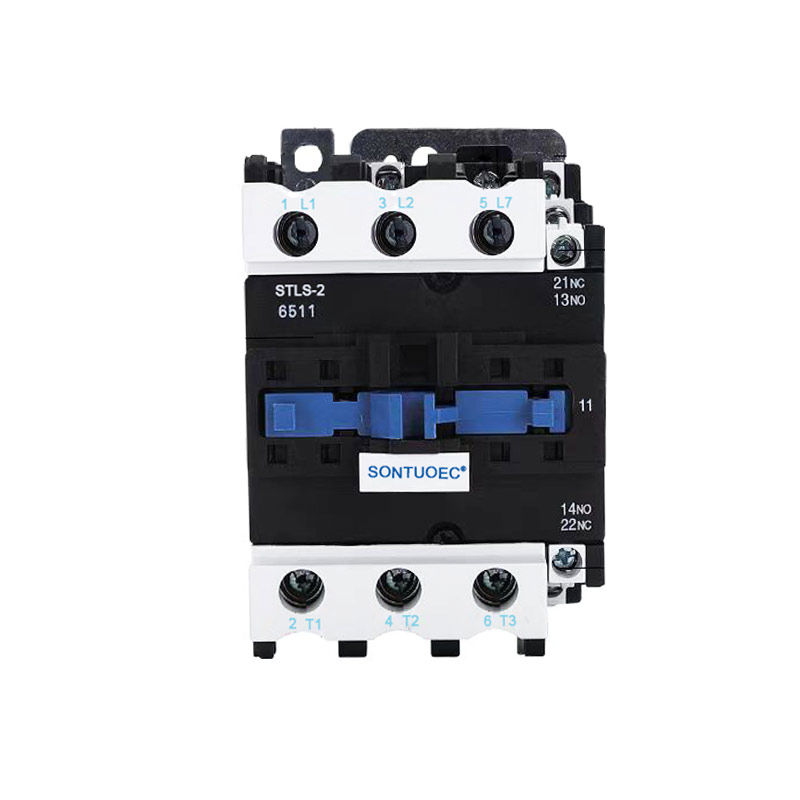

STLS-2 (CJX2) Serisi Mekanik Birleştirici Kontaktör

STLS-2 (CJX2) Serisi Mekanik birbirine kontaktör, motorun dönüştürülebilir kontrolü için nominal voltaj 660V AC 50Hz, akım 620A'ya kadar olan devrelerde kullanılmak üzere uygundur. Bu mekanik birbirine geçen aygıt, iki dönüştürülebilir kontaktörün temas değiştirilmesini sağlar. IEC60947-4-1 standartlarına uygundur.

modeli:STLS-2(CJX2)

Talep Gönder

Ürün Açıklaması

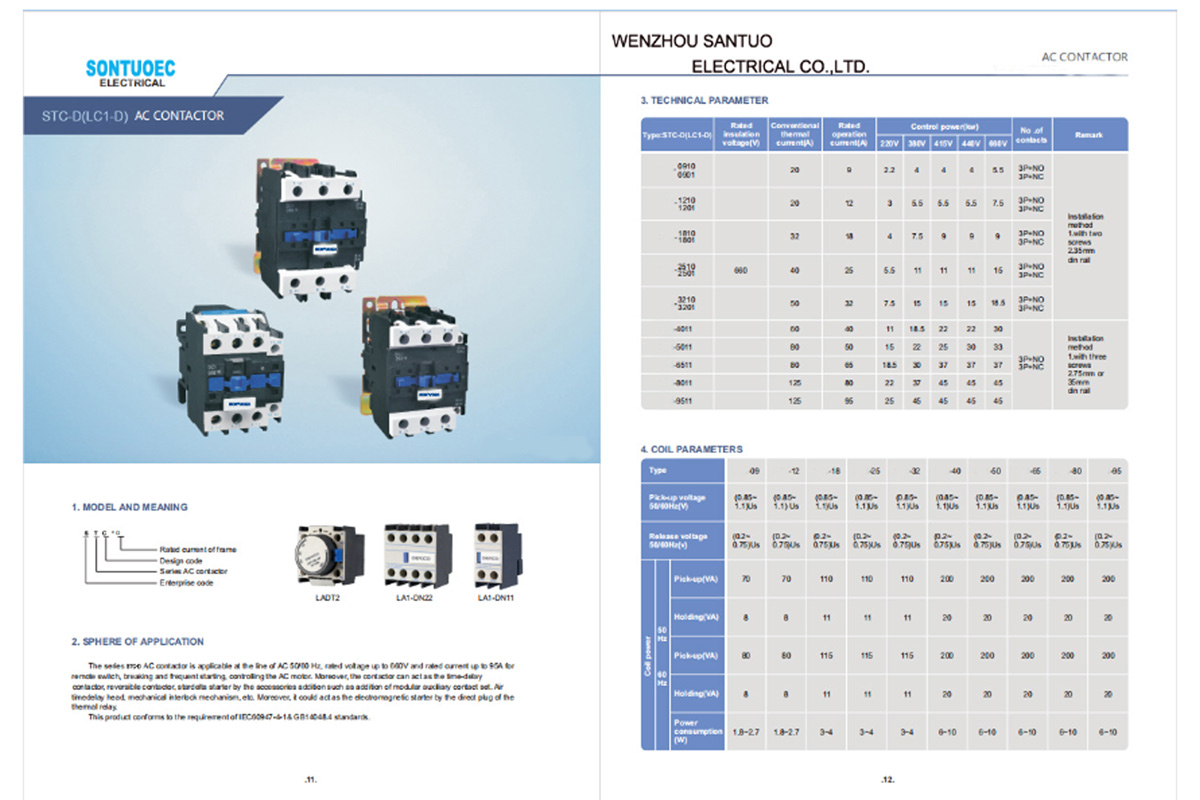

Tip		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominal insülatio voltajı		660	660	660	660	660	660	660	660	660	660
geleneksel termal		20	24	32	40	50	60	75	80	110	125
akım		20	24	32	40	50	60	75	80	110	125
Operasyonel olarak derecelendirilmiş		9	12	16	25	32	40	50	63	80	95
akım		9	12	16	25	32	40	50	63	80	95
kontrollü	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Güç (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

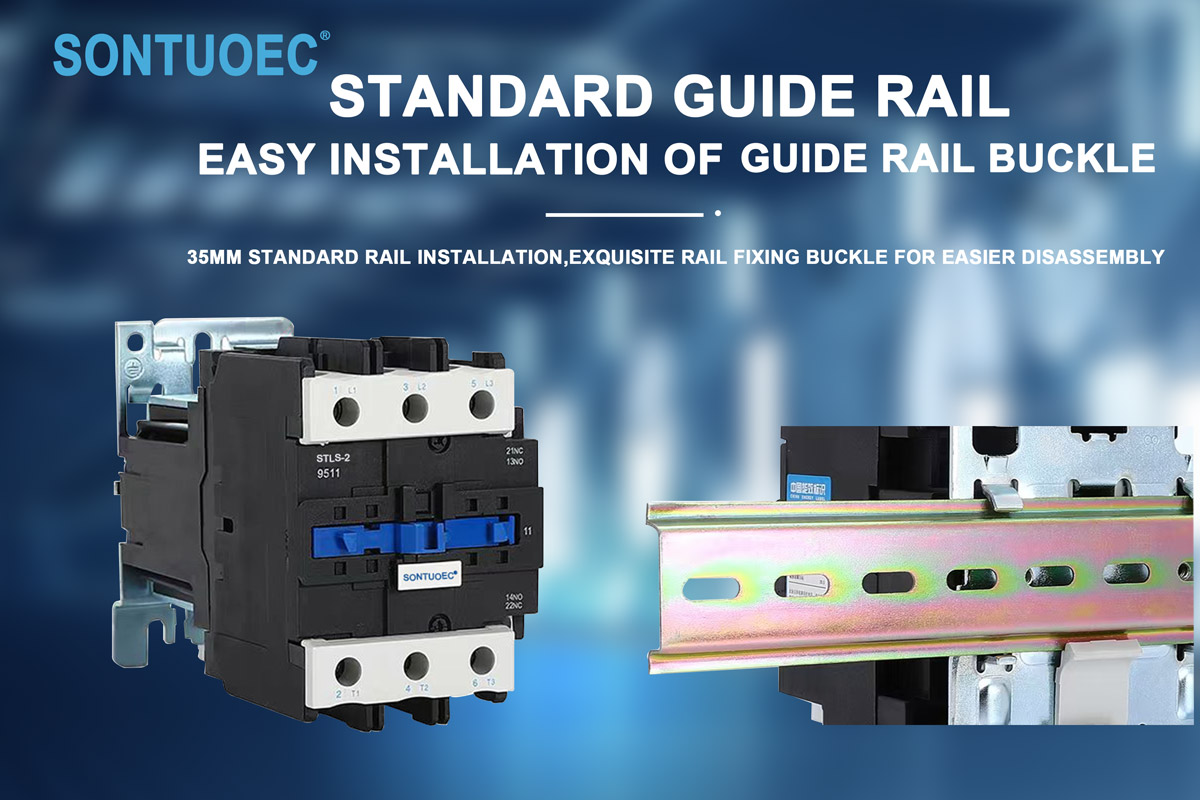

Not		Kurulumu					Kurulumu
		Röleler iki vida kullanabilir					Röleler üç olabilir
		ve ayrıca 35 mm kullanın					vidalar ve ayrıca
		kurulum rayı					75mm veya 35mm kurulum
							demiryolu

Yapı ve özellikler

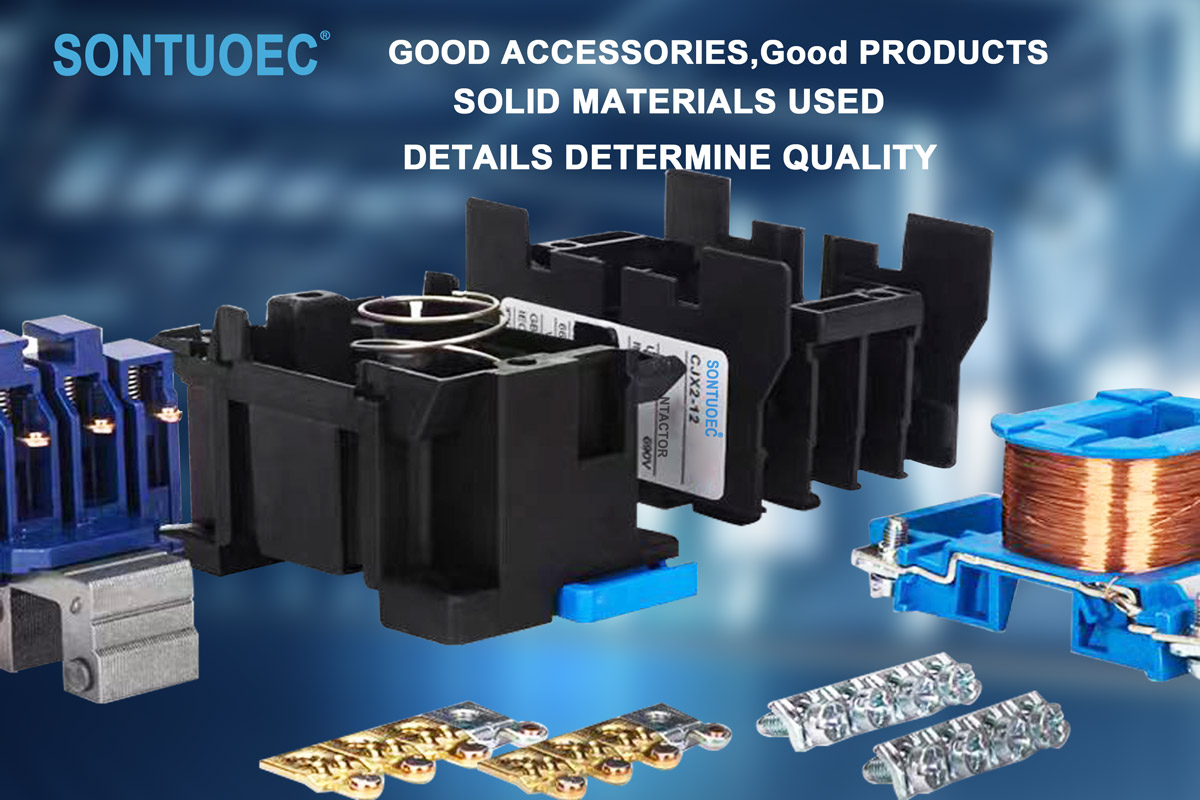

Yapı:

3P AC kontaktörü genellikle elektromanyetik sistem (bobin, çekirdek vb. Dahil), temas sistemi (ana temas ve yardımcı temas dahil), ark söndürme cihazı ve kabuk ve diğer parçalardan oluşur. Bunlar arasında, ana temas yüksek akım taşımak için kullanılır ve yardımcı temas, kontrol sinyallerinin iletimini ve geri bildirimlerini gerçekleştirmek için kullanılır.

Özellikler:

Üç bağımsız kontakla, aynı anda üç fazlı gücü ve bir sıfır çizgiyi kontrol edebilir.

Temas sistemi, iyi iletkenlik ve aşınma direncine sahip yüksek kaliteli malzemelerden yapılmıştır.

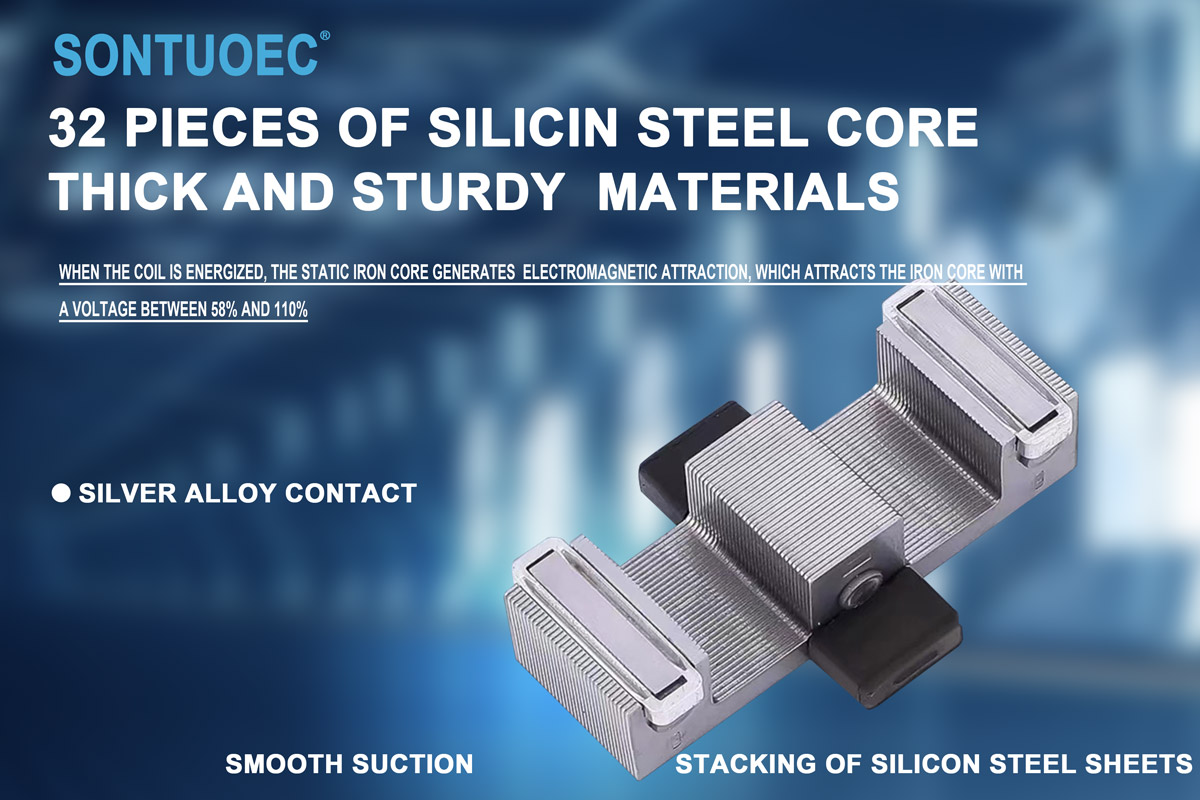

Elektromanyetik sistem, kontakları güvenilir bir şekilde dahil etmek ve serbest bırakmak için yeterli emme kuvvetine sahiptir.

Arc söndürme cihazı, kontakların bağlantısı kesildiğinde üretilen arkı etkili bir şekilde söndürebilir ve kontakları hasardan koruyabilir.

STLS-2 (CJX2) Serisi mekanik birbirine kontaktör, devrelerde 660V AC 50Hz veya 60Hz'e kadar olan nominal voltaj, 95A'ya kadar olan nominal voltajın, AC motorunu sık sık başlayıp kontrol etmek için 95A'ya kadar kullanması için uygundur. Yardımcı kontak bloğu, zamanlayıcı gecikmesi ve makine birbirine geçme cihazı vb. İle birlikte gecikme kontaktörü, mekanik birbirine kontaktör, Star-Delta starter olur. Termal röle ile elektromanyetik başlangıçta birleştirilir. Kontaktör IEC 60947-1'e göre üretilir.

Operasyon ilkesi

3P AC kontaktörünün bobini enerjilendirildiğinde, demir çekirdek manyetizma üretir ve temas sistemini kapatmak için çeker, böylece üç fazlı güç kaynağını ve sıfır tel bağlanır. Bobin enerjilendirildiğinde, çekirdek manyetizmasını kaybeder ve temas sistemi bir yay hareketi altında ayrılır, böylece üç fazlı güç kaynağını sıfır hattından ayırır. Bu şekilde, 3P AC kontaktörü elektrik yüklerinin uzaktan kumandasını gerçekleştirebilir.
