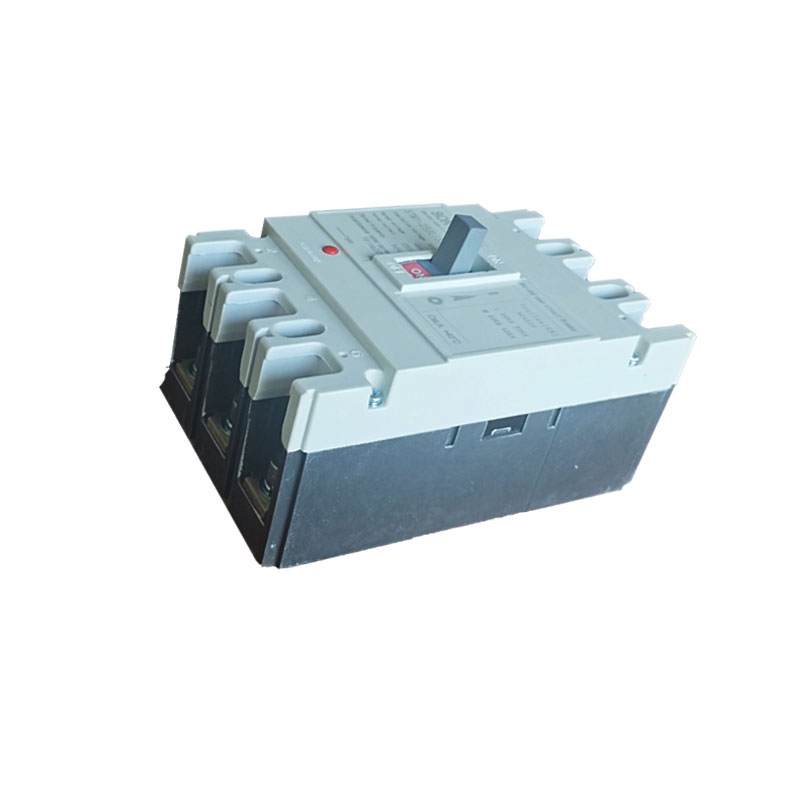

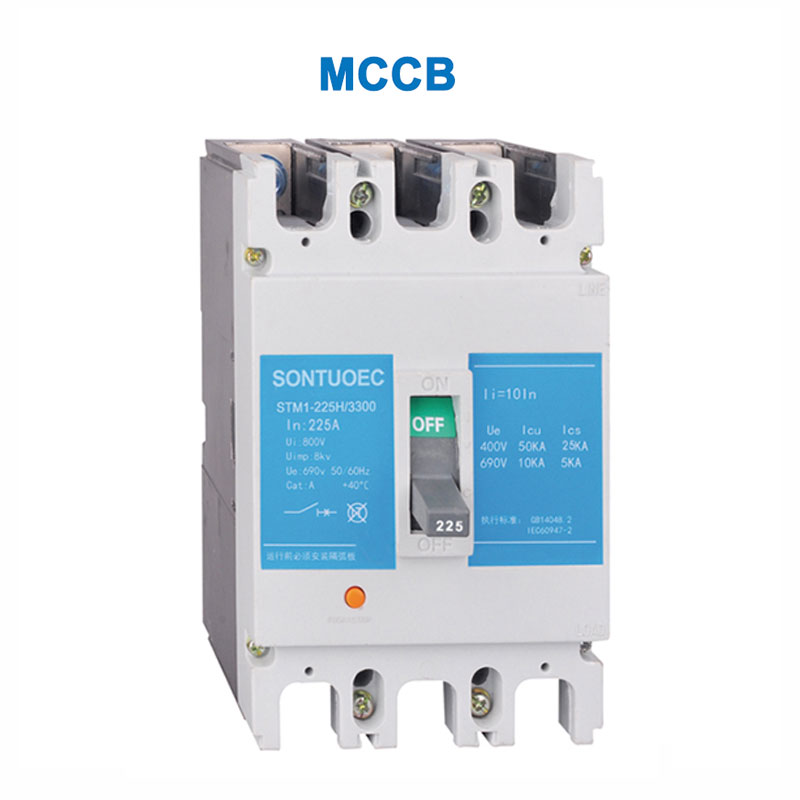

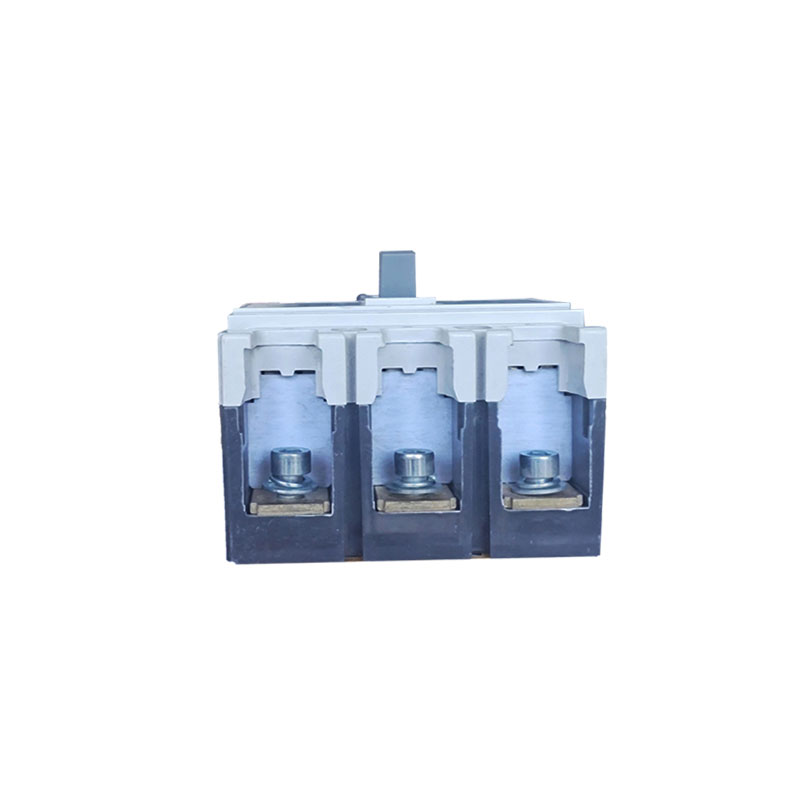

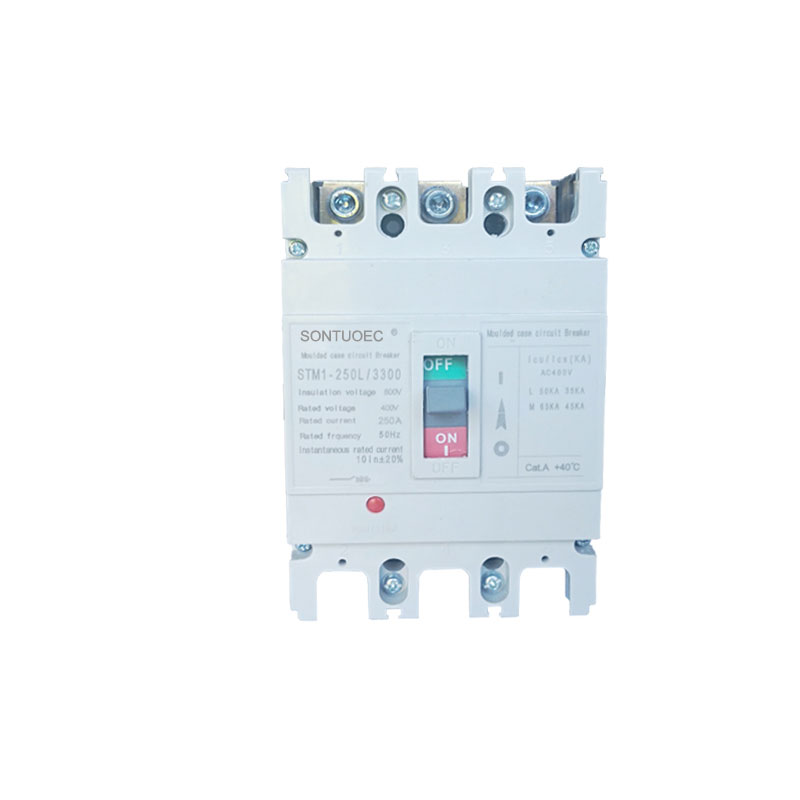

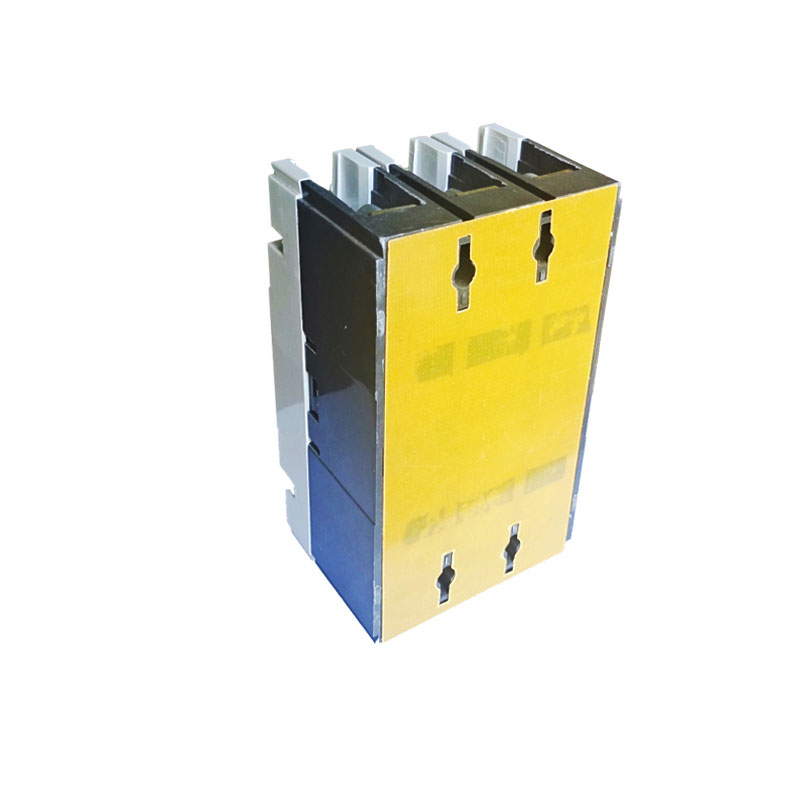

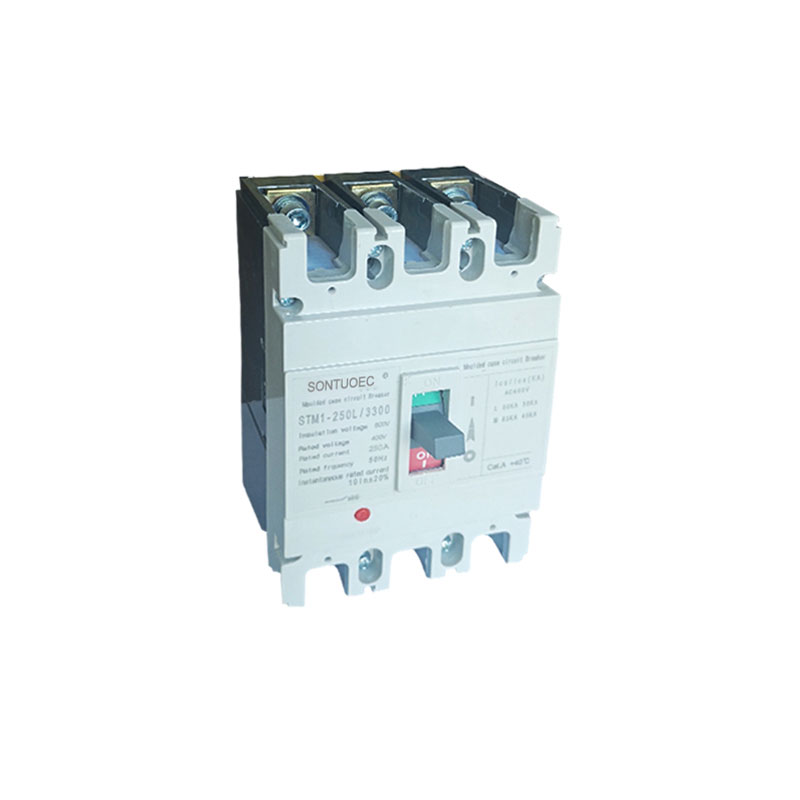

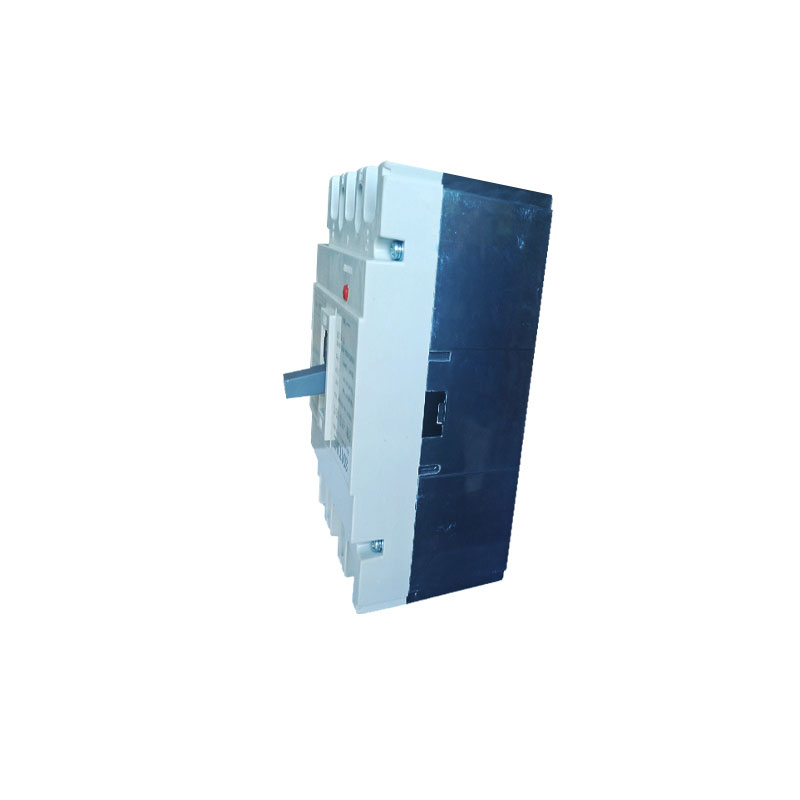

STM1 kalıplı kasa devre kesiciler

STM1 kalıplı kasa devre kesiciler, MCCB, tam adı kalıplanmış kasa devre kesicidir. Endüstriyel, ticari ve yerleşim alanlarındaki güç dağıtım sistemlerinde yaygın olarak kullanılan aşırı yük, kısa devre ve düşük voltaj koruması olan bir elektrik güvenlik cihazıdır.STM1 Kalıplı kasa devre kesiciler, aşırı yük, kısa devre ve düşük voltaj koruması gibi işlevlere sahip önemli bir elektrik güvenlik cihazıdır. Çalışma prensibini, özelliklerini, uygulama senaryolarını ve seçim ve kurulum yöntemlerini anlayarak, elektrik sistemlerinin güvenli çalışmasını sağlamak için STM1 kalıplanmış kasa devre kesicilerini daha iyi kullanabilir ve koruyabilirsiniz.

modeli:STM1-250

Talep Gönder

Ürün Açıklaması

Spesifikasyonlar

Tip	Çerçeve Akımı (LNM)	Değerlendirilmiş akım (a)	Nominal çalışma voltajı (V)	Nominal yalıtım voltajı	Kısa devre kırılma nominal kesim Abitity KA 400V	Nominal Kısa devre kesici kabiliyeti KA 400V	Anahat boyutları			Montaj boyutlar

							L	W 3P/4P	H	A	B	4-φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200.225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225.250.315.350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630m					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

STM1 kalıplı kasa devre kesicilerinin ana fonksiyonları

Aşırı yük koruması: Devredeki akım, STM1 kalıplanmış kasa devre kesicilerinin nominal değerini aştığında, devre ve ekipmanın aşırı ısınmasını önlemek için devreyi belirli bir süre içinde otomatik olarak kesecek, böylece yangın ve hasardan kaçınır.

Kısa Devre Koruması: Bir devrede bir kısa devre meydana geldiğinde, STM1 kalıplanmış kasa devre kesiciler, kısa devre akımının devre ve ekipmana ciddi hasara neden olmasını önlemek için devreyi hızlı bir şekilde kesecektir.

Düşük voltaj koruması (bazı STM1 kalıplı kasa devre kesicileri bu işleve sahiptir): Güç kaynağı voltajı belirli bir seviyeye düşürüldüğünde, STM1 kalıplanmış kasa devre kesicileri, düşük voltaj altında çalışma nedeniyle ekipmanın hasar görmesini veya arızalanmasını önlemek için devreyi kesecektir.

STM1 Molded Case Circuit Breakers

STM1 kalıplanmış kasa devre kesicilerin çalışma prensibi

STM1 kalıplanmış kasa devre kesiciler, devredeki akım ve voltaj değişikliklerini tespit etmek için bir dahili termal manyetik veya elektronik açma dedektörü içerir. Akım veya voltaj anormal olduğunda, forvet STM1 kalıplanmış kasa devre kesicilerin açma mekanizmasını tetikler ve devreyi hızlı bir şekilde kesmesine neden olur.

1. Tür Manyetik Üçlü: Bir yolculuğu tetiklemek için akım bir iletkenden geçtiğinde üretilen ısıyı kullanır. Akım çok yüksek olduğunda, iletken ısınır, termal manyetik forvet içindeki bimetal bükülmesine neden olur, böylece açma mekanizmasını tetikler.

2. Elektronik Forvet: Akım ve voltajdaki değişiklikleri tespit etmek ve açma mekanizmasının etkisini kontrol etmek için elektronik bileşenler kullanır. Bir anormallik tespit edildiğinde, elektronik forvet devreyi kesmek için açma mekanizmasına bir sinyal gönderir.

STM1 kalıplanmış kasa devre kesicilerin özellikleri

Yüksek kırılma kapasitesi: STM1 kalıplı kasa devre kesiciler, kısa devre meydana geldiğinde devreyi hızlı bir şekilde kesebilen ve devre ve ekipmanın güvenliğini koruyabilen yüksek kısa devre kırma kapasitesine sahiptir.

Çoklu Koruma Fonksiyonları: Temel aşırı yük ve kısa devre koruma fonksiyonlarına ek olarak, bazı STM1 kalıplı kasa devre kesicileri de düşük voltaj koruması ve toprak arıza koruması gibi ek fonksiyonlara sahiptir.

Kurulumu ve bakımı kolay: STM1 kalıplı kasa devre kesicileri genellikle kurulumu ve bakımı kolay olan ve çeşitli güç dağıtım sistemleri için uygun olan modülerleştirilmiş tasarımı benimser.

Yüksek güvenilirlik: STM1 kalıplı kasa devre kesicileri, elektrik sistemlerinin güvenli çalışmasını sağlamak için yüksek güvenilirlik ve stabiliteye sahip olacak şekilde titizlikle test edilmiştir ve sertifikalıdır.

STM1 kalıplanmış kasa devre kesicilerinin uygulama senaryoları

STM1 kalıplı kasa devre kesiciler, endüstriyel, ticari ve konut sektörlerindeki güç dağıtım sistemlerinde bir devrenin ana anahtarı veya dal anahtarı olarak yaygın olarak kullanılmaktadır. Genellikle devreleri ve ekipmanı anormal akımların ve voltajların neden olduğu hasarlardan korumak için dağıtım kutularına, dağıtım dolaplarına veya kontrol dolaplarına monte edilirler.
