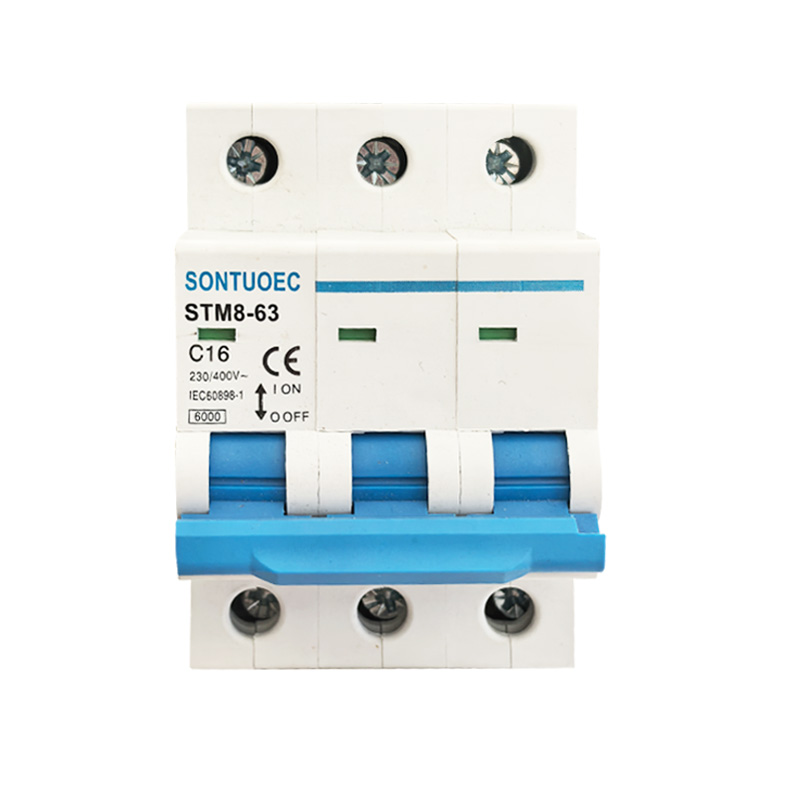

STM8-63 Minyatür Devre Kesici 6ka 1P 2P 3P 4P 16A 230/400V

Sontuoec, çeşitli küçük elektrikli cihazların üretiminde uzmanlaşmış Çinli tedarikçilerden/üreticilerden biridir. AC 50/60Hz güç sistemi, 230/400V nominal voltaj ve 63A'ya kadar akım için uygundur. Esas olarak ofis binası, ikamet, aydınlatma, güç dağıtımı ve aşırı yük ve ekipmanların kısa devre koruması için uygulanır. Normalde, güç sisteminin sık sık aktarılmaması olarak da kullanılabilir. IEC60898-1 standartlarına uygundur.

modeli:STM8-63

Talep Gönder

Ürün Açıklaması

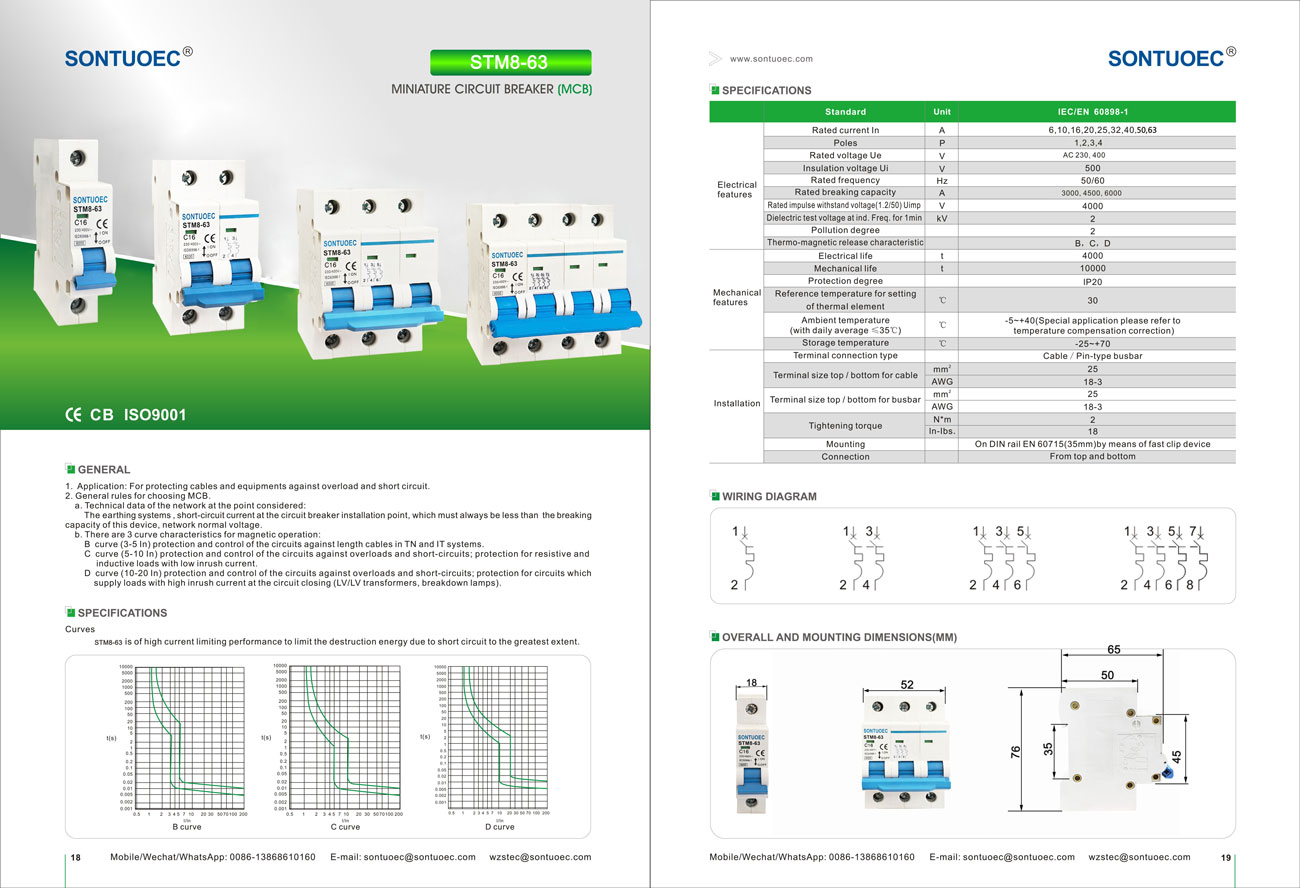

Özellikler:

	Standart		IEC/EN 60898-1
Elektrik Özellikleri	Derecelendirilmiş akım	A	1,2,4,6,10,16,20,25,32,40,50,63
	Kutuplar	P	1,2,3,4
	Nominal Voltaj UE	V	AC 230, 400
	Yalıtım voltajı kullanıcı arayüzü	V	500
	Nominal frekans	Hz	50/60
	Nominal kırılma kapasitesi	A	3000, 4500, 6000
	Nominal Dürtü dayanıklı voltaj (1.2/50) UIMP	V	4000
	1 dakika için ind.freq.	KV	2
	Kirlilik derecesi		2
	Termo-manyetik salınım özelliği		B, C, D
Mekanik Özellikler	Elektrik hayat	t	4000
	Mekanik Yaşam	t	10000
	Koruma derecesi		IP20
	Ayar için referans sıcaklığı	ºC	30
	termal eleman	ºC	30
	Ortam sıcaklığı	ºC	-5 ~+40 (özel Uygulama lütfen bakın
	(günlük ortalama ≤35ºC ile)	ºC	sıcaklık tazminat düzeltmesi)
	Saklama sıcaklığı	ºC	-25 ~+70
Kurulum	terminal bağlantı türü		Kablo/Pin Tipi bobar
	Kablo için Terminal Boyut Üst/Alt/Alt	mm²	25
	Kablo için Terminal Boyut Üst/Alt/Alt	AWG	18 Mart
	Termin Boyut Üst/Alt için bobar	mm²	25
	Termin Boyut Üst/Alt için bobar	AWG	18 Mart
	Sıkma torku	N^*m	2
	Sıkma torku	In-lbs	18
	Montaj		Açık Hızlı klipsli cihaz vasıtasıyla DIN RADA EN 60715 (35mm)
	Bağlantı		İtibaren üst ve alt

STB1-63 minyatür devre kesicinin ana işlevleri

1. Yük Koruması: Devredeki akım MCB'nin nominal değerini aştığında, STM8-63 Minyatür Devre Kesici 6P 1P 2P 3P 4P 16A 230/400V, devre ve ekipmanın aşırı ısınmasını önlemek için devreyi otomatik olarak kesecektir.

2. Kısa devre koruması: Devrede bir kısa devre meydana geldiğinde, STB1-63 minyatür devre kesici, kısa devre akımının devreye ve ekipmana zarar vermesini önlemek için devreyi hemen keser.

3.Leakage koruması (bazı MCB'ler bu işlevi vardır): Sızıntı koruması olan MCB'ler için, devrede sızıntı olduğunda, STB1-63 minyatür devre kesici kişisel güvenliği korumak için devreyi hızla keser.

MCBS Operasyon İlkesi

MCB'ler genellikle devredeki akımdaki değişiklikleri tespit etmek için kullanılan bir termal manyetik veya elektronik seyahat dedektörü içerir. Akım anormal olduğunda, forvet MCB'nin açma mekanizmasını tetikler ve STB1-63 minyatür devre breakerto'nun devreyi hızla kesmesine neden olur.

1. Termal Manyetik Forvet: Akım, açmayı tetiklemek için iletkenden geçtiğinde üretilen ısıyı kullanır. Akım çok büyük olduğunda, iletken ısınır ve termal manyetik forvet içindeki bimetal bükülmesine neden olur, böylece açma mekanizmasını tetikler.

2. Elektronik Forvet: Mevcut değişiklikleri tespit etmek ve açma mekanizmasının etkisini kontrol etmek için elektronik bileşenleri kullanır. Anormal bir akım tespit edildiğinde, elektronik forvet devreyi kesmek için açma mekanizmasına bir sinyal gönderir.

MCB uygulama senaryoları

MCB'ler, devreleri ve ekipmanları anormal akımların neden olduğu hasarlardan korumak için konut, ticari ve endüstriyel alanlardaki elektrik sistemlerinde yaygın olarak kullanılmaktadır. Genellikle dağıtım kutularına, kaydırma tahtalarına veya kontrol dolaplarına monte edilirler ve bir devrenin ana anahtarı veya dal anahtarı olarak kullanılır.

MCBS seçimi ve kurulumu

1. Seçim: MCBS'yi seçerken, devrenin nominal akımı, voltaj seviyesi, koruma özellikleri ve sızıntı koruması gerekip gerekmediği gibi faktörleri göz önünde bulundurmanız gerekir. Seçilen STB1-63 Minyatür Devre Breakercinin yerel elektrik güvenlik standartları ve düzenlemeleri ile emin olmak da önemlidir.

2. Yükleme: STM8-63 Minyatür Devre Kesici 6KA 1P 2P 3P 4P 16A 230/400V, korozif gazlardan arındırılmış kuru, havalandırılmış bir ortama monte edilmeli ve doğru ve güvenli bir şekilde kablolandığından emin olmalıdır. Kurulum sırasında ilgili elektrik güvenlik düzenlemeleri ve işletim prosedürleri gözlemlenmelidir.
