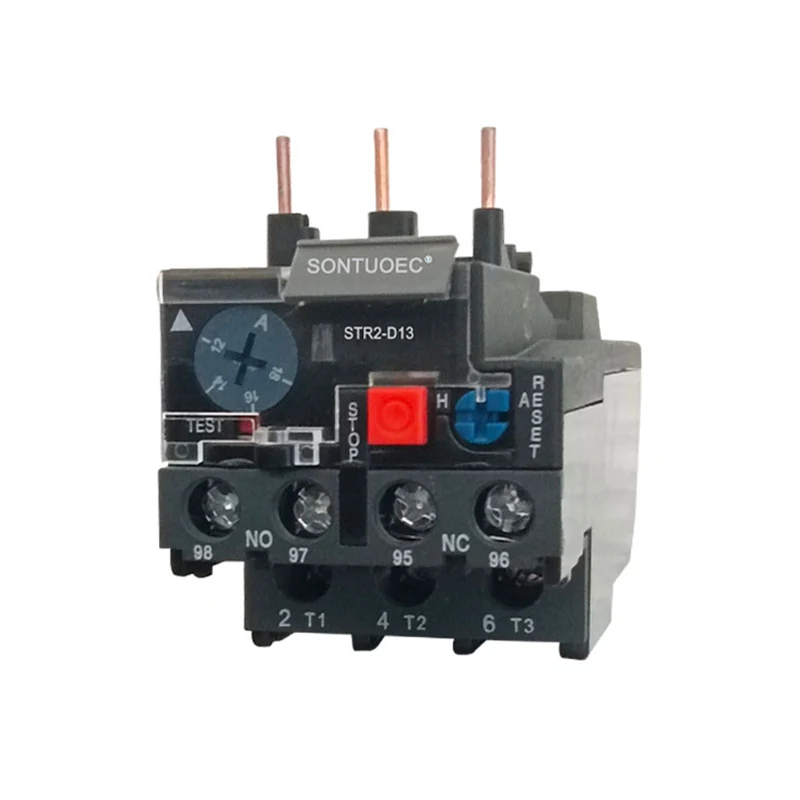

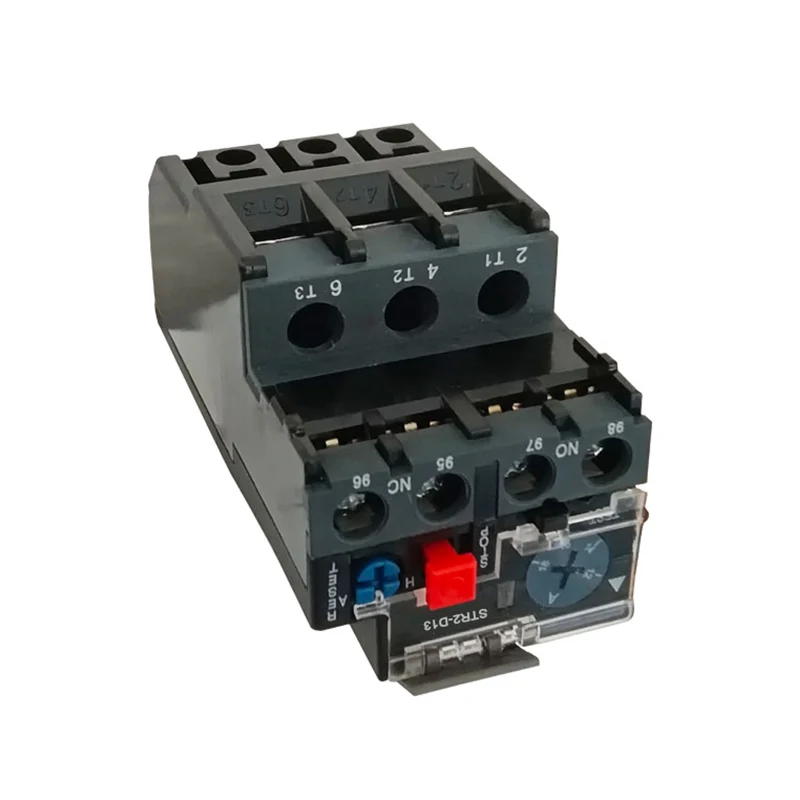

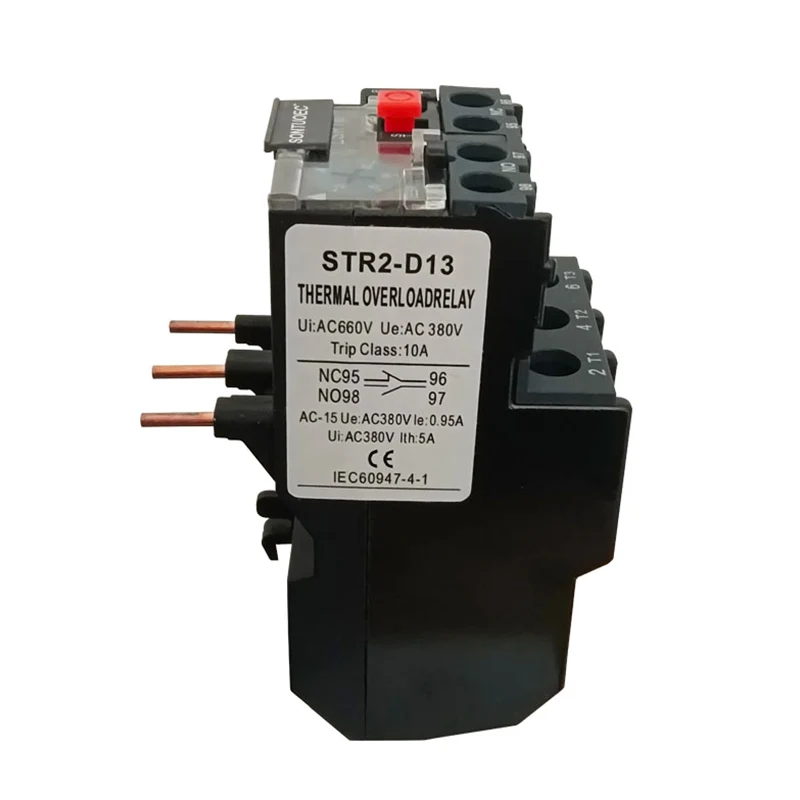

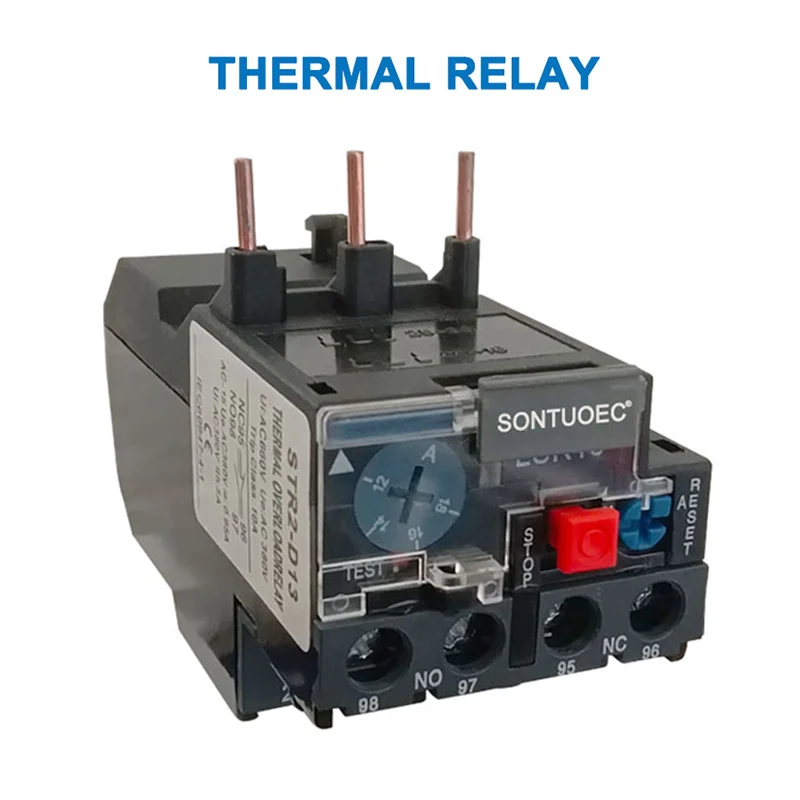

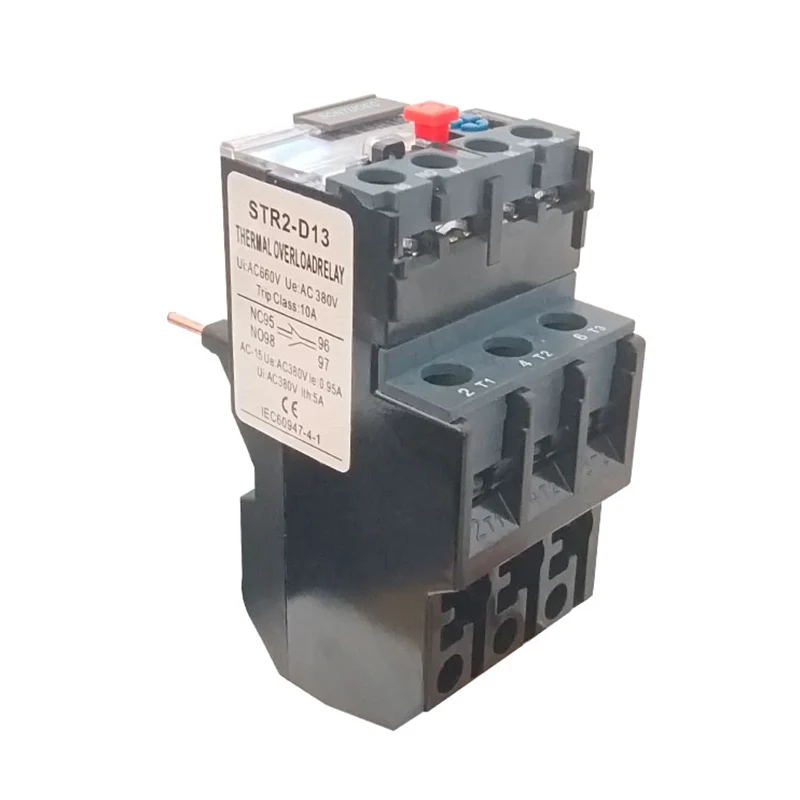

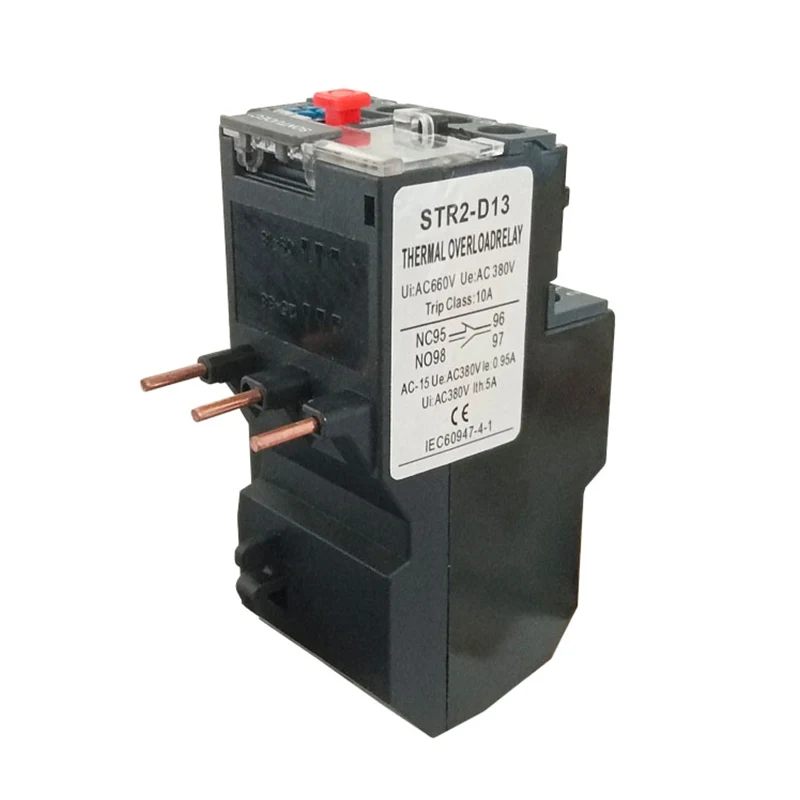

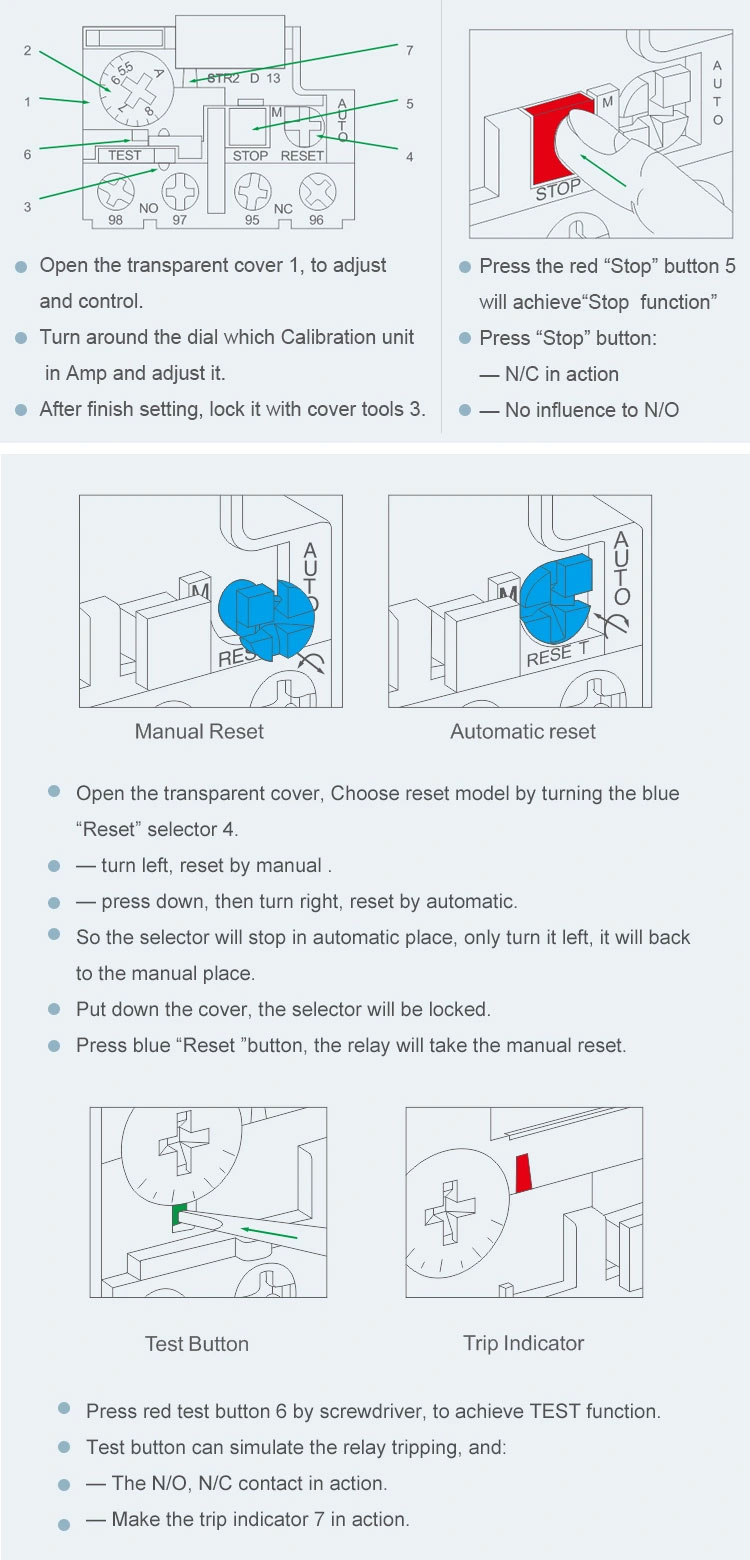

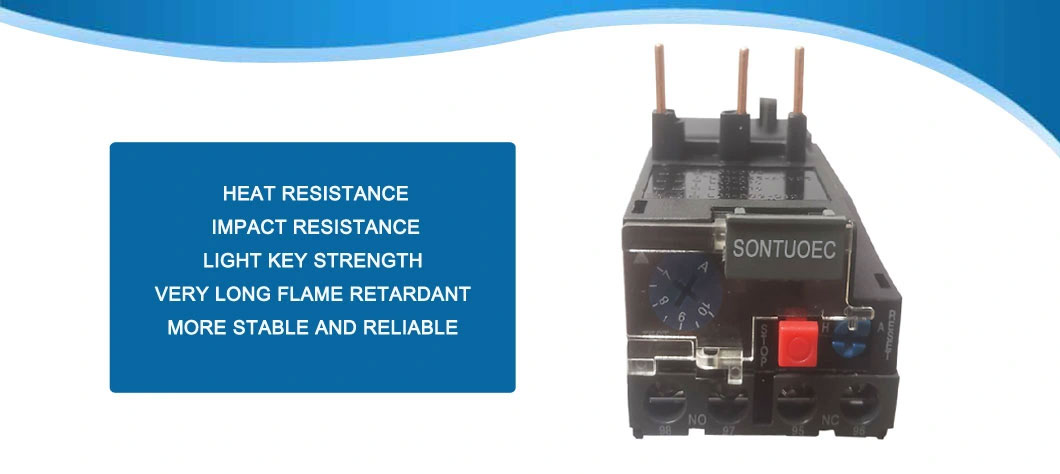

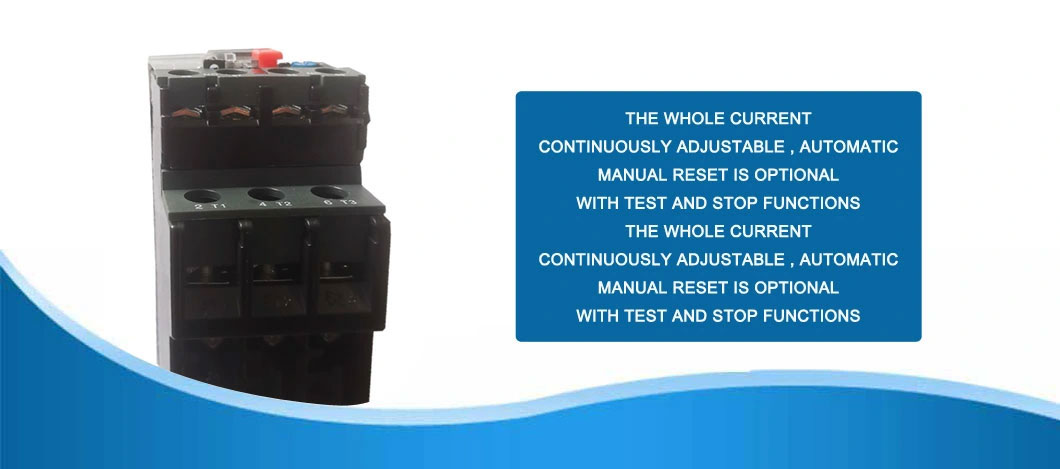

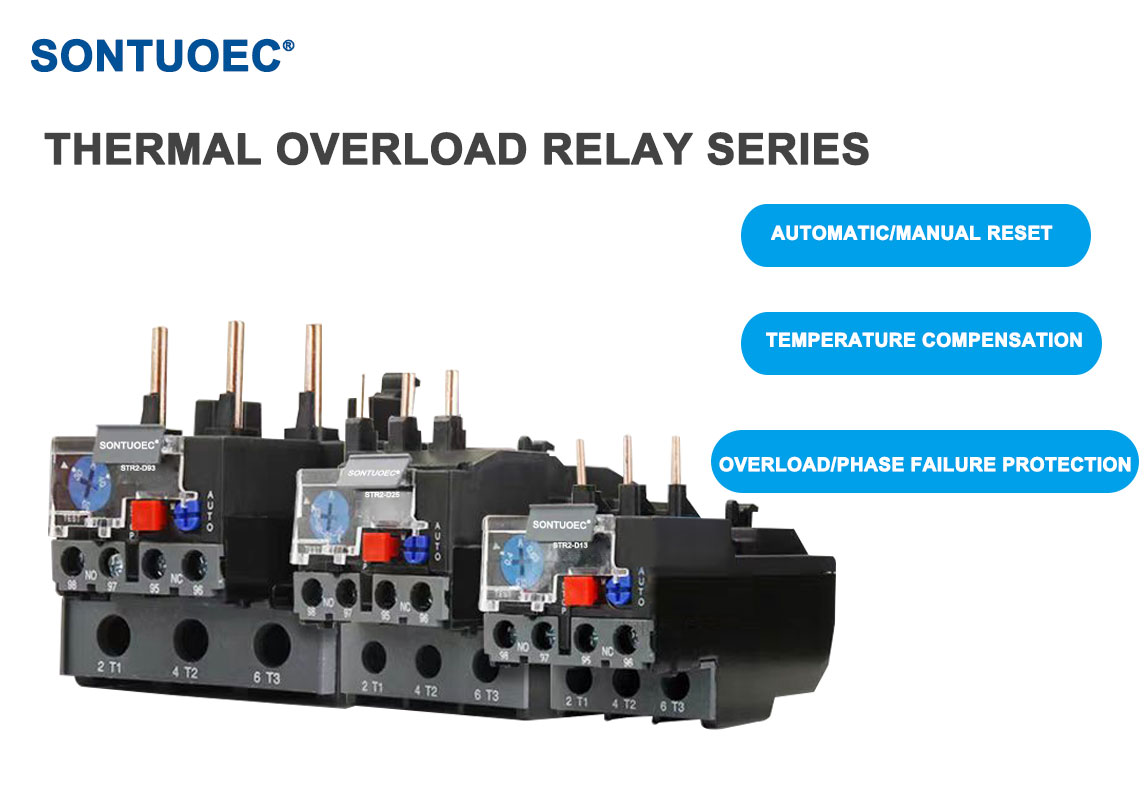

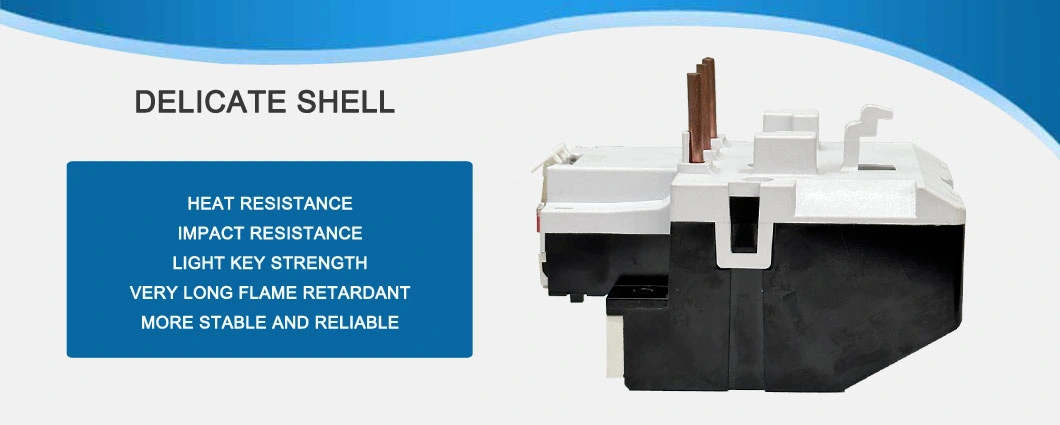

STR2-D13 Termal Röle

STR2-D13 termal relay, termal eleman tarafından üretilen ısı yoluyla akımın kullanılmasıdır, böylece deformasyon belirli bir mesafeye ulaştığında, kontrol devresinin etkisini sağlamak için, motorun aşırı yük korumasını sağlamak için bimetalik tabaka deformasyonunun farklı genişleme katsayıları vardır. Motorun aşırı yük koruma elemanı olarak, Str2-D13 termal rölesi küçük boyut, basit yapı ve düşük maliyet avantajlarına sahiptir.

modeli:STR2-D13

Talep Gönder

Ürün Açıklaması

Özellikler:

Ürün adı	Termal aşırı yük rölesi
Model	Str2-D13
Malzeme	Plastik, elektronik bileşenler
Termal temas	1no+1NC
Termal akım akımı	0.1a-25a
Ayarlanabilir akım aralığı (a) ayar aralığı	1A-1.6A
	1.6a-2.5a
	4A-6A
	5.5a-8a
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	PLS Siparişi yerleştirdiğinde geçerli aralığa dikkat edin
UI
Sıklık	660V
Açma sınıfı	50/60Hz
Toplam boyut (yaklaşık)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" （lwh）
Renk	Resmin gösterildiği gibi

Ana Teknik Parametreler

Model	Değerlendirilmiş Akım	HAYIR.	Ayar Aralığı (a)	Kontaktör için
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Kompozisyon ve yapı

STR2-D13 Termal Rölesi esas olarak ısıtma elemanı, bimetal, kontaklar ve bir dizi iletim ve ayar mekanizmasından oluşur. Bunlar arasında, ısıtma elemanı, korunacak motorun ana devresinde seri olarak bağlanan küçük direnç değerine sahip bir direnç teli parçasıdır; Bimetal tabaka, farklı termal genleşme katsayılarına sahip iki tür metal tabakadan yapılır ve birbirine bastırılır ve elektrik akımı ısıtma elemanından geçtiğinde, bimetal tabaka ısı nedeniyle bükülecektir.

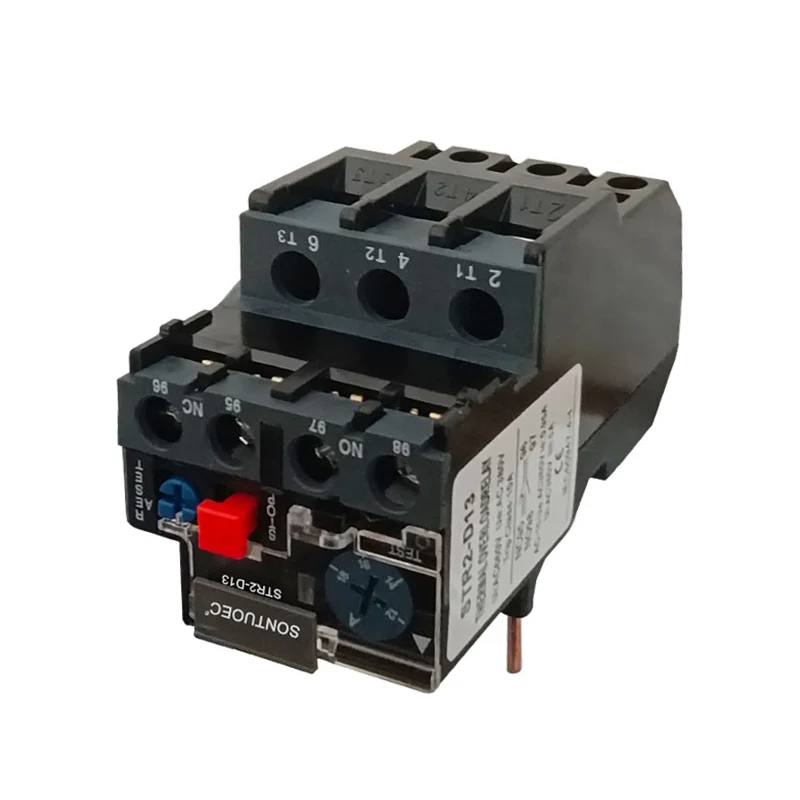

STR2-D13 Thermal Relay

Teknik parametreler

Str2-D13 termal rölesinin ana teknik parametreleri arasında nominal voltaj, nominal akım, nominal frekans ve düzeltme akımı aralığı bulunmaktadır. Bunlar arasında, nominal voltaj, Str2-D13 termal rölesinin normal olarak çalışabileceği en yüksek voltaj değerini ifade eder, genellikle 220V, 380V, 600V, vb.; Nominal akım, STR2-D13 termal rölesi yoluyla akımı ifade eder; Nominal frekans genellikle 45-62Hz uyarınca tasarlanmıştır; Nominal akımın aralığı, belirli bir akımın koşulu altında Str2-D13 termal bayrak rölesinin eylem süresi ile akımın karesi ters orantılı olarak tanımlanır.

Çalışma özellikleri

Bir Str2-D13 termal röleninin çalışma özellikleri esas olarak iç bimetal ve ısıtma elemanına bağlıdır. Motor aşırı yüklendiğinde, sargedeki akım artar ve Str2-D13 termal röle elemanı üzerinden akım da artar, bimetalin daha yüksek bir sıcaklığa yükselmesine ve daha fazla bükülmesine neden olur, böylece bağlantı çubuğunu harekete geçirir ve kontrol devresini ayırır. Str2-D13 termal röle çalıştırıldıktan sonra, bimetal sıfırlanmadan önce bir soğutma periyodu gerektirir.

Rol ve uygulama

Str2-D13 termal röleler esas olarak elektrik motorlarını aşırı yükler, faz kırılmaları ve dengesiz üç fazlı güç kaynakları gibi arızalara karşı korumak için kullanılır. Motor devrelerinde, STR2-D13 termal röleler, kısa devre koruması olan devre kesicilerle birlikte kullanıldığında en etkilidir. Ek olarak, Str2-D13 termal röleler, diğer elektrikli ekipmanların veya elektrik devrelerinin aşırı yük koruması için de kullanılabilir.

Seçim ve kullanım için önlemler

STR2-D13 termal röleler seçilirken, motorun nominal akımına göre kapsamlı bir değerlendirme yapılmalıdır, çalışma ortamına, başlangıç akımına, yükün doğası ve diğer faktörler. Str2-D13 termal röle kuru, havalandırılmış, koruyucu olmayan bir gaz ortamına monte edilmeli ve kablolamasının doğru ve sert olduğundan emin olunmalıdır.

Kullanım sürecinde, normal çalışma ve emniyetini sağlamak için Str2-D13 termal rölesinin çalışma durumu düzenli olarak kontrol edilmelidir. Motor aşırı yükü arızalısa, motoru tekrar başlatmaktan kaçınmak için Str2-D13 termal röle manuel olarak sıfırlanmalıdır.
