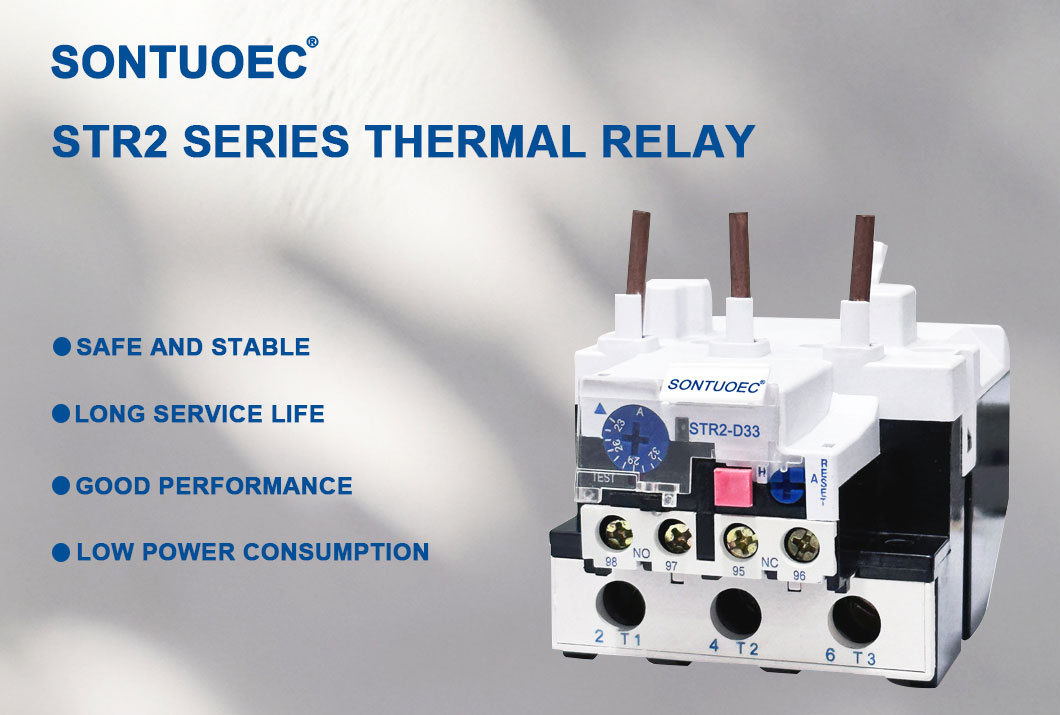

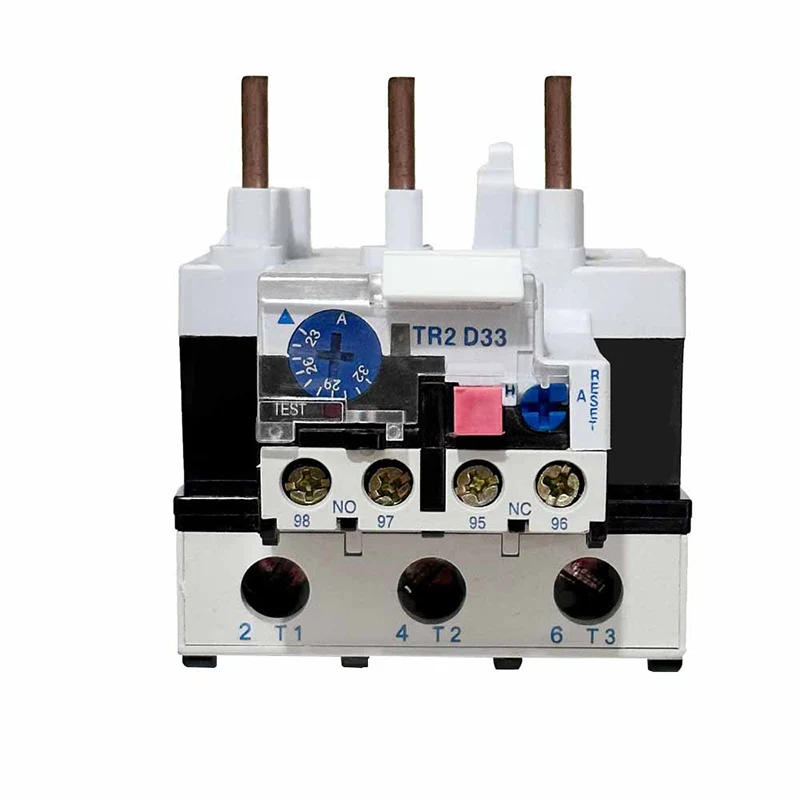

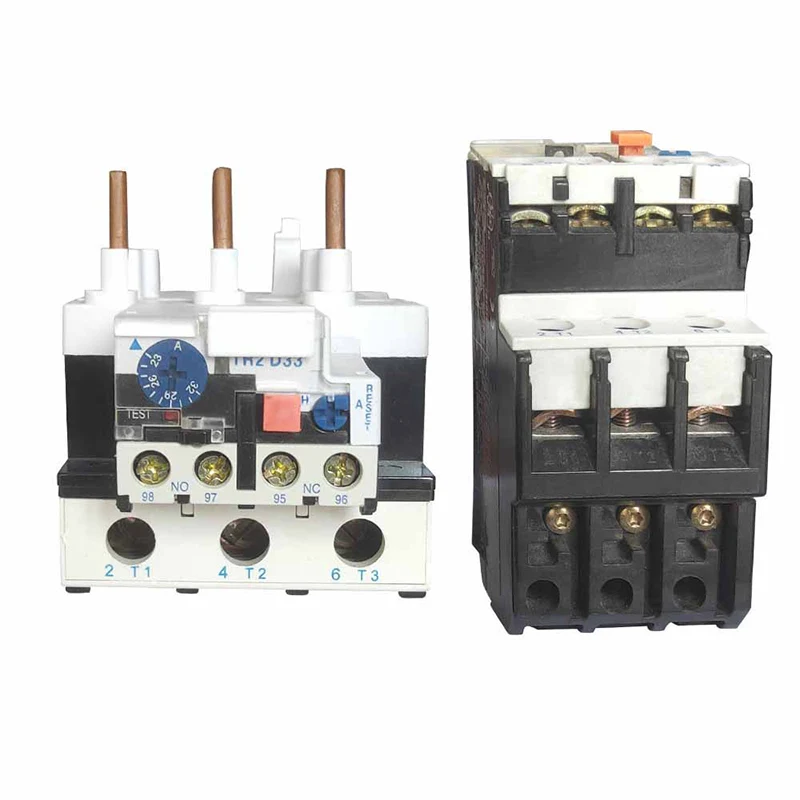

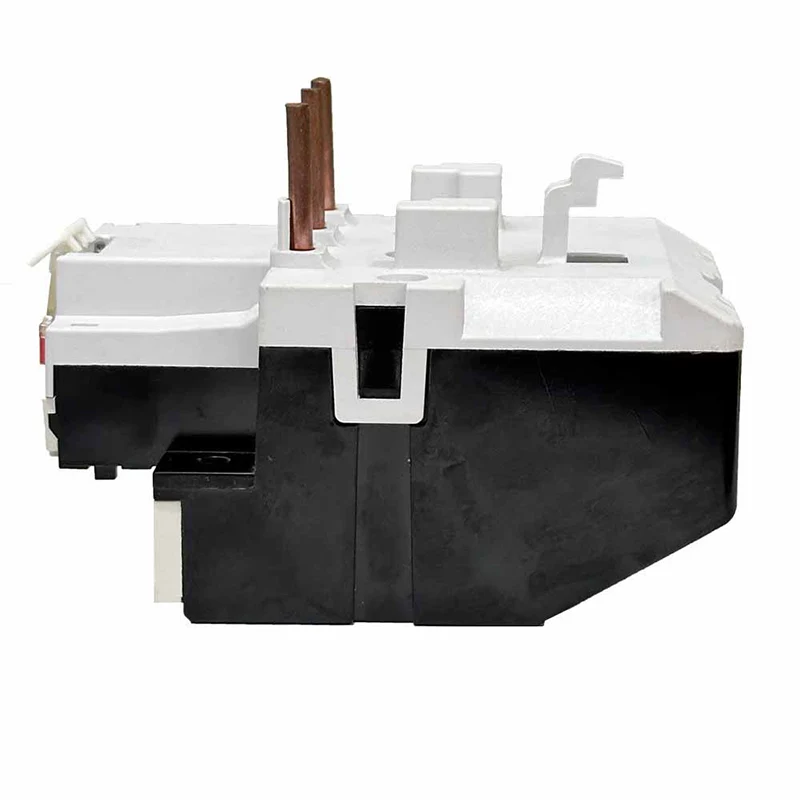

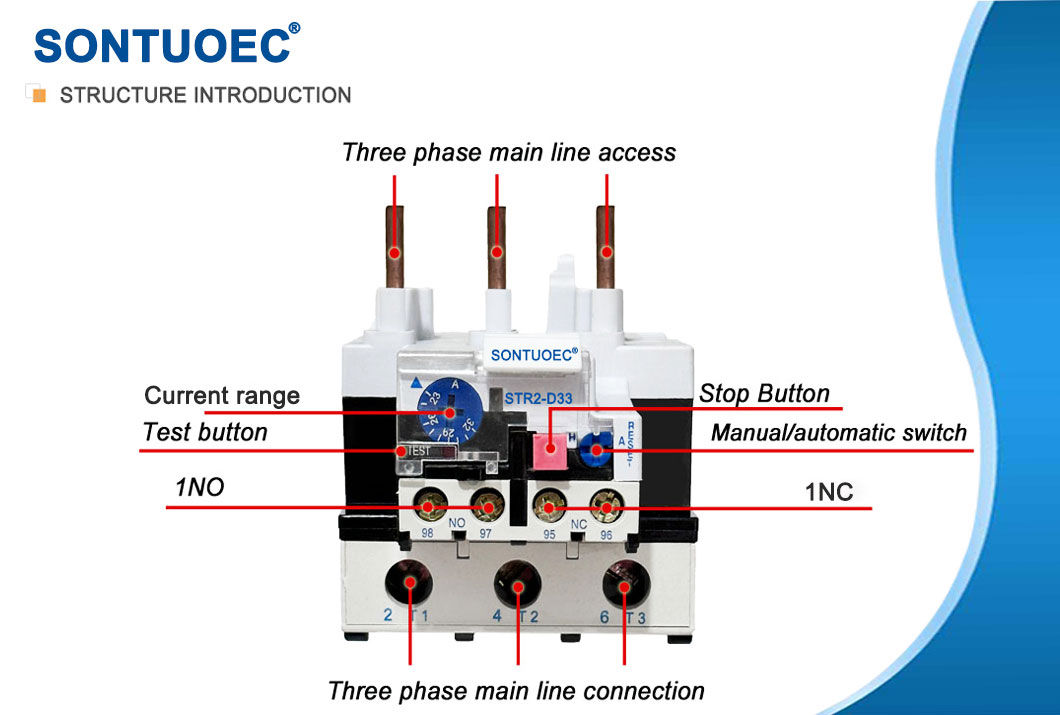

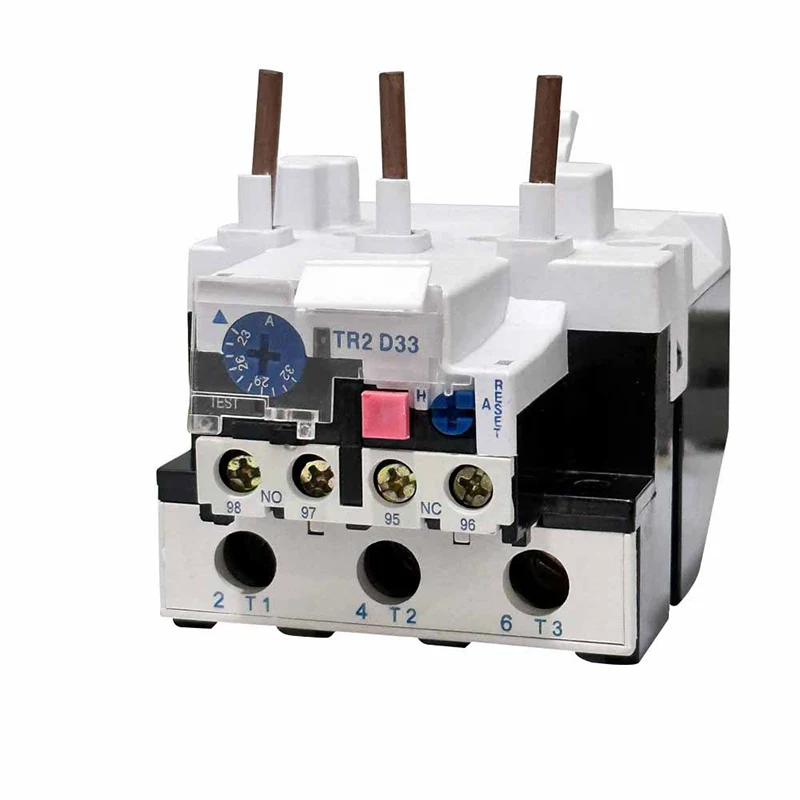

STR2-D33 Termal Aşırı Yük Röle

Str2-D33 Termal aşırı yük röleleri elektrik akımının termal etkisi prensibi üzerinde çalışır. Bir motor aşırı yüklendiğinde, akımı artar ve termal aşırı yük rölesi içindeki ısıtma elemanının ısınmasına neden olur. Bu ısı, farklı termal genleşme katsayılarına sahip iki metalden yapılmış bimetal'e aktarılır, böylece ısıtıldığında bükülür. Bükme belirli bir noktaya ulaştığında, genellikle motorla güç kaynağını ayıran ve böylece hasardan koruyan bir kontağı olan mekanik bir cihazı tetikler.

Talep Gönder

Ürün Açıklaması

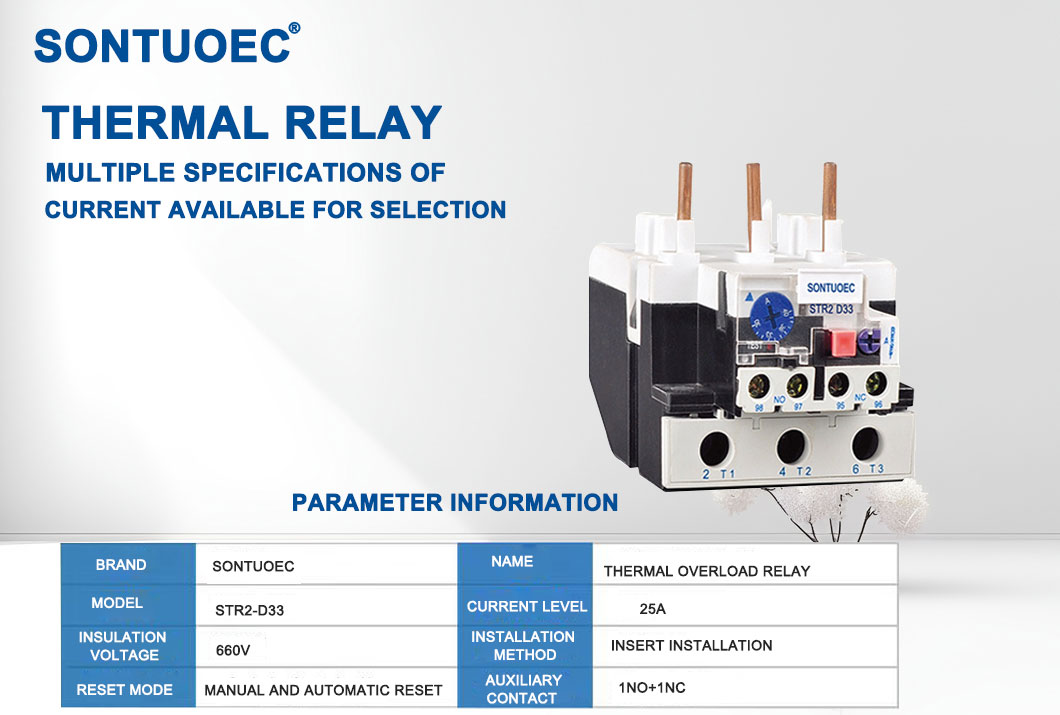

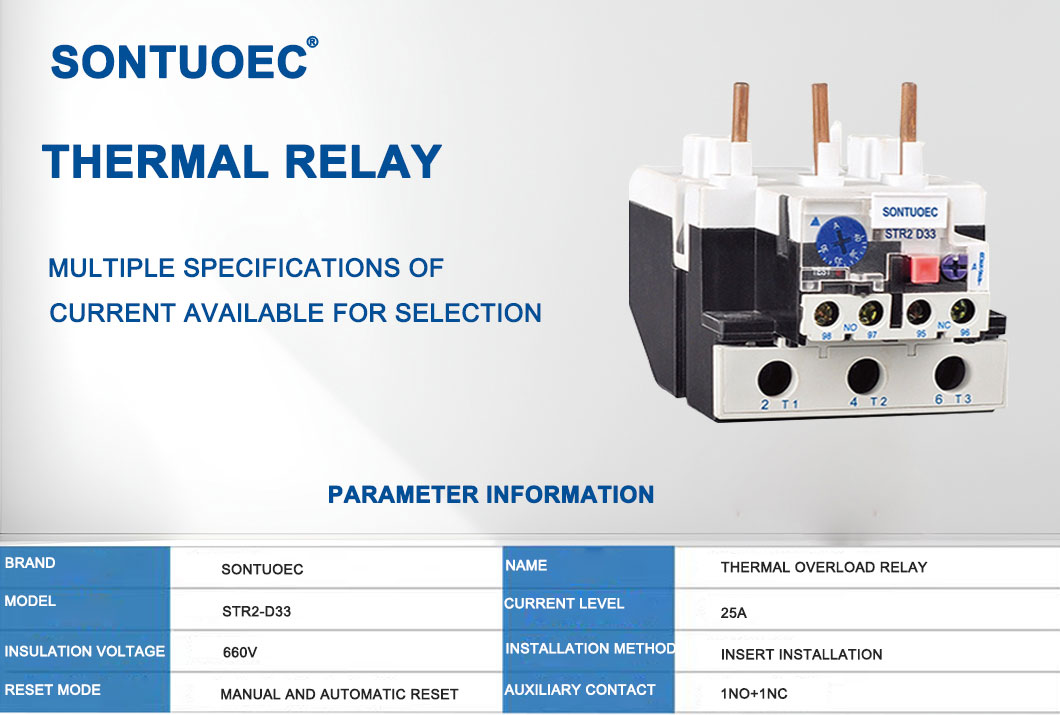

Özellikler:

Ürün İsim	Termal aşırı yük rölesi
Model	ST2-D33
Malzeme	Plastik, elektronik bileşenler
Termal Temas etmek	1no+1NC

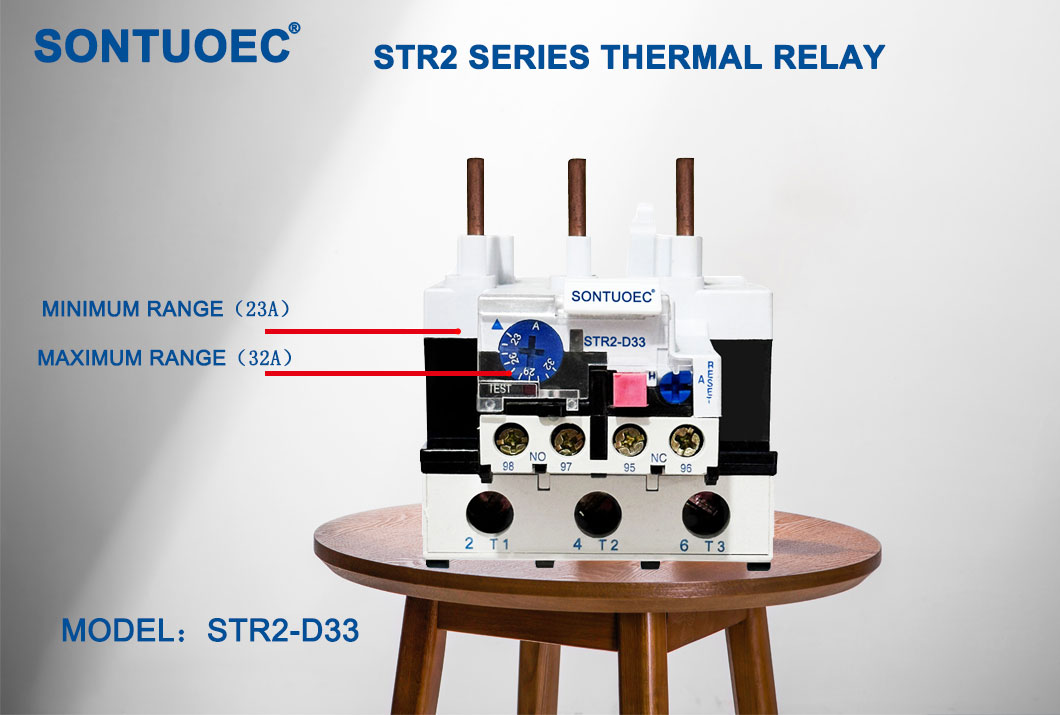

Termal Akım akım	23A-93A	Pls akımı not edin menzil
Str2-93	Ayarlanabilir akım aralığı (a) ayar aralığı	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Sıklık	660V
Açma sınıfı	50/60Hz
Renk	Resmin gösterildiği gibi

Ana Teknik Parametreler

Model	Değerlendirilmiş Akım	HAYIR.	Ayar Aralığı (a)	Kontaktör için
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Ana işlevler

Aşırı yük koruması: Motorun yükü nominal değerini aştığında, termal aşırı yük rölesi, motorun aşırı ısınmasını ve hasarını önlemek için güç kaynağını kesecektir.

Aşırı ısınma koruması: Motor herhangi bir nedenden dolayı aşırı ısınırsa (örneğin yüksek ortam sıcaklığı veya zayıf ısı yayılması), termal aşırı yük rölesi de güç kaynağını kesecektir.

Gösterge Fonksiyonu: Birçok termal aşırı yük rölesi, motor aşırı yüklendiğinde veya aşırı ısındığında durumu işaret eden veya değiştiren bir gösterge fonksiyonuna sahiptir, böylece operatör zamanında önlemler bulabilir ve alabilir.

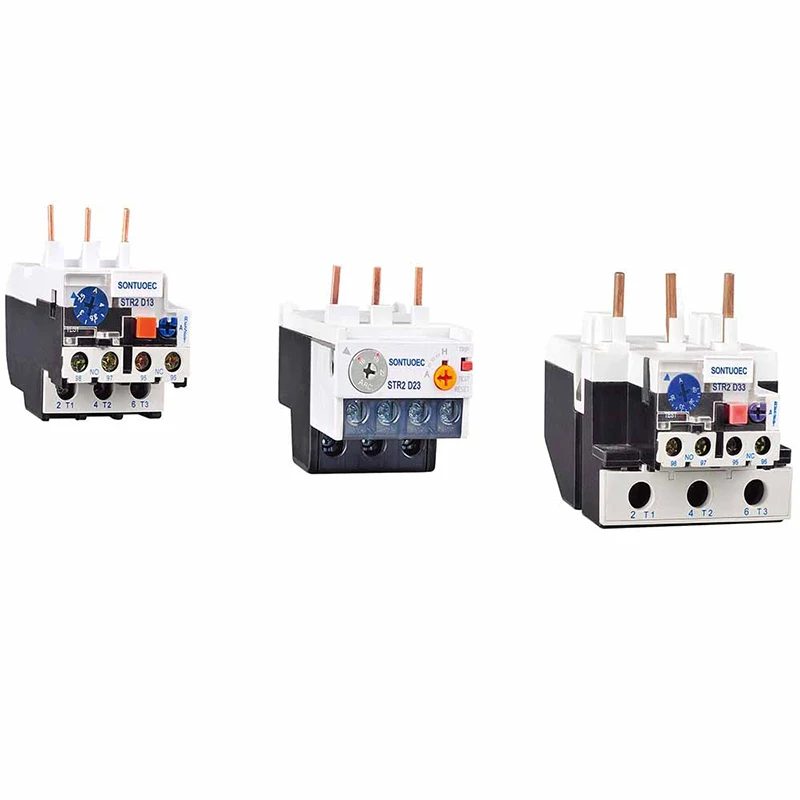

Otomatik Röle STR2-D Serisi Termal Aşırı Yük Röle, 50/60 Hz, Nominal Yalıtım Voltajı 660 V, Faz Bozu Korunmak İçin 0.1-93A, Röle Farklı Mekanizma ve Sıcaklık Komutanlığı'na sahiptir. 60947-1.

Uygulama senaryoları

Termal aşırı yük röleleri, özellikle elektrikli motor sürücüleri gerektiren ekipmanlarda çeşitli endüstriyel ve ticari ortamlarda yaygın olarak kullanılmaktadır. Örneğin, aşırı yük veya aşırı ısınma durumunda bu tür ekipmanın güvenli bir şekilde kapatılabilmesini sağlamak için pompalarda, kompresörlerde, fanlarda, konveyörlerde ve çeşitli diğer mekanik ekipmanlarda kullanılırlar.

Seçim ve kurulum

Termal aşırı yük rölesi seçerken, motorun güç derecesi, çalışma ortamı ve yük özellikleri gibi faktörlerin dikkate alınması gerekir. Termal aşırı yük rölesinin nominal akımının motorun nominal akımıyla eşleşmesini ve uygun aşırı yük ve aşırı ısınma koruma özelliklerine sahip olmasını sağlamak gerekir.

Termal aşırı yük rölesi takarken, üreticinin yönergelerini izlemeniz ve motorun güç ve kontrol devrelerine uygun şekilde bağlandığından emin olmanız gerekir. Buna ek olarak, uygun çalışma ve uzun servis ömrünü sağlamak için termal aşırı yük rölelerinin düzenli olarak denetlenmesi ve korunması gerekir.
