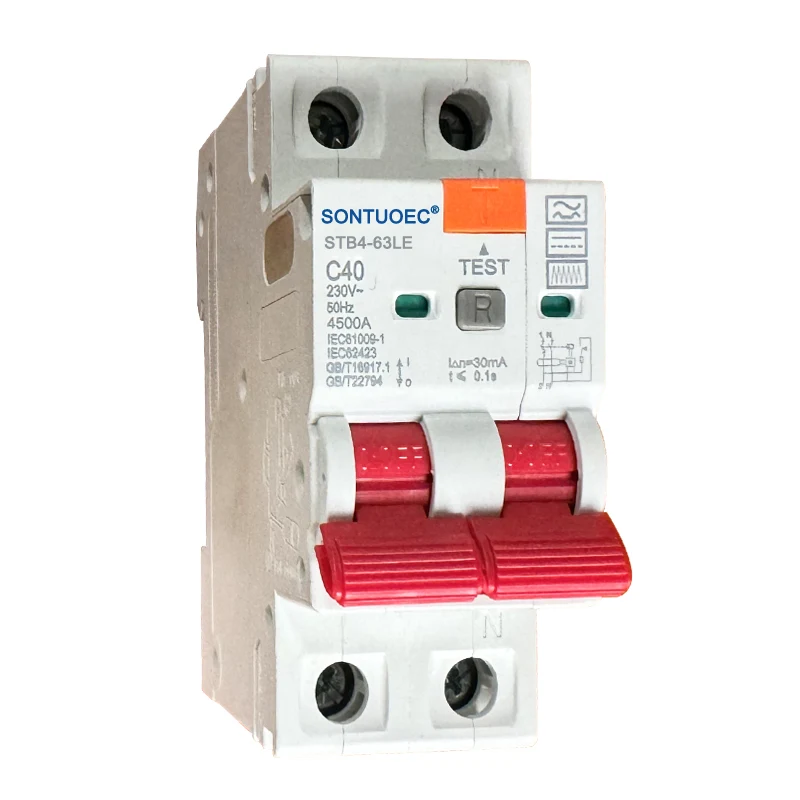

2P RCBO A Tür

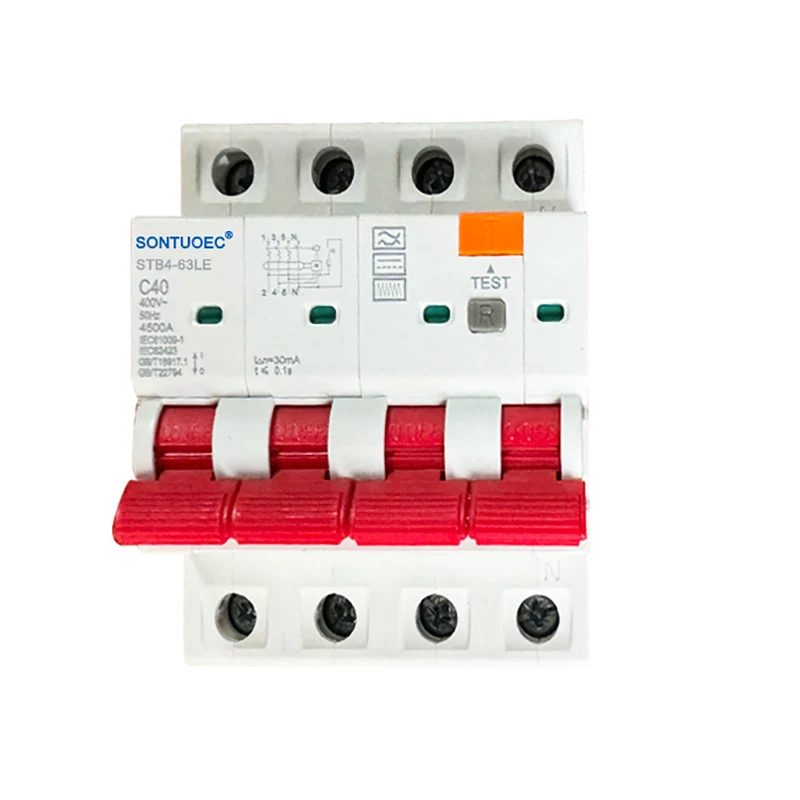

2P RCBO A tipi, aşırı akım korumasına sahip iki artık akım devre kesicidir (aşırı yük korumasına sahip artık akım devre kesici), yangın hattı 2P (L1) ve sıfır hattı (N); ve 4p (L1, L2, L3) ve sıfır çizgisi (n) aynı zamanda kontrol edebilir. Bir tür ”genellikle devre kesicinin çalışma özelliklerini, nominal akımı, nominal voltajı ve devre kesicinin diğer parametrelerini içerebilen belirli bir tür veya spesifikasyonunu ifade eder.

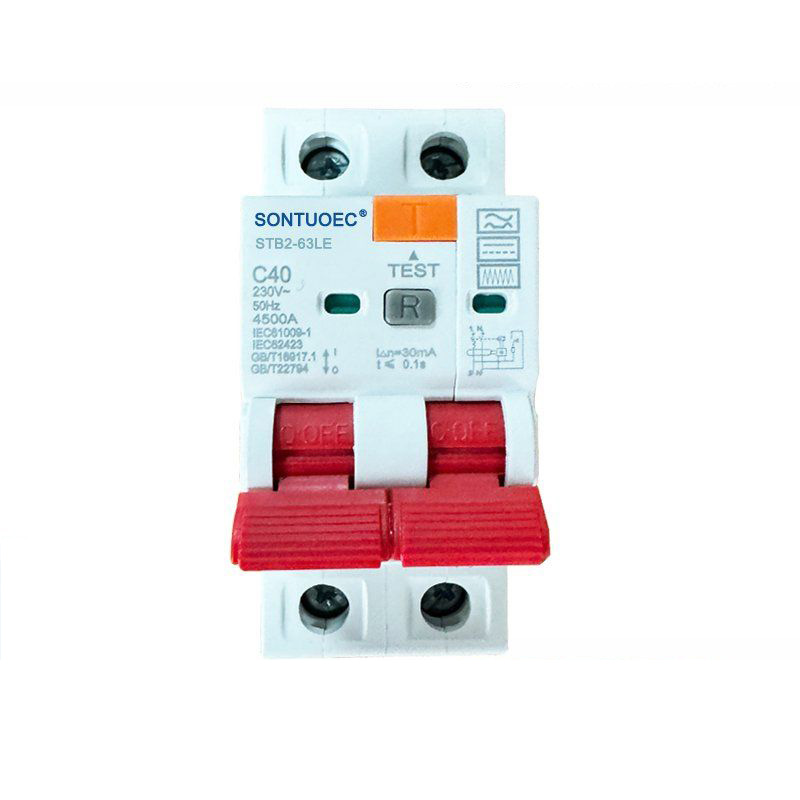

modeli:STB2-63LE

Talep Gönder

Ürün Açıklaması

	Standart	Birim	IEC/EN 61009-1
Elektrik özellikler	Moda		Elektronik tip
	Tip (dünyanın dalga formu sızıntı algılandı)		Ve ve
	Termo-manyetik salım karakteristik		B, C, D
	Dereceli akım LN	A	6,10,16,20,25,32,40; 63.80a
	Kutuplar	P	1p+n, 3p+n
	Nominal Voltaj UE	V	AC 230, 400
	Nominal Hassasiyet I △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Derecelendirilmiş artık yapım ve kırılma kapasite l △ m	A	500
	Kısa devre kapasitesi ICN	A	6000
	I △ n altında kırılma süresi	S	≤0.1
	Nominal frekans	Hz	50/60
	Nominal Impulsewithstand Voltaj (1.2/50) UIMP	V	4000
	Dielektrik test voltajı 1 dakika için ind.freq	KV	2
	Yalıtım voltajı kullanıcı arayüzü	V	250
	Kirlilik derecesi		2
Mekanik özellikler	Elektrik Yaşam		4000
	Mekanik Yaşam		10000
	Arıza Akımı Göstergesi		EVET
	Koruma derecesi		IP20
	Ortam sıcaklığı (günlük ortalama 35ºC ile)	ºC	-5 ~+40 (Özel uygulama lütfen bakın sıcaklık telafisi düzeltmesi)
	Saklama sıcaklığı	ºC	-25 ~+70

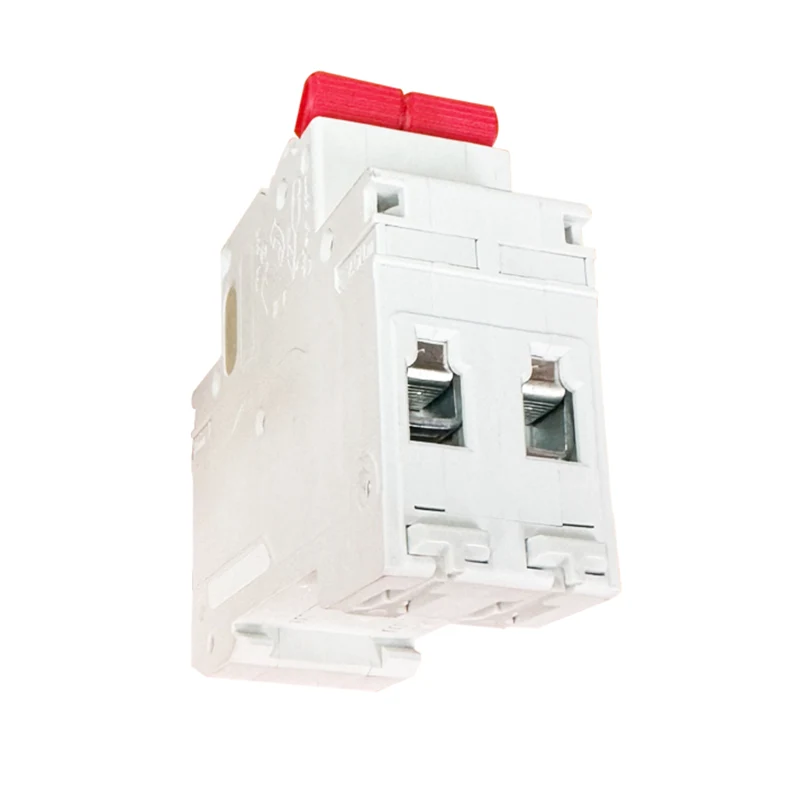

Kurulum	Terminal bağlantı türü		Kablo/pin tipi busbar/u-tipi bobar
	Terminal boyutu üst/alt kablo	MM2	25
	Terminal boyutu üst/alt kablo	AWG	18-5
	Terminal boyutu üst/alt bobar	MM2	25
	Terminal boyutu üst/alt bobar	AWG	18-3
	Montaj		Din Rail EN 60715 (35mm) Hızlı klip cihazın
	Bağlantı		Üstten

Ana özellikler ve parametreler

Eylem Özellikleri: 2P RCBO A Tipi artık akım koruma fonksiyonuna sahiptir, devredeki artık akım (yani sızıntı akımı) önceden ayarlanmış bir değere ulaştığında, devre kesici elektrik şok kazalarını ve elektrik yangınlarını önlemek için devreyi hızlı bir şekilde kesmek için hareket edecektir.

Nominal akım: Spesifik modele ve spesifikasyonlara bağlı olarak, 2p RCBO A tipi nominal akım aralığı değişebilir, ancak genellikle 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80A gibi çok çeşitli özellikler içerir.

Nominal Voltaj: 2P RCBO A tipi tipik olarak yurtiçi ve ticari elektrik ortamları için 240V AC'de derecelendirilir.

Nominal frekans: Bu devre kesicinin nominal frekansı genellikle 50/60Hz'dir, bu da çoğu ülke ve bölgede güç kaynağı sıklığına uygundur.

Nominal Kısa Devre Kapasitesi: 2P RCBO A tipi, kısa devre hatası durumunda hasar görmeden büyük akım şoklarına dayanabilen 6KA veya 10KA gibi yüksek dereceli kısa devre kapasitesine sahiptir.

Sızıntı Eylem Akımı: Bu devre kesicinin sızıntı eylemi akımı genellikle 30mA veya daha azdır, bu da uluslararası elektrodu komisyonunun (IEC) ve ilgili ulusal standartların gereksinimlerini karşılayan ve kişisel güvenliği etkili bir şekilde koruyabilir.

RCBO esas olarak AC 50Hz (60Hz), 230/400V olarak derecelendirilmiş voltaj, akım 6A ila 40A düşük voltaj terminal dağılım sisteminde kullanılır. RCBO, MCB+RCD fonksiyonu ile eşittir; Elektrik şok koruması ve insan dolaylı temas koruması, elektrik veya elektrik ağı kaçak akımı dokunan insan vücudu, öngörülen değeri ve aşırı yük ve kısa devre korumasını aştığında; Ayrıca, konut ve ticari bölgede çılgınca kullanılan devrede frekans olmayan bir operatör olabilir. IEC61009-1 standardına uygundur.

Uygulama ve Kurulum

Uygulama: 2P RCBO Bir tür, hem ateşin hem de aydınlatma, soketler, klima ve yerli, ticari, endüstriyel ve diğer yerlerde diğer devreler gibi sıfır kabloların eşzamanlı kontrolünü gerektiren güç dağıtım devrelerinin korunması için uygundur.

Kurulum: Devre kesici genellikle dağıtım kutusuna veya dağıtım dolabında hızlı kurulum ve çıkarma için uygun olan simetrik din-ray montajı veya panel montajını benimser.

Kablolama: 4P RCBO A tipi kablolamada esnektir ve üç fazlı üç telli, üç fazlı dört telli veya tek fazlı devrelere bağlanabilir. Kablolama yaparken, elektrik şoku ve elektrik ateşi riskini önlemek için yangının, sıfır ve toprak kablolarının uygun şekilde bağlandığından emin olun.
