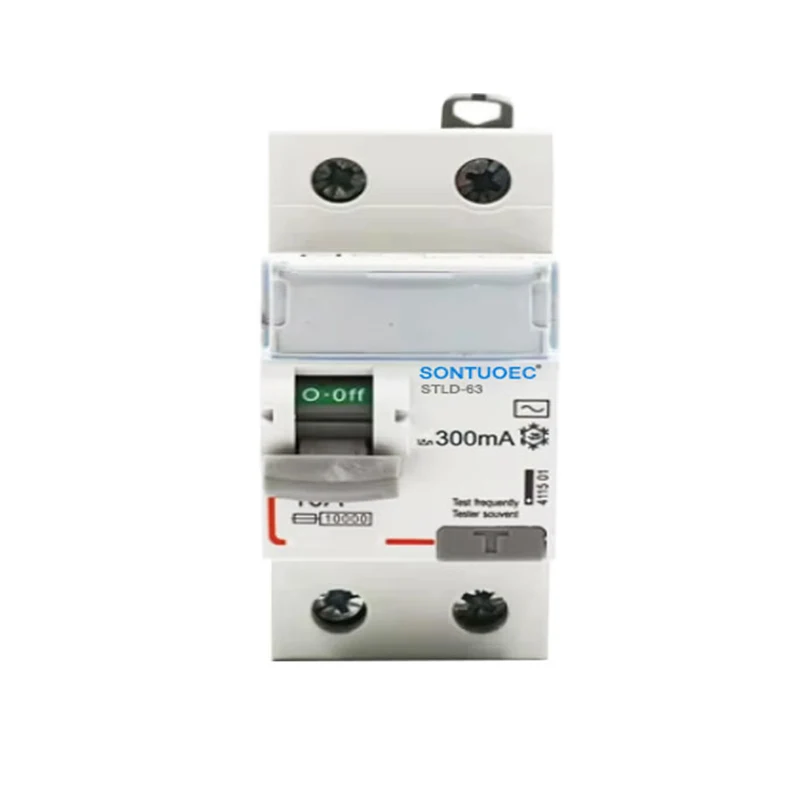

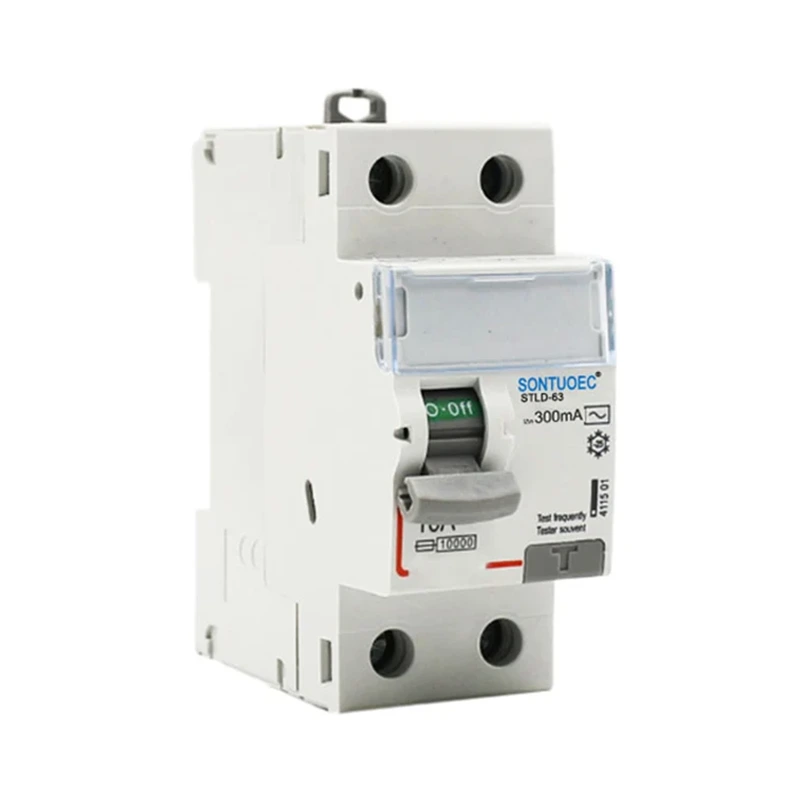

2P 63A/30mA RCD AC Tipi

2P 63A/30mA RCD AC tipinin çalışma prensibi, artık akım transformatörüne dayanmaktadır. Bir elektrik sisteminde dengesiz bir akım (yani sızıntı) meydana geldiğinde, artık akım transformatör bu dengesiz akımı tespit eder ve sızıntı akımı ile orantılı bir manyetik akı üretir. Bu manyetik akı, RCD'nin dahili salım mekanizmasını tetikleyerek RCD'nin güç kaynağını hızlı bir şekilde kesmesine neden olur.

Talep Gönder

Ürün Açıklaması

Model:	Elektro-manyetik tip; Elektronik tip
STANDART	IEC 61008-1
Artık akım özellikleri:	Ve ve

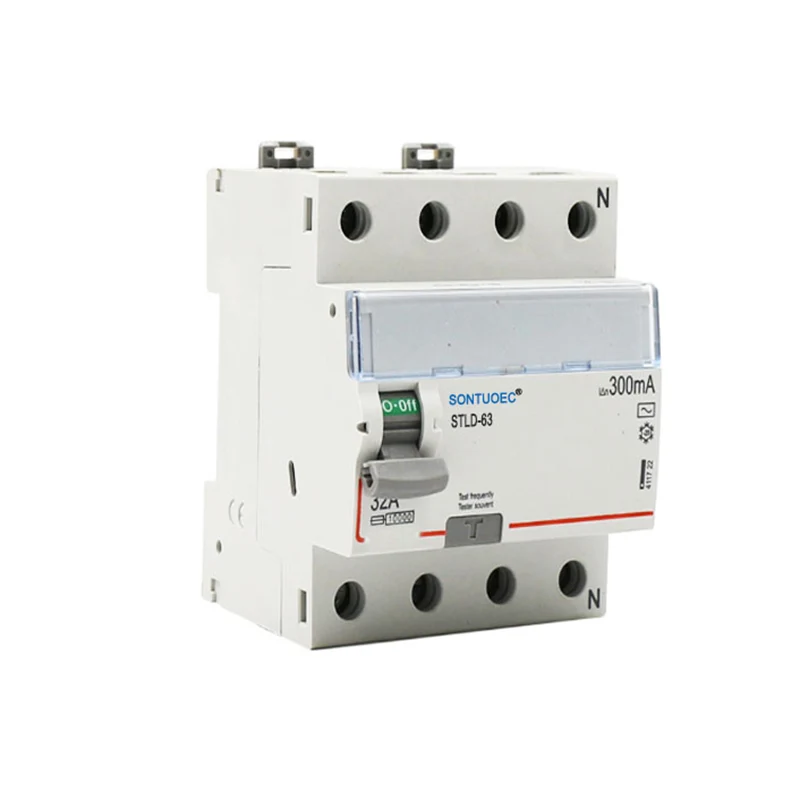

Kutup Hayır.:	2p, 4p
Değerlendirilmiş Akım:	16a, 25a, 32a, 40a, 63a;
Nominal Voltaj:	230/400V AC
Nominal frekans:	50/60Hz
Nominal kalıntı çalışma akımı iΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominal kalıntı ameliyat olmayan akım i ΔNo:	≤0.5iΔn
Nominal Koşullu Kısa Devre Akım A.Ş.	6000a
Nominal koşullu artık kısa devre Mevcut IΔC:	6000a
Dikiş Süresi:	Anlık açma 0.1 saniye
Artık açma akım aralığı:	0.5iΔn ~ iΔn
Elektro-mekanik dayanıklılık:	4000 döngü
Sabit Tork:	2.0nm
Bağlantı Terminali:	Kelepçeli vidalı terminal sütun terminali

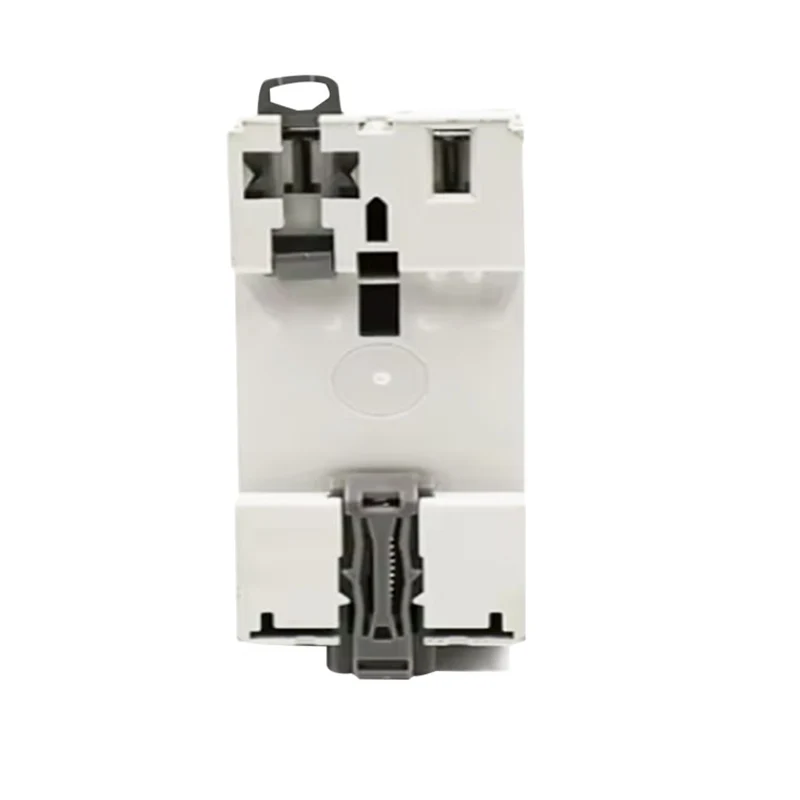

Kurulum:	35mm din rayı montajı

Temel Konsept

 2p: Bu RCD'nin (artık akım cihazı) bir bipolar anahtar olduğunu gösterir, yani iki hattın açılmasını aynı anda kontrol edebilir. Bu tasarım genellikle, bir sızıntı veya hata durumunda devrenin tamamen kesilebileceğinden emin olmak için hem faz hem de sıfır çizgilerin aynı anda kesilmesi gerektiğinde kullanılır ve artış veya elektrikli yangınlar gibi güvenlik kazalarını önler.

 63a: RCD'nin 63 amper olarak derecelendirildiğini gösterir. Nominal akım, RCD'nin aşırı ısınmaya veya hasara neden olmadan sürekli olarak taşıyabileceği maksimum akım değeridir. Pratik uygulamalarda, uygun nominal akım elektrik sisteminin yüküne göre seçilmelidir.

 30mA: Bu RCD'nin sızıntı eylem akımının 30 mA olduğunu gösterir. Sızıntı eylem akımı, RCD'nin sızıntı akımını algıladığı ve bir eylemi tetiklediği minimum akım değeridir. Elektrik sistemindeki sızıntı akımı bu değeri aştığında, RCD kişisel güvenliği korumak ve elektrik yangınları gibi kazaları önlemek için güç kaynağını hızla kesecektir.

 RCD: Artık akım cihazı, bir elektrik sisteminde kalan akımı (yani sızıntı akımı) tespit etmek ve güç kaynağını kesmek için kullanılan bir elektrik güvenlik cihazıdır. Elektrikli ekipman ve personel için kapsamlı koruma sağlamak için çeşitli düşük voltajlı elektrik sistemlerinde yaygın olarak kullanılmaktadır.

 AC Türü: Bu RCD'nin alternatif akım (AC) sistemleri için uygun olduğunu gösterir. Alternatif akım (AC), elektrik iletmenin yaygın bir yoludur ve doğrudan akıma (DC) kıyasla voltaj ve akım yönünde periyodik değişiklikler ile karakterizedir. Bu nedenle, bir RCD seçilirken, elektrik sisteminin (AC veya DC) türüne göre uygun model seçilmelidir.

1. Dünya hatasına karşı koruma sağlayın/sızıntı akımı ve izolasyon fonksiyonu

2. Kısa Kısa Devre Akım Dayanıklı Kapasite

3. Terminal ve Pin/Çatal Tipi Busbar bağlantısına ulaşılabilir

4. Parmak Korumalı Bağlantı Terminalleri ile donatılmış

5. Toprak hatası/sızıntı akımı meydana geldiğinde ve nominal hassasiyeti aştığında devreyi automatik olarak ayırın

6. Güç kaynağı ve hat voltajından bağımsız ve harici parazit, voltaj dalgalanması içermez. ---------- Büyük Boyut Bağlan
