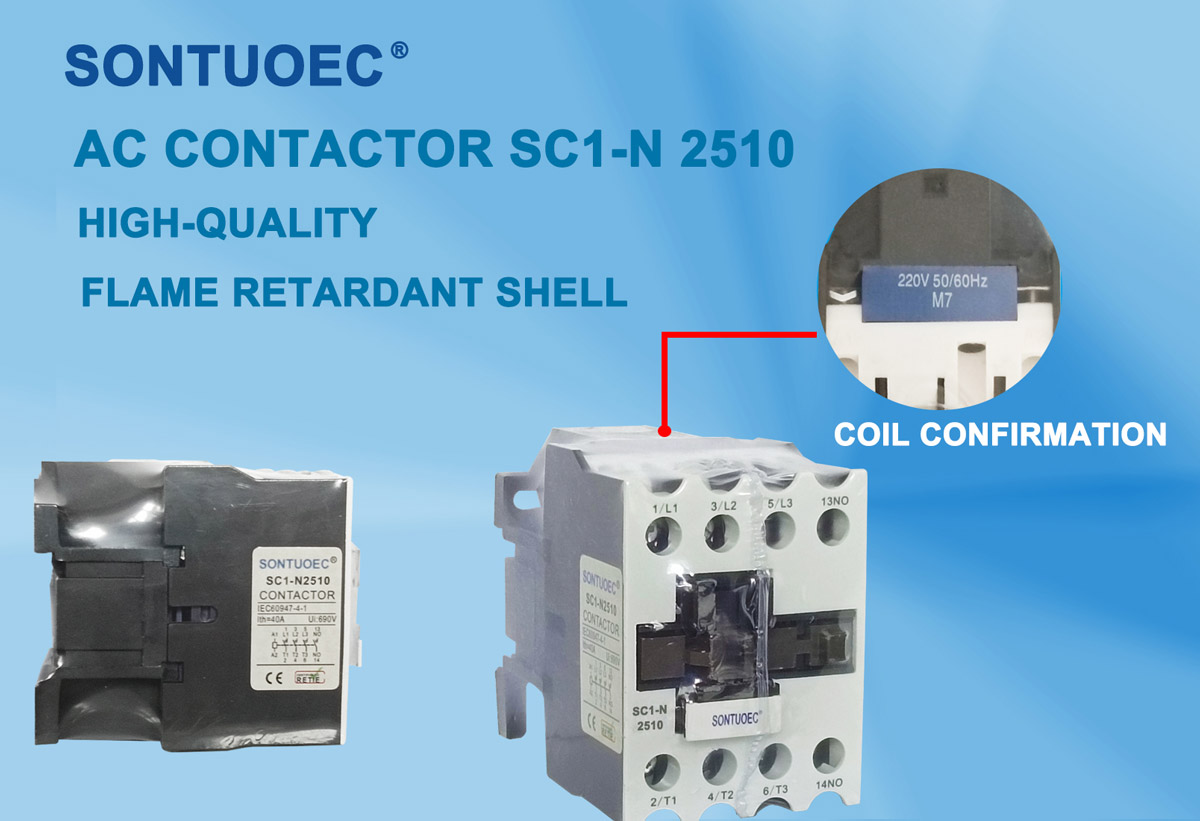

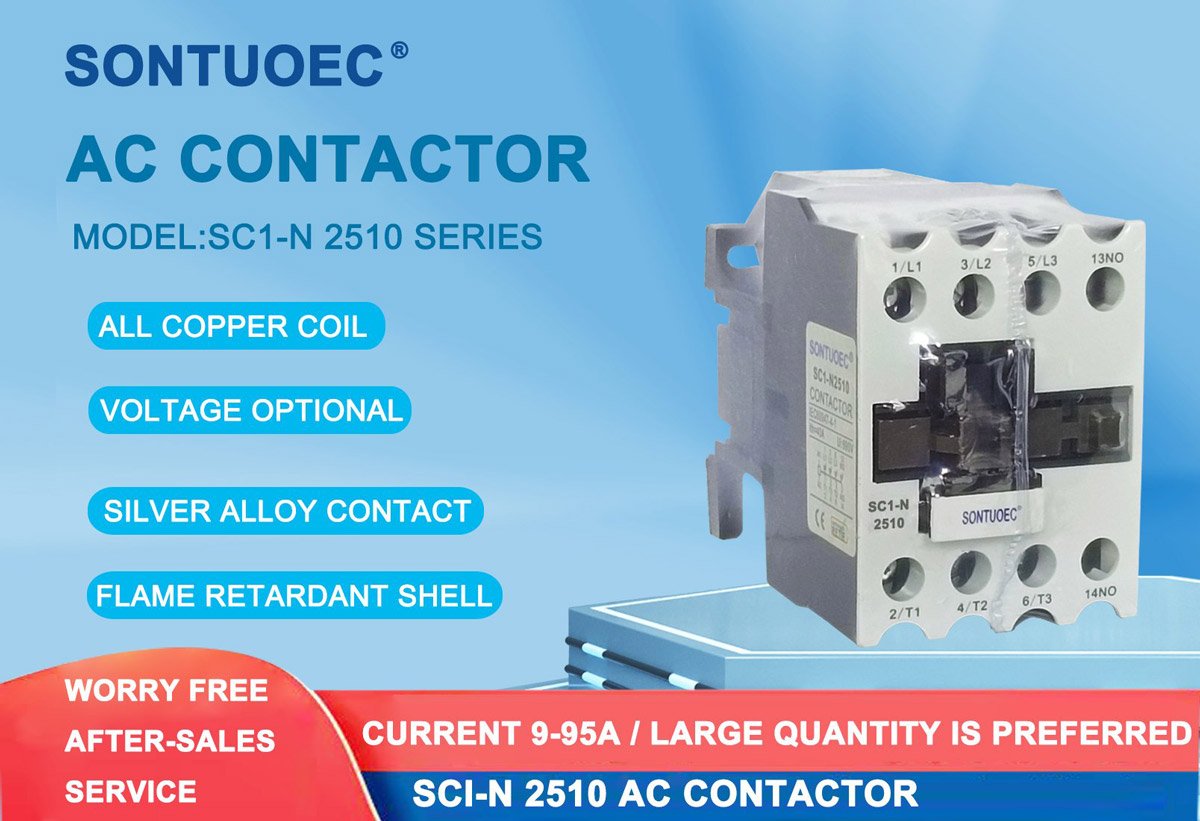

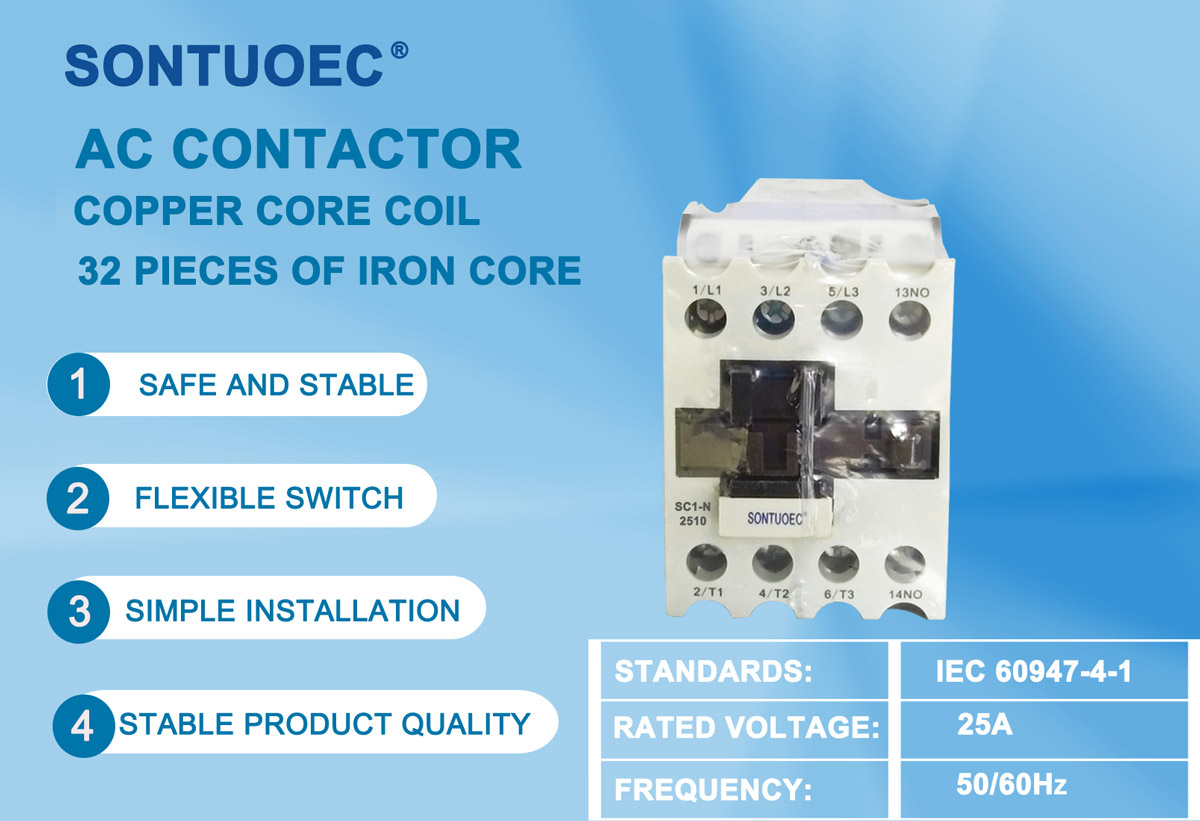

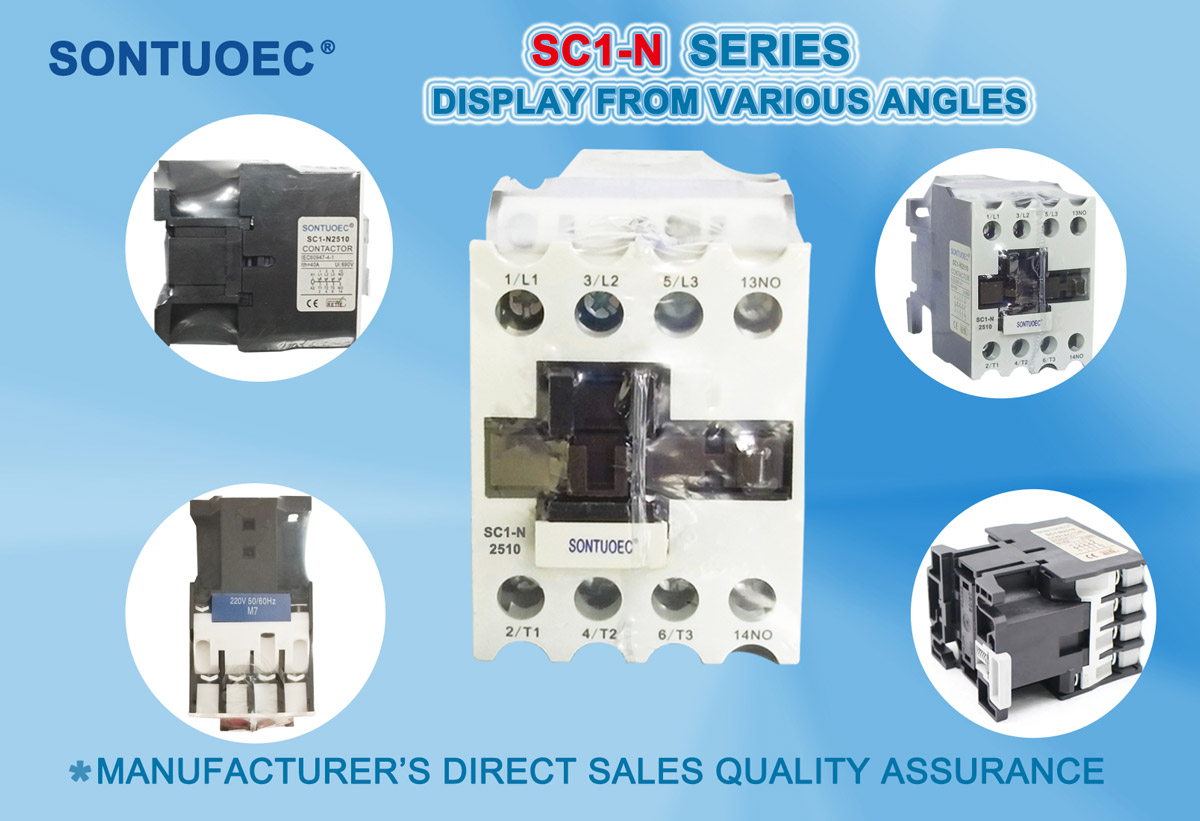

3 Kutuplu AC Kontaktör

3 Kutuplu AC Kontaktör, her biri üç fazlı bir güç sisteminin bir fazını kontrol eden üç bağımsız kontağa (veya kutba) sahip bir AC kontaktörüdür. Ana işlevi, üç fazlı motorların veya diğer üç fazlı yüklerin başlatılmasını, durdurulmasını ve tersine çevrilmesini uzaktan kontrol etmektir. Bu üç kontağın açılıp kapanmasını kontrol ederek, üç fazlı devrenin bağlantısını ve bağlantısını kesebilir, böylece elektrik yükünün çalışma durumunu kontrol edebilir.

Talep Gönder

Ürün Açıklaması

Modeli	2 fazlı sincap kapasitesi								Nominal ısıtma akımı 1th(A)
	Anma gücü (KW)				Nominal çalışma akımı (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Yapı ve çalışma prensibi

Yapı:

Elektromanyetik sistem: Kontak sisteminin açılıp kapanmasını sağlamak için manyetik akı üretmek için kullanılan bobinler, çekirdekler vb. bileşenleri içerir.

Kontak sistemi: ana kontak ve yardımcı kontak dahil. Ana kontak yüksek akımı taşımak için kullanılır ve yardımcı kontak kontrol sinyallerinin iletimini ve geri bildirimini gerçekleştirmek için kullanılır.

Ark söndürme cihazı: Kontağın zarar görmesini önlemek amacıyla kontak kesildiğinde oluşan arkı söndürmek için kullanılır.

Kabuk: İç bileşenleri dış ortamdan korumak için kullanılır.

Çalışma Prensibi:

Bobine enerji verildiğinde, demir çekirdek manyetizma üretir ve kontak sistemini çekerek üç fazlı devreyi açık hale getirir.

Bobinin enerjisi kesildiğinde, demir çekirdek manyetizmasını kaybeder ve üç fazlı devrenin bağlantısını kesmek için yayın etkisi altında kontak sistemi ayrılır.

Üçüncüsü, başvuru ve seçim

Uygulamalar:

3 Kutuplu AC Kontaktör endüstriyel otomasyon, güç sistemi ve bina otomasyonunda yaygın olarak kullanılmaktadır.

Üç fazlı motorların çalıştırılması, durdurulması ve ters çevrilmesi gibi işlemleri kontrol etmek için kullanılabilir.

Ayrıca güç sisteminin uzaktan kontrolünü ve korunmasını gerçekleştirmek için de kullanılabilir.

Seçim:

3 Kutuplu AC Kontaktör seçerken güç sisteminin nominal gerilimi, nominal akımı ve yük tipi gibi faktörler dikkate alınmalıdır.

Akım değeri, yükün maksimum çalışma akımından büyük veya ona eşit olmalıdır.

Gerilim değeri, güç sisteminin gerilim seviyesine uyarlanmalıdır.
